Линия переработки шин 2т/ч
Линия переработки шин 2т/ч

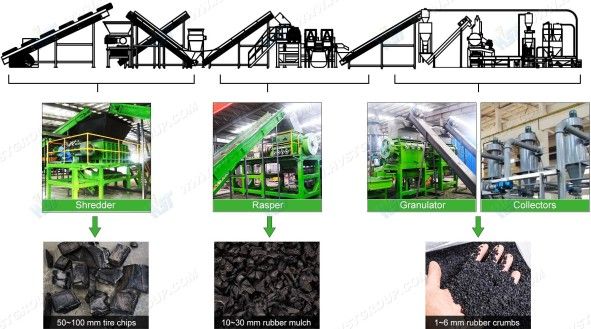

Линия переработки шин 2000 кг/ч – это техническое оборудование, специально разработанное для автоматической обработки и переработки шин с целью получения вторичных материалов. Принцип работы этой линии основан на использовании различных техник и процессов, которые позволяют разрушить и разделить компоненты шин, такие как каучук, стальной корд и текстильные нити, для дальнейшего использования. Основными особенностями линии переработки шин 2000 кг/ч являются высокая производительность, эффективность и автоматизация процессов. Вначале осуществляется этап препарации, включающий в себя интенсивное измельчение шин на измельчительном оборудовании. Процесс измельчения проводится при помощи ножевой системы, где шины разрезаются на куски определенной формы и размера. Это позволяет снизить размер частей шин и облегчить дальнейший процесс разделения компонентов. Затем происходит этап сортировки, во время которого разделенные компоненты шин подвергаются различным методам сортировки. Например, магнитный сепаратор используется для выделения металлических частей, таких как стальной корд, из полученной массы. После этого происходит процесс выделения каучука, который проходит через гидравлический пресс и обрабатывается с применением тепла и давления. При этом каучук предварительно измельчается и подвергается магнитной сепарации, чтобы удалить металлические загрязнения. Далее следует процесс извлечения текстильных нитей, который осуществляется с помощью специального измельчителя, после чего текстильные частица отделяются от каучука и стального корда с помощью воздушной сепарации. Полученные в результате переработки компоненты могут быть дальше использованы в различных отраслях. Например, полученный каучук может быть использован в производстве резиновой обуви, автомобильных шин, асфальта и других резиновых изделий. Стальной корд может быть переработан и использован в производстве стальной арматуры или других изделий из металла. А текстильные нити могут быть использованы в производстве текстильных изделий или переработаны в другие материалы. Таким образом, линия переработки шин 2000 кг/ч является современным и эффективным оборудованием, позволяющим получать вторичные материалы из шин. Благодаря своей высокой производительности и автоматизации процессов, она становится незаменимым инструментом для снижения использования первичных ресурсов и обеспечения устойчивого развития промышленности.
Производительность: 2000 кг/час

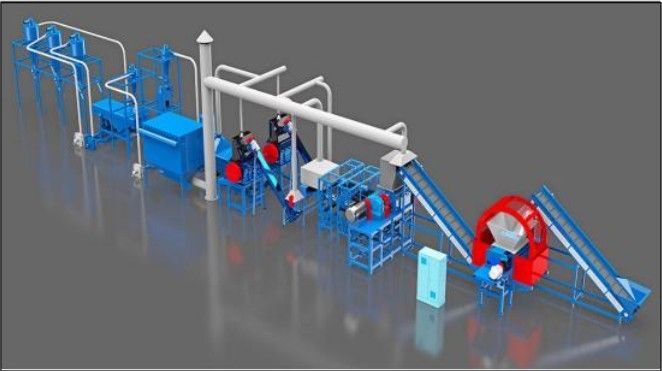

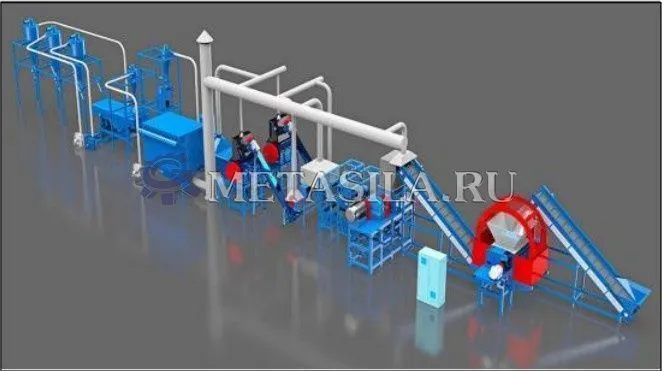

Линия состоит из:
|
Наименование оборудования |
Количество, шт |
Двигатель, кВт |
|
Шиномонтажный станок |
1 |
7,5 |
|

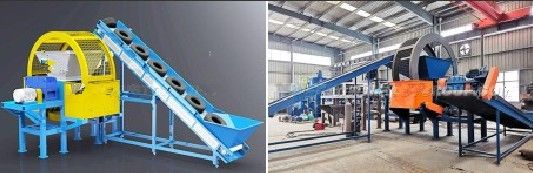

Подающий конвейер |
1 |
4 |
|
Двухвальный измельчитель шин |
1 |
2*45 |
|
Разгрузочный конвейер |
1 |
2,2 |
|
Рашпиль |
1 |
160+1.5 |
|
Разгрузочный вибрационный транспортер |
1 |
2*0,75 |
|
Магнитный сепаратор |
2 |
1,5 |
|
Винтовой вкладчик |
1 |
2,2 |
|
Транспортировочный шнек |
2 |
2*1,5 |
|

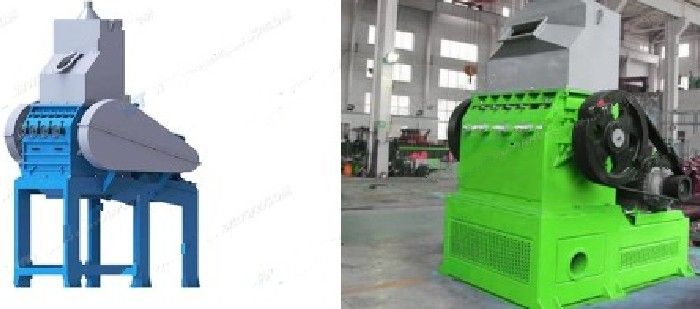

Гранулятор |
2 |
2*90 |
|
Разгрузочный транспортер |
2 |
2*1,5 |
|
Вибрационная конвейерная машина |
1 |
2*0,75 |
|
Система удаления волокон+барабанный магнитный сепаратор |
1 |
14,5 |
|
Многослойный вибрационный грохот |
1 |
2*0,75 |
|
Система сбора гранул |
1 |
- |
|
Шкаф управления Siemens |
1 |
- |
|
Система охлаждения |
1 |
2,2 |
|
Импульсный пылеуловитель |
1 |
15 |
СПЕЦИФИКАЦИЯ УСТАНОВКИ
Входная шина ≤ диаметр 1200 мм (автомобильные, грузовые, легковые шины и т.д.)

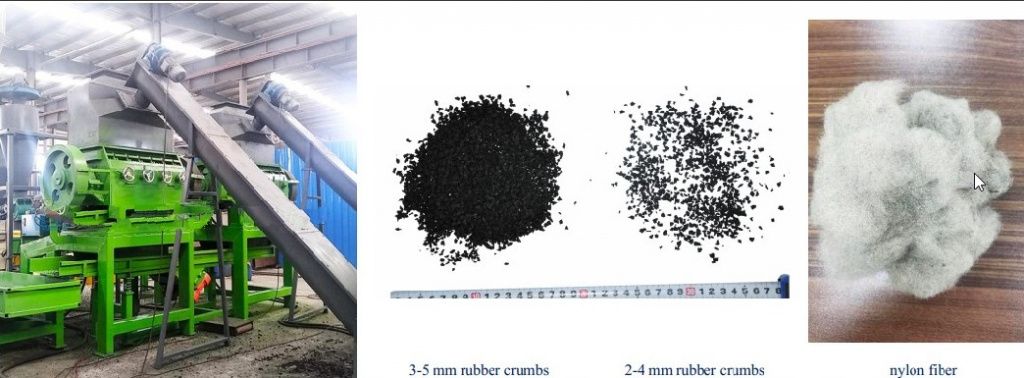

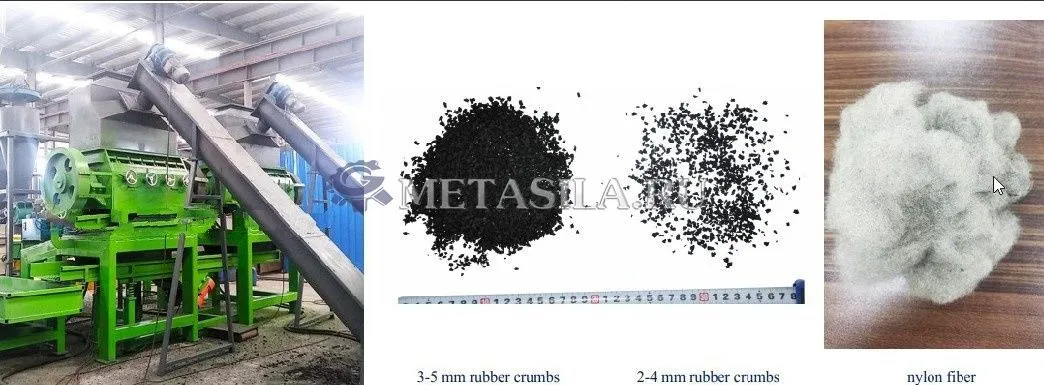

Выходной размер резины 0-5мм
Производительность 3 т/ч
Потребляемая мощность приблизительно 284 кВт/ч
Требуются операторы 1~2 оператора

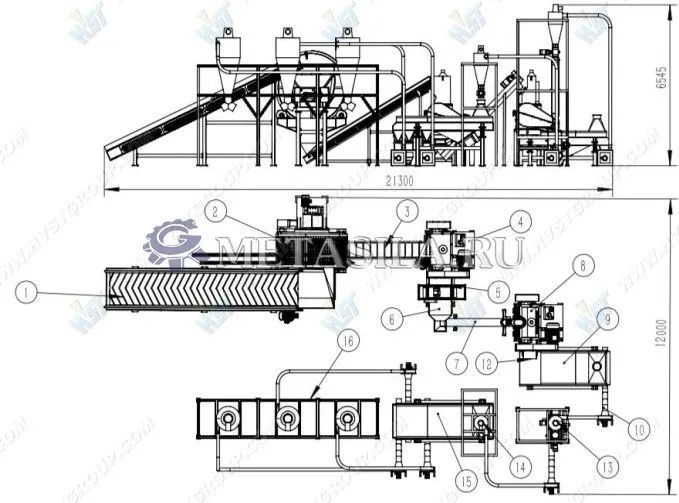

Требуемое пространство 21.3*12*6.5 метры
Чистота стальной проволоки ≥ 97%
Чистота каучука ≥ 99,9%
Марка двигателя Siemens beide марка
Коробки передач Eastwell, guomao или tongli

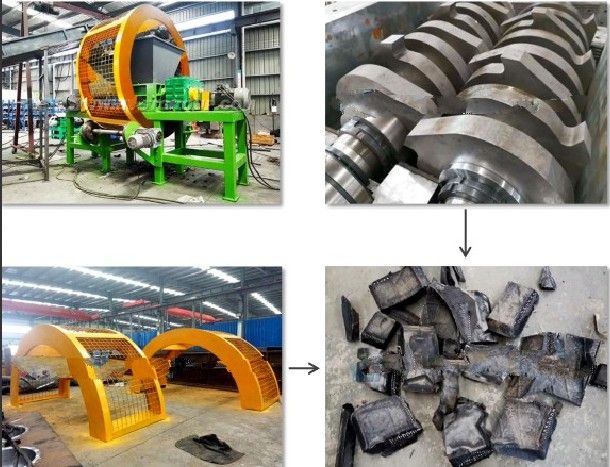

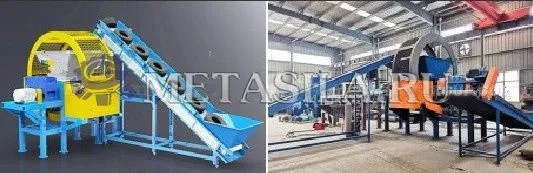

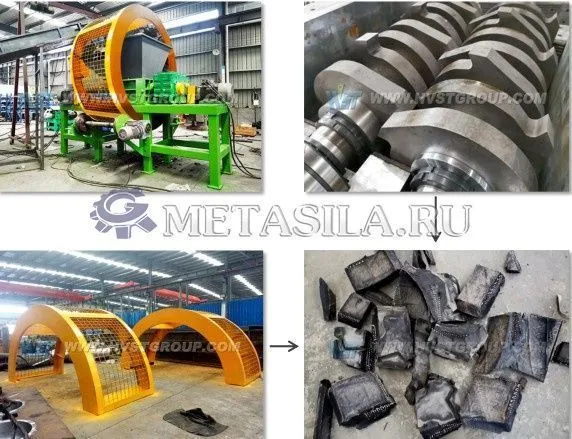

1. Измельчение шин
Модель SS-20
Производительность 3-5 т/ч
Выходной размер 60 мм

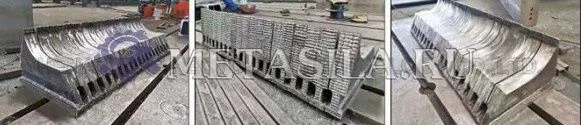

Материал лезвия h13k
Мощность 2*45 кВт
Входной размер (диаметр) 1200 мм
Количество лезвий 20 шт.
Размер 5.6*2*3.4 м

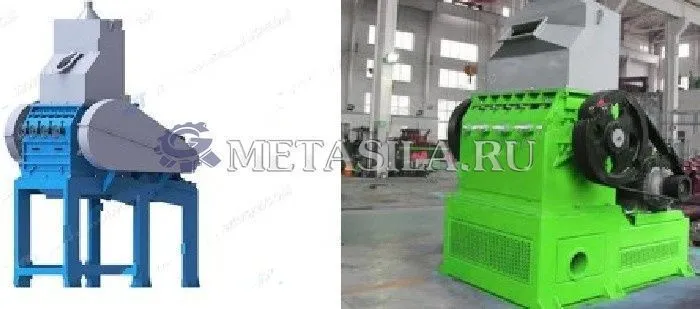

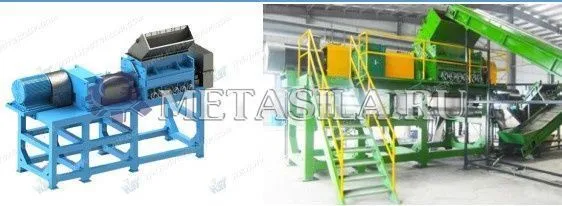

2. Рашпер (резиновое мульчирование)
Модель LKR160
Производительность 2000-3000 кг/ч
Камера резки 1000*1200 мм
Вес оборудования 15 тонн
Мощность 160 кВт
Отверстие бункера 1182*700*1255 мм
Размер машины 5025*4073*4050 мм

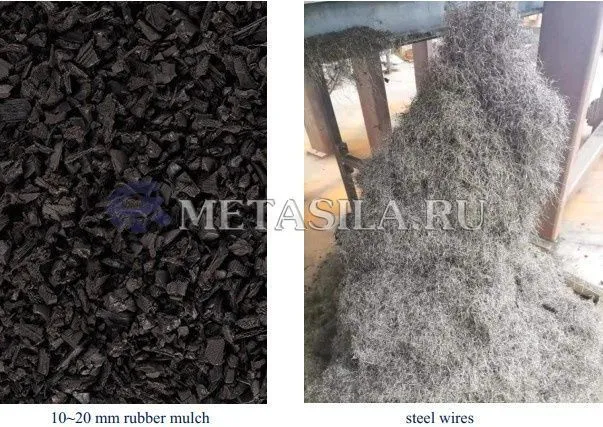

Выходной размер 10~20 мм

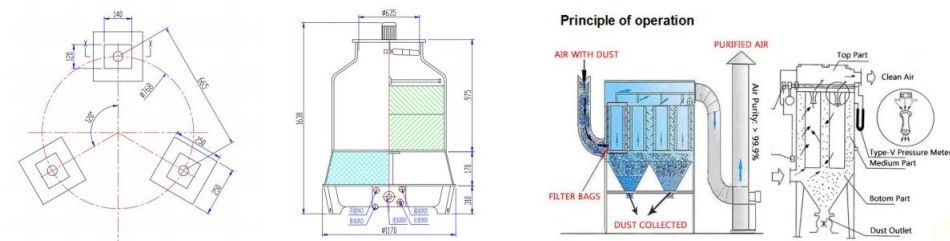

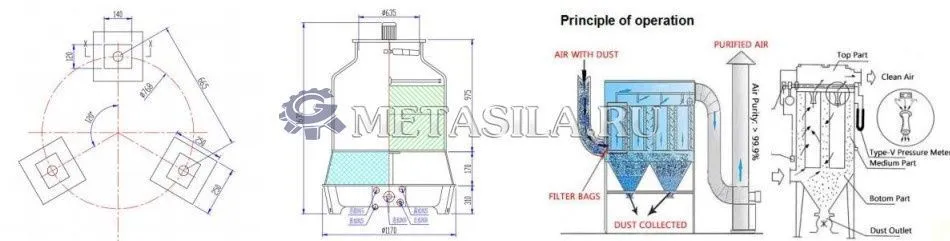

4. Система охлаждения
Модель NQ10
Мощность 2,2 кВт
Температура охлаждения 32˚С
Охлаждающая способность 68500 ккал/ч
Объем воздуха 8400 м3/ч
Объем охлаждающей циркуляционной воды 11,7 м3/ч
Размер Ф1190*1630 мм
Вес 54 кг

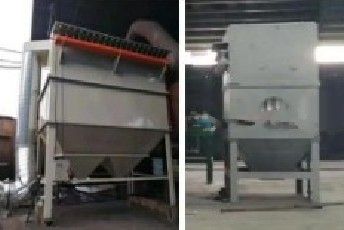

5. Пылесборник
Модель CR12
Фильтр 100 шт.
Диаметр 500 мм
Толщина пластины 1,8 мм
Импульсный клапан 12 шт
Устройство управления 1 шт
Размер 2,19*152*4 м
ЦЕНА УКАЗАНА С УЧЕТОМ УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ
