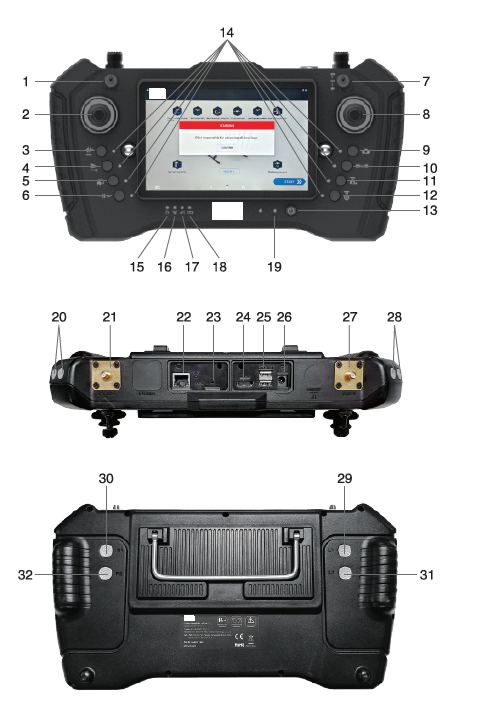

1

Переключатель режима полета

Трехскоростной ошеломляющий тип

1

2

Левый джойстик

Универсальный джойстик

1

Управляйте дроссельной заслонкой и курсом

3

Взлет и посадка с одной кнопкой

Кнопочный

1

Взлет/посадка с одной кнопкой

4

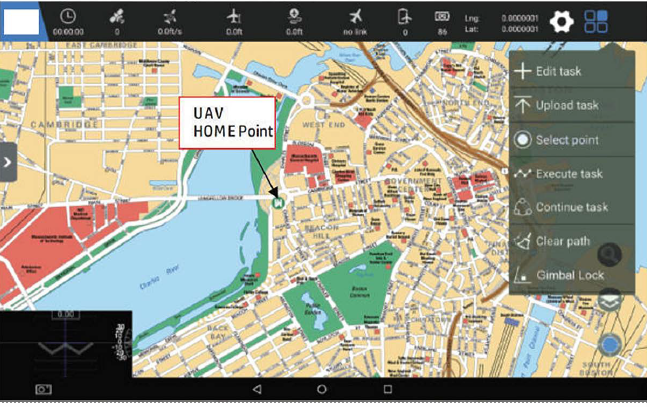

Маршрут с одной кнопкой

Кнопочный

1

После настройки маршрута одна кнопка управляет дроном, чтобы он летел в соответствии с маршрутом.

5

Возврат одной кнопки

Кнопочный

1

когда беспилотник совершает нормальный полет, одна кнопка управляет им, чтобы совершить автономное возвращение.

6

Маршрут приостановлен/возобновлен

Кнопочный

1

Нажмите кнопку, чтобы приостановить маршрут, а затем нажмите ее снова, чтобы возобновить маршрут

7

Переключение режима камеры

Переключаемый тип

1

Тор уровень: Зафиксируйте объектив

Средний уровень: Слежение за камерой

Низкий уровень: объектив обратно в центр

8

Правый джойстик

Универсальный джойстик

1

Контролируйте полет вперед и назад, а также влево и вправо

9

Кнопка камеры

Кнопочный тип

1

Короткое нажатие 1 для начала 1 фотосъемки с воздуха

10

Кнопка видео

Кнопочный тип

1

Shor 1 нажмите, чтобы запустить / остановить воздушное видео

11

Ключ полезной нагрузки

Кнопочный тип

1

Включение/выключение питания полезной нагрузки

12

Кнопка навигации по свету

Кнопочный тип

1

Включение/выключение навигационного освещения

13

Кнопка включения

Кнопочный тип

1

Короткое нажатие 1 раз, длительное нажатие для выключения, чтобы включить или выключить питание

14

Индикатор срабатывания кнопки

Светодиодная подсветка

8

11 указывает, включена ли соответствующая кнопка

15

Системный индикатор

Светодиодная подсветка

1

если система работает правильно, индикатор будет мигать.

16

Индикатор сбоя связи

Светодиодная подсветка

1

если связь между пультом дистанционного управления и дроном прервана, индикатор загорится красным.

17

Индикатор аварийной сигнализации батареи

Светодиодная подсветка

1

Когда батарея разряжена, индикатор станет красным.

18

Индикатор зарядки

Светодиодная подсветка

1

Индикатор будет гореть красным во время зарядки аккумулятора , в то время как индикатор будет мигать , когда аккумулятор полностью заряжен

19

Индикатор срабатывания кнопки питания

Светодиодная подсветка

1

11 указывает, включена ли соответствующая кнопка

20

Кнопка управления масштабированием

Кнопочный

2

Отметьте "+" для увеличения изображения, отметьте ·-· для уменьшения изображения

21

Интерфейс антенны для передачи цифрового видео

/

1

Цифровая HD-видео-антенна

22

Сетевой порт

/

1

Интерфейс сетевого кабеля

23

Порт для вставки SD-карты

/

1

Слот для SD-карты

24

HDMI

/

1

Интерфейс передачи HD-изображения

25

USB

/

2

Интерфейс обновления программного обеспечения и внешнее устройство

26

DCIN

/

1

Интерфейс зарядного устройства

27

Интерфейс радиоантенны

/

1

Радиоантенна

28

Управление качкой карданного подвеса

Кнопочный

2

Контролируйте качку карданного подвеса, вверх означает нос-вверх, а вниз означает нос-вниз

29

Кнопка функции резервирования

L 1/R1

2

Вверх: функция резервирования

Вниз: функция резервирования

30

Управление курсом карданного подвеса

Кнопочный

1

Клавиша направления кардана (30) + клавиша шага кардана (28), слева для верха, справа для низа

31

Управление подъемом полезной нагрузки

Кнопочный

1

Управляйте наклоном полезной нагрузки

32

Управление снижением полезной нагрузки

Кнопочный

1

Управляйте отсеком полезной нагрузки
