Линия переработки шин 1400 кг/ч
Линия переработки шин 1400 кг/ч
Линия переработки шин является особой продукцией, разработанной для обработки и утилизации отходов резиновых изделий. Принцип работы данной линии основан на использовании современных технологий и инженерных решений, чтобы эффективно преобразовать отходы шин в полезные и пригодные для повторного использования материалы. Первоначальный этап работы линии переработки шин состоит в загрузке отходов шин в специальный контейнер. Затем отходы обрабатываются с помощью различных технологических процессов, включающих шреддирование, измельчение, извлечение металла. Конечные продукты линии переработки резины могут использоваться в различных отраслях промышленности, таких как автомобильная, строительная и энергетическая. Например, полученную резину можно использовать для производства резиновых изделий, шин, дорожных покрытий, резиновых пластин и других материалов. Особенностью данной продукции является высокая производительность и эффективность линии переработки. Скорость обработки в 1300 кг/ч позволяет эффективно и быстро утилизировать большие объемы отходов резины, что в свою очередь способствует сокращению экологического воздействия от промышленных процессов и уменьшению негативного влияния на окружающую среду. Кроме того, данная линия переработки резины обеспечивает высокое качество энд-продукта. В заключение, линия переработки резины является высокоэффективной и экологически устойчивой продукцией, предназначенной для обработки отходов резиновых изделий. Ее принцип работы основан на использовании современных технологий и инженерных решений, позволяющих эффективно утилизировать и вторично использовать резину. Она предоставляет высокую производительность, качество энд-продукта и уменьшает негативное воздействие на окружающую среду.Производительность: 400-1300 кг/час
Машины для разложения цельных отработанных шин, которые разрезают целые шины на резиновые блоки.
Резиновая дробилка серии ZXR-560 может измельчать резиновые блоки до размеров сетки 5-40 (0,6-5 мм) резинового порошка и в то же время отделит стальную проволоку от нейлонового волокна.
Выход резинового порошка:
1300 кг/час 5-10 меш (2,5-5 мм) или 900 кг/час 10-20 меш (1,2-2,5 мм)
600 кг/час 20-30 меш (0,8-1,2мм) или 400 кг/час 30-40 меш (0,6-0,8мм)
Машина состоит из:
1. Шиномонтажный станок (одиночный) ER-1200 мощностью 11 кВт;
2. Резак для цельных шин GX-1200 мощностью 7,5 кВт
3. Измельчитель цельных шин SD-900 30 кВт * 2+3 кВт
4. Резиновая дробилка (Основное оборудование) MLR-560
Дробилка мощностью 90 кВт/110 кВт/132 кВт
5. Резиновая дробилка ZXR-560 (Вспомогательный Оборудование):
-Главный вибрационный грохот 5,5 кВт
-Главный питатель 1,5 кВт
-Магнитный сепаратор 0,55 кВт*2
-Вибрационный грохот тисков 1,5 кВт
-Сепаратор нейлонового волокна 5,5+3 кВт

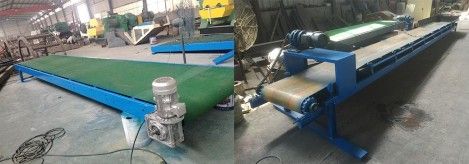

-Промежуточный конвейер 1,5 кВт

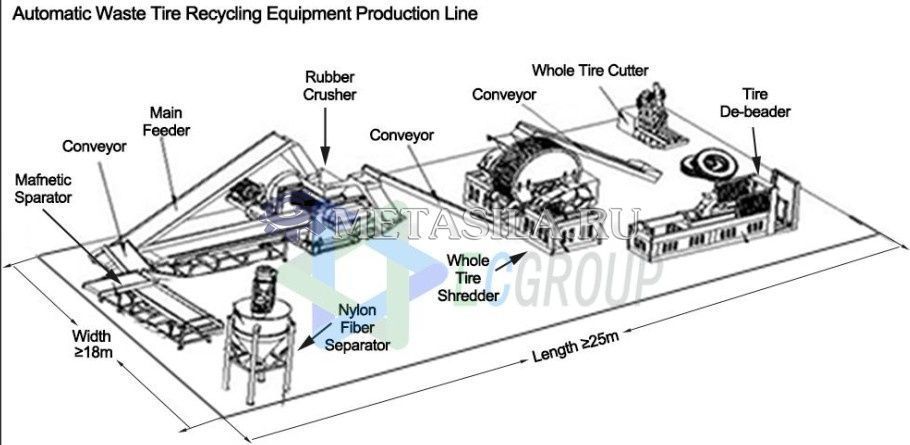

Характеристики линии переработки шин:
1 Расположенный над заводом по переработке отработанных шин (включая
хранилище использованных шин, стальной проволоки, резинового порошка),
площадь завода 400-500 кв.м. (ширина≥ 12 м, длина ≥30 м, высота ≥4 м)
2 Работника 2-3 работника.

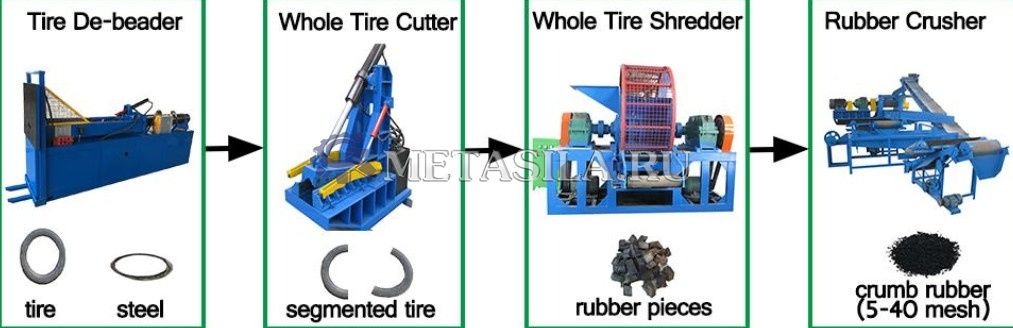

3 Процесс работы установки для измельчения отработанных шин:
- Отработанные шины → Вытащите Кольцевую проволоку → Отрежьте Шину → Измельчение шин → Резина
- Дробление → (содержит: магнитный сепаратор - сепаратор из нейлонового волокна) → Резина
- Порошок

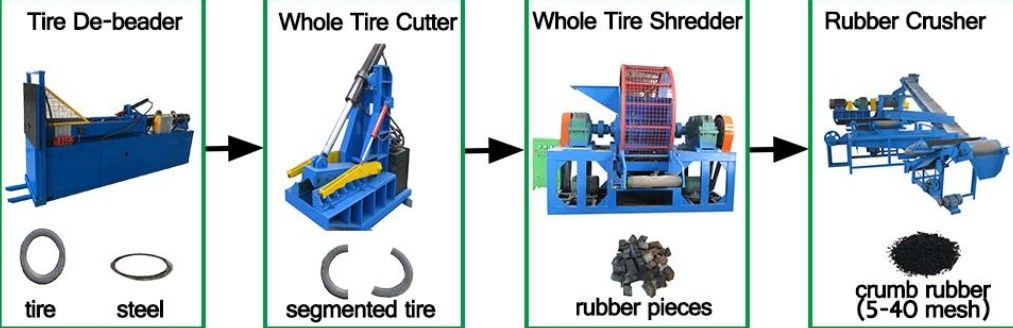

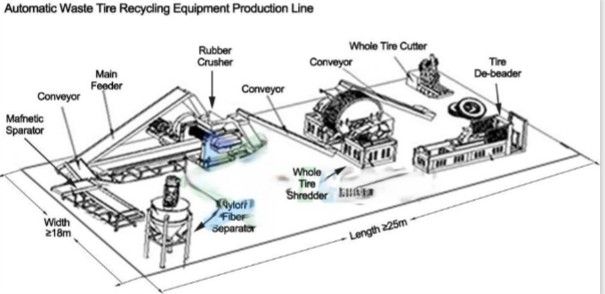

Технологическая схема переработки шин:

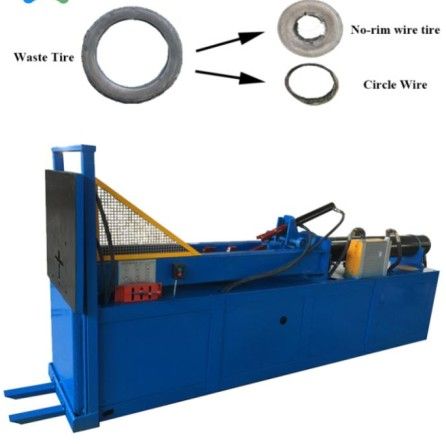

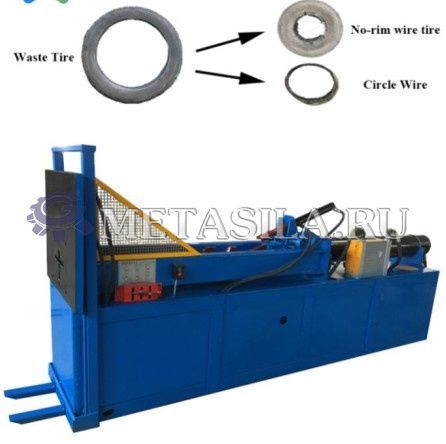

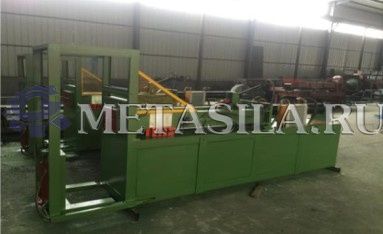

1) Устройство для снятия изоляции с шин
Устройство для снятия отбортовки шин используется для вытягивания стальной проволоки внутри борта шины.
|
Модель |
Размер подачи шины, мм |
Производительность, шины/ч |
Мощность , кВт |
Габаритные размеры, мм |
Вес, кг |
|
ER-1200 |
900≤φ ≤1200 |
20-30 |
11 |
4100*800*1750 |
1500 |

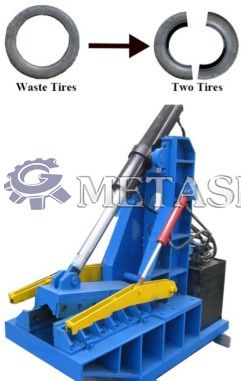

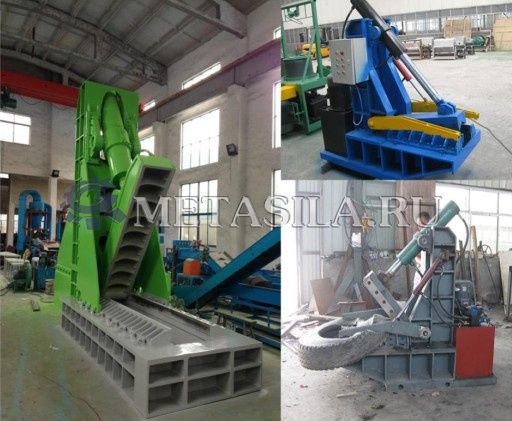

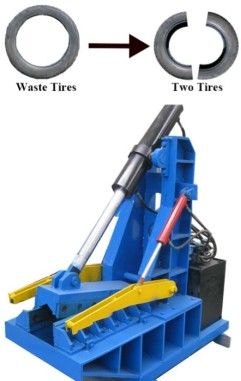

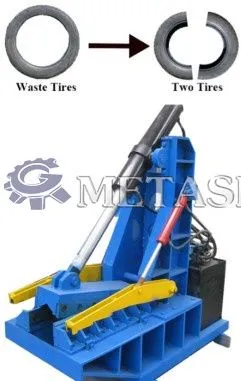

2) Резак для шин целиком.
Резак для цельных шин используется для разрезания очень больших шин на относительно мелкие кусочки.
|
Модель |
Размер подачи шины, мм |
Производительность, шин/ч |
Мощность, кВт |
Габаритные размеры, мм |
Вес, кг |
|
GX-1200 |
φ ≤1200
|
30-40 |
7,5 |
1850*700*1760
|
1600 |

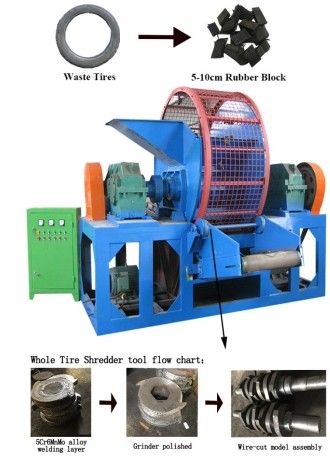

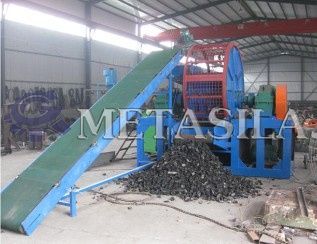

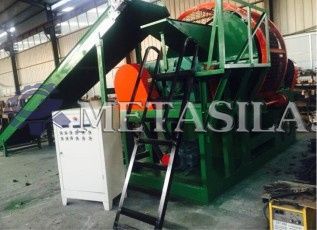

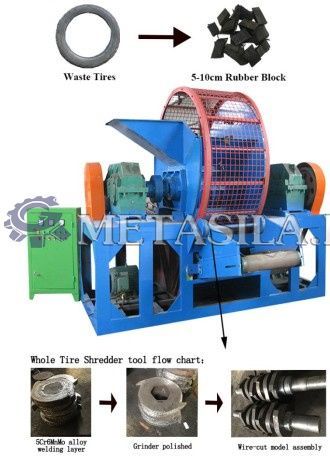

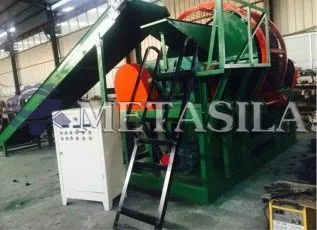

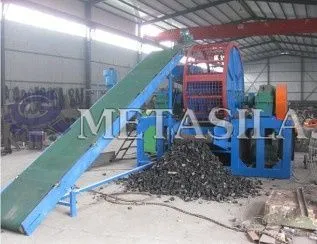

3) Измельчитель целых шин
Измельчитель цельных шин используется для измельчения целых шин на резиновые блоки.
|
Модель |
SD-900 |
|
Производственная мощность |
2 т/ч |
|
Размер подачи |
вся шина ≤900 мм |
|
Размер ломтика |
≤50*50 мм |
|
Количество ножей |
16 шт. |
|
Мощность двигателя |
30 кВт *2/3 кВт*1 |
|
Измерение |
8*5*3.2 м |
|
Вес |
10,2 т |

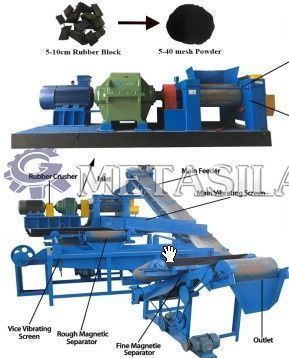

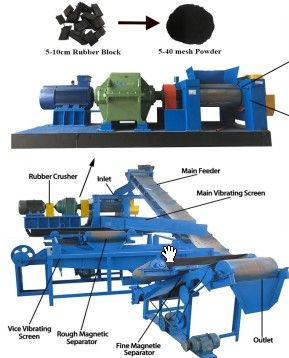

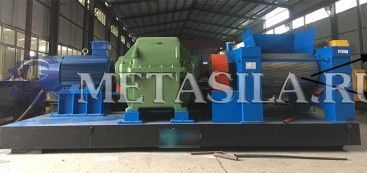

4) Резиновая дробилка
Резиновая дробилка является основной частью процесса дробления шин, которая используется для измельчения резиновых
блоков в резиновые гранулы (5-40 меш).
|
Модель |
MLR-560
|
|
Диаметр модельного барабана |
560 мм |
|
Длина барабана
|
800 |
|
Передний крен линейный |
38,6м/мин с |
|
Максимальное расстояние между роликами |
8 мм |
|
Мощность |
110кВт |
Вспомогательное оборудование производственной линии по переработке отработанных шин:

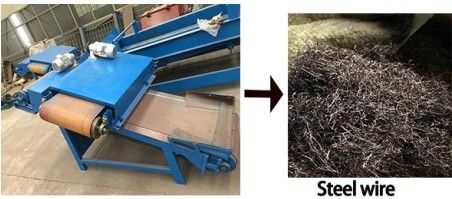

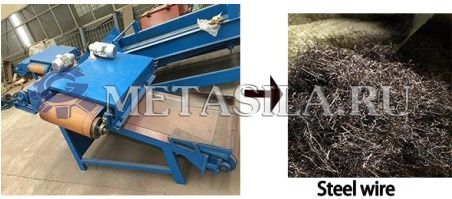

Магнитный сепаратор: Используется для отделения стали от порошка.

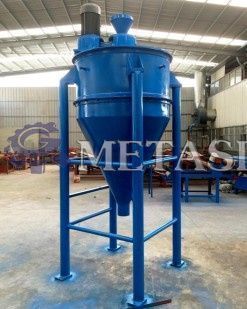

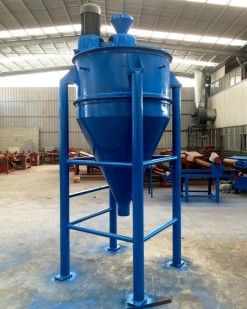

Волокноотделитель (опционально): Используется для отделения нейлона или волокна от порошка.
Основной питатель: Он используется для подачи резиновых гранул большего размера в резиновую дробилку.

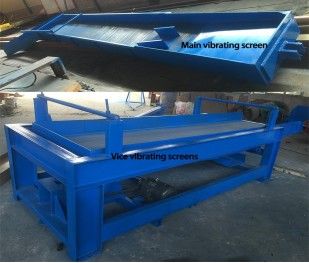

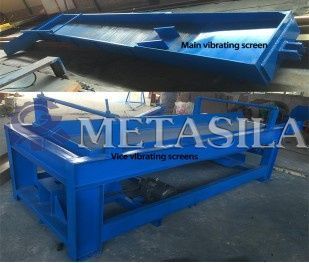

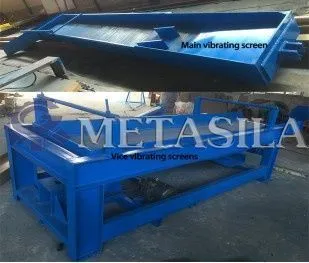

Вибрационные грохоты: Используются для отделения мелкодисперсного резинового порошка от более крупных размеров
Степень измельчения резины:

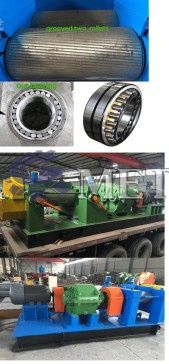

4. На дробилке установлены два рифленых ролика. В машинах используется антифрикционную подшипниковую систему (трение качения)

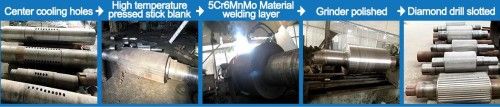

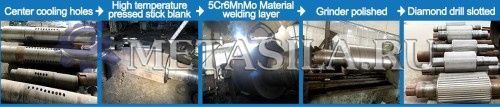

5. Материал, используемый на роликах, - сплав 5Cr6MnMo, износостойкий сплав.
ЦЕНА УКАЗАНА С УЧЕТОМ УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ
