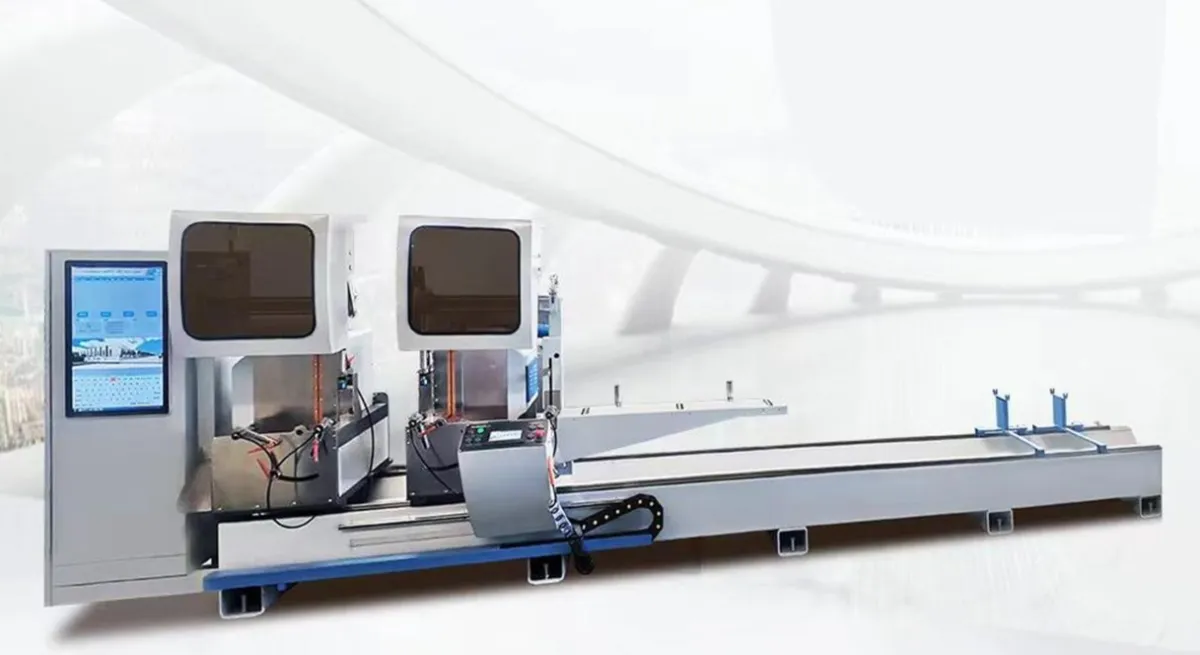

Станок для резки алюминиевых профилей с ЧПУ, двухголовочный (модель YTR-2)

Применение:

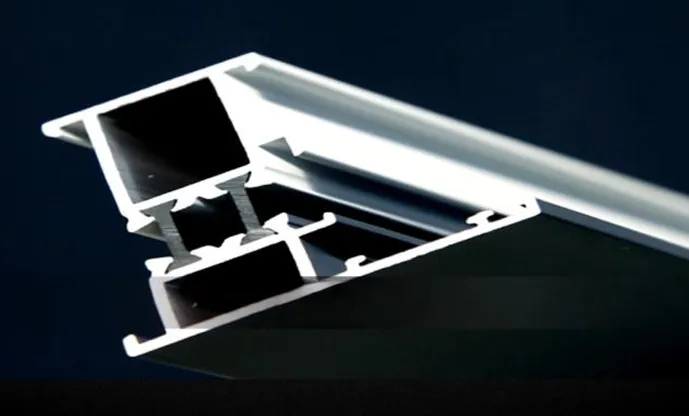

✔ Производство оконных и дверных профилей

✔ Изготовление алюминиевых конструкций

✔ Обработка металлических деталей в промышленности

Особенности:

➢ Широкий диапазон резки, высокая эффективность и надежная защита. Идеально подходит для крупносерийного производства.

➢ Прочная конструкция с отличной жесткостью и надежностью, исключающая деформации.

➢ Высококачественная импортная твердосплавная пила обеспечивает максимальную точность реза.

➢ Высокоточная шпиндельная система гарантирует стабильную работу пилы и гладкую поверхность реза.

➢ Газо-гидравлический демпфер обеспечивает плавную подачу и равномерное движение.

➢ Импортные направляющие и линейные пары обеспечивают высокую точность и точное позиционирование.

➢ Двусторонняя фиксация заготовки отличается высокой точностью и устойчивостью.

➢ Герметичная защита пильного диска предотвращает разлет стружки.

Идеально для:

✔ Крупных производств с высокими требованиями к точности

✔ Обработки алюминиевых профилей и металлоконструкций

✔ Автоматизированных линий резки

Технические характеристики:

Напряжение 380В, 50Гц (возможна настройка)

Мощность     6 кВт

Давление воздуха     0,5–0,8 МПа

Расход воздуха         200 л/мин

Размер пильного полотна   550×30×4,4 мм, Z=120 (стандарт)

Длина реза     500–4200 мм

Ширина реза Макс. 180 мм

Высота реза   Макс. 300 мм

Угол реза       45° / 90°

Погрешность позиционирования   ±0,2 мм

Погрешность угла реза        ±4′

Плоскостность поверхности           ±0,1 мм

Шероховатость поверхности          Ra12,5 мкм

Габариты (Д×Ш×В) 6000×1320×1600 мм

Вес      1600 кг

 Подробное описание:

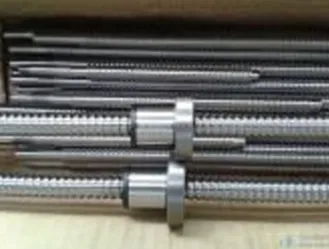

1)     Способ передачи:

Используется шарико-винтовая передача Taiwan ABBA, что гарантирует высокую точность работы.

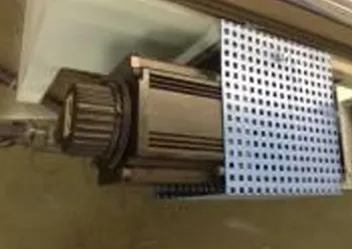

2)     Серводвигатель:

Применена сервосистема Schneider Electric (Франция), обеспечивающая высочайшую точность и надежность управления.

Ключевые преимущества:

✔ Плавное и точное позиционирование

✔ Высокий момент на низких скоростях

✔ Энергоэффективность и низкий уровень шума

✔ Совместимость с промышленными системами автоматизации

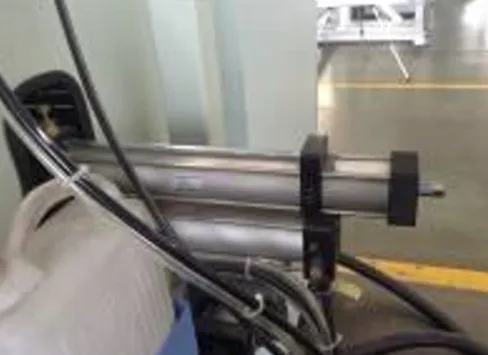

3)     Гидравлический демпфер обеспечивает плавную и стабильную подачу пильного диска.

Преимущества:

✔ Исключает вибрации и рывки при резке

✔ Обеспечивает равномерное движение инструмента

✔ Повышает качество реза и точность обработки

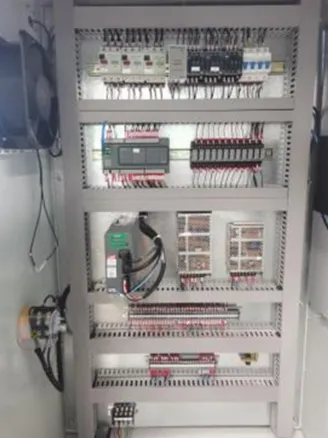

4)     Сервоприводы / ПЛК-контроллеры / Электронные компоненты

Все компоненты производства Schneider Electric (Франция).

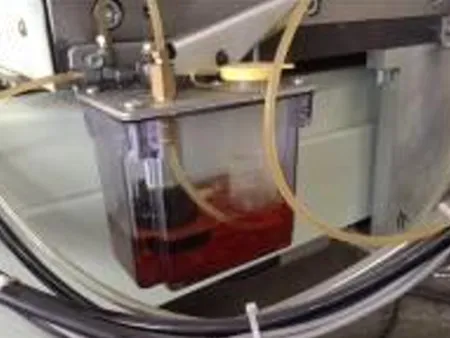

5)     Система смазки

Обеспечивает смазывание компонентов станка, включая шарико-винтовые пары.

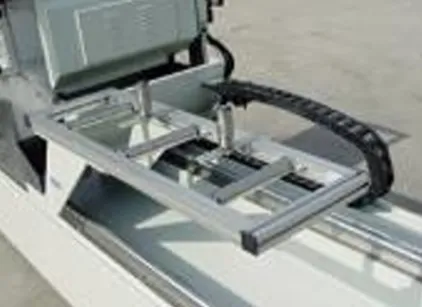

6)     Опорная система для ПВХ профиля

Предназначена для поддержки длинномерных профилей в процессе обработки.

Функциональные особенности:

✔ Стабилизация положения заготовки

✔ Предотвращение прогиба и вибраций

✔ Совместимость с профилями различных размеров

✔ Упрощение обработки длинных деталей

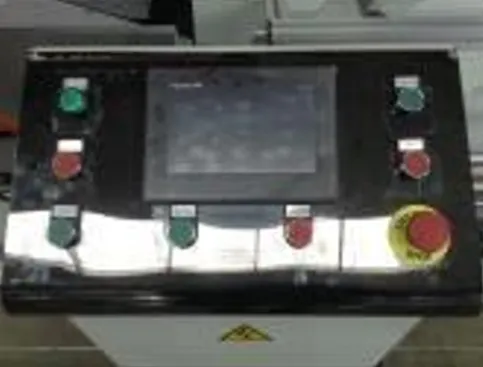

7)     Панель управления

Оснащена оборудованием Schneider и обеспечивает простую настройку параметров профиля.

Основные функции:

✔ Интуитивно понятный интерфейс

✔ Быстрое программирование параметров обработки

✔ Надежные компоненты управления

✔ Простота ввода данных и настроек

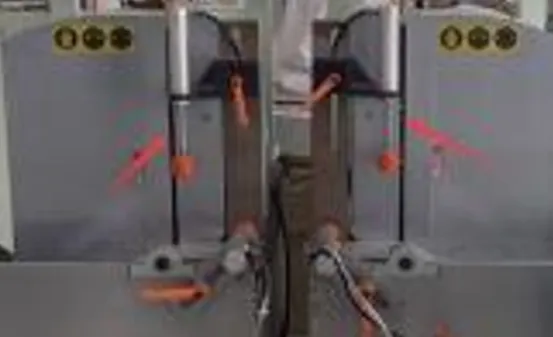

8)     Режущая головка

Специальная конструкция предотвращает попадание алюминиевой стружки.

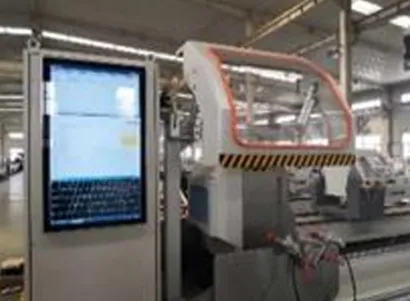

9)     Панель управления

32-дюймовая (812 мм) крупноформатная панель управления

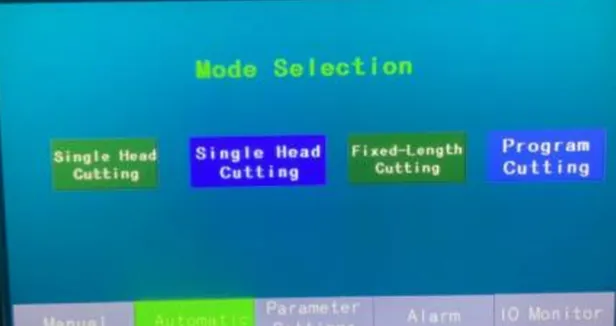

10)     Режимы работы:

- Резка одной головкой

Последовательная обработка заготовок

Оптимален для стандартных операций

- Резка по фиксированной длине

Автоматическое поддержание заданного размера

Идеален для серийного производства

- Программная резка

Работа по заданным алгоритмам

Поддержка сложных профилей реза

11)     Функция печати (опционально)

Позволяет печатать данные о профиле после резки.

Стоимость опции: около 3000 $

Основные возможности:

✔ Печать параметров обработки

✔ Фиксация размеров и характеристик профиля

✔ Создание отчетов о выполненных операциях

12)     Пылеулавливающая система (опционально)

Комплектуется промышленным пылесосом мощностью 3 кВт.

Стоимость: около 2000 $

13)     Пневматические компоненты SMC

Описание:

Используются высококачественные пневматические компоненты японского бренда SMC, обеспечивающие надежную и точную работу системы.

14)     Защитный кожух

Принцип работы:

При опускании кожуха открывается возможность выдвижения пильного диска, что обеспечивает безопасность оператора.

В стоимость включены пуско-наладочные работы.
