Линия по производству бумаги (2880 мм Тип: туалетная бумага)

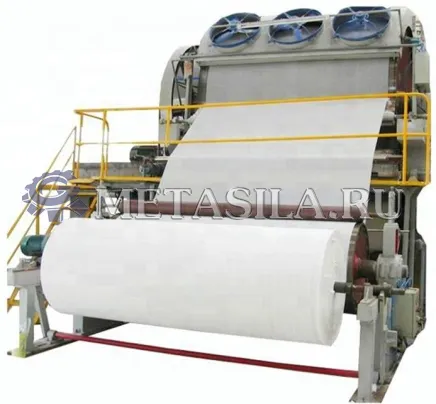

картинка Линия по производству бумаги (2880 мм Тип: туалетная бумага) от магазина Метасила
картинка Линия по производству бумаги (2880 мм Тип: туалетная бумага) от магазина Метасила
1278836 USD
Наличие: много
Количество
шт
Линия по производству бумаги (2880 мм Тип: туалетная бумага)
2880 10tons toilet tissue paper making machine.jpg

Тип: линия для производства туалетной бумаги 2880 мм.

Необходимая площадь:

1.Требуемый размер цеха (Д х Ш х В): 65 х 15 х 7,5 метра (включая секцию производства целлюлозы, секцию производства бумаги).

2.Потребляемая мощность: 250 кВт*ч для производства 1 тонны бумаги.

3. Расход воды: 5 тонн пресной воды для производства 1 тонны бумаги.

4.Расход сырья: 1,05 тонны (первичная целлюлоза) для производства 1 тонны бумаги.

5.Рабочий персонал: около 8 рабочих в смену.

   Технические параметры:

1.Сырье: Отбеленная целлюлоза.

2. Выходная бумага: Гигантский рулон Туалетной бумаги.

3. Вес выходной бумаги: 13-35 г / м2​.

4.Производительность: 10 тонн в день (24 часа).

5. Ширина чистой бумаги: 2880 мм.

6. Ширина провода: 3300 мм.

7.Рабочая скорость: 80-160 м / мин.

8. Скорость проектирования: 190 м / мин.

9. Колея рельса: 3900 мм.

10. Способ привода: Регулирование скорости преобразователя частоты переменного тока, секционный привод.

11.Тип компоновки: левая или правая ручная машина.

Эта линия включает в себя:

1.секция производства целлюлозы;

2.секция изготовления бумаги;

3.секция котла.

Секция производства целлюлозы:

1. Конвейер с мотором 5,5кВт- 1 шт.

Для транспортировки древесной массы в измельчитель.


2. 8 м3 Гидра-измельчитель с мотором 90 кВт – 1 шт.

Для расщепления целлюлозы.


3. Высокочастотный вибрационный бункер площадью 32 м2 с мотором 3 кВт – 1 шт.

Для отделения и удаления мелких примесей в хвостовой пульпе с помощью вибрации.


4 Рабочее колесо диаметром 700 мм – 5 шт.

Для смешивания компонентов. С Двигателем мощностью 11 кВт.


5 Наклонный сгуститель- 1 шт.

Для загустения мякоти.


6. Рафинер пульпы двойного диска диаметром Φ450mm– 2 шт.

Для измельчения целлюлозного волокна. С двигателем мощностью 75 кВт.


7. 1-ступенчатый очиститель целлюлозы низкой концентрации—9 шт.

Для удаления песка и примесей в воде и пульпе.


8. 2-ступенчатый очиститель целлюлозы низкой концентрации – 3 шт.

Для очистки хвостовой массы.


9. напорный экран площадью 0,6 м2. С мотором 22 кВт -1 шт.

Чтобы сделать мякоть более мелкой.


10 Пульповый насос с мотором 7,5кВт -1 шт.


11. Пульповый насос с мотором 11 кВт -4 шт.


12. Пульповый насос Сс двигателем 15 кВт -2 шт.


13 Пульповый насос С мотором 22 кВт -1 шт.


14 Насос для пресной воды и насос для рециркуляции воды – 2 шт.

С мотором 11 кВт.

Обеспечивает чистую воду для стирки войлока и других необходимых операций


15 Электрический шкаф управления—4 шт.

Для управления работой или остановкой машин для производства целлюлозы


IV.Секция изготовления бумаги:

1)Основная структура:

1.Часть прессформы цилиндра: Φ1800mm×3300mm×3900mm тип

прессформа цилиндра плиты нержавеющей стали 1 комплект. Φ500mm × × 3300mm × 3900mm рулон дивана 1 комплект, покрытый

резиной, твердость резины 38 ± 2SR。 . Цилиндрический чан изготовлен из стальной пластины.

2. Сушильная часть: Цилиндр сушилки из сплава Φ3000 мм × 3300 мм × 3900 мм 1 комплект, с вытяжным

колпаком 1 комплект, сенсорный рулон Φ550 мм × 3300 мм × 3900 мм 1 комплект, покрытый резиной,

твердость резины 90 ± 2SR 。, пневматическое устройство для создания давления, с пневматическим скребковым лезвием 2 комплекта.

3.Намоточная часть: 1 комплект охлаждающего цилиндра Φ900mm × 3300mm × 3900mm, намоточная бумага

на охлаждающем цилиндре.

Деталь цилиндрической формы

1 Цилиндрическая форма – 1 шт.

Подает целлюлозное волокно в бумажный войлок.


2 Рулон  Над цилиндрической формой , -- 1 шт.

придает давление войлоку и цилиндрической форме, чтобы целлюлозное волокно прикрепилось к поверхности войлока для изготовления бумаги


3 Цилиндрический чан  – 1 шт.

Делает бумагу ровной и обеспечивает хорошую альбомную ориентацию и портретную ориентацию.


Сушильная часть

4 Цилиндр из сплава (Включает приводную шестерню, счетчик пара, двигатель, редуктор, с сифоном, воздушную головку) С двигателем 45 кВт -1 шт.

Подает горячий пар, чтобы высушить влажный бумажный лист через прикосновение между бумагой и горячей сушилкой.


5 Зубчатый редуктор – 1


6 Сенсорный рулон—1шт.

Обеспечивает плотное соприкосновение бумаги и сушилки.


7 Пневматический скрепляющий скребок (включая блок управления, воздушный цилиндр) – 2



8 Вытяжной колпак сушильного цилиндра – 1шт.


9 Осевой вентилятор С мотором 4 кВт -1 шт.

Для вентиляции и отвода горячего и влажного воздуха из вытяжного колпака


Намоточная часть

10 Намоточная машина (с 3 комплектами рулонов для намотки) С мотором 5,5кВт -1 шт.

Для намотки гигантской рулонной бумаги после сушки.


11 Зубчатый редуктор – 1


Часть для всасывания воды

12 15 тип корневой вакуумный насос С мотором 15 кВт -1 шт.

Для обеспечения вакуумной силы для всасывающей коробки


13 Вакуумная всасывающая коробка – 3шт.

Для поглощения воды из влажной бумаге


Часть пневматического устройства

14 Воздушный компрессор С мотором 7,5кВт-1 шт.

Для подачи сжатого воздуха

15 Резервуар для сжатого воздуха – 1шт

Для хранения сжатого воздуха


16 Пневматическое устройство давления


Войлочная моющая часть

17 Водяной насос высокого давления с двигателем 11 кВт – 1шт.

Обеспечивает подачу воды под высоким давлением для подвижной распылительной трубы


18 Подвижная распылительная труба для воды для мытья и очистки войлока – 3 шт.


Управляющая часть

19 Шкаф управления – 1 шт.

Для контроля скорости работы машины.


Другие

20 Рабочий стол


21 Фундаментная плита с полными наборами болтов


22 Полных комплекта ведущего рулона войлока


23 Рама бумагоделательной машины


24 Войлочный пневматический регулятор-1 группы

Контролирует и регулирует войлок с помощью воздуха.


25 Электрический уплотнитель войлока-1 группы

Затягивает войлок электрическим током, и его можно отрегулировать вручную.


26 Проволока для цилиндрической формы -1 группы

Чтобы отделить воду от целлюлозного волокна


27 Сбор войлока -1 группы

Для транспортировки влажного бумажного листа из секции цилиндрической формы в прессовую часть


V.Секция котла:

4-Тонный котел (сжигающий газ)

Номинальная производительность испарения 4 тонны в час

Площадь нагрева 98 ㎡

Тепловая эффективность котла 90%

Номинальное рабочее давление 1,25 МПа

Номинальная температура пара 193.3℃

Объем воды 4,05 м3

Спецификация дымохода Φ400 x 3000 мм

Внешний размер 4430x2255x2566 (мм)

Транспортный вес 10 000 кг


Вспомогательное оборудование для котла

Подцилиндр 1


Экономия топлива 1


Насос для подачи воды 1
