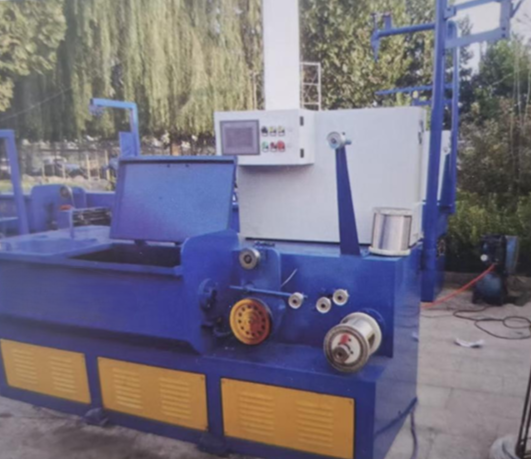

Станок для тонкого волочения проволоки, модель HL2

Технические характеристики:

1          Диаметр входной проволоки - 0,6 мм

2          Диаметр выходной проволоки - 0,08–0,57 мм

3          Максимальная скорость линии - 180 м/мин

4          Количество волочильных фильер - 15 шт.

5          Механическая степень деформации - 13%

6          Передаточное отношение постоянного шкива - 8%

7          Шкив (ванна охлаждения) - Cr12MovF

8          Максимальный внешний диаметр шкива - 200 мм

9          Внешний диаметр тягового шкива - 200 мм

10        Конструкция машины - Сварная стальная плита

11        Мощность главного привода - 11 кВт

12        Мощность механизма намотки - 1,5 кВт

13        Система коррекции - Полностью линейное автоматическое управление натяжением при намотке

14        Управление мощностью - Частотное регулирование

15        Система передачи - Синхронный ремень

16        Способ размотки - Крестообразный

17        Способ укладки проволоки - Прецизионная укладка шаговым двигателем

18        Регулировка натяжения - Амортизатор с качающимся рычагом

19        Способ охлаждения при волочении - Водяное охлаждение

20        Спецификация катушки - 100*150

21        Способ загрузки/разгрузки - Зажимной тип с оправкой

22        Рабочее напряжение - 380 В

23        Тормоз - Электромагнитный тормоз

24        Габариты машины - 2350*980*1015 мм

25        Вес машины - 1480 кг

Рекомендации по производственному процессу:

1. Материал толщиной 0,6 мм, подаваемый на волочение, требует предварительной термообработки.

2. Первое волочение: с 0,6 мм до 0,3 мм.

3. Второе волочение: с 0,3 мм до 0,18 мм. Для получения проволоки 0,13 мм исходный материал также требует термообработки перед волочением.

4. Третье волочение: с 0,18 мм до 0,08 мм.

Требования по переделу прочности могут быть удовлетворены.

   В стоимость включены пуско-наладочные работы.
