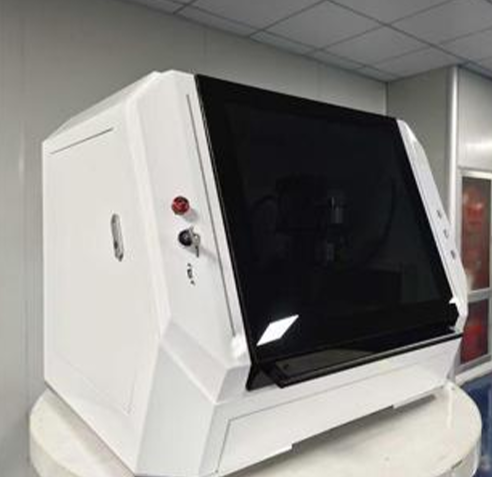

Станок для лазерной резки тонкого металла и ювелирных изделий, модель 200 на 300 мм
Станок для лазерной резки тонкого металла и ювелирных изделий, модель 200 на 300 мм
|
Узел / Система |
Характеристики / Компоненты |
|
Станина машины |
Соответствует стандарту CE. Массивная рама. Портал из литого алюминия. |
|
Контроллер |
Контроллер Raytools. Программное обеспечение Raytools. Промышленный CPU + консольный DSP. |
|
Лазерная система |
Волоконный лазер Raycus, 1500 Вт. Автофокусная лазерная режущая головка Raytools. |
|
Система перемещения |
Линейные направляющие HIWIN (Тайвань). Передача по оси Z через шарико-винтовую пару TBI. |
|
Приводная система |
Серводвигатели и драйверы LeadShine. |
|
Другие важные компоненты |
Пропорциональный клапан для управления давлением газа. Электромагнитный клапан для управления подачей газа. Электроаппаратура Schneider (Франция). Редуктор Shimpo (Япония). |
|
Расходные материалы |
10x Режущие сопла (сопла резака). 5x Защитные зеркала (линзы). |
|
Вспомогательное оборудование |
Водяной охладитель (чиллер) S&A / Tongfel / Hanli. |
Технические характеристики:
|
Категория параметров |
Параметр |
Значение |
|
Основные параметры |
Рабочая зона |
200×300 мм |
|
Грузоподъёмность стола |
60 кг |
|
|
Габаритные размеры станка |
950×820×780 мм |
|
|
Вес станка |
220 кг |
|
|
Ход по оси Z |
100 мм |
|
|
Рабочие параметры |
Макс. скорость перемещения |
50 м/мин |
|
Макс. ускорение |
0,5G |
|
|
Точность позиционирования |
±0,03 мм |
|
|
Повторяемость позиционирования |
±0,02 мм |
|
|
Точность обработки (лист из конструкционной углеродистой стали, толщина 1 мм) |
Овальность окружности Ø30 мм |
≤ 0,1 мм |
|
Разность размеров смежных сторон квадрата 30×30 мм |
≤ 0,04 мм |
|
Система / Категория |
Компонент / Параметр |
Характеристика / Значение |
|
Оптическая система |
Лазерный источник |
MAX / Raycus / JPT (на выбор) |
|
Лазерная головка |
Raytools |
|
|
Механическая система |
Станина (основание) |
Цельнометаллическая сварная конструкция |
|
Оси X, Y, Z |
Серводвигатели и драйверы Leadshine |
|
|
Линейные направляющие |
HIWIN (Тайвань) |
|
|
Шарико-винтовая передача |
TBI (Тайвань) |
|
|
Фиксация стола |
Фиксированный рабочий стол (ручные зажимы) |
|
|
Интеллектуальная система управления |
Система управления |
Raytools |
|
Беспроводное управление |
Wi-Fi |
|
|
База данных технологий лазерной резки |
В наличии |
|
|
Сигнализация низкого давления вспомогательного газа |
В наличии |
|
|
Режущий газ |
Азот |
|
|
Низковольтные электронные компоненты |
Honeywell (США) |
|
|
Реле |
[Марка не указана] |
|
|
Контур режущего газа |
NNT (Япония) |
|
|
Форматы файлов |
G-код, DXF, DWG, PLT, ENG |
|
|
Система безопасности и защиты |
Сигнализация неисправности лазера |
В наличии |
|
Сигнализация сбоя резки |
В наличии |
|
|
Сигнализация низкого давления газа |
В наличии |
|
|
Сигнализация неисправности водяного охладителя |
В наличии |
|
|
Периферийные системы |
Водяной охладитель (чиллер) |
В комплекте |
|
Удаление пыли (вентиляция) |
Центробежный вентилятор |
|
|
Прочие параметры |
Многофункциональная эргономичная рукоятка (пульт) |
В наличии |
|
Общая мощность / ток (с источником 1 кВт) |
40 кВА / 183 А |
|
|
Общая мощность / ток (с источником 1,5 кВт) |
48 кВА / 220 А |
|
|
Расходные материалы |
Защитные линзы (зеркала), сопла |

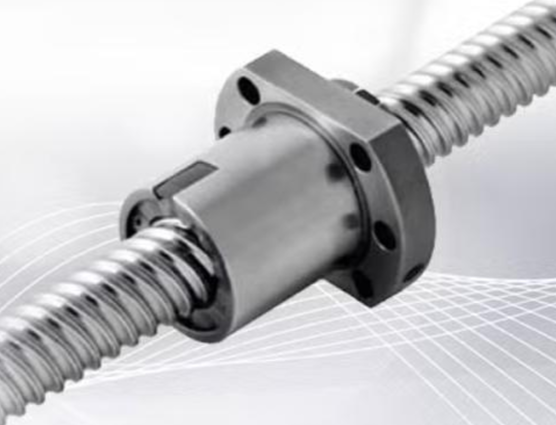

Шарико-винтовая передача (ШВП)
Обеспечивает высокий КПД передачи, высокую динамическую точность, плавность движения, отсутствие явления «проскальзывания» (ползучести), отсутствие мертвого хода при реверсе, возможность реверсивного движения и длительный срок службы.

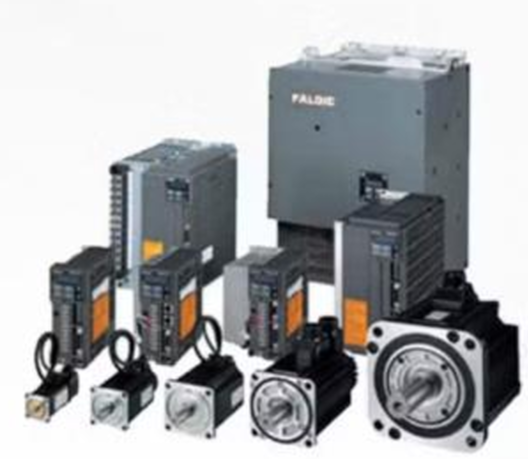

Приводная система
Волоконный лазерный станок оснащен мощной сервосистемой (включая серводвигатели и сервоусилители) японского производства. Электрическая и приводная система от компании Leadshine Electric обеспечивает заказчикам более высокую скорость вращения и лучшую стабильность работы.

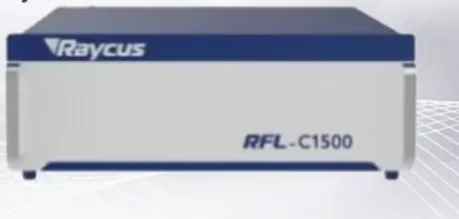

Лазерный источник Raycus
Компактные размеры. Высокая эффективность работы.

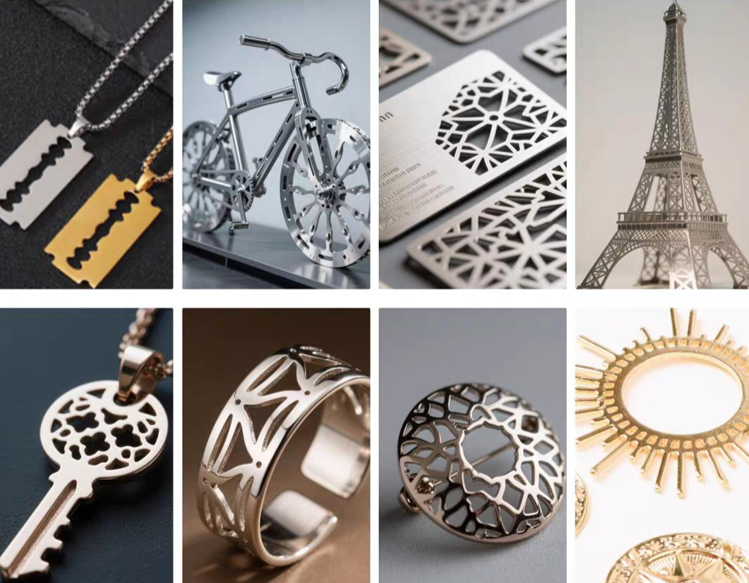

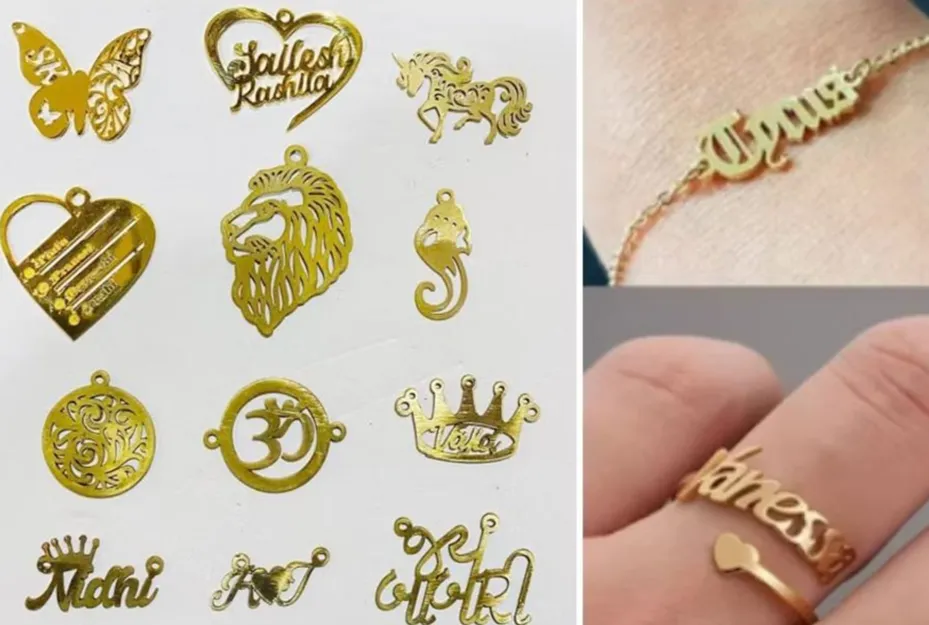

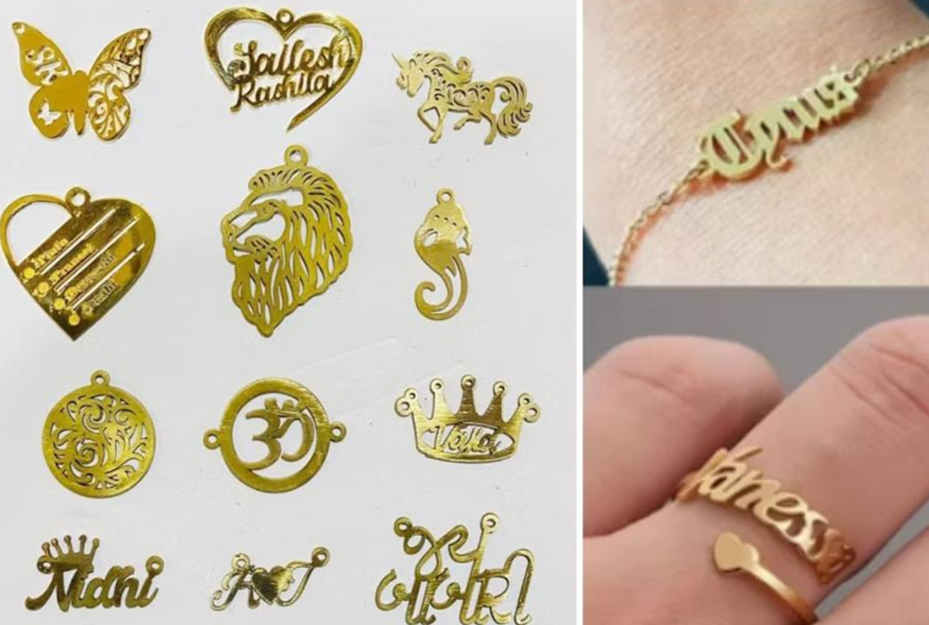

Очень популярен среди домашних мастерских. Резка золотых и серебряных ювелирных изделий, а также у клиентов, которым требуется обработка резки тонких металлических материалов.
Защитное лазерное окно
Вентилятор пылесборный центробежный
Встроенный вытяжной вентилятор, управляемое всасывание. Позволяет безопасно работать и мощность, высокоэффективная фильтрация воздуха, наблюдать за лазерными операциями без уменьшение едких запахов необходимости в защитных очках.
Интеллектуальные предупреждающие сигналы:
Аварийный сигнал неисправности лазера
Аварийный сигнал неисправности резки
Низкое давление газа
Обеспечение более надежной работы оборудования
В стоимость включены пуско-наладочные работы.
На видео пример резки серебра 999 пробы:
