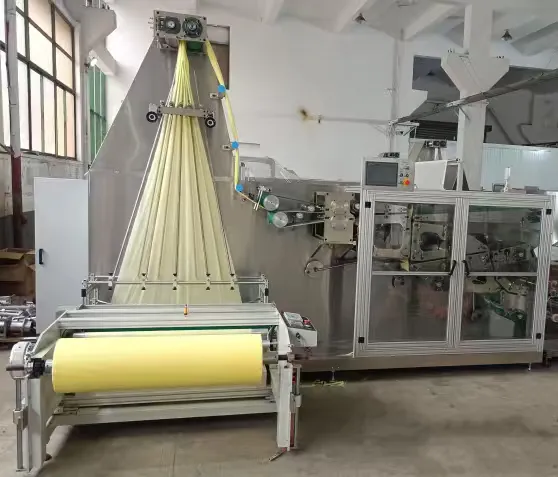

Основные технические параметры

Размер изделия: Габариты: 40~80 см (ширина) × 40~240 см (длина)

Складываемый материал: Нетканое полотно, диаметр рулона сырья ≤ 80 см

Производительность: Проектная скорость оборудования: 80 метров в минуту; стабильная производственная скорость 70 метров в минуту.

Установленная мощность: 5 кВт

Электропитание оборудования: 380В; 50Гц; 3-фазное, 5-проводное

Габаритные размеры: 5 метров (длина) × 3 метра (ширина) × 2,8 метра (высота)

Направление движения материала: Поток материала со стороны оператора: слева направо

Технологический процесс

Размотка сырья → продольное W-образное складывание → резка → три последовательных поперечных сгиба → вывод готовой продукции

Рама (станина): Модульная рама. Боковые панели покрыты нержавеющей сталью. После сварки со стальной рамой компоненты проходят обработку облицовкой из нержавеющей стали.

Трансмиссионная система: Движение передается на транспортерную ленту; для привода высокоточного синхронного колеса используется серводвигатель.

Размоточная стойка: Натяжение материала контролируется с помощью высокоточного сервоуправления; коррекция отклонений выполняется вручную.

Устройство продольного складывания: Метод многослойного складывания реализуется с помощью нескольких продольных рычагов.

Режущее устройство: Устройство состоит из вращающегося ножа и ножевого блока (цельного) для резки материала на заданную длину. Приводится в движение серводвигателем. Погрешность длины реза не более ±3 мм.

Устройство поперечного складывания готового изделия: Устройство предназначено для трехкратного последовательного поперечного складывания изделия. Приводится в движение серводвигателем и автоматически регулирует фазу.

Контроль качества: Процесс складывания не должен вызывать вторичных повреждений, нарушений функции растяжения или иных повреждений структуры материала.

В стоимость включены пуско-наладочные работы
