Высокоскоростной лазерный станок для 3D резки труб, модель 3кВт

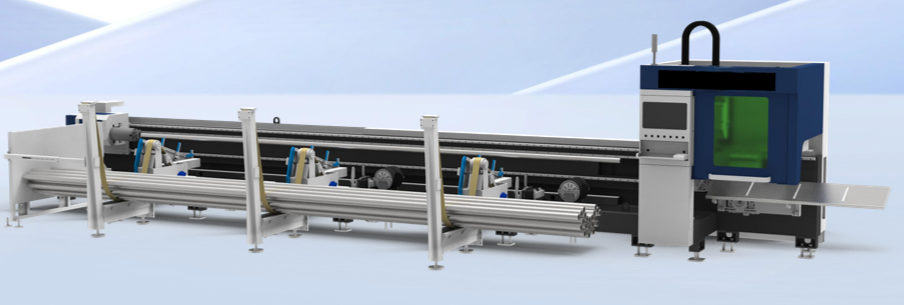

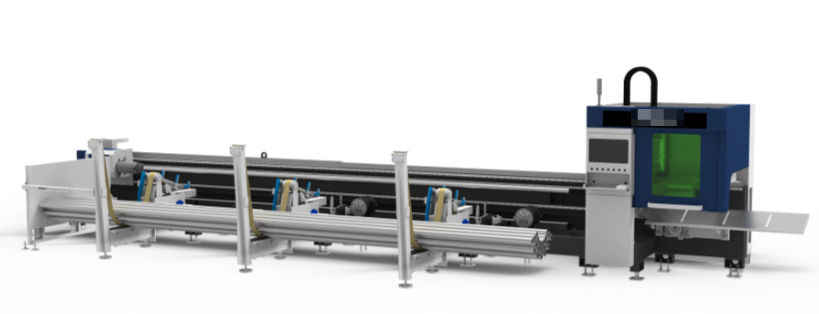

Высокоскоростной 3D лазерный станок для резки труб G120C мощностью 3 кВт — это высокотехнологичное оборудование для прецизионной резки круглых, квадратных, прямоугольных, L-образных и U-образных профилей и др. Модель с боковым расположением патрона и его перемещением предназначена для автоматизированных производств, машиностроительных заводов, металлообрабатывающих цехов, предприятий по производству металлоконструкций, трубопрокатных заводов и строительных компаний.

Высокоскоростной 3D лазерный труборез:

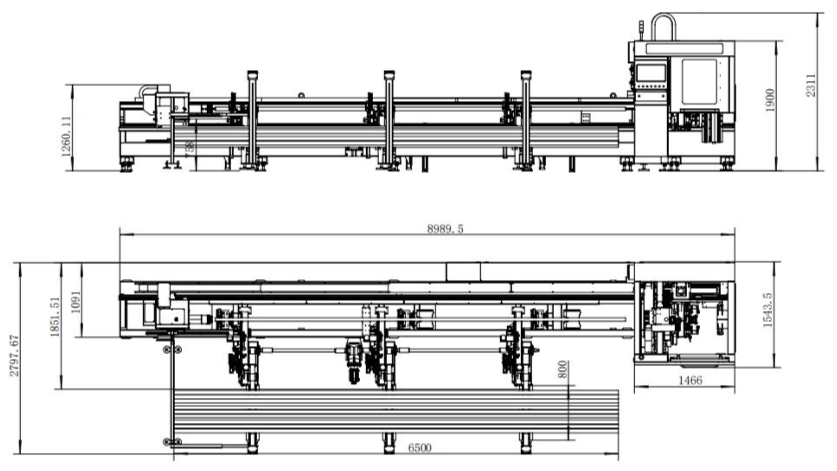

Рабочий размер: Ø 10–120 мм, □ 10×10 мм – 120×120 мм, длина: 6250 мм

Способ загрузки: полностью автоматическое загрузочное устройство

Система управления: FSCUT 3000DE

Волоконный лазерный источник: 3,0 кВт MAX

Лазерная головка: BoCi с автофокусировкой

Серводвигатели: Huichuan или Bochu S9

Высокоточные патроны: BEUT

Водяной чиллер: 3,0 кВт S&A

Стабилизатор напряжения: 50 кВА

Клапан кислорода: SNC

Пневматические компоненты: AirTac (Тайвань) / SMC (Япония)

Беспроводное дистанционное управление

Характеристики компьютера:

процессор Intel Core i5 4-го поколения, 8 ГБ ОЗУ, 128 ГБ SSD, поддержка Wi-Fi

Интерфейсы: USB, Wi-Fi, Ethernet

Напряжение питания: 380 В, 50 Гц

Защитные линзы: 25,4×4 (5 шт.)

Режущее сопло: M8×0,75 (5 шт.)

Керамическое кольцо: M8×0,75 (2 шт.)

BOCHU FSCUT3000

Управление по шине EtherCAT обеспечивает бесперебойную связь с высокой скоростью и высокой помехоустойчивостью. Оно позволяет гибко расширять количество осей и модули управляющих сигналов, предоставляя заказчикам функции индивидуального проектирования главного устройства.

Лазерный источник мирового класса: Raycus

·        Модульная конструкция, стабильные характеристики

·        Удобство обслуживания и сокращение времени простоев

·        Возможность кастомизации для удовлетворения различных потребностей

Система охлаждения: водоохладитель бренда Hanli

Обеспечивает эффективное и стабильное водяное охлаждение лазерного источника и режущей головки. Гарантирует надежную работу, продлевает срок службы оборудования и обеспечивает энергосберегающую эксплуатацию.

Серво-система (BOCHU S9)

Использует передовые алгоритмы управления движением для достижения точного позиционирования, более плавного движения и более быстрого реагирования.

Фланцевый планетарный редуктор (редуктор с фланцевым креплением)

Уменьшает частоту вращения приводного двигателя и увеличивает выходной крутящий момент. Благодаря использованию многоступенчатого планетарного зубчатого механизма обладает высокой точностью передачи и большим передаточным числом.

Специализированная 3D-волоконная лазерная режущая головка: RayTools

Высокая адаптивность

Продуманная конструкция сопла

Компактная структура (компактное исполнение)

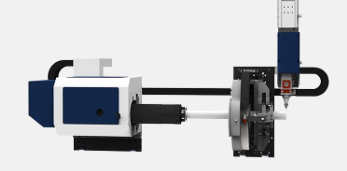

Резка перед патроном

Нормальный режим резки. Режущая головка расположена в непосредственной близости от кулачков патрона, работает на высокой скорости со стабильностью.

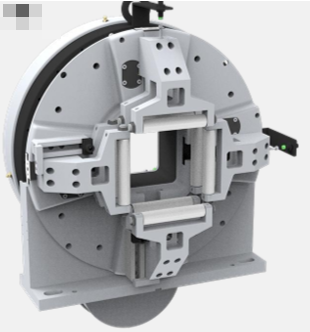

Высокоточный патрон

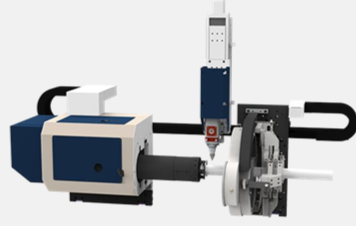

Резка с перешагиванием передним патроном

Передний патрон перемещается, режущая головка выполняет резку с перешагиванием. Длина хвостового остатка составляет всего 40 мм, что экономит материал.

·        Унифицированный размер кулачков как для квадратных, так и для круглых труб, что значительно расширяет диапазон обработки.

·        Двухрядная роликовая конструкция обеспечивает надежную и точную фиксацию даже труб малого диаметра.

·        Встроенный встроенный приводной механизм повышает точность и стабильность передачи, обеспечивая высокоточную резку.

Высокоточное шлифование косозубых шестерен

Косозубая шестерня обладает высокой несущей способностью, равномерно распределяет нагрузку и выдерживает большие нагрузки. Подходит для тяжелых условий передачи.

Высокоточная направляющая

Использование высокоточных линейных направляющих обеспечивает высокую точность, низкое трение и высокую несущую способность, позволяя оборудованию работать с высокой интенсивностью и скоростью.

Станина станка

Станина имеет компактную конструкцию. Благодаря использованию строгих процессов сварки и отжига она гарантирует длительную стабильную работу оборудования и высокие характеристики резки, обеспечивая отсутствие деформации самой станины на протяжении всего срока службы.

Опорные колеса регулируемого диаметра

Эти колеса предназначены для поддержки широкого диапазона диаметров труб. Четкая маркировка положения позволяет быстро и точно настроить опору для труб разных размеров.

Тип патрона

Максимальный диаметр трубы: 10–240 мм

Максимальный размер профиля: 10×10 – 240×240 мм

Максимальный вес трубы: 80 кг

·        Остаток материала после резки крайне мал — всего 100 мм, что значительно сокращает отходы и потери.

·        Две пневматические патронные системы зажима, обеспечивающие надежную фиксацию.

·        Высокопроизводительные серводвигатели и редукторы гарантируют точность.

·        Термообработанное стальное основание: повышает прочность и долговечность.

·        Высокоточный пневматический патрон.

·        Скорость 120 оборотов в минуту, ускорение 1,6 G.

·        Пневматическая / сервоприводная система поддержки.

·        Подходит для зон загрузки и разгрузки.

·        Резка труб со сложными поперечными сечениями: квадратные трубы, круглые трубы, уголки, швеллеры и двутавровые балки.

·        Система мониторинга и защиты: контроль состояния оборудования в реальном времени.

·        Режущая головка с автофокусировкой: обеспечивает точность резки.

В стоимость включены пуско-наладочные работы.
