Линия по производству силикона
Линия по производству силикона состоит из:
1. Линия по производству силикона
2. Машина для охлаждения воды
3. Автоматическая подающая машина
4. 9-дюймовая машина для смешивания резины
5. Автоматическая машина для резки труб из силиконовой трубки
Основное назначение оборудования:
производство силиконовых трубок, светодиодных силиконовых световых полосок и других силиконовых экструзионных изделий.
Конфигурация горизонтальной линии по производству силикона
Вся рама сварена и собрана из стали A3, а конструкция фюзеляжа выполнена из пластинчатого ребра жесткости. ее нелегко деформировать, что очень важно для устойчивости фюзеляжа.
Двигатель: мотор 11KW (серводвигатель)
Инвертор: тайваньский бренд 11KW для обеспечения стабильности
Материал ВИНТА: 38 crmoal
Соотношение сторон 1: 12
Оснащен подносом для кормления с той же скоростью вращения, что и у основы (может обеспечить 3-5-минутный перерыв)
Способ водяного охлаждения: Шнек, подача воды в винтовой бочке от начала до конца (используется с охладителем)
Основные электроприборы электрического распределительного ящика
Регулятор температуры Оригинал Японский RKC 6 шт
Воздушный выключатель Французский Шнайдер
3P100A 1ШТ
3P63A 2ШТ
3P32A 1ШТ
2P 20A 2ШТ
2P 10A 1ШТ
Контактор переменного тока Французский Шнайдер LC1N1810 6ШТ
Реле Япония
Измерительный линейный спидометр CL7 1 ШТ
Бесконтактный переключатель Тайвань
Тахометр Китай 1 шт
Переключатель второй передачи Китай 5 шт
Индикаторная лампа Китай
Печь из нержавеющей стали длиной 10 м
Материал: Внешняя поверхность духовки изготовлена из пластины из нержавеющей стали 201. Внутренний слой изготовлен из нержавеющей стали 304
Tолщина 1,5 H
Способ: Нагрев электронагревательной трубки из нержавеющей стали, мощность каждой секции составляет 2 кВт
Температура духовки до 400
Время нагрева 30- 45 минут
Способ доставки: конвейерная лента
Толщина изоляционного слоя 100 мм
С использованием алюмосиликатного хлопка, методом вытяжки внутри нижней части печи
горизонтальная высокотемпературная установочная коробка диаметром 700 мм
Наружный слой: Нержавеющая сталь ss 201
Толщина: 1,47 мм
Внутренний слой из нержавеющей стали 304
Толщина: 1,47 мм
Изоляция: Алюмосиликатная вата
Толщина: 130 мм
Хороший эффект теплоизоляции, экономия электроэнергии
Температура духовки до 700 H
Время нагрева 30-45 минут
Автоматическая машина для подачи
программируемый логический контроллер Тайвань Юнхонг
Кодировщик Омрон
датчик Omron
Серводвигатель Синда
Сенсорный экран 7 дюймов Синьцзе
Особенности:
1: Он использует подачу с двойным роликом, диаметр ролика составляет 200 мм, и он покрыт твердым стержнем, который обладает хорошей износостойкостью. Валик можно охладить водой, чтобы избежать застывания клея.
2: Максимальное количество корма составляет 15-20 кг
3: Ролик можно охладить водой; принят спиральный канал охлаждающей воды
4: Он имеет такие функции, как сигнал тревоги о нехватке роликов, сигнал тревоги о прерывании подачи материала и сигнал тревоги о переполнении клея в зависимости от состояния подачи экструдера. Он может автоматически регулировать скорость подачи бочки в зависимости от переполнения или прерывания подачи материала и автоматически соответствует производственной скорости экструдера.
5: Использование метода подключения авиационной вилки с подключением одной линии к концу шины, проводка удобная и быстрая, а внешний вид аккуратный
6: Используя высокоскоростной метод передачи данных, управление является чувствительным и отзывчивым
７：Может адаптироваться к различным спецификациям и производителям экструдеров
Вспомогательные инструкции
１：Собственный вес (тот же рабочий вес) 200 кг, длина 1200 мм, ширина 8700 мм,
высота 1100 мм, интерфейс охлаждающей воды - 4 ”трубопровода
２：Рабочая среда оборудования - источник питания напряжением 380 В
Нагревательная труба 2 шт
Регулятор температуры 2 шт
Термопара типа K 4 шт
Переключатель потенциометра 2 шт
3 Машина для охлаждения воды
Напряжение 5 л.с. 380В 50Ч
Холодопроизводительность 15,2кВт
Емкость для охлажденной воды 2..6 м
Площадь поверхности охладителя/ряд 0,62/4Rm ш
Тип охлаждающего вентилятора: Малошумный осевой поток (малошумный
вентилятор с внешним ротором
Объем воздуха охлаждающего вентилятора 110 СМ
Встроенный резервуар для воды объемом 60 л
Мощность встроенного водяного насоса 2,2 кВт
Размер (Д* Ш * В) 1140*560*1040 мм

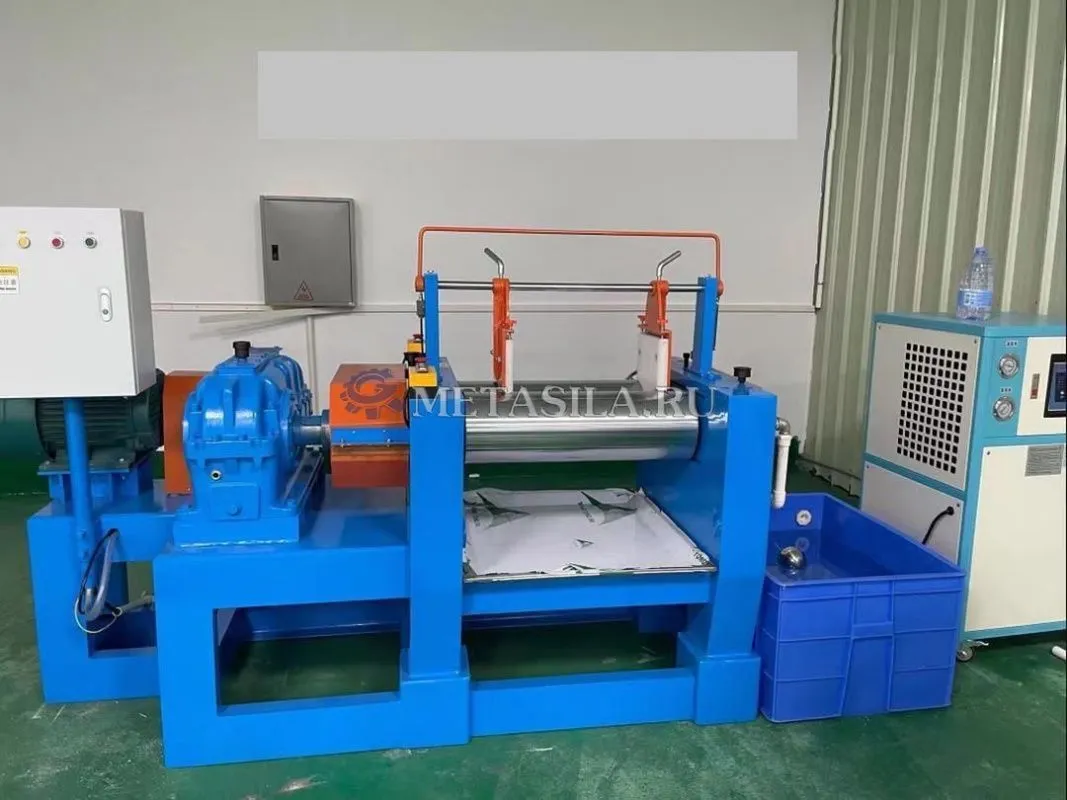

9-дюймовая машина для смешивания резины
Ролик:
диаметр рулона: 230 мм
длина рулона: 700 мм.
Сила 11 кВт
Износостойкая нейлоновая втулка седла подшипника
Скорость переднего ролика (об/мин) 15.21
скорость ушного ролика (об/мин) 17,49
Максимальное расстояние между роликами 10 мм
правильном кормлении 15-18 кг
Размер 2500*1350*1500 мм
Вес 2500 кг

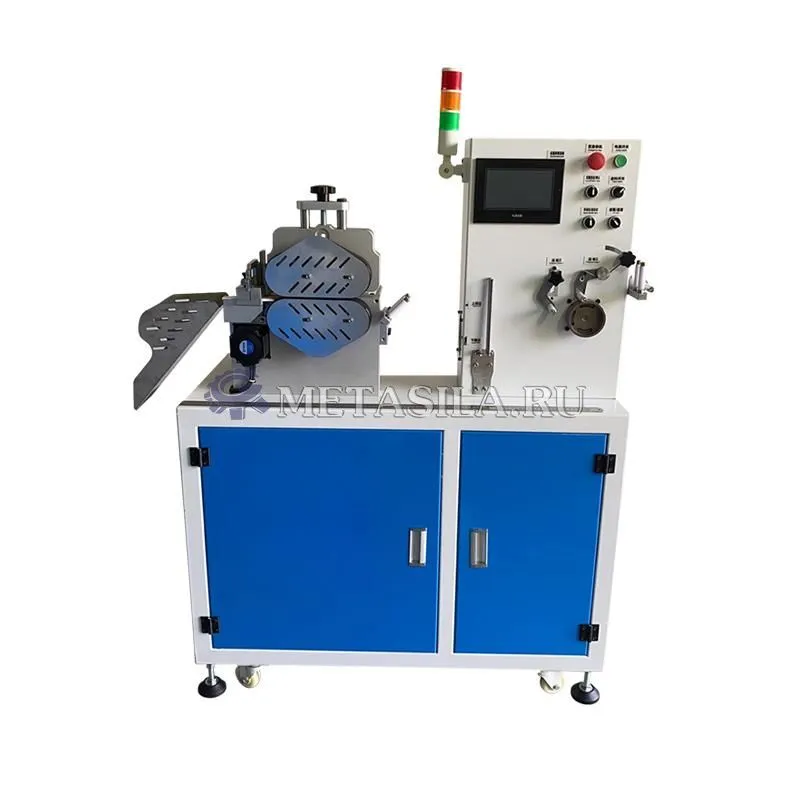

Автомат для резки труб из силиконовой трубки
Напряжение AC220V
Сила 1650 Вт
Вес брутто 198 кг
Вес нетто 156 кг
Отрезанная труба
Диаметр: 3 мм 100 мм
Точность: 0,2 мм
Скорость резки 0- 999 раз в минуту (или 0,6 секунды/бар)
Точность резки ± 0,1 мм
Длина разреза допуск 0,1 - 99999,9 мм, не превышающий 1mm
Максимальный диаметр резания 100 мм
Размер (Д* Ш * В) 1300*550*1560 мм
Уплотнительная прокладка специальной формы универсального типа с углом скоса 90 градусов и углом скоса 45 градусов
Данная диния является частью Линии по производству инфузионных систем VN-58
