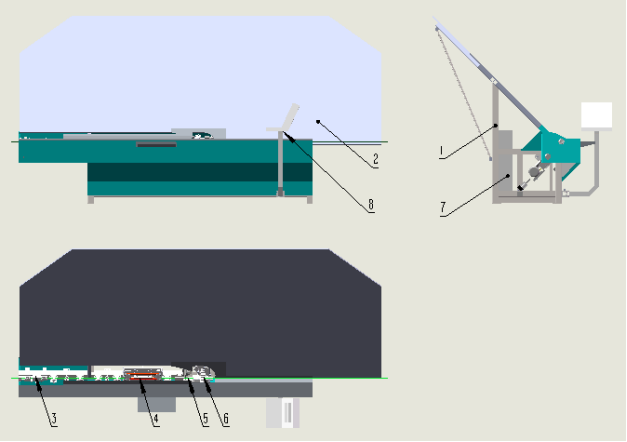

Корпус оборудования гибочного станка состоит из корпуса и рамы, задней панели из алюминиевой рамы, автоматической системы подачи, системы подачи с помощью сервопривода, автоматического механизма торможения, автоматической системы гибки, электрической системы управления, системы управления питанием, шкафа управления и сенсорного человеко-машинного интерфейса.
Главная особенность
• Система управления Siemens 1200 PLC с высокой скоростью работы
• 4 группы хранилищ (опционально 2 или 12 групп хранилищ)
• Автоматическая обрезка и подача алюминиевых прокладок
• Автоматически избегайте штифтов при сгибании и резке
• Непрерывно сгибайте распорные рамы
• Алюминиевые прокладки доступны в размерах 6A-27A.
• Различные инструменты для гибки проставок разных размеров
• Устройство паузы и сброса для обработки сбоев оборудования
• Гнутая алюминиевая прокладка, гладкая нержавеющая сталь, теплая прокладка
• Подключение к системе ERP (необязательно)
• Функция ввода USB, прямое чтение файла формата excel
• Автоматическое просверливание отверстий для заполнения аргоном (дополнительно)
• Функция печати кода разделителя (дополнительно)
• Функция печати наклеек (дополнительно)
• Каркас гнутой формы. Использование устройства с круглым колесом для изгиба круглой рамы или рамы с круглыми углами. Мин. R60, макс. R150, размеры проставок: 6A – 16A). Для алюминиевых стержней разных размеров требуются инструменты разного размера (дополнительно)
Технические данные
Максимум. размер изгиба | 2000мм*2000мм |
Мин. размер изгиба | 250мм*200мм |
Ширина алюминиевой прокладки | 5,5-27 мм |
Размерная ошибка | ±0,5 мм |
Ошибка угла | ±1º |
Скорость обработки | 17 с |
Подача воздуха | ≥0,65 МПа |
Суммарная мощность | AC220/380 В 50 Гц 2,5 кВт |
Измерение | 10500мм*2200мм*2600мм |
Модель | LJZW2020 |
Размер (ДхШхВ) | 10500 мм х 2200 мм х 2600 мм |
Источник воздуха (МП) | 0,65 |
Электропитание и потребление |
АС-380В 50Гц 2,5 кВт |
Размер алюминиевых прокладок |
Ш: 6-24 мм Д: 4000 – 6000 мм |
Размер обработанных алюминиевых рам |
Мин.: 150 х 250 мм Макс.: 2000 х 2000 мм |
Скорость обработки | < 25 с/шт (1000 мм X 1000 мм) |
Обработка базы данных | Одновременно можно настроить 4 спецификации с 48 размерами алюминиевых рам. Максимальное количество для непрерывной обработки достигает 9 999 шт. |
Масса | 1255 кг |
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
