Производственная мощность: 100 000 шт/день/24 часа

Состав линии:

Высокоскоростной экструдер с намотчиком с инверторным управлением. 1 комплект

Моталка с инверторным управлением. 250шт

Воздушная компрессорная станция

Чиллер с градирней

Новейший круговой ткацкий станок с шестью челноками 36 комплектов

Четырехцветная печатная машина с валика на валик. 1 комплект

Автоматическая машина для раскроя и шитья. 2 комплекта

Машина для пакетирования мешков. 1 комплект

Машина для сухого смешивания. 1 комплект

Машина для переработки отходов. 1 комплект

Лабораторное оборудование. 1 комплект

Образец: Тканый мешок с гибкой печатью.

Машина может изготовить мешок для упаковки 5 кг, 10 кг, 25 кг, 50 кг, 100 кг, 150 кг

Высокоскоростной экструдер для плоской пряжи с инверторной намоточной машиной

Линия растяжения оснащена микропроцессорным управлением, регулятором преобразования частоты, а настройка и отображение технических данных могут быть полностью оцифрованы на основе передовых международных технологий. В основных деталях используются качественные изделия. Линия увеличивает соотношение L/D и использует новый тип разделительного шнека, а также расширяет зону смешивания расплава в шнековой камере экструдера, которая специально обработана с использованием качественной стали, эффект тонкой пластификации, низкое энергопотребление по отношению к производительности. Для системы сменных фильтров линии для растягивания плоской пленки применяется усовершенствованный автоматический фильтр для смены ленты. Печь для выпечки заменена на усовершенствованную печь для горячего вытягивания, а основные технические показатели линии достигли международного уровня. Линия отличается высокой скоростью, высоким выходом, низким энергопотреблением, хорошим качеством формования волокнистого барабана. Компактная конструкция линии с приятным внешним видом, плавной работой, гибким и надежным управлением, сложной технологией изготовления, удобной эксплуатацией и надежным производством позволяет использовать ее при производстве термопластичных материалов в форме плоских волокон, таких как полипропилен (PP) и полиэтилен высокой плотности (HDPE) и т.д.

Линия для растягивания ленты состоит из экструдера, устройства для смены сита, матрицы, системы охлаждения водой, устройства для снятия пленки и разрезания пленки на ленты, тяговой системы, печи с горячим воздухом, устройства для растягивания и отжига, устройства для намотки, краевой ленты и системы утилизации отработанных лент а также электрический шкаф управления и т.д.

Основные технические характеристики

Характеристики:

Исходный материал PP/PE

Ширина ленты 2,3-4 мм

Область применения ленты: Для стандартных тканых мешков, веревок, больших мешков и брезента

Установленная мощность (около) 300 кВт

Рабочая мощность (около) 170 кВт

Общая мощность встроенного кабеля с бронзовой жилой

Стандартное электрическое напряжение 380 В/3P/50 Гц

Допустимый допуск -5%~+10%

Состояние воздуха

Рабочее давление воздуха 0,6-0,8Мпа

Допустимый допуск ± 0,1Мпа

Общая подача воздуха 0,5 м3/мин

Состояние воды: Нормальная вода

Общая подача воды >0,6 м3/мин

Давление воды 3-5 бар

Значение РН 7.0-7.8

Твердость 12DH

Допуск ± 1 Бар

Температура воды на входе 18-22 °C

*Система циркуляции охлаждающей воды устанавливается покупателем

Максимальная температура в мастерской 40 °C

Высота над уровнем моря ＜ 2800 мм

Размер установки станка 34*3,7*метра

*Машина должна быть установлена в сухом цехе без пыли

Максимальная производительность экструдера: 600 кг/час

Узел загрузки материала с сушкой 1 комплект

Вакуумный автопогрузчик

1 Бункер с магнитной рамой

2 экструдер 1 комплект

Главный двигатель экструдера: 160 кВт

Диаметр шнека: 120 мм

Сырье для шнека и цилиндра: 38crmoala, с азотированием

3 Т-образный штамп

Ширина Т-образного штампа: 1500 мм

Рабочая ширина: 1400 мм

Материал: 5CrMnMo, твердое хромированное покрытие, зеркальная полировка

Нагрев: нагревательным стержнем

Температура нагрева: 0-300

4 Система перекачки расплава

Нагрев: С помощью нагревательного стержня

Температура нагрева: 0-300

Регулирование температуры: 1 зона, с помощью PID, цифровой уставки

Привод и способ управления: Двигатель переменного тока и инвертор, 11 кВт

Способ охлаждения: циркулирующей водой

Контроль давления: С помощью датчика давления и манометра

5 Автоматическое сетчатое устройство

Ленточный экран: Нержавеющая сталь, Ш 100 мм* Д 10 м, двойной экран

Нагрев: с помощью нагревательной планки

Регулирование температуры: 2 зоны, с помощью PID, цифровой уставки

Температура нагрева: 0-300

Регулирование давления: С помощью датчика давления и манометра

Способ охлаждения: Циркулирующей водой

6 Резервуар для охлаждающей воды

Изготовлен из нержавеющей стали, может перемещаться горизонтально, вверх и вниз с помощью электронного управления

Способ охлаждения: циркулирующей водой

Температура воды на входе: 23-25

Расход воды: около 50 л/мин

Охладитель воды с теплообменником и циркуляционным водяным насосом предоставляется покупателем

7 Устройство для сбора пленки

Гигроскопичное устройство

Водопоглощающая трубка 8шт с воздушным вентилятором

Ролик для сбора пленки: 2шт резиновый ролик, 2шт стальной ролик

Привод для сбора пленки: Двигатель переменного тока с инверторным управлением

8 Устройство для резки пленки

1 Станционный вал с лезвиями

Распорки: 3 мм, 2,5 мм, по одному комплекту для каждого размера

Двигатель с инверторным управлением: 4 кВт

9 Фиксатор Godet (всего 3 ролика)

Стальной ролик 2шт, диаметр 415 мм

Пластиковый резиновый ролик 1шт

Двигатель с инверторным управлением: 5,5 кВт

10 Вытяжная печь с горячим воздухом

Длина духовки: 6 метров с двойными слоями

Тип нагрева: Система циркуляции горячего воздуха в духовке

Температура нагрева: 100-250

Циркуляция горячего воздуха: воздушным вентилятором

Коэффициент вытяжки: 4-10 раз

Двигатель воздушного вентилятора 5,5 кВт *2шт

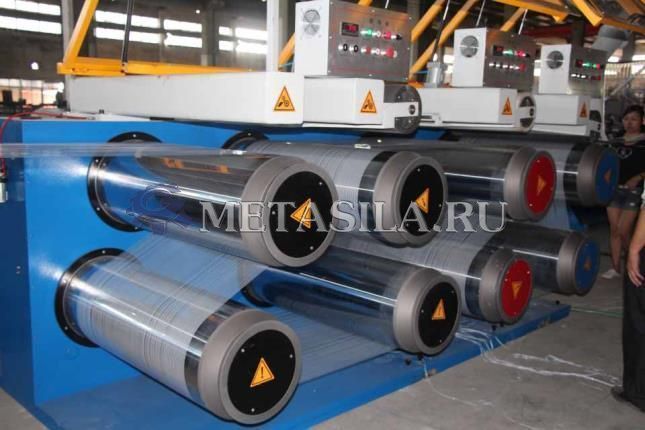

11 Установка для растяжения и отжига 8шт Роликов

4шт обычный стальной ролик, двигатель мощностью 22 кВт с инверторным управлением

2шт стальной ролик с масляным подогревом, двигатель мощностью 11 кВт с инверторным управлением

Стальной ролик для холодной воды 2шт, двигатель мощностью 7,5 кВт с инверторным управлением

Резиновый ролик 1Шт

12 Намотчик с инверторным управлением

Размер бобины: 38 * 230 мм

Скорость намотки: 80-450 м/мин

Регулировка натяжения: Инверторное управление Delta PLC

Длина траверсы: 200 мм

Максимальный диаметр намотки: Наружный ø160 мм

Привод: 0,12 кВт/шпиндель, отдельный двигатель и мощность

Расположение: 4 шпинделя в колоде, 6 колодок в раме

13 Устройство для рециркуляции кромок

Главный двигатель 2,2 кВт, воздушный вентилятор 2,2 кВт

14 Вакуумная система для извлечения плоской пряжи

Главный двигатель мощностью 15 кВт

Электрическая система и система управления

3 основных электрических шкафа с системой электропитания, с контроллерами привода, инвертором и ПЛК

1 главная станция управления работой с регуляторами температуры, скорости, давления.

1 комплект внутренних соединительных кабелей для ленточной линии.

Главный шкаф управления электричеством и эксплуатацией должен располагаться в месте с температурой ниже 35°C.

Для главного электрического шкафа управления требуется, чтобы покупатель предоставил один источник питания. Стандартным источником питания для данной линейки продуктов является 380 Вольт и 50 Гц 3-фазный переменный ток, допустимый допуск составляет -5% ~+10%.

Круговой ткацкий станок с шестью челночками

Для плетения ткани из ПП/ПНД для тканых мешков, мешков для цемента, мешков для риса, мешков для муки, мешков для корма для домашних животных, мешков для кормов для животных, мешков для удобрений, мешков для химикатов и т.д.

Характеристики

Подходит для ленты PP/HDPE из различных материалов, таких как гранулированный материал PP/HDPE, порошковый материал, 100% переработанный материал, смешанный материал и т.д.

Инверторное управление, центральная конструкция с небольшим кулачком, более энергоэффективная.

Подходит для производства тканых материалов для различных полипропиленовых мешков.

Основные технические параметры

Количество челноков 6 шт

Скорость вращения 120-180 об/мин

Плотность утка 20-55 нитей на 100 мм

Максимальное количество нитей основы 720 шт (360 шт×2)

Рабочая ширина, двухслойная 350-850 мм

Внутренний диаметр сердцевины Ø38 мм

Длина сердцевины 230 мм

Максимальный диаметр основной катушки ø120 мм

Максимальный диаметр уточной катушки Ø110 мм

Длина бобины основы/утка 200 мм

Приводной главный двигатель и управление: Двигатель подачи основы и управление 3 кВт, инверторное управление 2 комплекта, регулировка крутящего момента

Вытягивание ткани и управление

Механическим приводом, 1 комплект

Двигатель моталки и регулятор крутящего момента

Длина намоточного сердечника 950 мм

Максимальный диаметр намоточного рулона ø1200 мм

Габаритные размеры (Д×Ш×В) 9100×2410×3100 мм

Сушильная смесительная машина

Для смешивания и сушки пластикового сырья, которое используется для изготовления пряжи, покрытия или выдувной пленки.

Основные технические параметры

Тип нагрева Трением

Вместимость 150-300 кг/ч

Источник питания 380 В / 3 P / 50 Гц / Переменный ток

Габаритные размеры (Д×Ш×В) 1500×600×1400 мм

Вес 300 кг

Гидравлическая машина для пакетирования мешков

Для упаковки мягких материалов, таких как тканый мешок из ПП/ПНД, большой пакет, макулатура, хлопок и т.д.

Основные технические параметры

Диаметр масляного цилиндра Ø125 мм

Максимальное рабочее давление 6-8 МПа

Высота хода 750 мм

Рабочая высота 900 мм

Размер рабочей платформы (Д×Ш) 1200×800 м

Установленная мощность 2,2 кВт

Габаритные размеры (Д×Ш×В) 2200×930×2300 мм

Упаковка в пакет следующим образом:

Машина для вторичной переработки

Эта машина используется для переработки чистых тканых пакетов, полиэтиленовой пленки, чтобы превратить их в пластиковые гранулы, которые снова будут использоваться в качестве сырья. Винт и цилиндр этой машины изготовлены из 38CrMoAlA и прошли обработку азотированием.

Основные технические параметры

Диаметр шнека 100 мм

Соотношение длины шнека 16:1 и 10:1

Скорость вращения 50-70 об/мин

Мощность главного двигателя 18,5 кВт

Мощность вспомогательного двигателя 7,5 кВт

Мощность измельчения зерна 0,5 кВт

Мощность нагрева 24 кВт

Производительность 50-100 кг/ч

Вес 1000 кг

Габаритные размеры (Д××Ш××В) 5500××2000××1100 мм

Автоматическая машина для раскроя и шитья

Тканая ткань автоматически термически обрезается на фиксированную длину и сшивается, что позволяет экономить трудозатраты. Приводимая в действие серводвигателем, длина мешка может точно контролироваться. После термической обрезки мешка предотвращается прилипание. Машина автоматически остановится, когда ткань закончится. Возможен ручной или автоматический режим работы. При освобождении ткани используется пневматический привод, которым легко управлять.

Основные технические параметр ы

Максимальный диаметр рулона 1300 мм

Ширина ткани 400-800 мм

Длина резки ткани 600-1250 мм

Производственная мощность 20-40 шт/мин

Двигатель первого подающего ролика с уменьшающим приводом

Синхронизированное управление Да

Непрерывный податчик Да

Двигатель подачи длины резки 2 л.с.

Автоматическое переключение для регулировки производства да

Двигатель подачи резки 2 л.с.

Подающий двигатель 2 л.с. * 2шт

Расстояние между стежками 5-9 мм

Направляющее устройство для складывания в один раз

Ширина складывания 20-30 мм

Двигатель с приводом от главного преобразователя 1 л.с. с инверторным управлением Двигатель устройства швейной машины 1 л.с. с инверторным управлением

Система управления ленточным конвейером

Потребляемая мощность 9,7 кВт

Размер 7000*3500*1250 мм

Вес 3000 кг

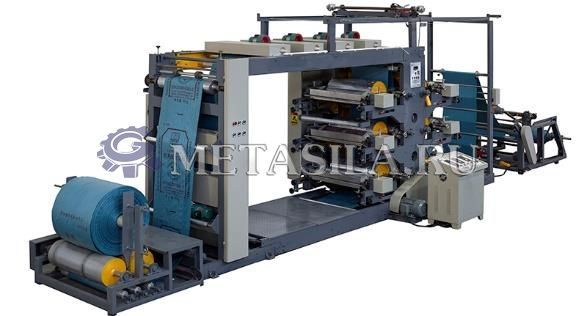

Четырехцветная печатная машина

Для непрерывной печати различных материалов из полипропилена/ПНД с катушки на катушку.

Непрерывная печать с одной стороны или с обеих сторон одновременно по мере необходимости. Можно свободно комбинировать стили многоцветной печати, такие как 4+0, 3+1, 2+2, и так далее.

Благодаря устройству для смешивания чернил анилоксовый валик подает чернила, печатная краска перерабатывается, качество печати четкое и надежное.

Система быстрой регистрации цвета с точностью до ±20 мм в поперечном направлении и 360° в продольном направлении обеспечивает точную регистрацию цвета. Давление печати регулируется.

С устройством загрузки/выгрузки для цилиндров с пластинами

Инвертор управляет разматыванием и перемоткой, натяжение можно регулировать свободно, работа стабильна, энергоэффективна, проста в эксплуатации.

Основные технические параметры

Цвет печати 4 цвета

Стиль печати Флексографская форма,4+0, 3+1, 2+2, от катушки к катушке

Максимальная ширина печатного материала 800 мм

Максимальная ширина печати 700 мм

Максимальная длина повтора печати 500-1300 мм

Толщина печатной формы 4-6 мм

Точность регистрации печати ±0,5 мм

Скорость печати * 50-80 м/мин

Максимальный диаметр размотки/перемотки назад ø1200 мм / Ø1200мм

Источник питания 380 В / 3 P / 50 Гц / Переменный ток

Мощность сушки 6 кВт

Мощность двигателя 2,2кВт

Габаритные размеры (Д×Ш×В) 13000×2150×2800 мм

В стоимость включены пуско-наладочные работы
