Высота этикетки 10-300мм

Длина этикетки 10-300мм

Скорость этикетирования 3000-5000 бутылок в час (с одной или двух сторон)

Точность маркировки ±1 мм

Источник питания 1500 Вт, 220 В/50-60 Гц, 1 фаза

Внутренний диаметр катушки для этикеток 76 мм

Наружный диаметр катушки для этикеток 360 мм

Вес нетто 700 кг

Размер машины 2800×1400×1700 мм (Д×Ш×В)

Система управления Японский ПЛК Mitsubishi

Функции:

1. Панель управления с сенсорным экраном LCD с простым управлением;

2. Установлен с функцией настройки параметров для снижения рабочей силы;

3. Самотестирование неисправности и отображение с сигнализацией;

4. Автоматическая остановка, когда этикетка ломается или заканчивается;

5. Все компоненты точно обработаны ЧПУ для обеспечения высокого качества;

6. Высокая точность маркировки, быстрая скорость маркировки, длительное использование.

Конфигурация：

1 Система управления ПЛК Mitsubishi (Япония)

2 Шаговый двигатель KINCO (Германия)

3 Привод шагового двигателя KINCO (Германия)

4 Преобразователь частоты Delta (Тайвань)

5 Ключ к фотоэлектричеству (Япония)

6 Датчик этикеток FOTEK (Тайвань)

7 сенсорный экран WEINVIEW (Тайвань)

8 Серводвигатель верхнего конвейера Raynen (Шанхай)

9 Подшипники Япония

Часть этикетировочной головки

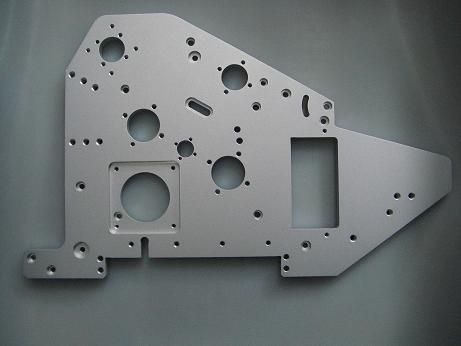

Основная плата с маркировочной головкой

Использование пластины из алюминиевого сплава толщиной 20 мм. На протяжении всего процесса шлифования следите за тем, чтобы поверхность шлифования была ровной.

Поверхность анодной обработки из алюминиевого сплава, технология gush arenaceous, обеспечивает твердость.

Во всех направляющих планках для этикеток для подачи используется процесс с большим количеством отверстий, чтобы убедиться, что каждая направляющая планка имеет вертикальный угол наклона и обеспечивает стабильность этикетки для подачи.

Материнская плата Head Head использует самые передовые технологии производства обрабатывающих центров с ЧПУ, чтобы обеспечить точность каждого размера.

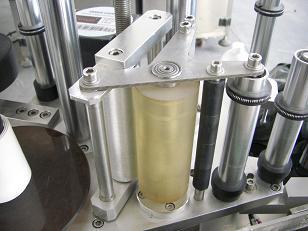

Часть этикетки для подачи

Для подачи этикетки используется пятиосевое позиционирование, максимально обеспечивающее стабильность процесса подачи этикетки.

Этикетка и подающий ролик для этикеток занимают почти 2/3 площади контакта, что позволяет избежать скольжения этикетки и ролика, повышает точность подачи этикетки.

Для подачи этикетки и извлечения части этикетки используется направляющую синхронизации, чтобы избежать защелкивания этикетки.

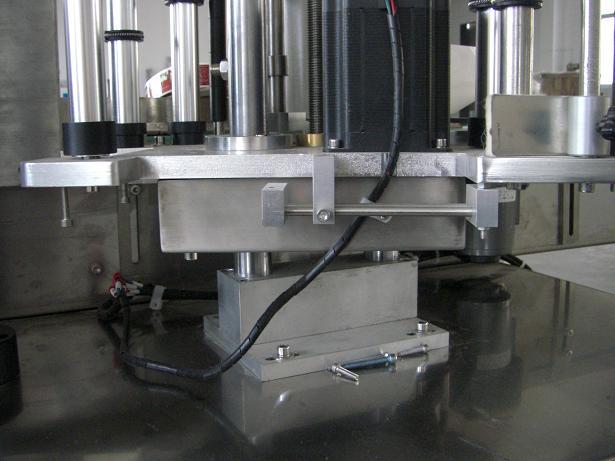

Дно головки принимает всю структуру уплотнения, для избежания щелчка опасности

Машина имеет вертикаль, горизонталь регулирующих органов, этикетка может быть реализована в положении до и после регулировки направления, подходит для различных продуктов, маркировки в различных положениях.

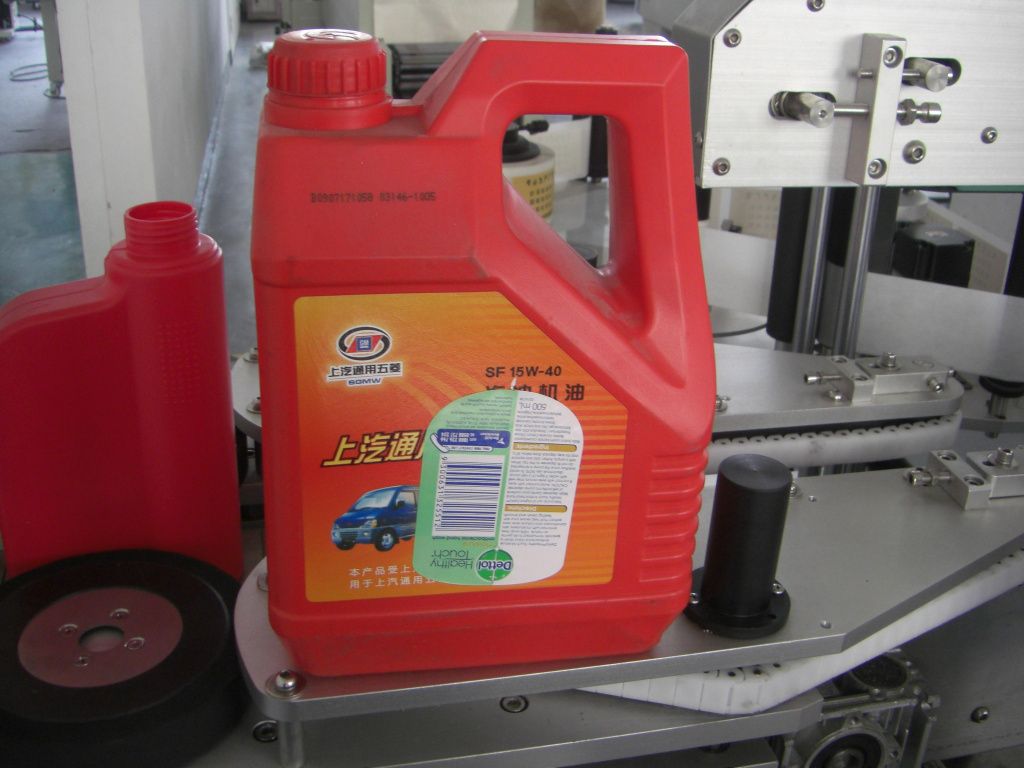

Пример готового продукта:

В стоимость включены пуско-наладочные работы.
