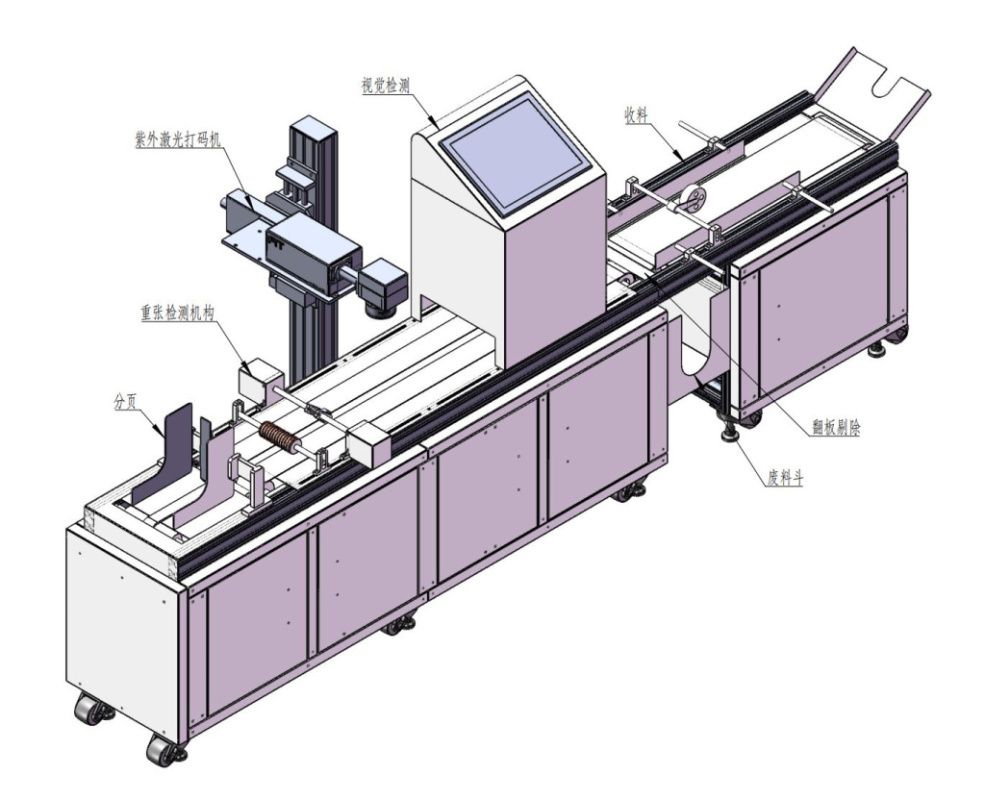

Комплектация:

Отделяемая платформа приёма материала

Лазерный маркировочный станок 5 Вт

Устройство сортировки и отбраковки

Считыватель

Система передачи данных

Система сопоставления данных

Краткое описание производственного процесса

Ручная подача материала: механизм подачи автоматически и непрерывно подаёт продукцию на конвейерную линию

Система кодирования

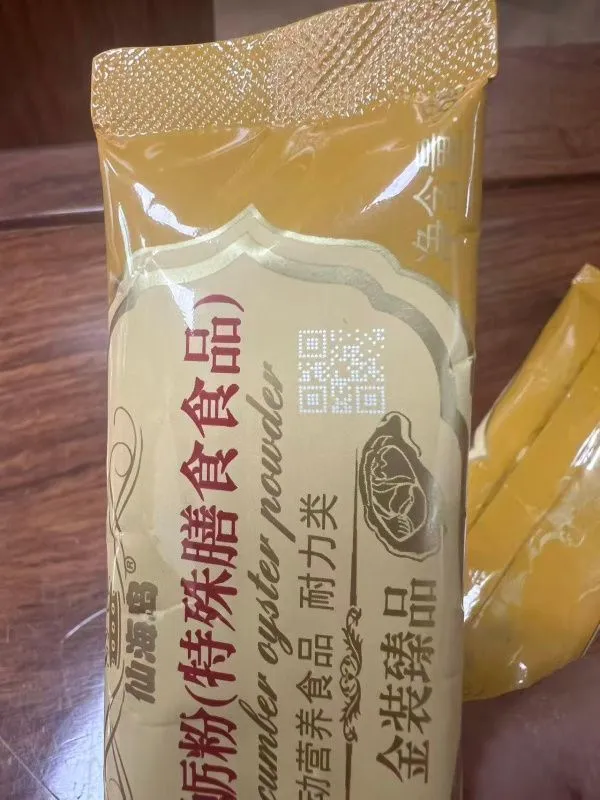

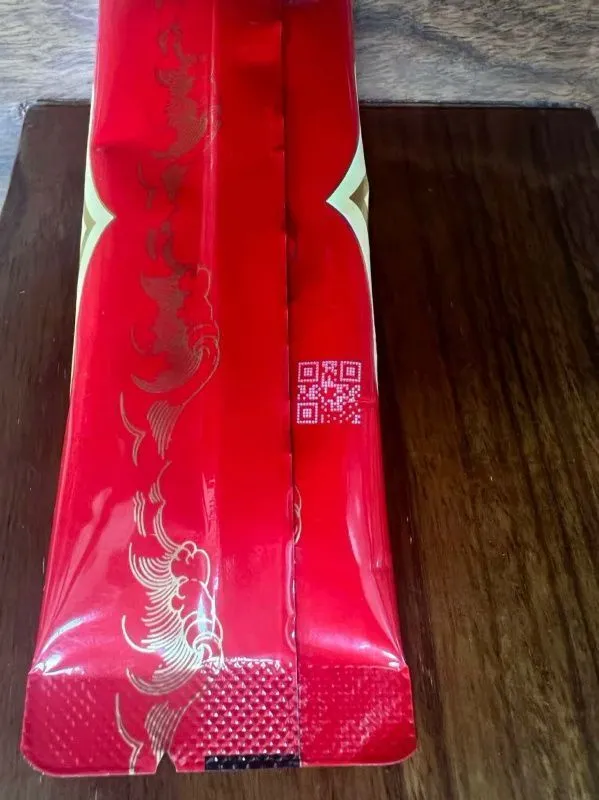

Лазерный маркировочный станок выполняет маркировку в указанной позиции

Считывание и обработка данных QR-кода, проверка избыточности кода, обнаружение ошибочных или отсутствующих кодов и отбраковка всех недействительных кодов.

Для годной продукции выполняется сопоставление данных, после чего данные сохраняются локально или загружаются в систему 1C.

Оборудование управляется ПЛК Siemens, применяет серводвигатели для секции кодирования.

Технические параметры

Тип лазера: УФ-лазер UV-355-5W

Высокоотражающее антиотражающее покрытие: Встроенный защитный изолятор в виде световой решётки

Срок службы лазера: Более 20 000 часов

Длина волны лазера 355 нм (355US)

Выходная мощность 0–10 Вт, регулируется с точностью до сотых

Стабильность мощности ±0,1

Метод охлаждения: Водяное охлаждение

Система управления : Интерфейс связи, RS232, USB, Ethernet порт

Поддерживаемые шрифты: Поддерживает все шрифты TTF, а также отдельные файлы шрифтов; позволяет свободно настраивать гравируемые шрифты.

Система сканирующего отклонения: Полностью цифровой гальванометрический двигатель

Скорость сканирования ≥15000 мм/с

Точность повторяемости ±0,03 мм

Минимальная ширина линии 0,01 мм

Минимальный символ 0,1 мм

Диапазон печати 100 мм × 100 мм

Рабочее фокусное расстояние 1600 мм × 160 мм

Система индикации: Красная световая индикация

Оснащена встроенной красной световой индикацией для предварительного отображения местоположения информации, что обеспечивает более быструю и гибкую настройку позиций маркировки.

Номинальная мощность 0,5 кВт

Требования к питанию 220 В / 50 Гц

Требования к окружающей среде 5–35 °C, влажность ≤ 90%

Техническое описание технологии считывания и обнаружения кодов:

Сканирование QR-кода для считывания его содержимого; поддержка основных стандартов QR-кодов

Сравнение в реальном времени: перехват уведомлений о дублирующихся кодах; проверка форматов кодов на соответствие предварительно заданным правилам для выявления некорректных кодов; поддержка импорта стандартных контрольных списков для сравнения с целью обнаружения отсутствующих кодов.

Автоматический подсчёт количества действительных записей, дублирующихся кодов и некорректных/отсутствующих кодов; сохранение журналов проверки; поддержка экспорта и загрузки данных.
