Условия эксплуатации:

Среда размещения оборудования: Внутренний цех, сухая, без конденсации, неагрессивная среда

Температура окружающей среды: от -15°C до +40°C

Параметры:

Производительность: 70 поддонов / час при непрерывной, бесперебойной работе.

Толщина пленки: 100~150 мкм

Материал пленки: Низкой плотности: ЛПЭНП (LDPE), ЛЛПЭНП (LLDPE), ПЭВП (HDPE)

Размеры пленки (рукава): Ширина 1200 мм, Глубина фальцовки (полуширина рукава) 375 мм

Диаметр рулона (макс.) 1000 мм +50 мм

Вес рулона (макс.) 1000 кг

Диаметр гильзы 76 ± 0.5 мм

Предварительное растяжение при натяжении пленки 20-50%

Используемые материалы: В основном конструкционная сталь, направляющие пластины из нержавеющей стали

Электропитание: 380 В, 3 фазы, колебание напряжения ± 5%

Частота сети: 50 Гц, допустимое отклонение +/- 2%

Управляющее напряжение: 24 В постоянного тока

Степень защиты: Не менее IP54

Установленная мощность:   15 кВт (подлежит подтверждению после детального инжиниринга).

Пневмооборудование: Сжатый воздух, необходимый для работы оборудования, должен предоставляться Покупателем. Воздух должен быть очищен от масла и воды. Если температура окружающей среды ниже +5°C, точка росы сжатого воздуха должна быть примерно на 5° ниже ожидаемой минимальной температуры окружающей среды.

Требуемое давление: 6 бар

Требуемый расход воздуха: Приблизительно 200 нормальных литров на поддон

(подлежит подтверждению).

Комплектация:

Входной роликовый конвейер, L=1530 мм, с центрирующим устройством

Установка стретч-худинга, производительность: 70 поддонов/час, включая систему управления

Выходной роликовый конвейер, L=1530 мм

Гравитационный конвейер (роликовый, без привода), L=1530 мм, с упором для тележки

Описание:

ВХОДНОЙ РОЛИКОВЫЙ КОНВЕЙЕР

Длина 1530 мм

Ширина 1380 мм

Высота 600 мм ± 50 мм

Обнаружение наличия поддона: С помощью фотоэлектрического датчика

Диаметр роликов 89 мм

Шаг роликов 150 мм

Длина роликов 1280 мм

Отделка роликов: Электролитическое оцинкование

Привод роликов: Тяговой цепью (тангенциальный привод)

Центрирующее устройство: Да, с двигателем для 2 различных размеров поддонов

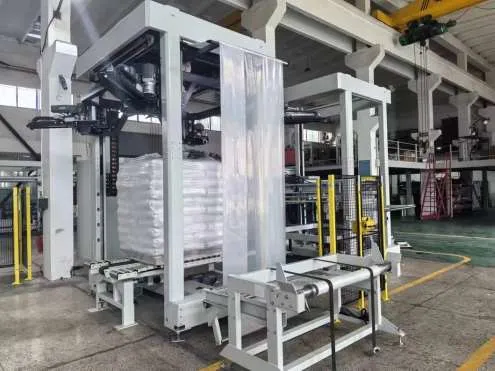

УСТАНОВКА СТРЕТЧ-ХУДИНГА

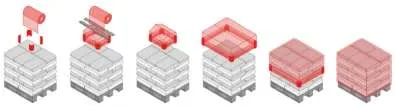

Стретч-худер создает защитный чехол из трубчатой пленки и натягивает его на поддон для фиксации груза. Когда поддон въезжает в машину, длина требуемого чехла определяется путем измерения длины, ширины и высоты груза и поддона.

После раскрытия и герметизации пленка наматывается на захваты. Каждый из захватов может перемещаться в двух направлениях для адаптации к грузу на поддоне. Захваты растягивают свернутый чехол и направляют его вниз над поддоном. Во время надевания чехла контролируется форма груза.

После того как чехол полностью надет на поддон, захваты снова поднимаются вверх. Машина отпускает упакованный поддон и затем готова к приему следующего.

Установка стретч-худинга включает в себя:

·         Основную раму стретч-худера

·         Электрический шкаф управления, укомплектованный ПЛК и операционной панелью.

·         Центральная конструкция из четырех окрашенных стальных труб.

·         Пневматическая разматывающая группа.

·         Горизонтальная рама, поддерживающая сварочный и режущий нож; резка осуществляется пневмоцилиндром.

·         Система механического раскрытия, работающая с захватами, активируемыми пневмоцилиндрами.

·         Опора рулона пленки (включая автоматическое обнаружение конца рулона).

·         Четыре (4) захвата для пленки со стальными роликами для ее навивки, изготовленные из хромированной стали.

·         Z-образная рама с 4-мя захватами для пленки, вертикальное перемещение осуществляется мотор-редуктором.

·         Центральный цепной конвейер с возможностью перемещения для работы с поддонами разных размеров.

Комплект средств безопасности:

Световые завесы с отключающей штангой на входном и выходном конвейерах.

Сетчатое ограждение по периметру с одной дверью, оснащенной блокировочным выключателем.

Технические данные

Габариты груза (ДШВ): (Д)1200x(Ш)1200x(В)1650 мм

Минимальная высота груза*: 600 мм

Максимальная высота груза*: 2000 мм

Максимальный вес поддона: 2500 кг

Высота транспортировки груза: 600 мм от пола

Диаметр рулона пленки: Макс.: 1000 мм

Толщина пленки:      90 – 200 мкм (зависит от качества пленки)

Производительность машины: ≥70 поддонов/час

ВЫХОДНОЙ РОЛИКОВЫЙ КОНВЕЙЕР

Длина 1530 мм

Ширина 1380 мм

Высота 600 мм ± 50 мм

Обнаружение наличия поддона: С помощью фотоэлектрического датчика

Диаметр роликов 89 мм

Шаг роликов 150 мм

Длина роликов 1280 мм

Отделка роликов: Электролитическое оцинкование

ГРАВИТАЦИОННЫЙ КОНВЕЙЕР (РОЛИКОВЫЙ, БЕЗ ПРИВОДА)

Длина 1530 мм

Ширина 1380 мм

Высота 600 мм ± 50 мм

Обнаружение наличия поддона: С помощью фотоэлектрического датчика

Диаметр роликов 89 мм

Шаг роликов 150 мм

Длина роликов 1280 мм

Ограничитель тележки: Да, перед разгрузочным роликовым конвейером и на полу

ЗАЩИТНОЕ ОГРАЖДЕНИЕ

Защитное ограждение вокруг установки стретч-худинга и конвейеров.

Высота ограждения составляет 1800-2000 мм

Сетчатые панели

Две пары световых барьеров для узла подачи и узла съема груженых поддонов (в начале и в конце).

  Основные компоненты:

ПЛК (PLC) Siemens

Сенсорный экран Siemens

Кнопки Schneider

Главный выключательSchneider

Контактор     Schneider

Автомат защиты двигателя Schneider

Разделительный трансформатор Schneider

В стоимость включены пуско-наладочные работы
