PLC + сенсорный экран (Siemens)

В комплекте одна пресс-форма для упаковки Алюминий/ПВХ вместе с машиной

Оснащена сервоприводом для подачи материала

Узел термоспайки и вырубки с защитной дверцей

Четырехпозиционный дисплей для простой настройки параметров

Система позиционирования по меткам

Режущий инструмент повышенной износостойкости из материала DC53

Возможность установки принтера для маркировки (дата производства/срок годности, номер партии) сменными стальными штампами (по запросу).

Система наполнения / Дозирования

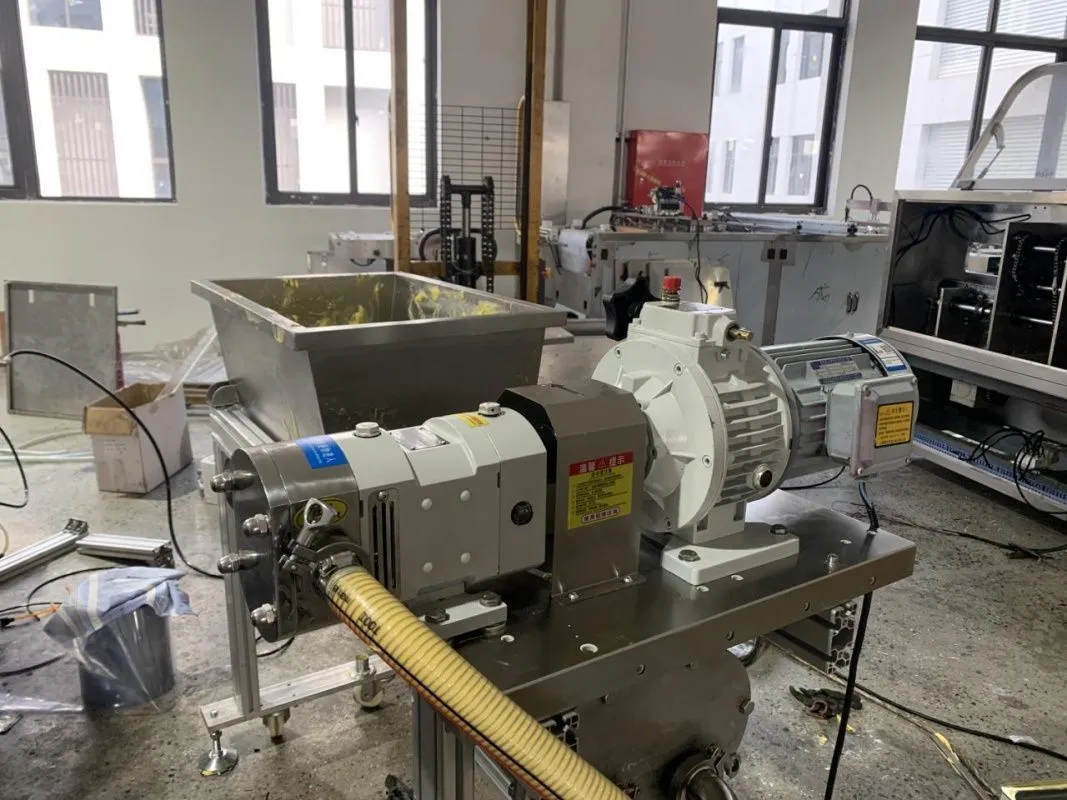

Ротационный (шестеренчатый) насос,

Бункер-накопитель с функцией перемешивания и теплоизоляции / подогрева,

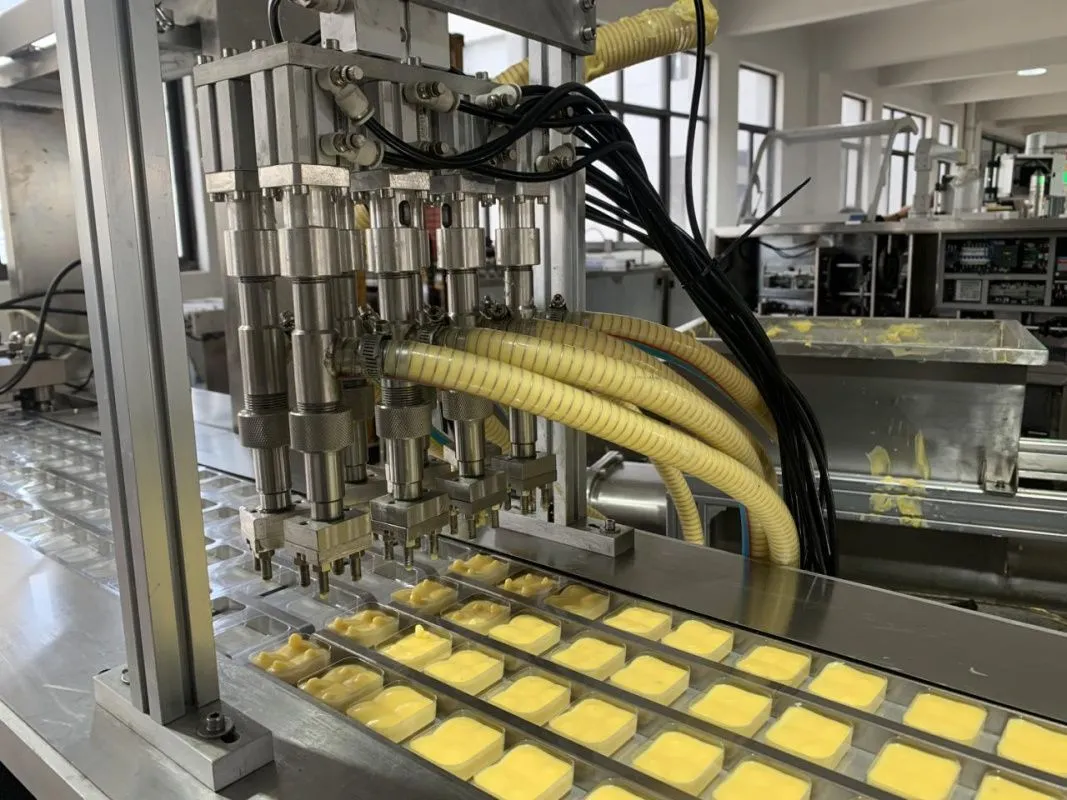

Наполнительные (дозирующие) форсунки / сопла.

Опциональное оборудование

Воздушный компрессор

Производительность: 560 л/мин

Габариты: 1340 x 470 x 810 мм

Охладитель (Чиллер)

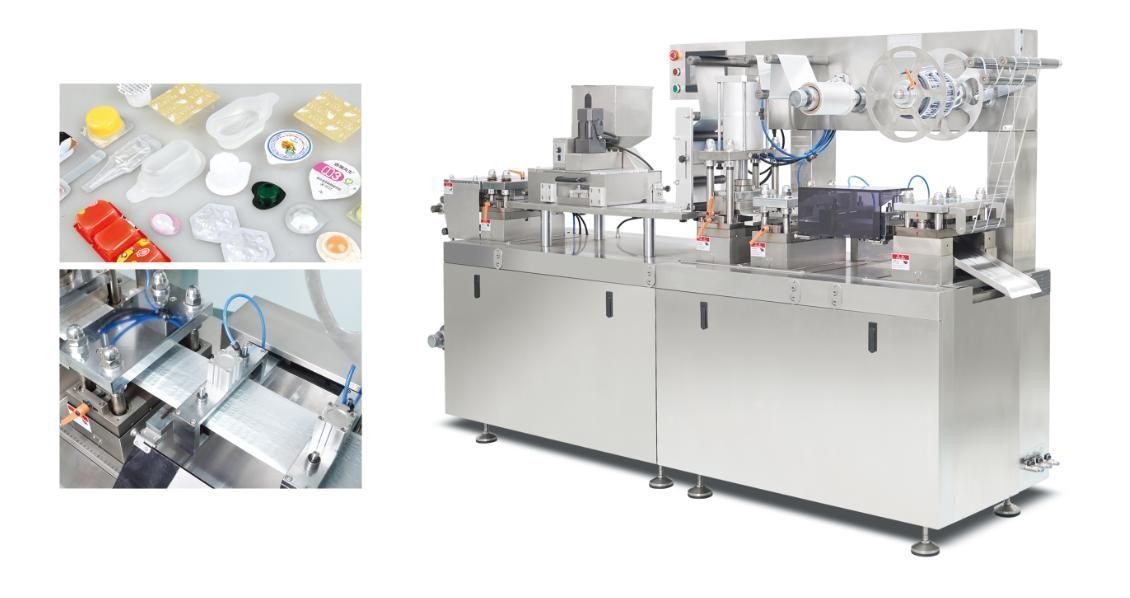

Машина интегрирует в себе оптические, механические, электрические и пневматические системы. Управляемая программируемым контроллером (PLC), она отличается современным дизайном, удобством в эксплуатации и широким набором функций; быстросменные пресс-формы, долговечность и высокое качество сборки получили признание.

Все операции выполняются автоматически в непрерывном цикле. Машина обеспечивает плавный и наглядный технологический процесс. Она подходит для упаковки различных видов продукции.

Данная машина предназначена для упаковки в форматах: алюминий-пластик, бумага-алюминий, алюминий-алюминий и др.

Машина оснащена сервоприводом тяги.

Конструкция машины более рациональна, рабочая платформа имеет балконный тип, что исключает «мертвые» зоны и облегчает очистку и техническое обслуживание.

Машина оснащена функцией автоматической сигнализации, срабатывающей при открытии защитной крышки.

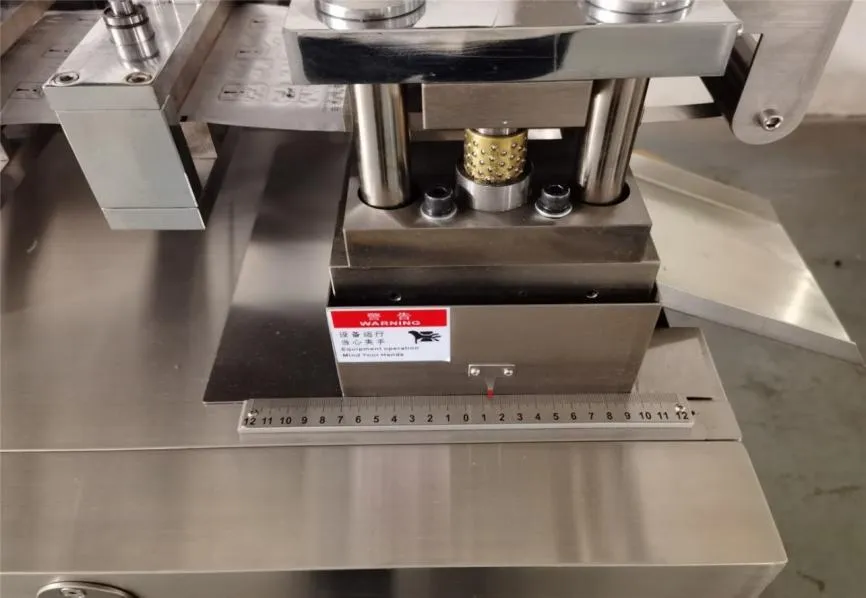

Быстросменная пресс-форма — смена оснастки осуществляется удобно и быстро, один оператор может выполнить ее за короткое время. Формующий, термоспаечный и вырубочный узлы для разных пресс-форм имеют общую базовую плоскость позиционирования, а на всех регулируемых деталях присутствуют шкальные указатели для точной настройки.

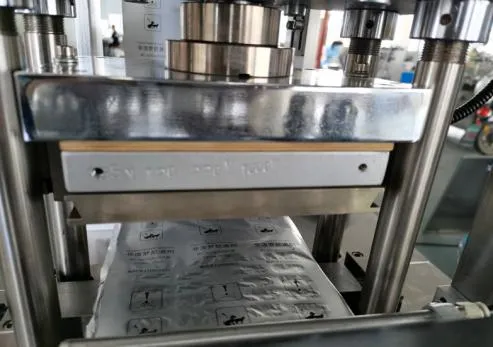

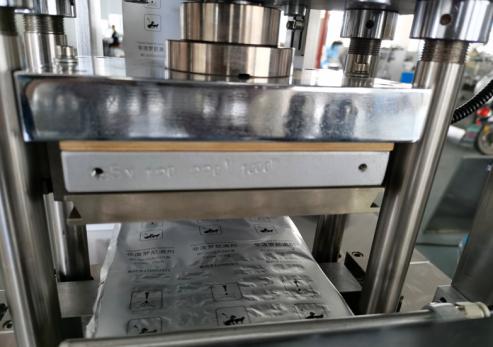

Станция термосваривания/быстросменная пресс-форма

Корпус кулачкового механизма и опорная база на четырех рабочих позициях — формования, термоспайки, тиснения, вырубки — являются подвижными и регулируемыми.

Электрические, пневматические и гидравлические системы выполнены независимо друг от друга. Такая простая и безопасная конструкция облегчает техническое обслуживание и эксплуатацию.

Технические параметры

Производительность 10–25 (Алюминий-пластик) циклов/мин

Производственная мощность 3000–8000 шт./час

Регулируемый диапазон хода 40–125 (Алюминий-Алюминий) мм

Макс. площадь формования 165 × 120 (Алюминий-пластик) мм 155 × 120 (Алюминий-Алюминий) мм

Макс. глубина формования 14 мм (возможен заказ до 26 мм) мм

Стандартный размер пластины 80 × 57 мм

Общая потребляемая мощность 5.5 кВт

Питание 380В, 50Гц В

Расход воздуха компрессора ≥ 0.2 м³/мин

Охлаждающая вода: Водопроводная или циркуляционная вода 50 л/ч

Упаковочные материалы (ширина × толщина)

Медицинский ПВХ 180 × 0.2–0.5 мм

Алюминиевая фольга PTP 180 × 0.02–0.03 мм

Общий вес 1100 кг

Основные компоненты:

Программируемый контроллер (PLC) Siemens (SINAMICS)

Сенсорная панель (экран) Siemens (SINAMICS)

Серводвигатель Inovance

Энкодер OMRON

Фотоэлектрический датчик Panasonic

Автоматический выключатель Schneider

В стоимость включены пуско-наладочные работы
