Комплектация:

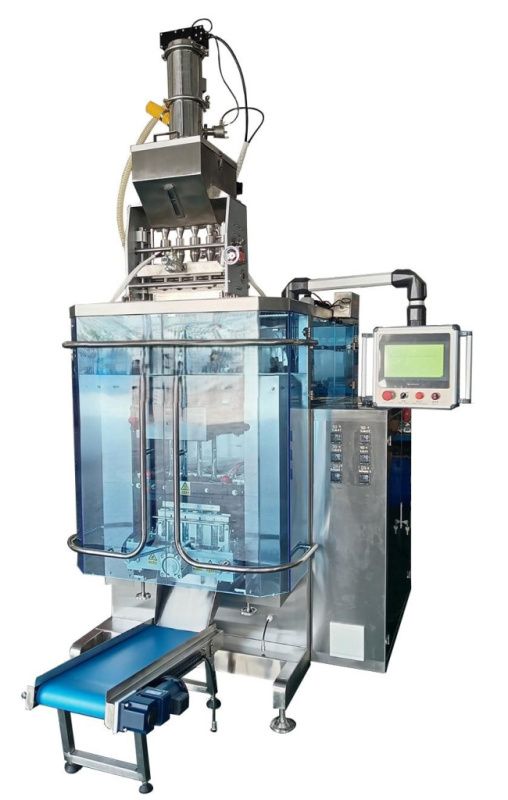

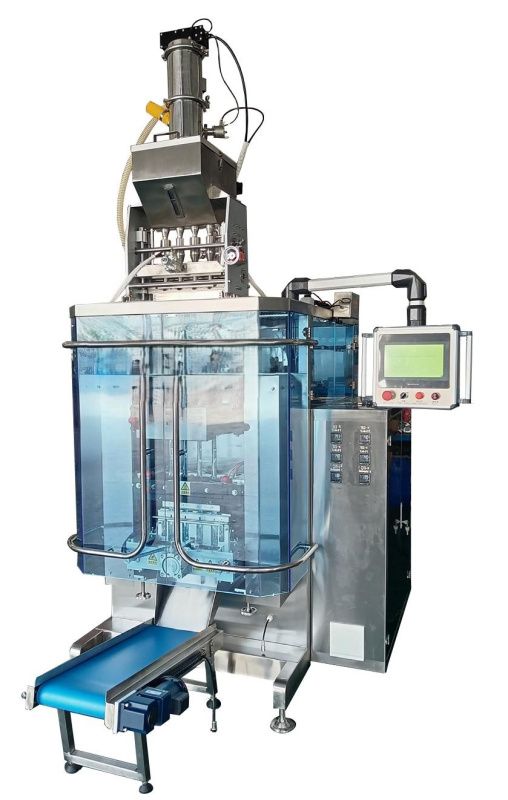

4-линейная машина для гранул, сыпучих материалов с запайкой сзади

Ленточный маркиратор

Пневматическая (вакуумная) загрузка

Применяется система двойного поперечного запаивания (двойного временного цикла), которая обеспечивает чистую область запайки и эстетичную форму пакета.

Ролик протяжки плёнки обрабатывается на круглошлифовальном станке, что обеспечивает лучшую соосность валика с последующей обработкой твёрдым анодированием, в результате чего протягивание плёнки становится более плавным и точным.

Данная машина обладает высокой степенью автоматизации и может выполнять за один цикл изготовление пакета, дозирование, наполнение, запайку, маркировку и отсечку пакета. Используется сенсорный экран и стабильное, надёжное управление на базе ПЛК.

Параметры:

Упаковываемый продукт: Гранулы / сыпучий материал

Тип дозирования: Объёмное

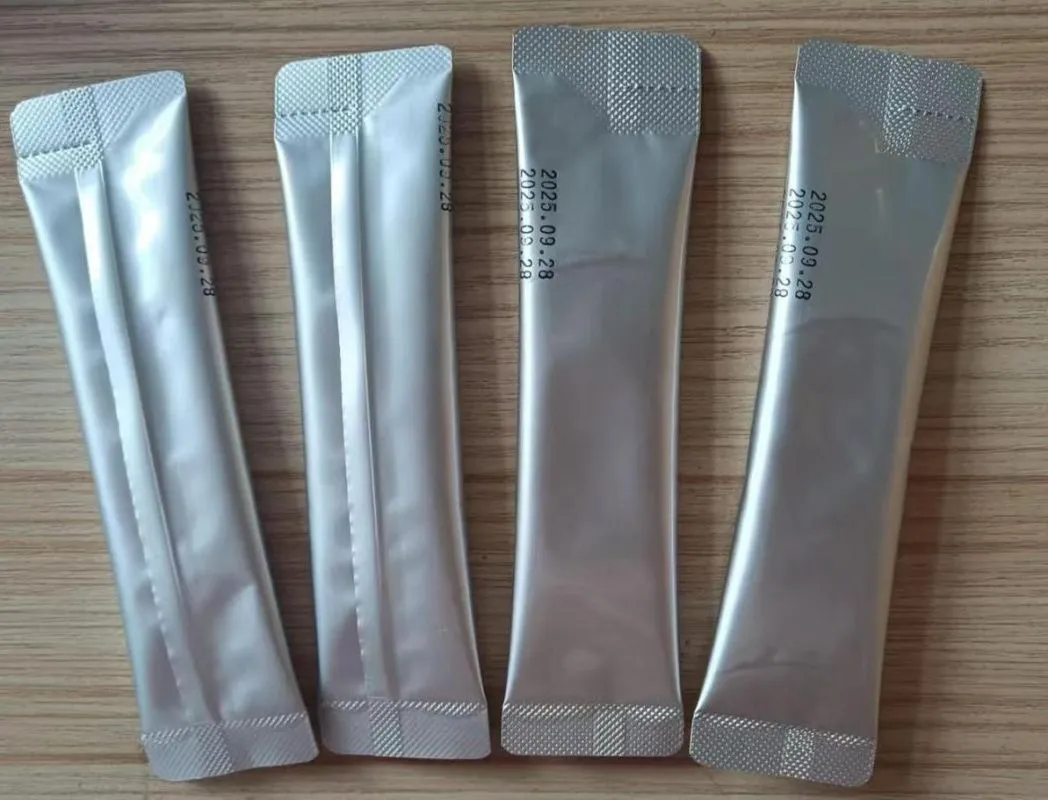

Тип пакета: Запайка сзади, срезанные круглые углы

Вес дозы 5 г

Длина пакета 120 мм

Ширина пакета 30 мм

Производительность 35-45 пакетов/линию/мин (зависит от материала)

Тип управления: ПЛК + экран (китайский/английский)

Потребление сжатого воздуха: 0,18 м³/мин, 0,6 Мпа

Компрессор не включен в стоимость

Общая мощность 3,3-8 кВт

Напряжение питания 380 В, 3 фазы, 50 Гц

Преимущества оборудования

Передовая конструкция всей машины, рациональная структура, удобная регулировка, эксплуатация и техническое обслуживание;

Внешний вид корпуса выполнен из нержавеющей стали марки 304. Основные рабочие зоны спереди закрыты рамками, а для зон наблюдения используются прозрачные акриловые панели.

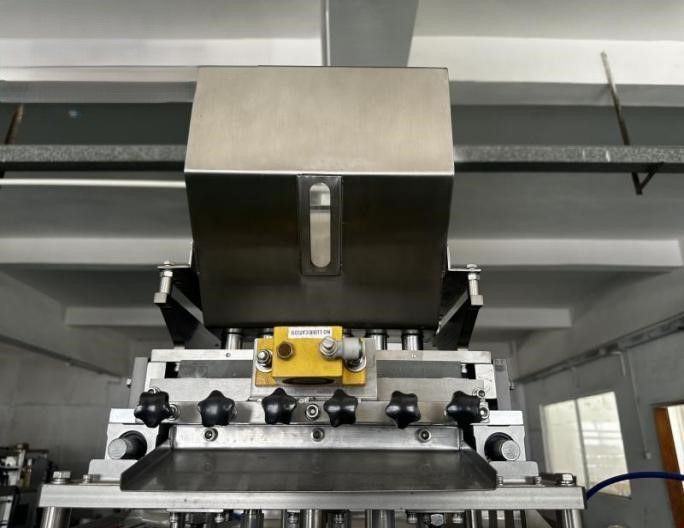

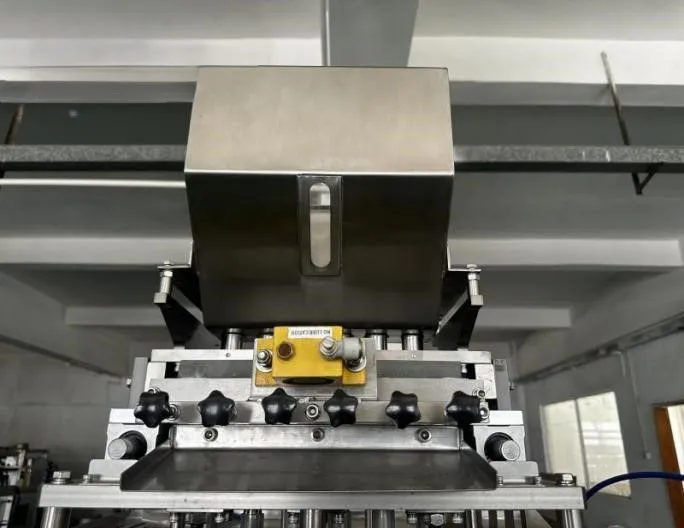

Объёмное дозирование с помощью дозировочных стаканчиков обеспечивает более точное дозирование.

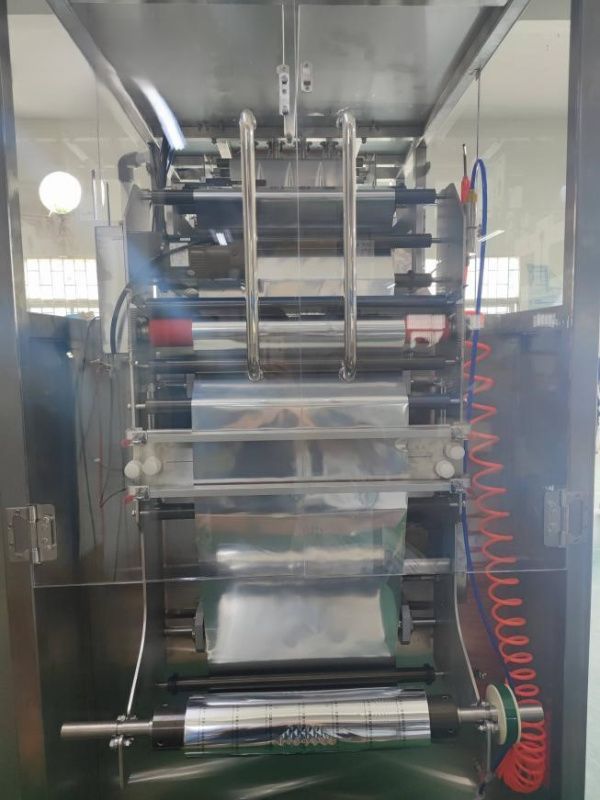

Механизм размотки гарантирует стабильную подачу композитной плёнки и оснащён функцией автоматического отслеживания материала.

Процесс формования пакета

Фиксированный упаковочный материал формирует контур пакета, а его форма естественным образом создаётся формующей машиной без образования складок.

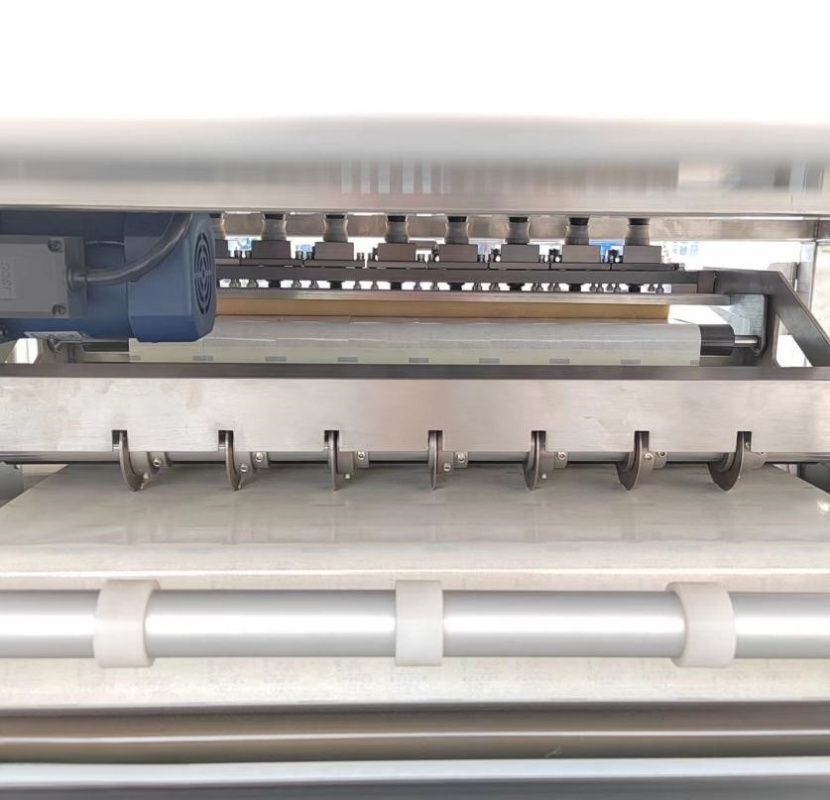

Устройство резки

Активный режущий нож для плёнки имеет собственную силовую систему. При протягивании плёнки он автоматически подаёт плёнку с режущего рулона, обеспечивая ровный край разреза упаковочной плёнки без волнообразности и заусенцев, что делает форму пакета более эстетичной.

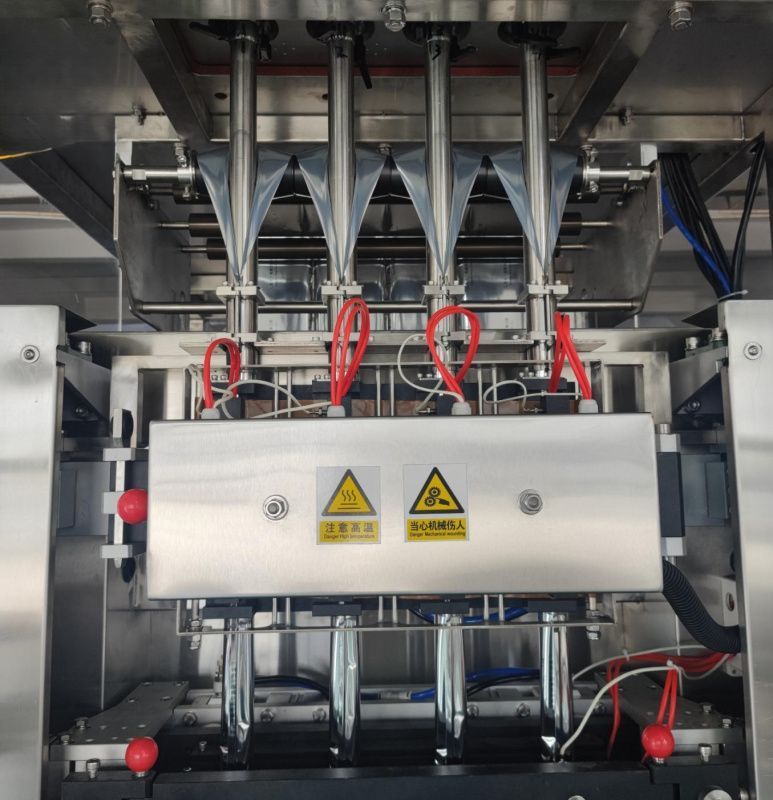

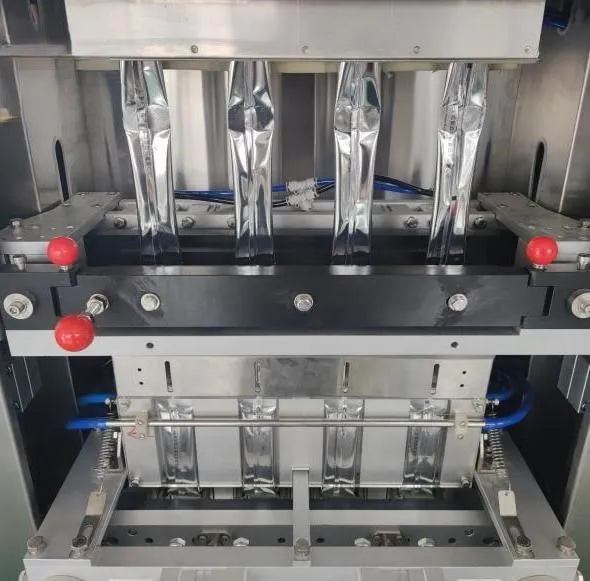

Система поперечной запайки

Используется система термозапайки, которая герметизирует упаковочную плёнку путём термического сваривания, формируя пакет.

Система поперечной запайки легко открывается, что облегчает наблюдение и очистку.

Корректирующий фотодатчик. В процессе работы машины, в соответствии с цветовой меткой на упаковочной плёнке, осуществляется автоматическое отслеживание и корректировка для предотвращения смещения упаковочной плёнки, обеспечивая её плавную подачу.

Конфигурация:

Система управления ПЛК Siemens, Германия

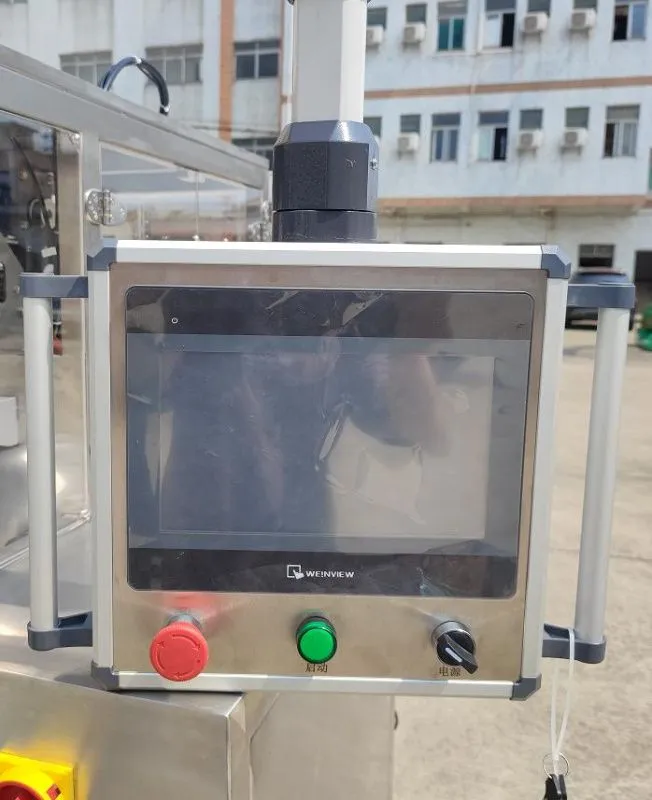

Сенсорный экран Weinview

Часть подшипников Egigas, Германия

Пневматические компоненты AirTAC

Датчики / элементы контроля Garantta

Термостатический контроллер Yatai

Твердотельные реле Xurui

Серводвигатели Delta

В стоимость включены пуско-наладочные работы
