Комплектация:

Автоматическая фасовочная машина колбасного типа

Гидравлический экструдер

Описание:

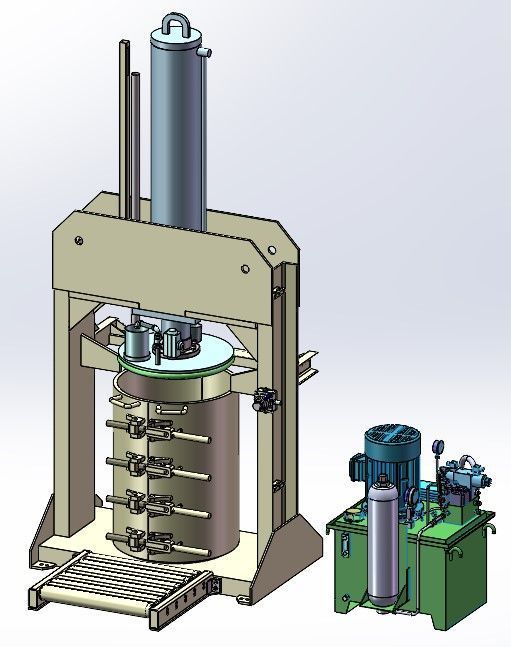

Гидравлический экструдер

Данная машина состоит из шасси, подъёмной рамы, цилиндра, прижимной плиты, герметизирующей крышки, гидравлической системы, системы стабилизации напряжения, системы контроля расхода на выходе и электрического шкафа управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конструкция: Простой тип с одним масляным цилиндром

Расчётное давление (МПа) 21 МПа

Основное усилие: 66 т, давление на выходе 2,5 МПа

Прижимная плита: Диаметр Φ570 мм

Материал: Q235, поверхность хромированная

Конструкция уплотнительного кольца: Отдельное одинарное уплотнение. Бутадиен-нитрильный каучук (NBR)

Гидравлическая станция: Маслобак: 100 л, мощность двигателя: 5,5 кВт 4Р, с гидроаккумулятором, воздушное охлаждение

Габариты ёмкости: Φ570 × H900 (мм), наружный диаметр Φ572 мм

Способ выдачи материала: Выход сверху, выходное отверстие 3″ «Зубчатый наконечник»

Мощность двигателя (кВт) 5,5 кВт

Габаритные размеры 1210(Д) × 800(Ш) × 2840(В) (мм)

Вес 1860 кг

Контакторы, автоматические выключатели, защитные автоматы и т.д.: Chint

Кнопки, сигнальные лампы: Schneider

Режим управления устройством: кнопочное управление

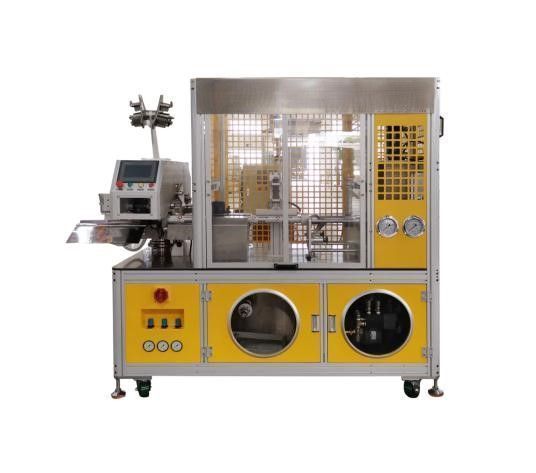

Автоматическая фасовочная машина колбасного типа

Автоматическая фасовочная машина разработана с учётом особенностей производства и предназначена в первую очередь для упаковки пастообразных материалов, таких как силиконовый герметик и полиуретановый герметик, в композитную плёнку. Машина имеет горизонтальную конструкцию, отличается компактностью, малыми габаритами и портативностью. В ней используются передовые пневматические системы, фотодатчики и интеллектуальное управление на базе ПЛК.

Основные процессы включают: изготовление рукава из гибкой упаковочной плёнки, точную дозированную фасовку под управлением ПЛК, формирование двойной клипсы (закрытие упаковки) и автоматическую отрезку готовых изделий.

Все четыре последовательно связанных этапа выполняются автоматически на единой рабочей платформе без вмешательства оператора.

Полностью автоматическая линия повышает качество продукции и эффективность производства, сокращает производственные потери и обеспечивает отличную герметичность упаковки.

Характеристики

Автоматическая протяжка упаковочной плёнки с регулируемым натяжением

Автоматическая обжимка и отрезка торца

Ручная регулировка объёма фасовки

Регулируемое давление термосварки и температура

Автоматический подсчёт количества

Свободный выбор между ручным и автоматическим режимом работы

Автоматическая индикация неисправностей и остановка машины

Основные технические параметры

Скорость фасовки: 18–25 шт/мин (скорость фасовки зависит от объёма дозирования)

Объём фасовки: 200–600 мл (мин. размер «колбаски» Φ45 мм)

Погрешность измерения объёма фасовки: ±0,5%

Ширина упаковочной плёнки: 160 мм (возможно изготовление под заказ)

Общая мощность: 9 кВт

Сжатый воздух: 0,4–0,7 МПа, расход воздуха: 0,1 м³/мин

Компрессор не включен в стоимость

Электропитание: переменный ток, 3 фазы, 5 проводов, 380 В / 60 Гц

Габаритные размеры: 2200 × 180 × 1900 (мм)

Вес: 1100 кг

В стоимость включены пуско-наладочные работы
