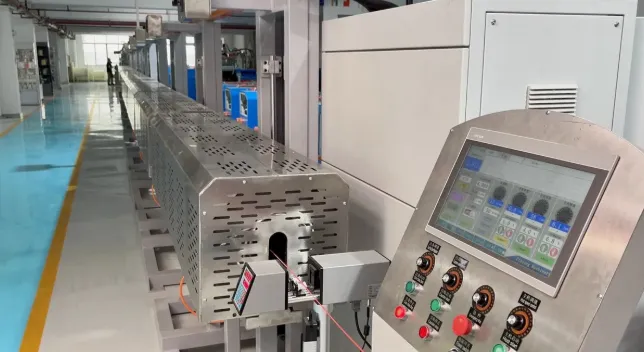

Линия экструзии силиконовых кабелей, модель 65 мм

Состав оборудования:

Бренды и материалы основных комплектующих:

1.     Подшипники: японский бренд NSK

2.     Сенсорный экран: SIEMENS

3.     ПЛК: SIEMENS

4.     Двигатель: INNOMOTICS

5.     Редуктор: CPG (Тайвань)

6.     Преобразователь частоты: YASKAWA

7.     Терморегулятор: контроллер RKC (Япония)

8.     Переключатели и кнопки: Schneider (Франция)

9.     Контактор: Shilin (Тайвань)

10. Промежуточное реле: Schneider (Франция)

11. Счётчик длины: FOTEK (Тайвань)

12. Магнитная порошковая муфта: Weizheng

13. Рама машины: лист A3 нарезается, фальцуется, затем сваривается и отжигается. Внешний вид — округлый, презентабельный, прочный и долговечный.

14. Электрический шкаф: изготавливается из листа холоднокатаной стали A3 методом резки и сварки. Современный внешний вид.

15. Водяной коллектор (водяная рубашка): изготавливается из листа нержавеющей стали методом резки и фальцовки.

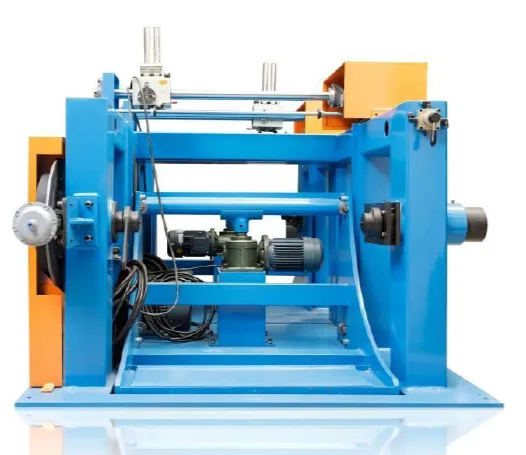

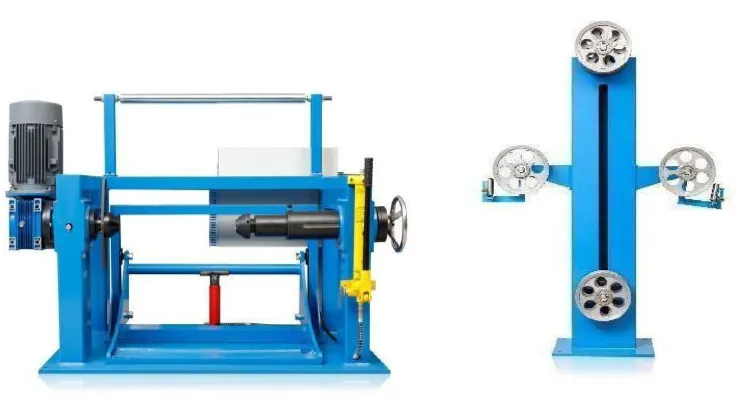

Одиночная моторизованная отдача

Применение:

Используется для отдачи провода.

Технические параметры:

Конструкция: бесшпиндельная, одностоечная, с левым и правым верхними конусами.

Способ отдачи: интеллектуальная моторизованная следящая отдача.

Способ регулировки натяжения: с вертикальным накопителем 1,8 м. Натяжение регулируется потенциометром.

Способ фиксации катушки: пневматический верхний конус + противоположный боковой фиксирующий вал.

Режим вращения катушки: с использованием моторной следящей передачи.

Размер катушки: Ø 630–800 мм (конкретный размер указывает заказчик).

Оснащена устройством торможения с датчиком обрыва и отключения провода.

Редуктор 1/2HP + электрический подъёмник для управления подъёмом.

Мощность: двигатель INNOMOTICS 7,5HP + преобразователь частоты YASKAWA 7,5HP.

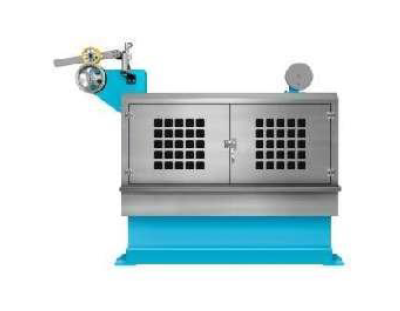

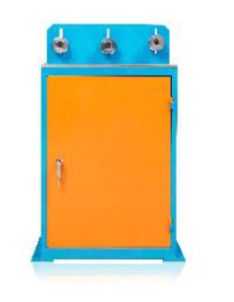

Правильное устройство с 5 колёсами

Применение:

Основная функция этого устройства — правка и рихтовка токопроводящей жилы, выходящей из отдачи. Другая функция — центрирование провода относительно головки машины. Данное устройство модернизировано и усовершенствовано на основе традиционной конструкции, добавлена функция ящика для инструментов. Это удобно для хранения и использования инструментов.

Технические параметры:

Конструкция: верхняя часть — правильное колесо, нижняя часть — ящик для инструментов, интегрированного типа.

Материалы: хромированная поверхность, не ржавеет.

Количество колёс: 5.

Количество правильных канавок: 3.

Высота прохождения провода над полом: 1020 мм, регулируемая.

Особенности:

Удобная регулировка и центрирование: правильное колесо регулируется вверх и вниз, влево и вправо, вперёд и назад — трёхмерная регулировка. Это удобно для центрирования провода относительно головки машины.

Классификация и размещение инструментов: гаечные ключи, щётки, ножницы и другой инструмент, используемый при работе; штангенциркули, фильтры, масло и другие расходные материалы; измерительные приборы, жилы и гильзы и другие комплектующие размещаются в фиксированных местах согласно категории. Формованная конструкция внутри ящика для инструментов предотвращает беспорядочный выбор и укладку, что позволяет оператору быстро проверять и извлекать инструмент, экономя время.

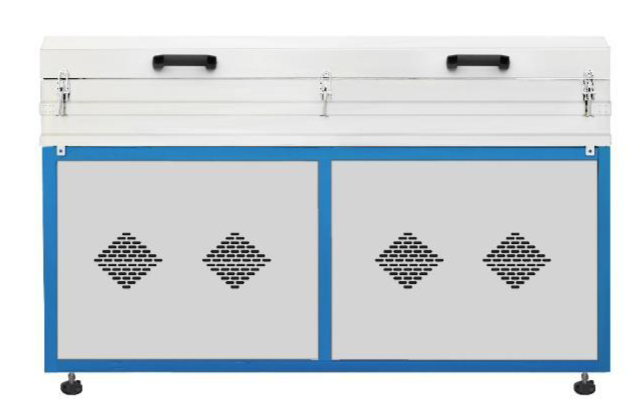

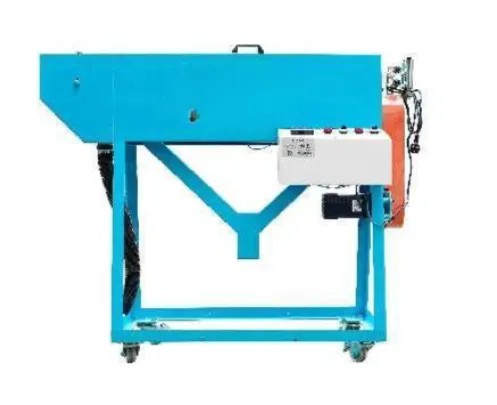

Порошковая машина

Применение:

Используется для нанесения талькового порошка на поверхность провода перед экструзией оболочки для устранения дефектов снятия изоляции.

Технические параметры:

Принцип работы: внутри расположены спиральные лопасти для перемешивания порошка, щётки для удаления порошка и нагревательная плита для нагрева талькового порошка.

Диаметр провода: ≤ Ø 25 мм.

Мощность: 120 Вт.

 Особенности:

Рабочая зона полностью закрыта, пыль не разлетается. Также имеется пылеосадительная трубка, которая собирает пыль в сборный ящик. Собранную пыль можно использовать повторно.

Тальковый порошок нагревается электрической нагревательной плитой. Температура нагрева регулируется, что делает медный провод сухим и гладким.

Простота в эксплуатации, высокая эффективность.

На опорах машины имеются колёса для удобства перемещения.

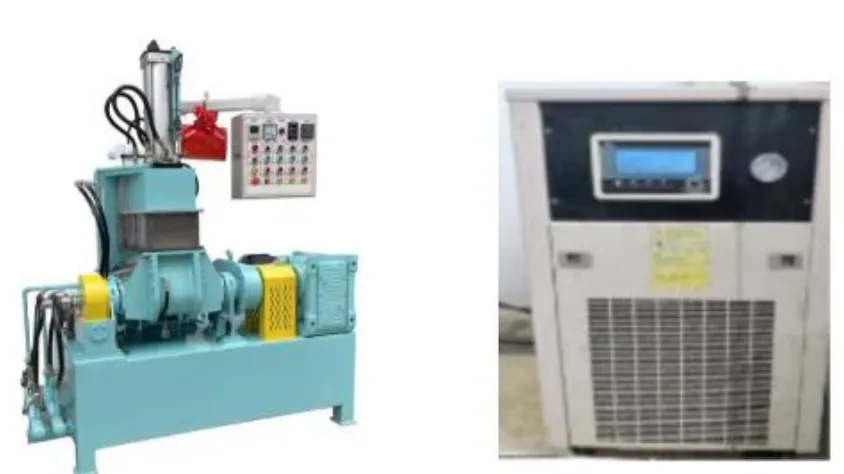

Внутренний смеситель периодического действия на 5 л (с чиллерным охлаждением)

Технические параметры:

1.     За один раз перерабатывается 4,8 кг резины.

2.     Мощность главного двигателя: 7,5 кВт.

3.     Используется редуктор с полностью закалённой зубчатой поверхностью.

4.     Номинальный объём — 5 литров; за один раз можно переработать 5 кг резины.

5.     Электрический опрокидывающий механизм и выгрузка.

6.     Максимальный угол поворота смесительной камеры — 130 градусов.

7.     Тип загрузки — фронтальный.

8.     Передаточное отношение вала смешивания — 1:1,2.

9.     Внутренняя камера смешивания имеет гальваническое утолщённое твёрдое хромирование.

10. Водяное охлаждение.

Предварительный подогреватель медного провода, 2 м

Применение:

Используя принцип индукции тока, металлический проводник отжигается и предварительно нагревается в линии перед экструзией для повышения адгезии между проводником и изоляционным слоем.

Технические параметры:

Тип: нагревательная трубка.

Скорость линии: макс. 100 м/мин.

Температура: макс. 400 °C.

Мощность машины: 4 кВт.

Установлено правильное устройство.

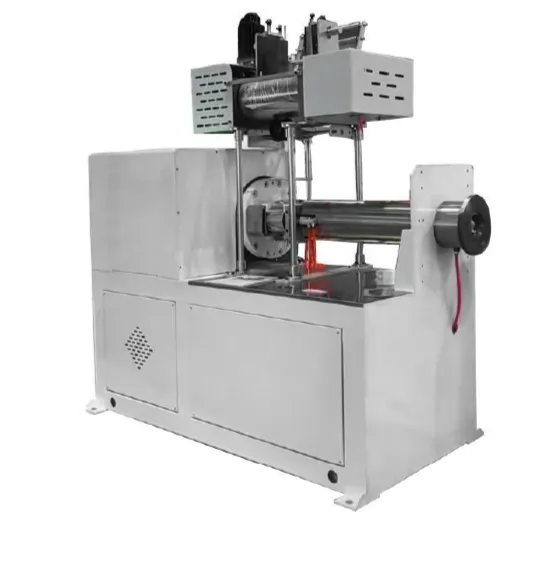

Экструдер Ø80 мм

Применение:
Подходит для силикона. Степень пластикации 100%. Макс. производительность: 70 кг/ч.

Конструкция:

Шнек:

1.     Диаметр: Ø 65 мм

2.     Соотношение L/D: 12:1

3.     Скорость вращения: 10–50 об/мин

4.     Материал: 38CrMnALA

5.     Особенности: используется новейшая технология, разработанная канадской компанией KRONG. Материал — SACM. Шнек обработан азотированием, поверхность закалена. Обеспечивает хорошую пластикацию, поверхность провода получается блестящей.

6.     Справочное изображение.

Цилиндр шнека:

1.     Внутренний диаметр: Ø 65 мм

2.     Материал: SACM

3.     Особенности: азотирование, точное шлифование внутри цилиндра. Твёрдость внутренней поверхности цилиндра выше твёрдости резьбовой поверхности шнека R2-R3.

Редуктор (итальянский тип):
Корпус редуктора отлит в квадратную форму, отожжён, изготовлен из материала HT 200–300. Высокочастотная закалка зубчатой поверхности. После точного шлифования уровень шума менее 75 дБ. Зубья принудительно смазываются маслом.

Головка (крестовина):

1.     Тип: ручное центрирование

2.     Материал: алюминиево-хромомарганцевая легированная сталь

3.     Техническая обработка: поверхность головки азотирована, канал потока точно обработан и покрыт твёрдым хромом, что обеспечивает высокую гладкость.

4.     Тип крепления головки: зажимной.

Привод:

1.     Двигатель: 15 л.с., INNOMOTICS

2.     Преобразователь частоты: 15 л.с., YASKAWA

Особенности:

1.     Простота в эксплуатации, долговечность и стабильность.

2.     Шнек экструдера разработан по тайваньской технологии экструзии. Обеспечивает хороший эффект пластикации и широкую адаптивность.

3.     Применяется высоконапорная объёмная трубная фильера, что обеспечивает большее давление расплава. Это улучшает качество трубы и позволяет экструдировать материал быстрее и стабильнее.

Вулканизационная печь, 20 м

Применение:

Подходит для предварительного нагрева провода.

Технические параметры:

Конструкция вулканизационного тракта представляет собой горизонтально открытую герметичную печь. Каждая секция — 2 метра, общая длина — 20 метров.

Нагреватель изготовлен из трубчатого электронагревателя из нержавеющей стали. Мощность нагрева — 3 кВт на секцию, общая мощность — 30 кВт.

Материал внутреннего слоя: нержавеющая сталь SUS304. Материал наружного слоя: холоднокатаная сталь с порошковой покраской + чехол из нержавеющей стали 201.

Материал изоляционного слоя: алюмосиликатная изоляционная вата.

Температура: максимум 400 °C.

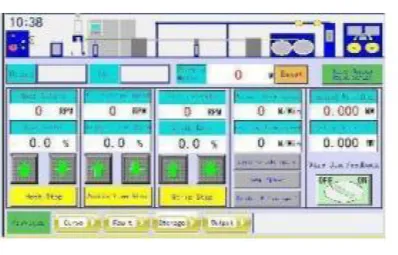

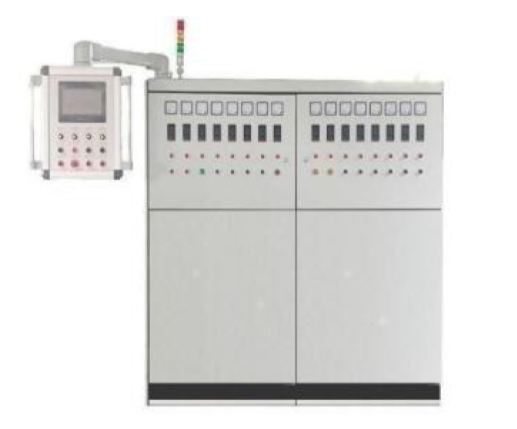

Электрический шкаф управления Siemens с ПЛК

Применение:
Для управления системой, одиночного и связанного управления экструдером, тянущим механизмом и двигателем, а также одиночного и связанного управления системой.

Технические параметры:

1.     Питание: 380 В / 3 фазы / 50 Гц

2.     Тип конструкции: нержавеющая сталь

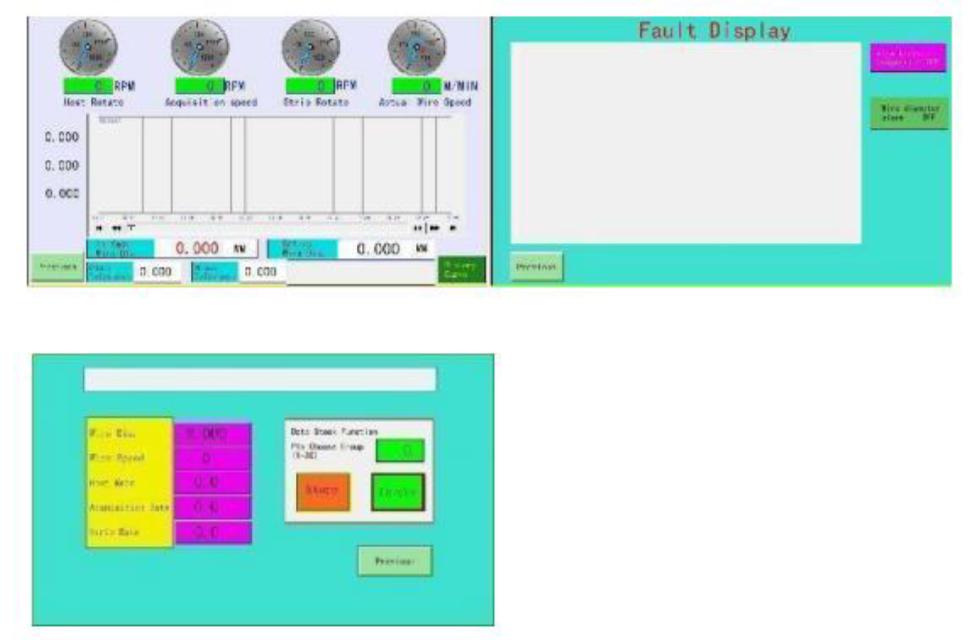

3.     Способ управления: сенсорный экран (SIEMENS) + ПЛК-система управления (SIEMENS)

4.     Покрытие электрического шкафа: экологически чистая огнезащитная краска, стандартный цвет — белый.

5.     Терморегулятор: контроллер RKC (Япония)

6.     Контактор: тайваньский Shilin или Taian

7.     Цифровой счётчик длины: Kitaski

8.     Переключатели и кнопки: Tend/Shilin

9.     Диапазон контроля температуры: 0–399 °C, полностью автоматический.

Отображаемые параметры:

1.     Индикация напряжения: стрелочный вольтметр.

2.     Индикация тока: стрелочный амперметр.

3.     Отображение скорости линии: скорость всей машины.

4.     Отображение метража: метраж приёмки.

5.     Отображение скорости: скорость шнека.

6.     Отображение наружного диаметра: данные измерения OD.

7.     Управление мощностью: управление двигателем каждого компонента через преобразователь частоты.

8.     Управление связкой: переключатель одиночного/связанного управления, односкоростная регулировка скорости.

9.     Управление одиночным действием: переключатель одиночного/связанного действия, регулировка скорости одиночного действия.

10. Охлаждение электрического шкафа: вытяжной вентилятор эффективно отводит тепло из шкафа.

11. Система освещения шкафа: при открытии дверцы включается внутреннее освещение, при закрытии — выключается.

12. Стандарт электромонтажа: Международная электротехническая комиссия (IEC).

Особенности:

1.     Точный контроль температуры и тихий электрический шкаф: чтобы избежать шума в шкафу от использования контакторов и отказов машины из-за короткого срока службы контакторов, в стандартных шкафах нашей компании используются терморегуляторы для контроля температуры. Точность контроля температуры — 1 °C. Электрические компоненты имеют длительный срок службы, шкаф работает тихо и без шума.

2.     Интеллектуальная сигнализация, экономия рабочей силы: в производстве неизбежны обрыв провода, отсутствие материала, прибытие метража, выход диаметра провода или других параметров за пределы допуска. Чтобы снизить трудоёмкость оператора, интеллектуальная система сигнализации подаёт сигналы.

3.     Цифровое управление для снижения затрат: для облегчения контроля и инспекции применяется платформа цифрового управления, которая чётко отображает время запуска.

Электрический шкаф оснащён влагозащитными, термостойкими, пылезащитными и грызунозащитными уплотнениями. Вспомогательная функция для обеспечения безопасности оборудования и персонала.

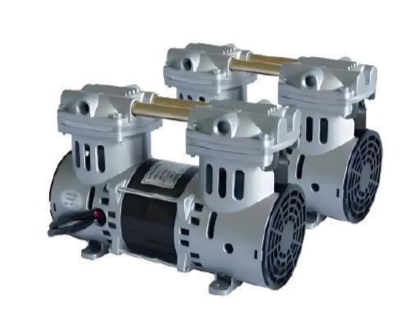

Вакуумная машина

Применение:

Используется для перекачки или создания давления газов и других неагрессивных, нерастворимых в воде газов без твёрдых частиц для создания вакуума или давления в закрытых контейнерах с целью удовлетворения технологических требований. Допускается небольшое количество жидкости для смешивания с вдыхаемым или сжатым газом.

Технические параметры:

Предельный вакуум: 0,097 МПа

Макс. скорость откачки: 0,45 м³/мин

Мощность: 0,8 кВт

Система водяного охлаждения: 6 секций охлаждения — 1 секция шнека, 1 секция загрузочного устройства, 2 секции крестовины, 2 секции цилиндра шнека. Циркулирующая водопроводная вода для охлаждения при нормальной температуре.

Лазерный измеритель диаметра

Применение:

Онлайн-контроль диаметра экструдированного провода.

Технические параметры:

Диаметр провода: Ø 0,1–25 мм

Разрешение: 0,001 мм

Точность: ±0,002 мм

Скорость сканирования: 600 раз/с

Мощность: ≤ 15 Вт

Источник питания: переменный ток 100–240 В, 50/60 Гц

Температура: от −5 °C до +50 °C

Особенности:

Онлайн-измерение и контроль наружного диаметра для любого провода и кабеля.

Бесконтактное измерение, высокая скорость обнаружения, высокая точность и стабильная работа.

Используется импортная оптическая линза. Благодаря влиянию точного литья под давлением из алюминиевого сплава качество более гарантировано.

Счётчик длины

Применение:

Используется для измерения длины кабеля.

Технические параметры:

1.     Конструкция: намоточного типа.

2.     Диаметр колеса: Ø 159,15 мм, длина окружности — 500 мм.

3.     Подходящий диаметр: макс. 25 мм.

4.     Метод обнаружения: инфракрасный фотоэлектрический датчик.

5.     Отображение длины: цифровой дисплей.

6.     Регулируемый коэффициент метража: машина позволяет задавать и регулировать коэффициент подсчёта метража в соответствии с допуском наружного диаметра мерного колеса, различными диаметрами провода и разными коэффициентами трения. Это повышает точность подсчёта метража.

Особенности:

1.     Функция защиты от обратного хода: внутри мерного колеса счётчика установлен односторонний подшипник. Счётчик может вращаться только в одном направлении во время производства и не может вращаться в обратном направлении. Это эффективно предотвращает натяжение провода из-за повторного подсчёта метража. Провод не будет оттягиваться назад натяжением накопителя, в результате чего при смене катушки не потребуется повторная настройка — экономия рабочей силы.

2.     Защита данных при отключении питания: как при обычном выключении, так и при внезапном отключении питания устройство подсчёта метража автоматически защищает и сохраняет данные на длительное время, а после включения питания отображает исходное значение.

3.     Функция предварительной установки метража: когда количество метров достигает заданного значения, система подаёт сигнал оператору для подготовки к смене линии и катушки.

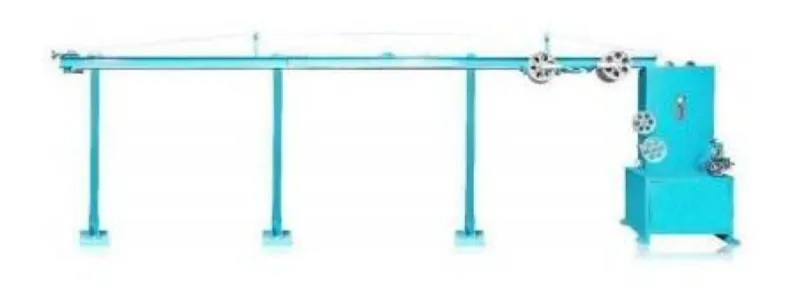

Горизонтальный накопитель

Применение:
Используется для контроля натяжения и хранения провода.

Технические параметры:

1.     Конструкция: параллельного верхнего типа, двутавровая балка, параллельное двухстержневое скольжение, многожильный стальной трос Ø 6–8 мм.

2.     Накопитель длины: диаметр Ø 350 мм, анодирование, материал — алюминиевый сплав ZL101.

3.     Двигатель: 2 л.с.

4.     Тормоз: магнитная порошковая муфта 20 кг.

5.     Макс. счётчик длины: 200 м.

6.     Длина направляющей: 9 м.

7.     Двойное устройство обнаружения: синхронизатор линейного контроля натяжения, пружина сжатия крайнего предохранительного устройства против столкновений.

Особенности:

1.     Автоматическая регулировка скорости приёмной катушки.

2.     Поддержание постоянной скорости линии и натяжения приёмки. Кабель не будет оттягиваться.

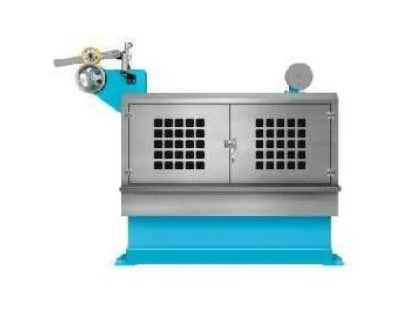

Герметичный двухколёсный тянущий механизм

Применение:
Подходит для протяжки проводов и кабелей.

Технические параметры:

1.     Диаметр колеса: Ø 350 мм, 4 канавки.

2.     Материал: двойное тянущее колесо из алюминиевого сплава, динамическая балансировочная коррекция.

3.     Переключение передач: 4-секционная коробка передач позволяет быстро переключаться между быстрым, средним и медленным режимами в зависимости от диаметра провода.

4.     Двигатель: 5 л.с., INNOMOTICS.

5.     Преобразователь частоты: 5 л.с., YASKAWA.

6.     Скорость: макс. 500 м/мин.

Особенности:

1.     Закрытый корпус водяного бака из нержавеющей стали предотвращает разбрызгивание охлаждающей воды наружу.

2.     Стабильность: машина обеспечивает отсутствие проскальзывания, стабильный диаметр провода, отсутствие растяжения и сплющивания провода в условиях низкого натяжения. Повышает качество продукции и снижает процент брака.

3.     Простота в эксплуатации: тянущее колесо имеет глубокую конструкцию канавки, что снижает вероятность выхода провода из канавки при обрыве и низком натяжении, а также предотвращает повторную заправку провода.

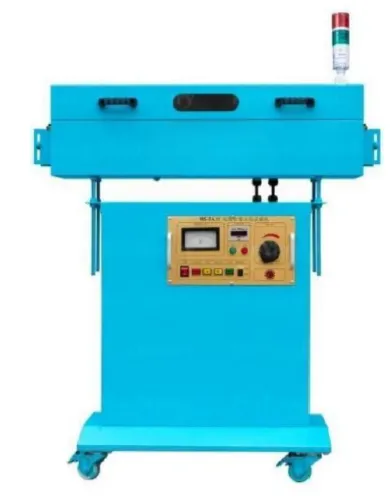

Тестер искрового пробоя

Применение:
Для обнаружения дефектов изоляции различных проводов и кабелей.

Технические параметры:

1.     Электропитание: переменный ток 220 В / 380 В

2.     Максимальное напряжение обнаружения: 15 кВ

3.     Длина электрода: 600 мм

Особенности:

1.     Мгновенные искры не повреждают качественную изоляцию токопроводящей жилы.

2.     Имеется связующий сигнальный контроль с приёмным устройством, а также защита при отказе основного блока или пуска.

3.     Быстрое обнаружение проколов и разрывов изоляции токопроводящей жилы.

4.     Звуковой и световой сигналы тревоги соответствуют стандартам безопасности UL, CSA, VDE, CCC и другим международным стандартам.

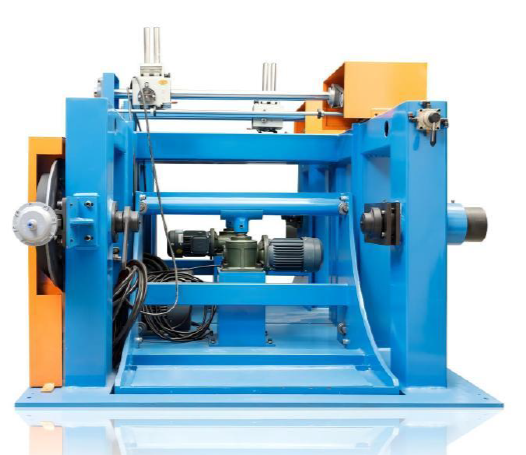

Одиночная бесшпиндельная приёмная машина

Применение:
Для намотки кабеля.

Технические параметры:

1.     Тип: бесшпиндельный, одностоечный, с левым и правым верхними конусами.

2.     Способ отдачи: интеллектуальная моторизованная следящая отдача.

3.     Способ фиксации катушки: цилиндровый замок.

4.     Режим вращения катушки: с использованием моторной следящей передачи.

5.     Размер катушки: Ø 800–1250 мм (конкретный размер указывает заказчик).

6.     Оснащена устройством торможения с датчиком обрыва и отключения провода.

7.     Редуктор 1/2HP + электрический подъёмник для управления подъёмом.

8.     Мощность: двигатель INNOMOTICS 10 л.с. + преобразователь частоты YASKAWA 10 л.с.

В стоимость включены пуско-наладочные работы.
