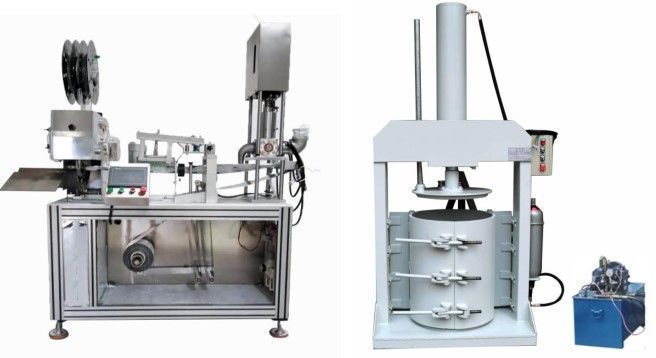

Автоматическая упаковочная машина для колбасных изделий представляет собой трубчатую упаковочную машину из композитной пленки, которая подходит для пастообразных материалов, таких как силикатный герметик и полиуретановый герметик.

Станок имеет горизонтальную конструкцию, компактен по конструкции, имеет небольшие размеры и портативен. В нем используются передовые пневматические технологии (оригинальный пневматический электромагнитный клапан SMC), фотоэлектрический контроль и интеллектуальное управление с помощью ПЛК, а также надежная технология механической конструкции.

Станок содержит два комплекта системы сервоуправления. Весь процесс сварки пленки, заливки, зажима пленки, изгиба и обрезки.

Производственный процесс полностью автоматизирован на интегрированной рабочей платформе, без ручного вмешательства, с точным весом начинки. Он также оснащен уникальной системой отключения серийной съемки, а каждый узел связи оснащен системой мониторинга аварийных сигналов. Перейдя на страницу аварийных сигналов, вы можете напрямую найти место неисправности.

Техническая конфигурация оборудования

Система управления серводвигателями Delta (Тайвань)

Сенсорный экран (отображается на сенсорном экране системы сигнализации обнаружения неисправностей) DOP-B07S410 Delta (Тайвань)

Программируемый контроллерDVP40EHOOT Delta (Тайвань)

ПЛК Delta (Тайвань)

Пневматическая система - электромагнитный клапан, счетчик, цилиндр, датчик и т.д. SMC (Япония), AirTAC (Германия)

Шариковый винт SFU4010*350 TBI (Тайвань)

Подшипник NSK (Япония)

Сальник ODI (Япония)

Модуль контроля температуры Delta (Тайвань)

Контроллер сигнализации о разрыве пленки Omron (Япония)

Твердотельные реле NKK (Япония)

Бесконтактный переключатель Autonics (Корея)

Основные функции:

Контейнер для использования: мягкая упаковка из алюминиевой пленки с наружным диаметром 20-50 мм (настраивается в соответствии с фактическими потребностями клиентов)

Упаковочная пленка с автоматическим натяжением, автоматическое запечатывание, резка, термосваривание, регулируемое давление и температура

Многофункциональный контроллер, автоматическое отображение сигнала тревоги и отключение в случае неисправности

Станция с кодом распыления (без струйного принтера)

Технические параметры:

Применяемый клеящий материал: стеклоцемент, силикагель, герметик и т.д.

Используемая тара: мягкая упаковка из алюминиевой пленки.

Автоматическая герметизация.

Параметры упаковки: объем: 500-750 мл, погрешность заполнения: ± 2 г

Скорость заполнения: 18-25 шт/м

Используются два комплекта серводвигателей Delta (одинарная дозирующая машина)/три комплекта серводвигателей Delta (двойная дозирующаямашина)

Мультикинетический контроллер и цифровой сенсорный вход для автоматической регулировки.

Автоматическая сигнализация: каждый узел способен обнаруживать неисправности.

Габаритные размеры: 2000*1100*1950 мм

Вес: 700 кг

Основные компоненты:

Источник питания: два комплекта серводвигателей Delta

Управляющие электроприборы: Переключатели Schneider, ABB NKK, Delta

Расчетное давление (МПа) 20 МПа

Общее давление 60 т или настраивается в зависимости от вязкости герметика

Материал прижимной пластины 45#

Диаметр прижимной пластины (мм) 562 мм

Конструкция уплотнительного кольца: Разделение на одно уплотнительное кольцо

Режим подъема: гидравлический

Ход цилиндра 1050 мм

Технические характеристики бака для зарядки

φ570×H900 (мм); внутренний диаметр: φ570 мм, наружный диаметр: φ572 мм

Форма выпуска: Верхний выпускной патрубок: Калибр выпуска: 3 " зубчатая

насадка

Габаритные размеры: Длина 1200 Ширина 800 Высота 2600 (мм)

Общая мощность (кВт) 3,7 кВт

Электрический шкаф

Режим управления: логическая схема, 24 В постоянного тока

Источник питания: переменный ток 3× 380 В 50 Гц

Используются 4 контактора Siemens, воздушные выключатели, автоматические выключатели и т.д.

Промежуточных реле: Японские переключатели NKK

Режим работы оборудования: кнопочное управление

Прокладка для герметизации прижимной пластины

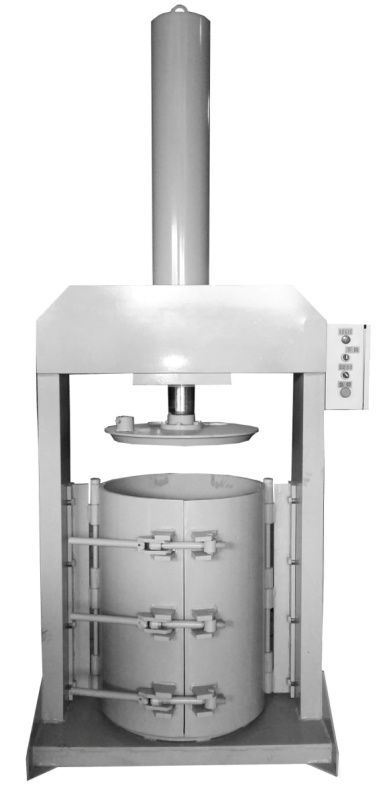

200-литровый экструдер совместим с разливочной машиной, он подходит для материала, который обладает определенной ликвидностью. Выпускное и вытяжное отверстия, установленные на пресс-плите, особенно подходят для материала с высокой вязкостью, имеют простую конструкцию и удобны в эксплуатации. Он состоит из конструкции затвора, опорной прижимной плиты, гидроцилиндра, гидравлического пресса и электронной системы управления.

При заполнении бочек защитная пластина должна плотно удерживать бочку и закрепляться до максимально плотного состояния.

Открывать или закрывать ограждение можно только в том случае, если валик не касается материала корпуса. При нажатии на валик человек должен находиться на безопасном расстоянии более 0,5 метров от ограждения.

Технические данные:

Давление (МПА) 20

Общее давление 60 тонн

Материал для пресса: углеродистая сталь 45#

Диаметр пресса 5 мм пластина (мм)

Ход гидроцилиндра 1050 мм

Технические характеристики

Внутренний диаметр бака Φ570*H900 (мм) Φ570, внешний диаметр бака φ572 мм

Диаметр верхнего выпускного отверстия для выпускного отверстия: 3”

Габаритные размеры L 1200*W 800*H 2600 мм

В стоимость включены пуско-наладочные работы
