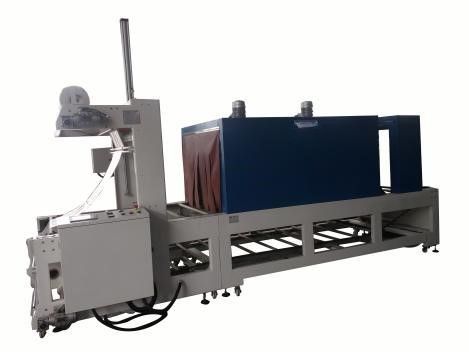

Данная модель разработана и ориентирована на шинную промышленность.

В машине используется ПЛК-управление и человеко-машинный интерфейс. После упаковки продукция имеет аккуратный и компактный внешний вид, что обеспечивает сохранность качества продукции и удобство транспортировки.

Процесс упаковки: Подача → Запайка в рукав → Сборка (сжатие) → Охлаждение → Съем

Подача: Оператор вручную помещает шину на роликовый конвейер для подачи.

Запайка в рукав: Пневматический цилиндр запайки и пневматический цилиндр резки пленки работают одновременно, завершая запайку и резку.

Сборка (сжатие): После запайки упакованный продукт поступает в устройство сжатия для сжатия.

Охлаждение: После сжатия продукт поступает в устройство охлаждения, расположенное в хвостовой части машины.

Съем: Оператор вручную снимает полностью упакованную шину.

Технические параметры:

Форма упаковки: Упаковка в рукав (чулок).

Спецификация упаковки: Ø 700, W 250 мм.

Внешний диаметр упаковки: 700 мм.

Скорость упаковки: около 3–5 упаковок/мин.

Упаковочный материал: ПЭ-пленка для усадочной упаковки.

Требования к электропитанию: 380 В ± 10%, 50 Гц.

Требования к сжатому воздуху: 0,6 МПа, 0,96 л/мин (воздушный компрессор приобретается покупателем отдельно).

Высота рабочего стола 850 + / - 50 мм

Мощность 1800 Вт

Время / температура запайки 1,5–3,5 с / постоянная температура

Ширина / толщина упаковочной пленки: МАКС 1100 мм / 0,05–0,15 мм

Термоусадочная печь

Скорость конвейера Макс. 10 м/мин

Размеры машины 4700 × 1400 × 2050 мм (может быть изготовлена по размерам заказчика на месте)

Максимальный размер упаковки Ø 800 мм

Напряжение питания: Трехфазная, трехпроводная, 380 В / 50 Гц

Общая мощность: Мощность нагрева 48 кВт·ч, мощность при периодической работе 45 кВт·ч.

Мощность 0,75 кВт, мощность двигателя вентилятора 0,75 кВт

Конструкция и особенности оборудования:

Первая секция запайки использует технологию горячей резки, что обеспечивает прочное соединение шва, ровные края и высокое качество соединения.

Корпус запайки приводится в движение пневматическим цилиндром, что гарантирует стабильность и надежность резки пленки.

Подача осуществляется с помощью роликового конвейера.

Нагревательная часть использует электронагревательные трубки из нержавеющей стали, которые обеспечивают стабильное и равномерное рассеивание тепла и длительный срок службы.

Конфигурация:

ПЛК Delta

Главный выключатель Chint

Сенсорный экран Delta

Частотный преобразователь Delta

Фотоэлектрический датчик Kenson

Контроллер температуры Omron

Двигатель конвейера Wanxin

Пневматический цилиндр запайки AirTAC

Электромагнитный клапан AirTAC
