Станок для розлива энергетических напитков в железные банки
Продукт: Газированные безалкогольные напитки (CSD)
Скорость: 15 000 баррелей в час (330 мл)
Материал банки: алюминий
Объем: 330 мл, 500 мл
Крышка: не установлена
Температура наполнения: не подтверждена
Производительность: 130 000-15 000 л/ч (330 мл)
Он подходит для розлива и герметизации алюминиевых банок для пива и газированных безалкогольных напитков. Он оснащен передовым устройством, электрическим оборудованием и технологией пневматического управления. Станок обладает такими характеристиками, как удобство розлива, высокая скорость, контроль уровня жидкости, надежная укупорка, синхронизация по частоте, меньшие потери материала. Его можно оборудовать системой дистанционного управления.
Схема работы

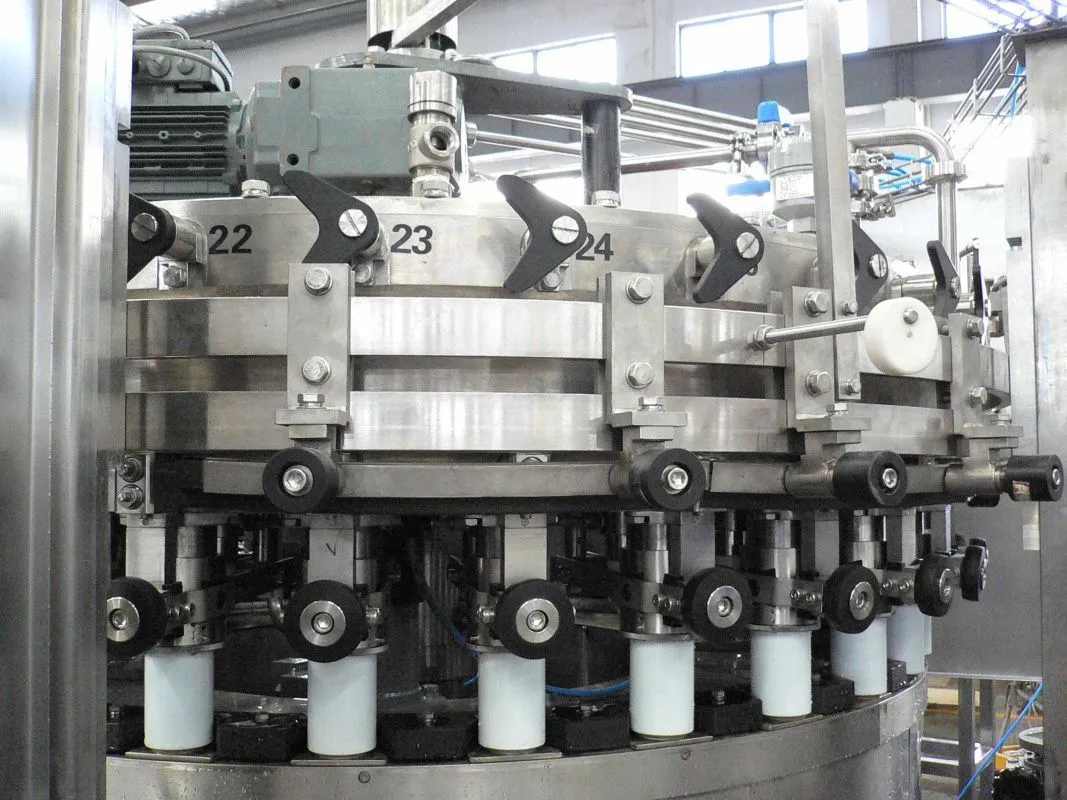

Банки одна за другой вставляются на платформу для хранения банок с помощью подающего винта и звездообразного колеса. После при промывке СО2 центрирующий стакан заправочного клапана опускается в банку; расстояние между заправочными клапанами и банками регулируется пружинящим пластиковым кольцом. Движение центрирующего стакана по криволинейной траектории обеспечивается пластиковым направляющим колесом. После наполнения банки клапан закроется, воздух будет удален, и из банки поднимется центрирующий стакан. Наполненная банка будет отправлена на конвейер, а затем в укупорочную машину. Закаточная часть станка снимет крышку, завернет банку за край и повернет кромку для завершения герметизации с помощью кулачка. Имеется устройство для смыва пены под высоким давлением. После этого банка подается в систему транспортирования.
Основные характеристики
Полностью герметичная конструкция резервуара, которая отличается красотой, лаконичностью, простотой и высокой эффективностью эксплуатации;
Высокоточные клапаны с большой подачей для удовлетворения производственных требований;
Специально разработанная конструкция ролика, которую легко регулировать, фиксировать и обеспечивать герметизацию.
Удобная панель управления с высокой расширяемостью.
В подающем жидкость клапане используется высокоточный механический клапан, быстрая скорость наполнения, высокая точность уровня жидкости.
Для наполнения используется герметизирующий чан, разработанный из 304 материалов, для обеспечения наполнения под постоянным давлением.
Расход подающего клапана>125 мл/с.
В главной передаче используется зубчатый ремень и коробка передач открытого типа, что обеспечивает высокую эффективность и низкий уровень шума.
В главном приводе используется бесступенчатое изменение скорости для преобразования частоты, весь станок управляется с помощью ПЛК; укупорочная машина и фасовочная машина оснащены соединительной муфтой для обеспечения синхронизации работы двух машин.
Способ наполнения заключается в заполнении под постоянным давлением, с высокой скоростью наполнения и стабильным действием.
Внедрена швейцарская технология укупорки (Ferrum).
Укупорочная тележка оснащена закалкой из легированной стали высокой твердости (HRC ≈ 62)
С функцией автоматической промывки CIP.
С централизованной системой смазки.
Подача банок осуществляется без использования системы управления.

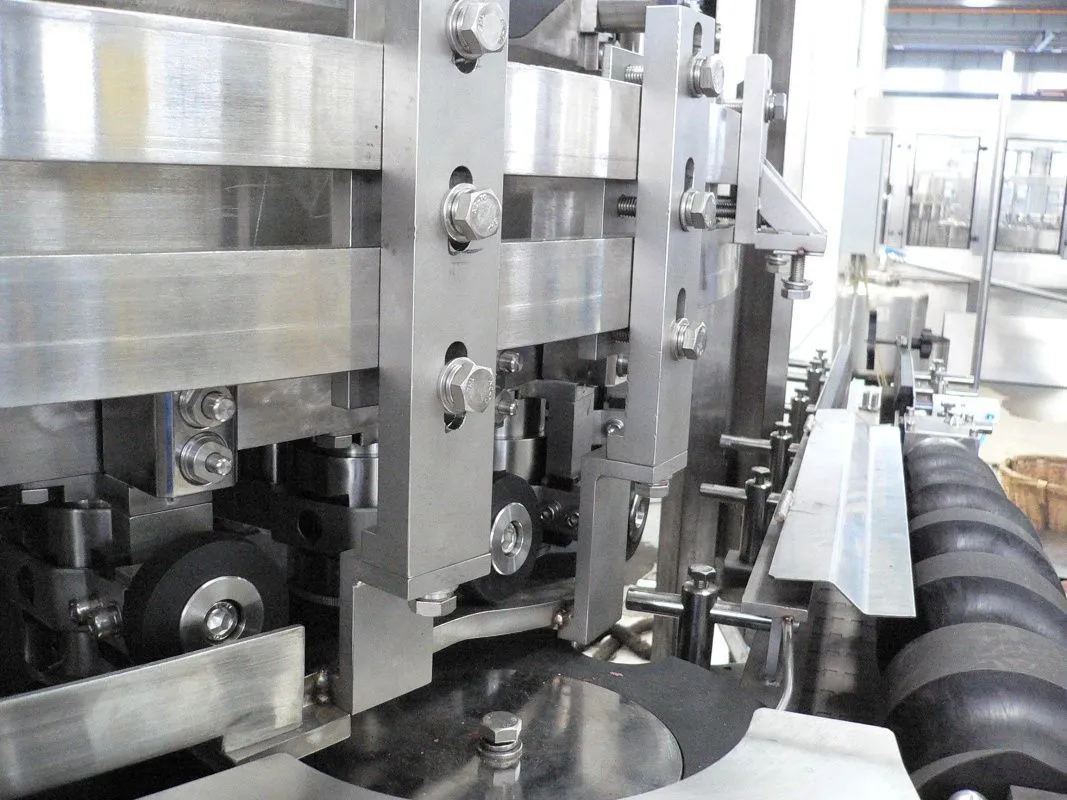

Комбинация подающего винта и звездочки.
Наполнение:
Промывка CO2
Швеллер
Стойка изготовлена из высококачественной углеродистой стали, имеет антикоррозийную обработку и напыляемую поверхность.
Поверхность покрыта SUS304.
Электронные компоненты, такие как ПЛК и преобразователь, изготовлены Mitsubishi, Omron и т.д., пневматические устройства также от всемирно известных брендов.

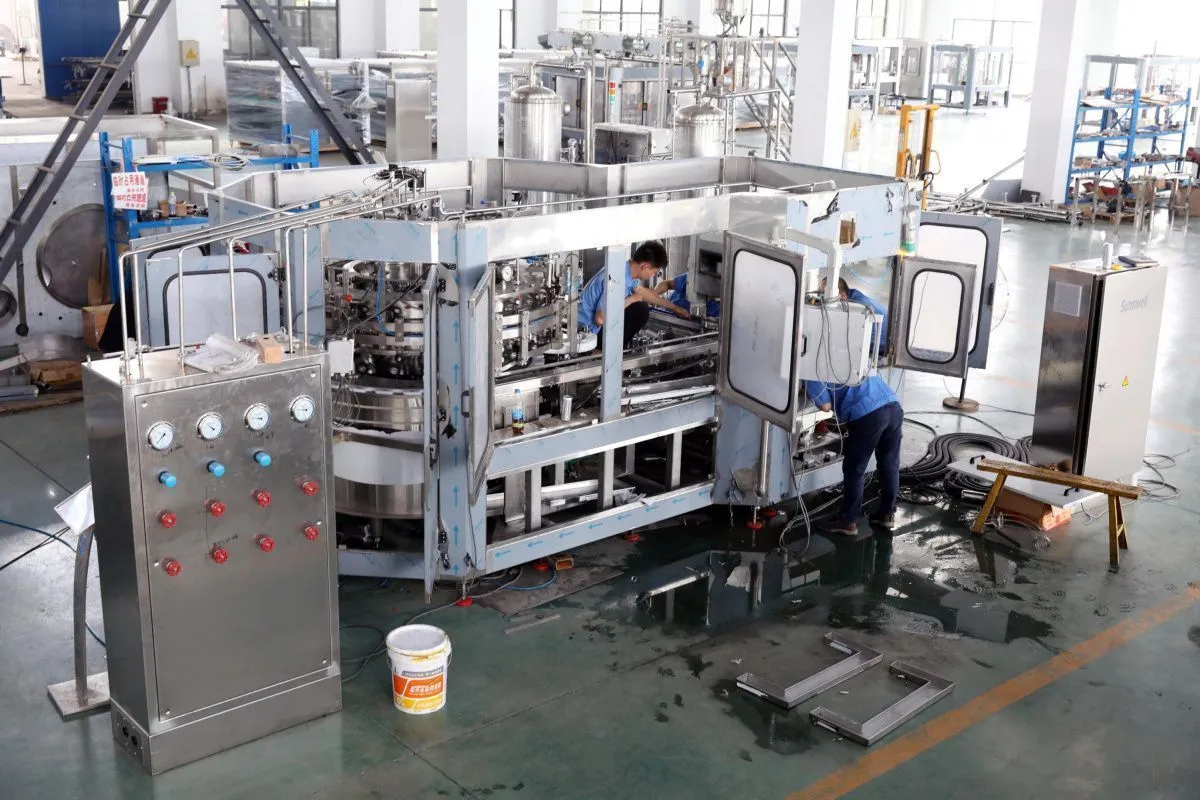

Конструкция оборудования
Стойка
Ротационный наполнитель

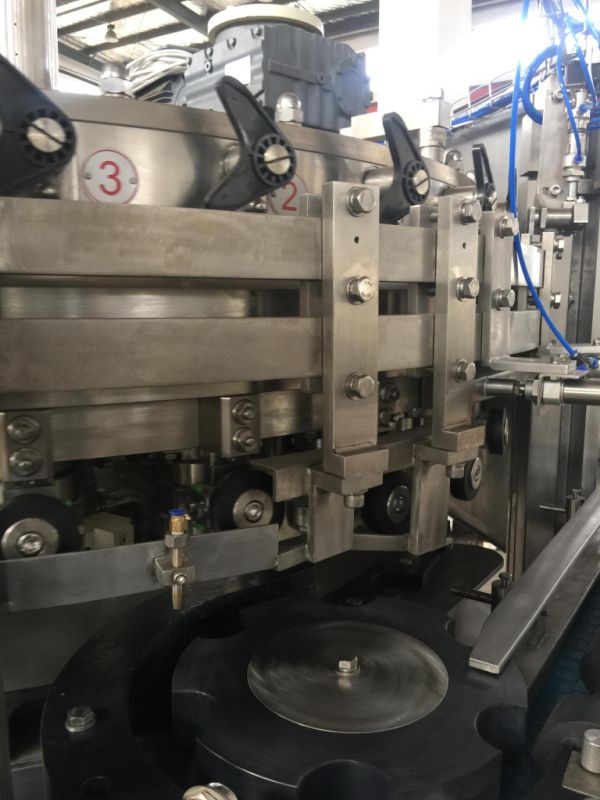

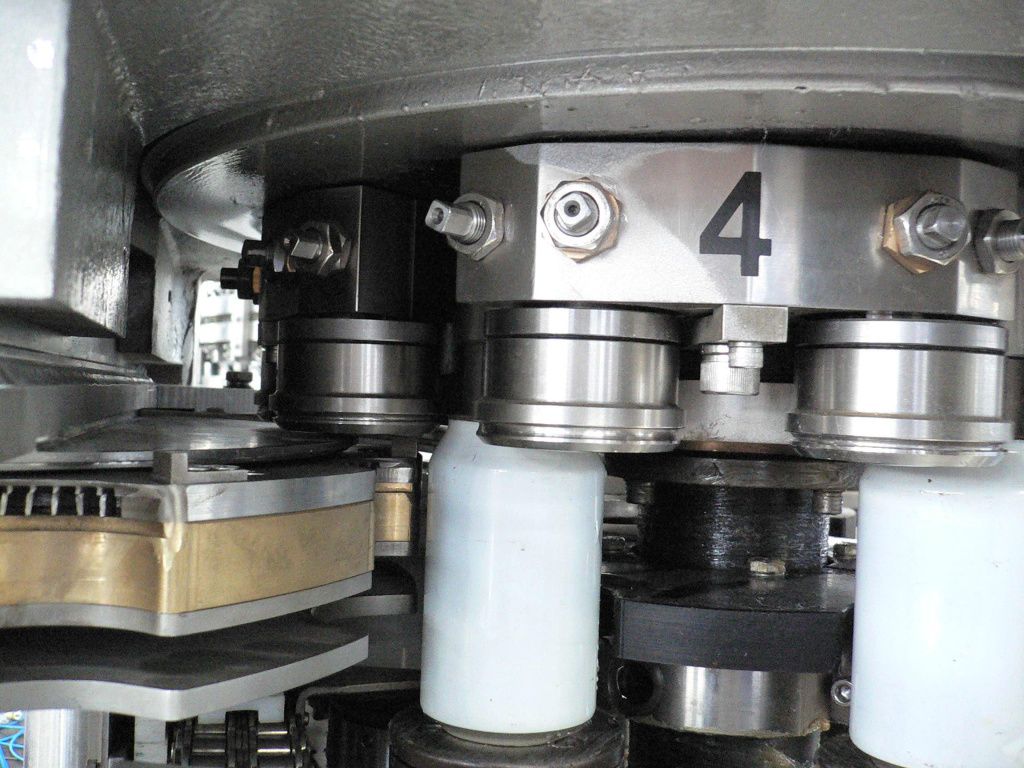

Ротационная закаточная машина
Система подачи и выгрузки
Управление
Основной состав
Экран Siemens
Преобразователь Частоты Siemens
ПЛК Siemens
Главного мотора Шанхай
Пневматический компонент воздуха airtac
Автоматический выключатель Siemens или Schneider
Контактор Siemens или Schneider
Бесконтактный переключатель Leuze
Фотоэлектрический переключатель Leuze
Клапан регулировки уровня наполнения Shanghai
Технические параметры
Заправочные головки 30шт
Закаточные головки 6шт
Размер 4265×2700×2450 мм
Вес 5000 кг
Сжатый воздух 0,5 нм/ч (0,6 МПа)
В стоимость включены пуско-наладочные работы
