Полностью автоматическая роторная вакуумная герметизирующая машина
Новинка
Каталог оборудования для вакуумной упаковки сырья.
Вакуумные упаковочные машины используются для удаления воздуха из скоропортящихся продуктов, таких как соленые огурцы, сушеный творог из фасоли, куриные ножки, жареная рыба и т. Д., Срок хранения которых желательно продлить. Машина может автоматически осуществлять измерение, наполнение, вакуумирование, герметизацию, вывод продукта.Характеристики вакуумной упаковочной машины
Вакуумная камера оснащена прозрачной крышкой true empty shell, которая позволяет лучше проверять состояние вакуумной камеры.
Основная вакуумная упаковочная машина может использовать автоматическую роторную упаковочную машину или другие модели. Мы также предлагаем индивидуальные решения для упаковки больших объемов или пакетов.
Благодаря использованию высоких технологий, таких как дисплей микрокомпьютера и графическая сенсорная панель, машина может легко управляться и обслуживаться.
Машина обладает высокой производительностью и долговечностью: поворотный стол для подачи вращается с перерывами, чтобы легко наполнять продукт, вакуумный поворотный стол вращается непрерывно, чтобы обеспечить плавный ход.
Двигатель может равномерно изменять ширину захвата разливочной машины за одну регулировку, и все захваты в вакуумных камерах регулировать не нужно.
Автоматическое управление рядом процессов, начиная с загрузки, наполнения, упаковки, вакуумирования, герметизации и заканчивая готовой продукцией.
Основная часть машины изготовлена из нержавеющей стали, что может обеспечить долговечность машины и гигиену производственной линии. Зона наполнения и вакуумная камера могут быть очищены водой, и это соответствует требованиям безопасности при производстве пищевых продуктов.
Все большинство разливочных машин можно комбинировать с этой машиной.
Вакуумная азотная упаковка позволяет сохранить форму продуктов в пакете, улучшить качество продукта и улучшить цвет и вкус продуктов. (Это только улучшает вкус мясных продуктов и не улучшает вкус овощей / бобовых продуктов, но может улучшить цвет.)
Параметр
| Серия M 100 | M04-90 | M14-100 | M12-130 | M12-160 |
|---|---|---|---|---|
| Ширина мешка |
50-90 мм 2 – 3,5 дюйма |
55-100 мм 2-4 дюйма |
55-130 мм 2-5– 1 дюйма |
55-160 мм 2-6– 3 дюйма |
| Длина мешка |
≤ 225 мм 8,9 дюйма |
≤ 190 мм 7,5 дюйма |
≤ 180 мм 7 дюймов |
≤ 320 мм 12,6 дюйма |
| Объем наполнения | 5-50 г | 5-50 г | 5-50 г | 10-100 г |
| Производительность | ≤ 80 мешков / мин | ≤ 100 мешков / мин | ≤ 85 мешков / мин | ≤ 80 мешков / мин |
| Точность упаковки | Ошибка≤ 1% | Ошибка≤ 1% | Ошибка≤ 1% | Ошибка≤ 1% |
| Общая мощность (220/380 В 3 Ч 50 Гц) | 9,8 кВт | 9,8 кВт | 9,8 кВт | 9,8 кВт |
| Габаритный вес | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м |
| Серия M 200 | M10-200 | M10-240 | M10-260 |
|---|---|---|---|
| Ширина мешка |
90-200 мм 3,5 – 7,9 дюйма |
130 – 240 мм 5,1 – 9,4 дюйма |
140 – 260 мм 5,1 – 10,2 дюйма |
| Длина мешка |
≤ 320 мм 12,6 дюйма |
≤ 320 мм 12,6 дюйма |
≤ 360 мм 14,1 дюйма |
| Объем наполнения | 10 – 1000г | 10 – 1000г | 10 – 1000г |
| Производительность | ≤ 50 мешков / мин | ≤ 50 мешков / мин | ≤ 40 мешков/мин |
| Точность упаковки | Ошибка≤ 1% | Ошибка≤ 1% | Ошибка≤ 1% |
| Общая мощность (220/380 В 3 Ч 50 Гц) | 9,8 кВт | 9,8 кВт | 9,8 кВт |
| Габаритный вес | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м |
| Азот M | M12-161 | M12-162 | M10-241 |
|---|---|---|---|
| Ширина мешка |
80-130 мм 3 – 5,1 дюйма |
55-100 мм 2 – 3,9 дюйма |
90-160 мм 3,5 – 6,3 дюйма |
| Длина мешка |
≤ 190 мм 7,5 дюйма |
≤ 160 мм 6,3 дюйма |
≤ 240 мм 9,4 дюйма |
| Толщина |
≤ 50 мм 2 дюйма |
≤ 50 мм 2 дюйма |
≤ 50 мм 2 дюйма |
| Производительность | ≤ 50 мешков / мин | ≤ 50 мешков / мин | ≤ 50 мешков / мин |
| Точность упаковки | Ошибка≤ 1% | Ошибка≤ 1% | Ошибка≤ 1% |
| Общая мощность (220/380 В 3 Ч 50 Гц) | 9,8 кВт | 9,8 кВт | 9,8 кВт |
| Габаритный вес | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м | 2.5 * 1.48 * 1.6 м |
Вместимость и объем наполнения зависят от состояния продукта и веса наполнителя
- Твердые - конфеты, арахис, зеленая фасоль, фисташки, хрустальные конфеты, коричневый сахар, печенье, торты, товары повседневного спроса, вареные продукты, маринады, слоеные продукты и т. Д.
Гранула - зерно, рафинированный глутамат натрия, гранулированный препарат, капсула, семя, приправа, гранулированный препарат, куриная эссенция, семена дыни, орехи, пестициды, удобрения, корма и т. Д.
Процесс упаковки
Поворотный Стол для подачи Мешков

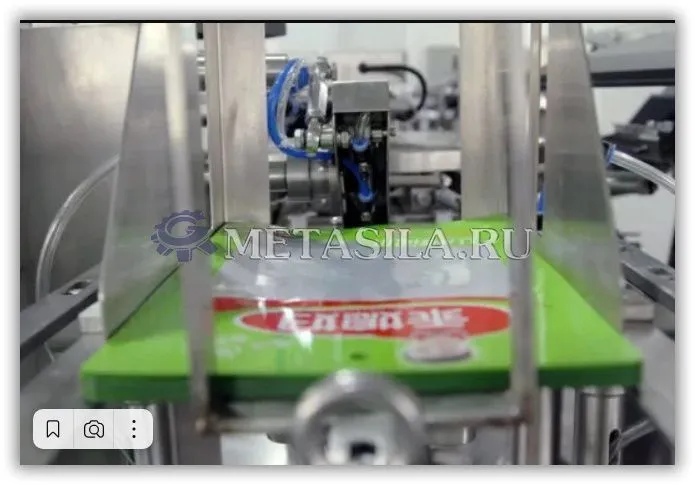

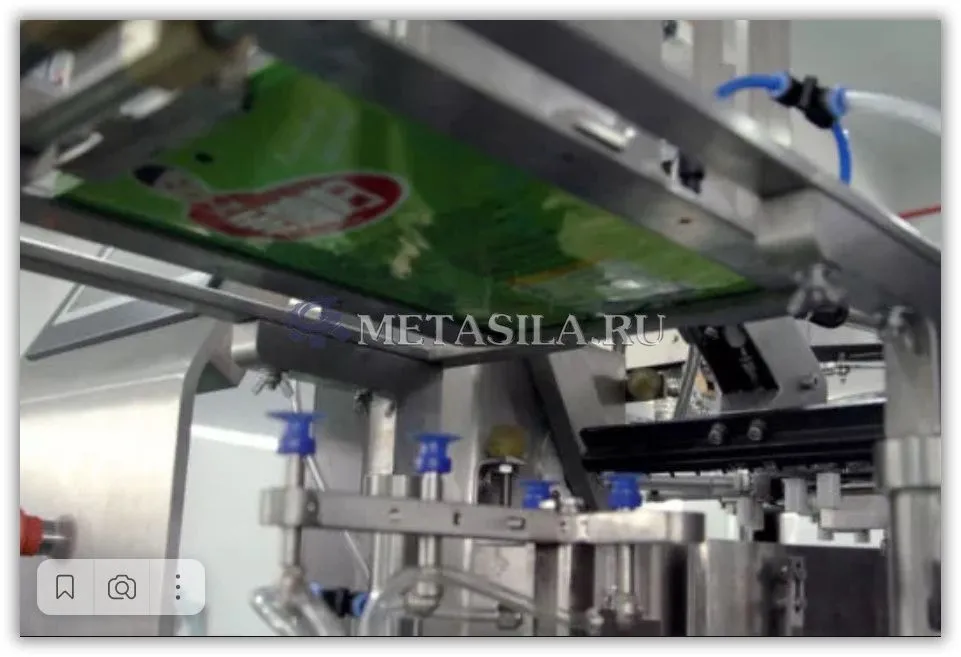

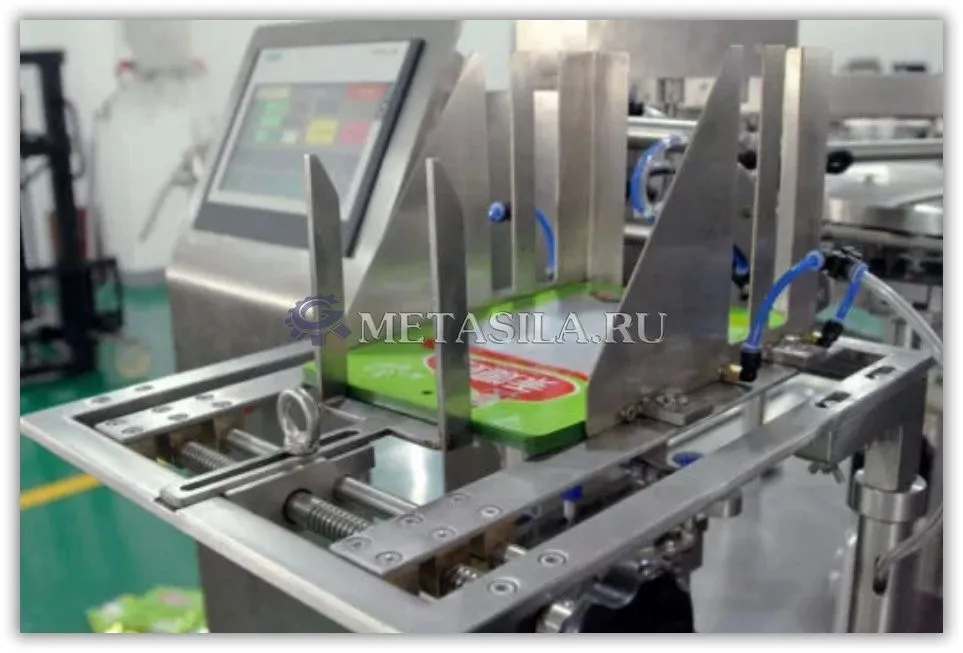

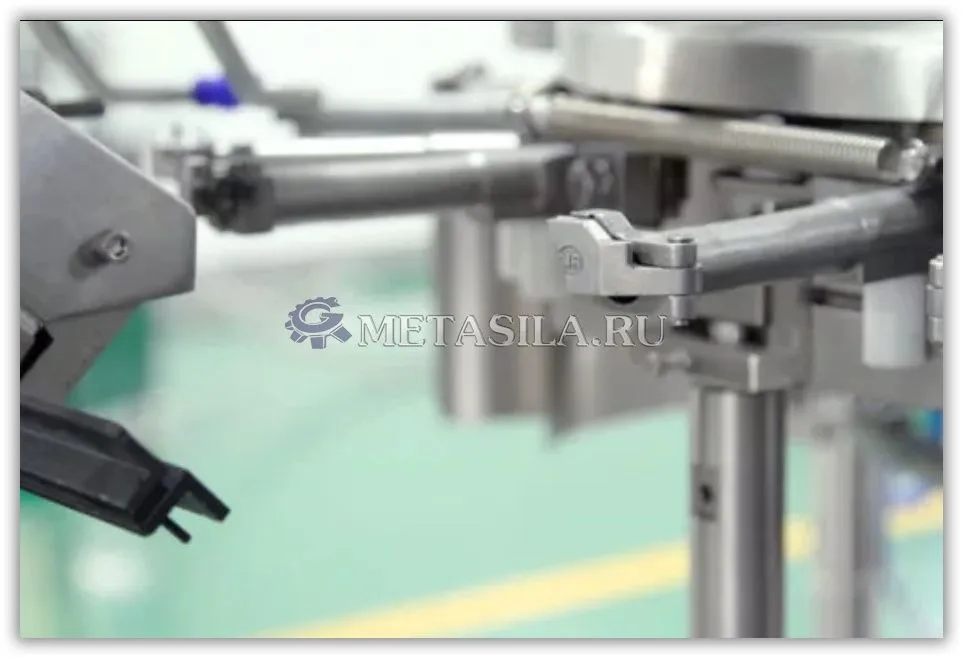

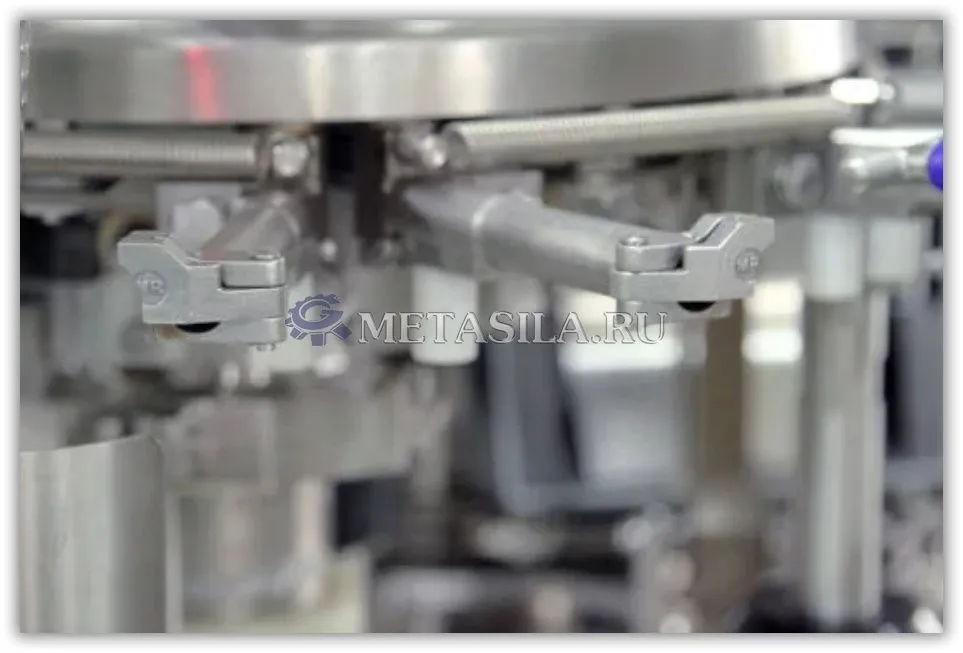

- Подача пакета - Подайте много пакетов или пакетов в магазин для пакетов, наш основной магазин для пакетов может перемещаться вверх и вниз, вы можете очень легко подавать пакеты, когда он опускается, а когда он поднимается, есть механическая рука с двумя вакуумными колпачками, которая поднимает пакет и затем передает его вмеханический захват на поворотном столе.
- Печать даты - В соответствии с фактическими потребностями производства и упаковки, различные типы машин для кодирования настраиваются для печати даты и номера партии на упаковочном пакете.
- Открывающийся пакет - В то время как присоска открывает отверстие упаковочного пакета, воздух распыляется из верхнего сопла, чтобы открыть дно упаковочного пакета, опорная пластина упаковочного пакета вставляется в отверстие упаковочного пакета, и упаковочный пакет поступает на следующую станцию.

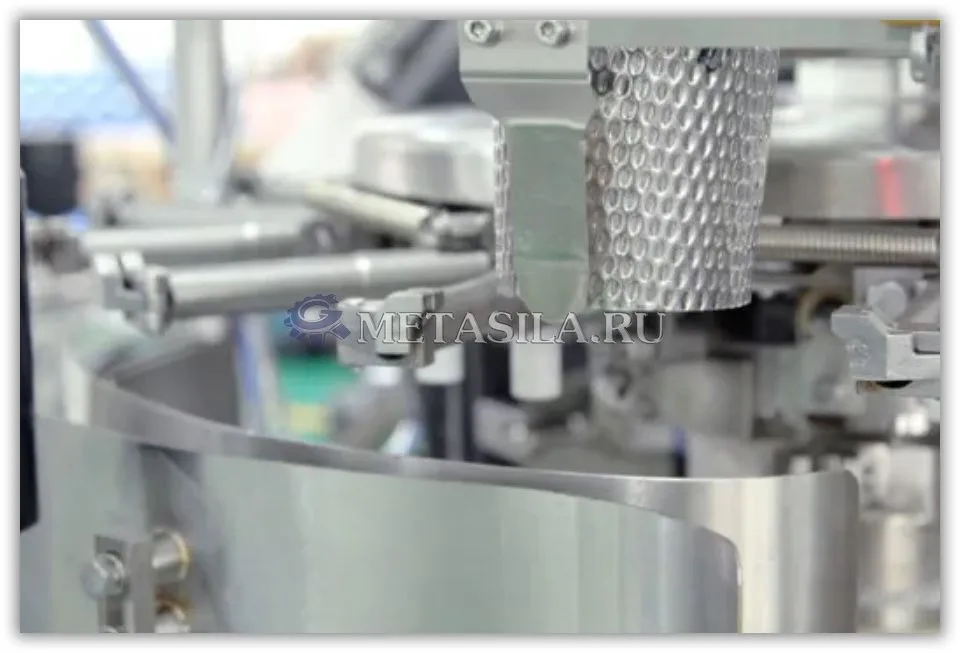

После установки опорной пластины пакета в отверстие пакета завершается определение наличия упаковочного пакета и того, открыто ли отверстие пакета. Если нет упаковочного пакета или нет отверстия для открытия упаковочного пакета, следующая станция не будет подавать. - Наполнение и консолидация 1 - В зависимости от различных упаковочных материалов на этой станции настраиваются различные питатели для завершения автоматической или полуавтоматической подачи материалов.
- Резерв
- Резерв
- Резерв
- Выпрямление пакетов - одновременно расправьте пакет и проверьте, есть ли в нем материалы. Если в упаковочном пакете нет материала, он не будет перенесен в вакуумную камеру.
- Транспортировочный манипулятор между двумя поворотными столами перемещает упаковочные пакеты с поворотного стола для подачи пакетов на вакуумный поворотный стол. Упаковочный пакет с незакрытым горловиной упаковочного пакета или без добавления материалов не будет передан в вакуумную камеру, и упаковочный пакет может быть переработан и использован снова после его сброса на этой станции.
- Резерв

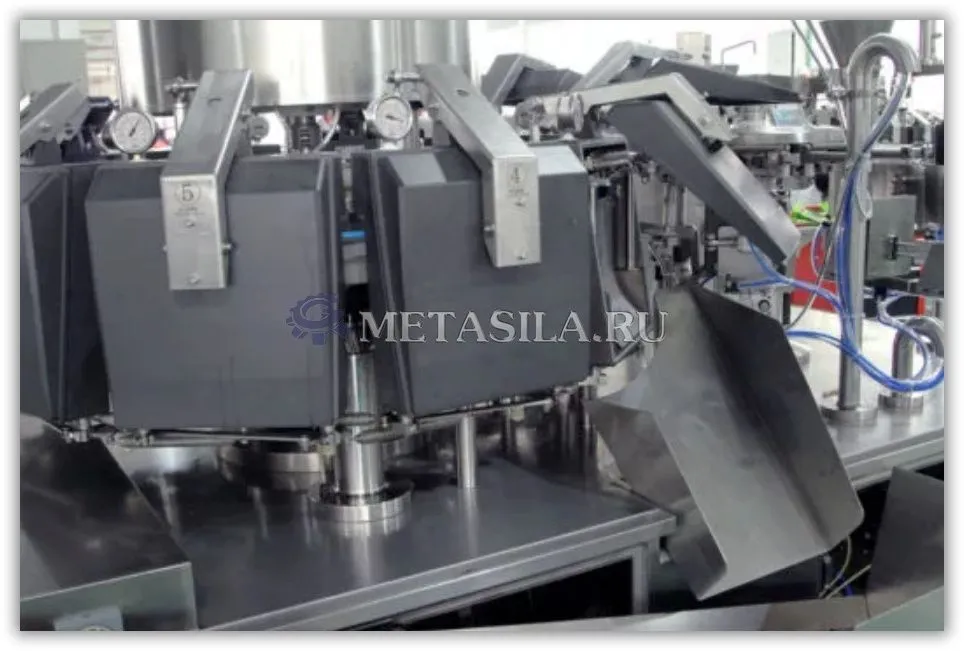

Вакуумный поворотный стол

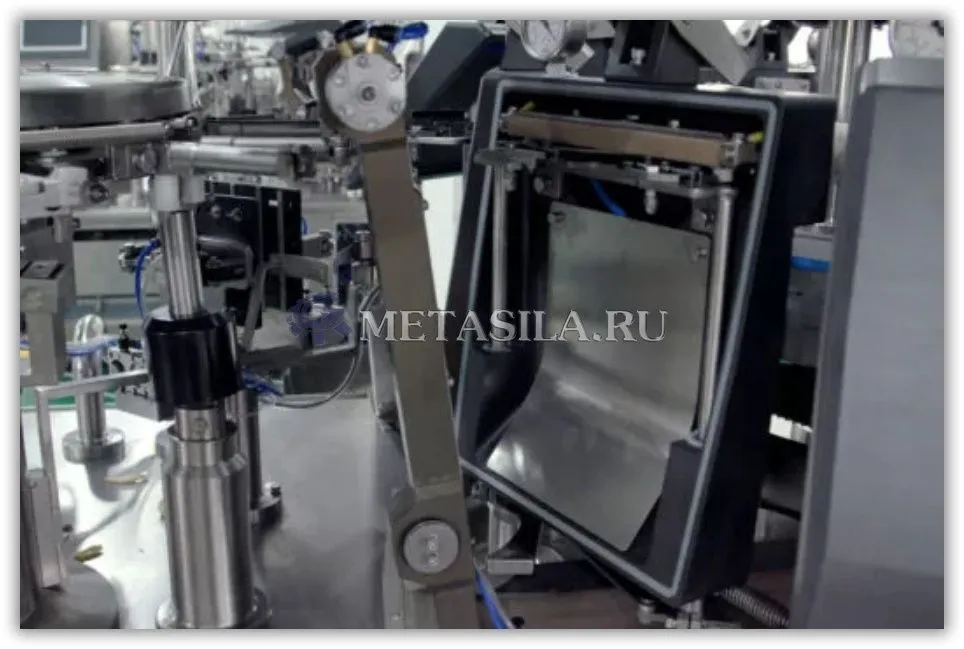

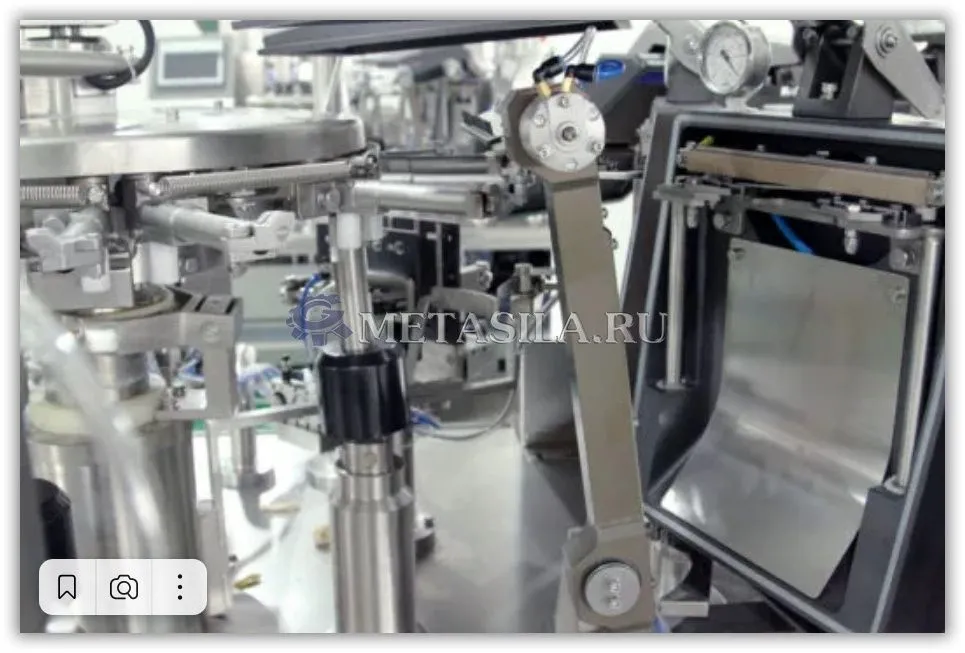

- Перенос - Упаковочный пакет переносится с поворотного стола для подачи пакетов на вакуумный поворотный стол, и упаковочный пакет поступает в вакуумную камеру.
- Крышка вакуумной камеры - вакуумная камера закрывается, и вакуум в вакуумной камере, который был запечатан, восстанавливается.
- Полупровакуумный - отводит большую часть воздуха в полупровакуумное состояние.
- Сначала пропылесосьте - удалите весь воздух, в пакете осталось всего несколько пузырьков.
- Второй вакуум - нагнетите воздушный пузырь в состояние полного вакуума.
- Третий вакуум - далее в состояние вакуума.
- Запечатывание - Уплотнительный цилиндр выдвигается, и на уплотнительную электронагревательную пластину подается напряжение для выработки тепла, герметизации мешка.
- Охлаждающий выхлоп - Уплотнительная электронагревательная деталь отсекается, и охлаждающая вода охлаждает горловину мешка до нормальной температуры.
Вакуумная камера соединена с атмосферой, и атмосфера поступает в вакуумную камеру. - Раскройте и извлеките - вакуумная камера открывается, и упакованный продукт попадает на ленту конвейера готовой продукции.
Безопасность
Нет пакета – нет наполнения – нет запечатывания, сигнализация машины.
Промах при вскрытии пакета – нет наполнения – нет запечатывания, сигнализация машины.
Остановка машины или сигнал тревоги при ненормальном давлении воздуха.
Индикация положения ошибки на панели управления.
Панель управления расположена на правой боковой панели машины.
Снаружи машина и все детали, которые касаются производства, изготовлены из нержавеющей стали.
Существует несколько защитных дверей, изготовленных из алюминиевой профильной рамы.
Двери оснащены датчиками приближения безопасности.
Поверхность машины можно мыть водой и чистить тканью.
