Объем банок: 318 мл (D73*H83 мм), 570 мл (D99*H81 мм)

Производительность: 45-55 банок в минуту

Комплектация:

Ополаскивающая машина, 80-300 шт/мин.

Наполнительная машина, 45-55 шт/мин

Закаточная машина, 30-250 шт/мин, оснастка под диаметр 99 мм.

Доп. оснастка под диаметр 73 мм

Моечная машина

Погрузочно-разгрузочная машина

Автоклав для стерилизации

Стерилизационная корзина, 1 компл. Включает 48 ярусов и 8 корзин.

Сушильная машина

Маркировочный аппарат

Этикетировочная машина

Конвейер

Параметры

Моечная машина

Пустые банки подаются в магнитное устройство переворота банок через горизонтальный поворотный диск. После переворота пустой банки установленный на горизонтальной линии трубопровод подачи воды под давлением напрямую распыляет чистую воду из трубы для ополаскивания внутренней стенки пустой банки. Ополаскивающая вода автоматически стекает в трубопровод рециркуляции и удаляется.

Производительность: 50-150 банок в минуту

Подходит для диаметра банки: Ø52-Ø99 мм

Подходит для высоты банки: 60-200 мм

Мощность: 0,75 кВт

Вес: 350 кг

Габариты: 1900×1100×1200 мм

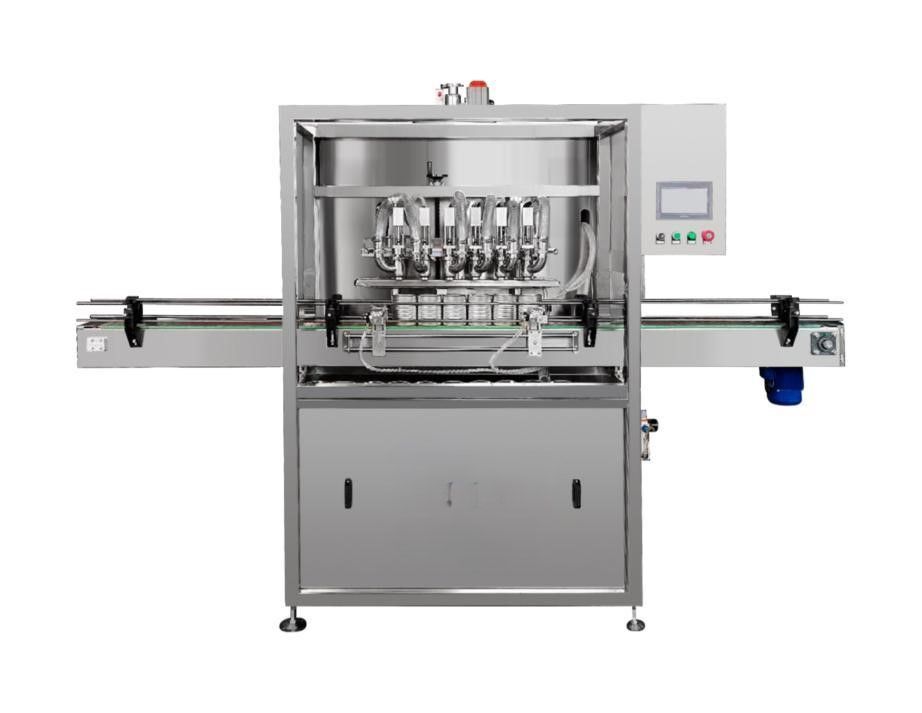

Наполнительная машина

Наполнительная машина прямого типа (с 8 наполнительными головками)
Точность: ±20 г
Производительность: 45-55 банок в минуту
Питание: 220 В, 50 Гц, 3 кВт
Вес: около 500 кг

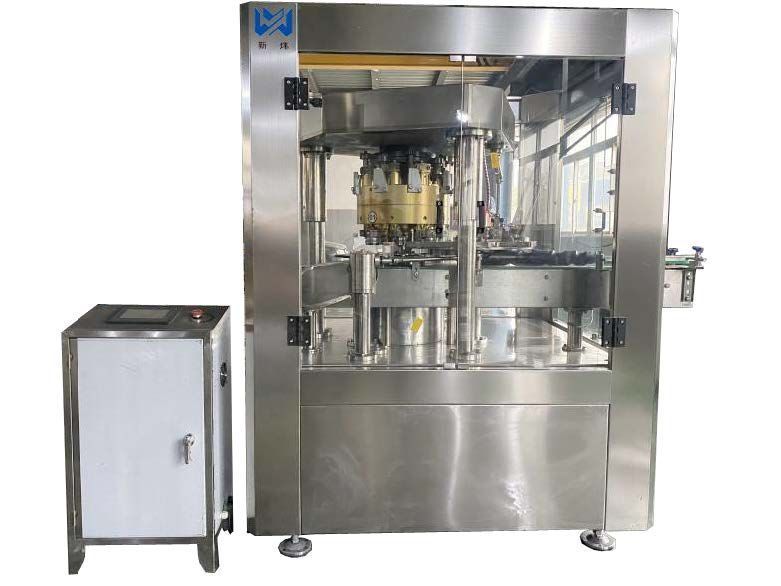

Закаточная машина

Предназначена для закатки различных жестяных и алюминиевых банок с легкооткрывающимися или обычными крышками. Обладает характеристиками высокой скорости закатки, стабильной работы, высокого качества закатки, простоты эксплуатации и обслуживания, сенсорного управления, частотного регулирования и т.д. Является оптимальной закаточной машиной для предприятий пищевой и напиточной промышленности.

Основные технические параметры

Подходящий диаметр банки: Ø52,5-Ø99 мм

Подходящая высота банки: 89-245 мм

Количество закаточных головок: 4

Производительность: 30-250 банок/мин

Сжатый воздух: 0,4-0,8 МПа, 0,16 м³/мин

Компрессор не включен в стоимость

Мощность: 5,5 кВт

Габариты: 2200×1200×1900 мм

Вес: 1500 кг

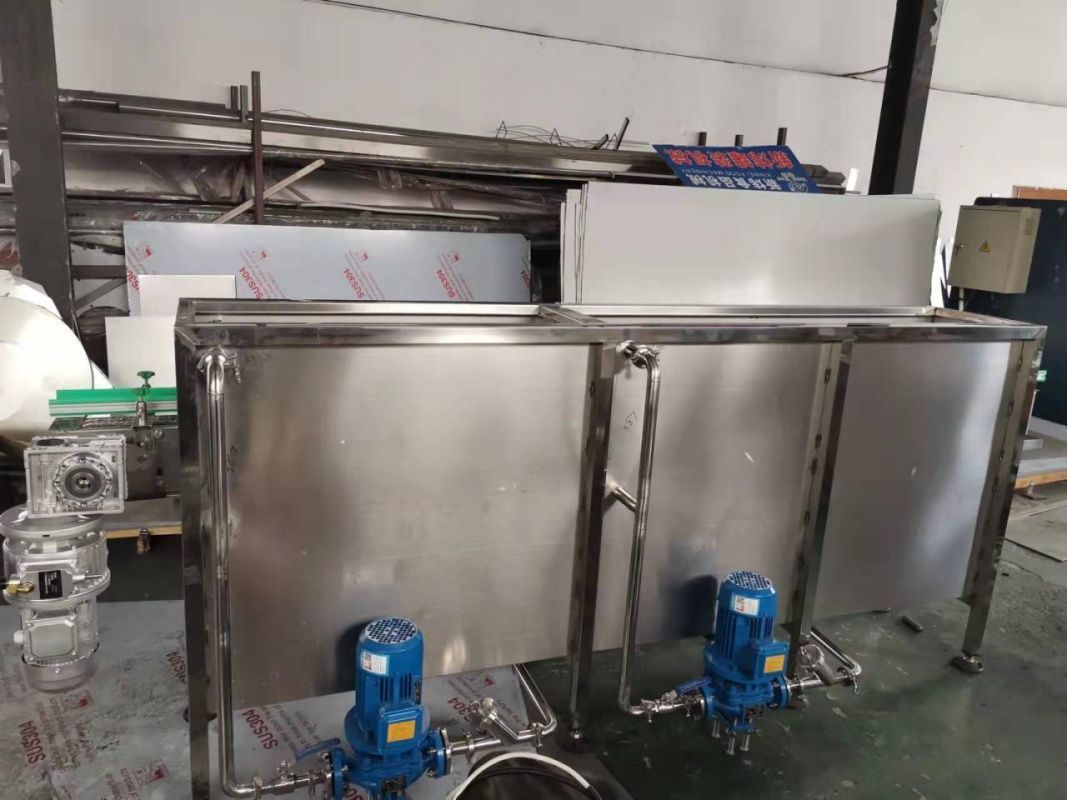

Моечная машина

Основное назначение: непрерывная мойка внешней поверхности банок после наполнения и закатки. Также подходит для других типов жестяных банок аналогичного размера и формы.

Производительность: макс. 200 банок в минуту
Подходящий диаметр банки: Ø40-Ø160 мм
Мощность: 2,25 кВт
Температура воды: 40-50°C
Габариты: 3000×500×1300 мм
Вес: 500 кг

Погрузочно-разгрузочная машина

Загрузка в корзину

После того как пустая стерилизационная корзина устанавливается в положение загрузки, система загрузки включается, запускается масляный насос и сетчатый конвейер. Удерживая кнопку подъема масляного насоса, гидравлическая система поднимает подвижное дно пустой стерилизационной корзины на соответствующую высоту, переводя её в режим ожидания. После наполнения и закатки банки подаются конвейерной системой на сетчатый конвейер корзины. Когда накапливается достаточное количество банок, пневмоцилиндр, прижимающий банки, поднимается. В этот момент упорядоченные банки проталкиваются конвейером в стерилизационную корзину. После подачи банок в нужное положение пневмоцилиндр прижимает банки, затем удерживается кнопка опускания масляного насоса, и гидравлическая система опускает высоту расположения банок на один ярус. Затем, после ручной установки разделительной пластины, проверяется достаточность количества банок на конвейере, после чего активируется пневмоцилиндр прижима банок, и цикл повторяется. Это продолжается до тех пор, пока корзина не будет заполнена полностью, затем удерживается кнопка опускания масляного насоса для опускания гидравлической системы в самое нижнее положение. Когда корзина заполнена, она может быть легко перемещена на тележку для последующей загрузки в стерилизационный автоклав.

Разгрузка из корзины

Стерилизационные корзины также доставляются тележкой на прямой участок пути, а затем поступают в зону разгрузки. После включения системы разгрузки запускаются масляный насос и конвейер. После ручного удерживания кнопки опускания масляного насоса для гидравлической системы на самый низкий уровень, заполненная корзина устанавливается в положение. Затем удерживается кнопка подъема масляного насоса для подъема гидравлической системы на соответствующую высоту, и начинается разгрузка. Далее удерживается кнопка выталкивания банок для активации пневмоцилиндра, который выталкивает весь ярус банок на конвейер.

Когда банки полностью выталкиваются из стерилизационной корзины, кнопка отпускается, и пневмоцилиндр выталкивания возвращается в исходное положение. После удаления разделительной пластины снова нажимается кнопка подъема масляного насоса для подъема гидравлической системы на соответствующую высоту для следующей операции разгрузки, и цикл повторяется. Это продолжается до полной разгрузки всех банок из корзины. Масляный насос опускается в самое нижнее положение. После освобождения корзина проходит через поворотное устройство, пересекает мост и снова поступает в зону загрузки корзин.

Производительность: макс. 300 банок в минуту

Мощность: 6 кВт

Вес: 3500 кг

Размеры: 7000 * 8000 * 1300 мм (настраиваются соответствующим образом)

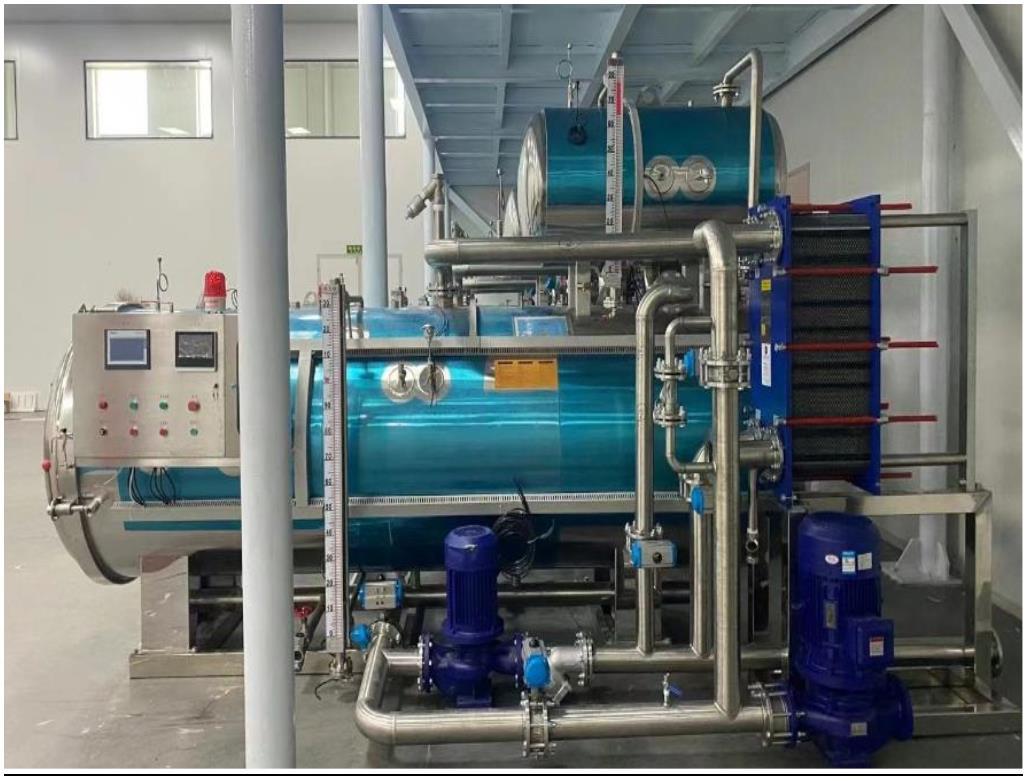

Автоматический стерилизационный бак

Способ нагрева: Прямой
Способ стерилизации: Распыление
Способ охлаждения: Косвенное охлаждение
Режим управления: Полностью автоматическое компьютерное управление (запуск в одно касание)

Внутренний диаметр стерилизатора / Длина цилиндра / Объем: 1200 / 3600 / 4.6 м³

Толщина стенки бака 5 мм

Рабочее давление 0.35 МПа

Испытательное давление 0.44 МПа

Максимальное рабочее давление: 0.30 МПа
Расчетная температура: 147°C
Внутренний диаметр бака для теплой воды / Длина цилиндра / Объем: 1000 / 3000 / 2.6 м³
Толщина стенки бака: 3 мм
Основной материал оборудования: 06Cr19Ni10 (SUS304)
Суммарная установленная мощность: 15 кВт
Напряжение питания: 380 В / 220 В, 50 Гц

Корзины

Корзина изготовлена полностью из нержавеющей стали 304.
Несущая рама изготовлена из нержавеющей стали размером 20*40*1.5 мм.
Сетчатая пластина изготовлена из нержавеющей стали толщиной 1.2 мм с перфорацией.

Сушильная машина
Используется для сушки влаги на банках и бутылках на производственной линии перед нанесением этикеток. Подходит для широкого спектра типов банок, исключает проблемы старых щеточных систем, таких как интенсивный износ щеток, частая замена и опрокидывание банок и бутылок. Отсутствует загрязнение пылью от щеток, а вода эффективно удаляется. Оборудование имеет низкое энергопотребление и в настоящее время является наиболее идеальным сушильным решением для упаковочных линий напитков в банках.

Основные параметры

Производительность: 24000 банок в час
Диаметр банки: 52-99 мм
Высота банки: ≤ 300 мм
Количество воздушных ножей: 4 (может быть увеличено при необходимости)
Мощность: 7,5 кВт
Габариты: 1000×700×1800 мм (могут быть изменены)
Вес: 250 кг

Данная машина состоит из опор, вихревого вентилятора, воздушных ножей и электрической системы.

Конвейер: SUS304
Опоры: SUS304
Воздушные ножи: Нержавеющая сталь SUS304

Маркировочный аппарат

Маркиратор струйный для малых символов (непрерывного действия) имеет простую в использовании конструкцию. Данный струйный маркиратор обеспечивает стабильную производительность и надежность в широком диапазоне рабочих условий.

Преимущества в скорости
• Модульные быстроизнашиваемые детали легко и надежно заменяются, что сокращает время простоя

• Плоский сенсорный экран облегчает понимание интерфейса оператором и позволяет снизить количество ошибок при маркировке

Габариты: 1600×800×1400 мм.

Этикетировочная машина

Производительность: 60 банок в минуту.

Конвейер

Качество устройства переворота банок: Опускание банки происходит под действием собственного веса и движущей силы последующей транспортировки, банка плавно переворачивается на 360° без заеданий.

Конвейерный двигатель использует редукторный мотор. Однострочная конвейерная линия использует мощность 0,55-1,5 кВт.

Устройство переворота банок изготовлено из нержавеющей стали SUS 304 толщиной 6 мм.

В стоимость включены пуско-наладочные работы
