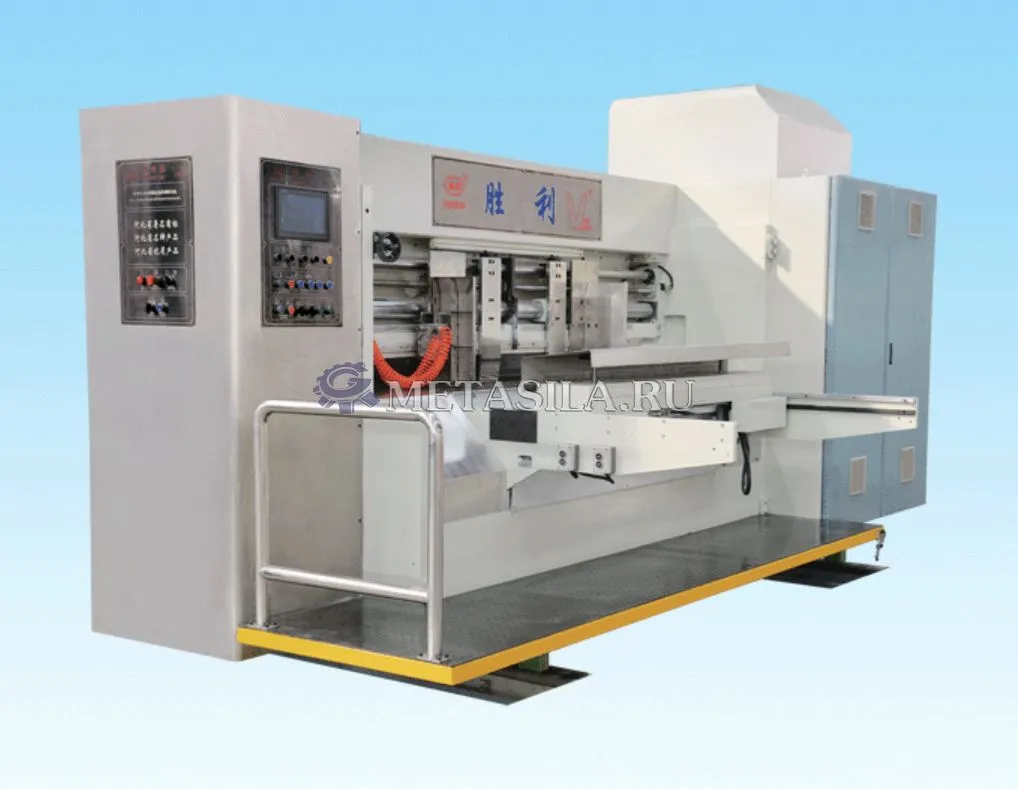

Высокоскоростная флексографская печатная машина для гофрированного картона поставляется ООО Метасила.

Является передовой шестикрасочной флексографской печатной машиной для гофрированного картона. Интегрированная с шестью различными цветами краски и одним лакировальным устройством, установленным между двумя независимыми нагревательными устройствами, высокоскоростная флексографская печатная машина может достичь печати графики высокой четкости, как при офсетной печати.

Основной технический параметр

1 Расчетная скорость 300
2 Максимальный размер подачи 900*2000
3 Минимальный размер подачи 260*600
4 Подача бумаги через перегородку 1200*1960
5 Максимальная площадь печати 900*1960
6 Точность технологической печати ±0,5
7 Толщина стандартной печатной формы 7,2
8 Толщина печатного картона 2-11
9 Точность пазов ±1
10 Минимальная длина паза 130
11 Максимальная длина прорези 300
12 ось печатного валика ориентирована по окружности 360
13 ось печатного валика ориентированная регулировка ±10
14 "я "я точность высечки ±1
15 плита высечки осевая регулируемая ±10
16 Общая мощность (два три четыре пять цветов) 45/55/60 65

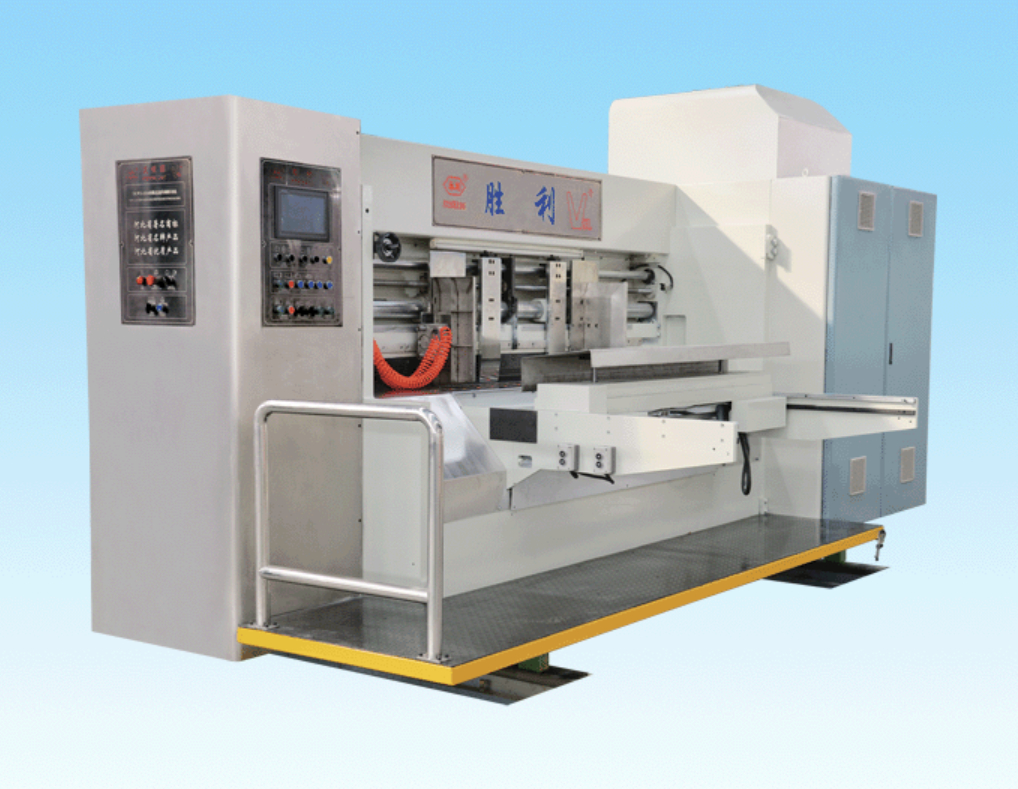

1.подающий блок

Устройство подачи свинцового края для флексографской печатной машины для гофрированного картона

1.сцепление машины
1.Электрическое управление сцеплением платформы машины и установленные сигналы тревоги для того, чтобы обеспечить безопасность оператора, в то время как колокол звонит постоянно во время марша.
2.Приводной вал оснащен сцеплением, чтобы избежать неправильной работы, повреждающей машину (если машина не заблокирована, главный двигатель не может вращаться). Пневматическое устройство блокировки типа. Устройство защиты запуска главного двигателя.
2.Система подачи бумаги с ведущим краем (отечественная)
1.Система подачи бумаги с ведущим краем может уменьшить засорение при подаче бумаги.
2.Ветропоглощающая вспомогательная подающая бумага, так что бумага для сгибания может подаваться плавно, количество ветра может регулироваться в зависимости от картона, это может обеспечить вакуумную адсорбционную силу, так что подача бумаги намного точнее.Передняя и задняя перегородки принимают ручную регулировку, левая и правая перегородка принимает электрическую регулировку.Колесо подачи бумаги принимает полиуретан, сильное трение и длительный срок службы.Машина подходит для трехслойного и пятислойного гофрированного картона, включая гофрированный картон E.Счетчик подаваемой бумаги, устанавливает и отображает производство.



3.устройство поглощения пыли
Машина оснащена устройством для удаления пыли (поглощение верхнего ветра, щетка для удаления пыли), оно может удалить пыль и примеси на картоне и повысить качество печати.
4.Ролик подачи бумаги
1.бесшовная стальная труба упакована с износостойкой резиной и прошла динамический пересмотр. Под подачей бумаги хромирован.зазор между роликами подачи бумаги принять ручную регулировку, диапазон регулировки 0-11 мм.рабочий переключатель управления.панель управления принимает сенсорный экран, он может контролировать подачу бумаги блок, печать блок, высечки блок и это легко в эксплуатации.
2.Автоматическое нулевое устройство.
Блок подачи бумаги, блок печати, блок высечки принимают электрическое нулевое устройство.Общая картонная коробка использует автоматически нулевое устройство, после печати двух частей, он может настроить на правильное положение и уменьшить трату бумаги.

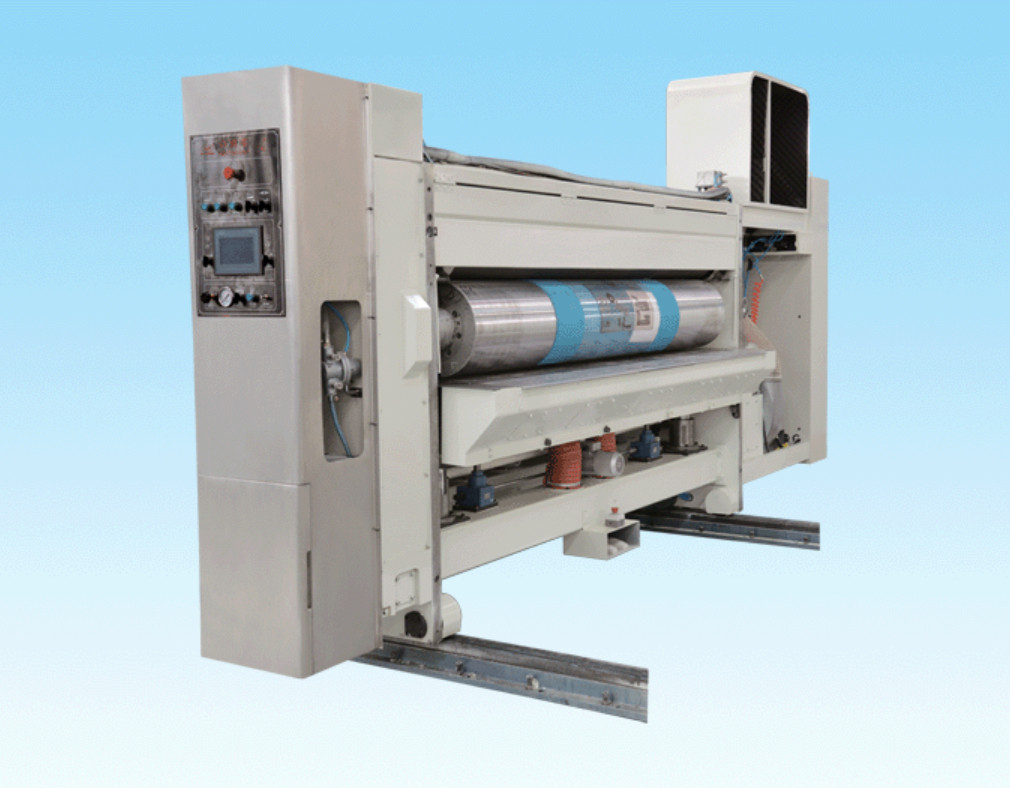

2.Печатное устройство

Флексографская печатная машина для гофрированного картона Флексографская печатная машина

1.печатный валик
Он принимает стальной материал, поверхность принимает шлифования и трудно хромированные.Он прошел через динамический пересмотр с устойчивым revolving.Он принимает храповое колесо устройство для фиксации ролика печатной формы.Весь печатной формы кювет, он подходит 9 мм висит версия бар.Загрузка и разгрузка печатной формы, шаг переключатель контролировать положительные и отрицательные revolving.Зазор между печатных валиков принимает ручной регулировки, диапазон 0-11 мм.
2. Печатный прижимной ролик
Поверхность стальной трубы принимает шлифование и хромируется.Ролик прошел через динамический пересмотр с устойчивым вращением.Ролик печатной машины принимает ручную регулировку, диапазон регулировки 0-11мм.Зазор между роликом подачи бумаги принимает ручную регулировку, диапазон 0-11мм.
3. Металлический анилоксовый валик (клиент выбирает номер сетки валика).

Поверхность стальной трубки принимает передовые жесткие хромирования ремесла, это твердые, гладкие и износостойкие.Решетка точки последовательной, связывая эффект однородности. Это может продлить срок службы печатной формы и резинового ролика. Зазор анилоксового валика регулируется вручную. Резиновый ролик Поверхность стальной трубы упакована износостойкой резиной.Резиновый ролик принимает средний и высокий уровень шлифовки, эффект краски очень хороший.
5. Верхний и нижний ролик подачи бумаги
Верхний ролик, внешний диаметр Ф85мм, материал - бесшовная стальная труба, оснащен четырьмя подающими бумагу колесами, нижний ролик, внешний диаметр Ф148мм, поверхность ролика принимает шлифовку и хромирована. зазор подающего бумагу ролика принимает ручную регулировку, диапазон 0-11мм.
6. Устройство регулировки фазы печати.
Планетарный тип структуры передачи.Фаза печати принять PLC, сенсорный экран и электрические цифровые 360 градусовadjust (он может регулировать как вращение и остановка). Диапазон боковой регулировки составляет 20 мм с ручной регулировкой. Печатная форма принимает инвертор, регулирующий фазу. Это быстро обнулить и отрегулировать печатную форму, точность регулировки печатной формы высокая.
7. Циркуляция краски
Он принимает пневматический тип диафрагменного насоса, поставляя эффект устойчив, он легко работать и поддерживать.
Сетчатый фильтр краски, он может очистить примеси.
8. Фиксированное устройство фазы печати.
Пневматический тип тормозного устройства, когда машина разделяет или регулировки фазы, тормозное устройство может ограничить машину вращающейся и сохранить исходное положение передачи.

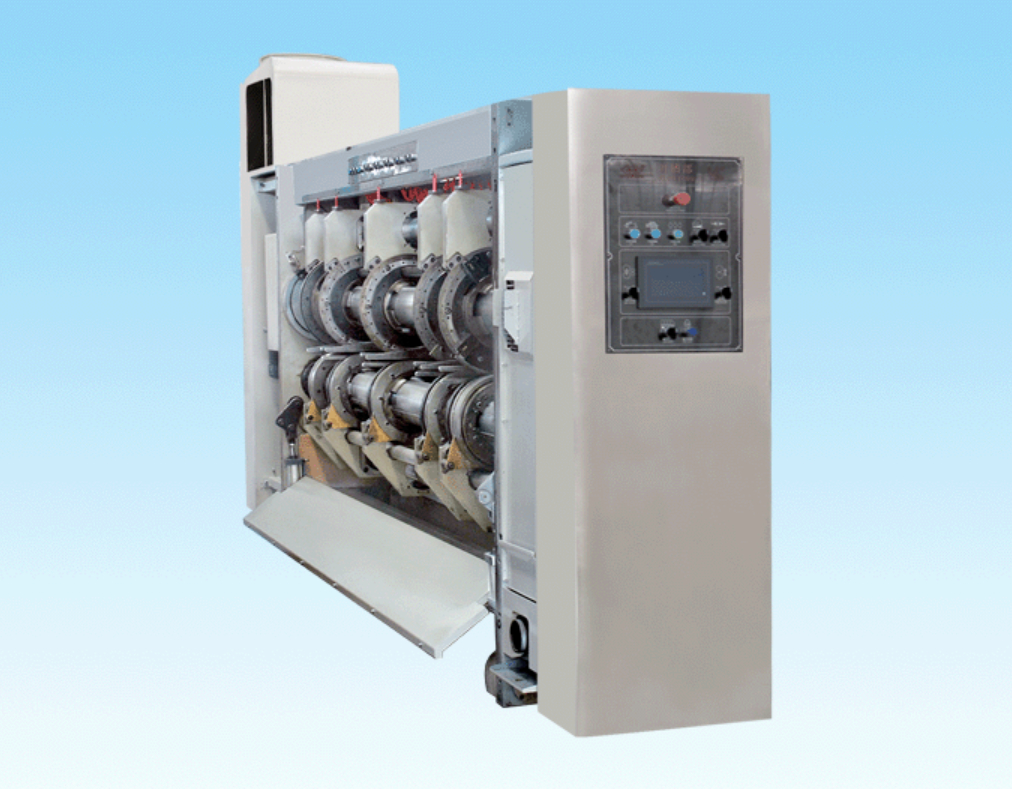

3.Устройство для нанесения прорезей

Щелевая биговальная машина для флексографской печатной машины для гофрокартона

Щелевая биговальная машина для флексопечатной машины для гофрированного картона

Прессование линии колеса принять бесшовные стальные трубы, после двух раз шлифования обработки, поверхность ролика хромированный, двигаться устойчиво.Прессование линии колеса зазор принять ручную регулировку, диапазон регулировки 0-11mm.Слот нож сиденье движения структуры принять бесшовные стальные трубы, после двух раз шлифования обработки, поверхность ролика хромированный, двигаться устойчиво.Слот нож шириной 7.0mm.Слот нож принять легированной стали. Он также прошел через термическую обработку и шлифовку, форма ножа - зубья пилы. Жесткость и прочность очень хорошие.Нож для ремонта кромки принимается легированная сталь и прошел через термическую обработку и шлифовку, нож острый и высокоточный.Колесо линии прессования и пазовый нож движется синхронно (через гаечный ключ).Зазор между седлом пазового ножа принимает ручную регулировку, диапазон регулировки 0-11 мм.Два пазовых ножа принимают ручную синхронную регулировку.(высота коробки).
2.Структура регулировки фазы шлицевания.
Планетарная зубчатая структура.Фаза шлицевания принимает PLC, сенсорный экран и электрическую цифровую 360 градусов регулировку (как остановка машины, так и работа может регулироваться).

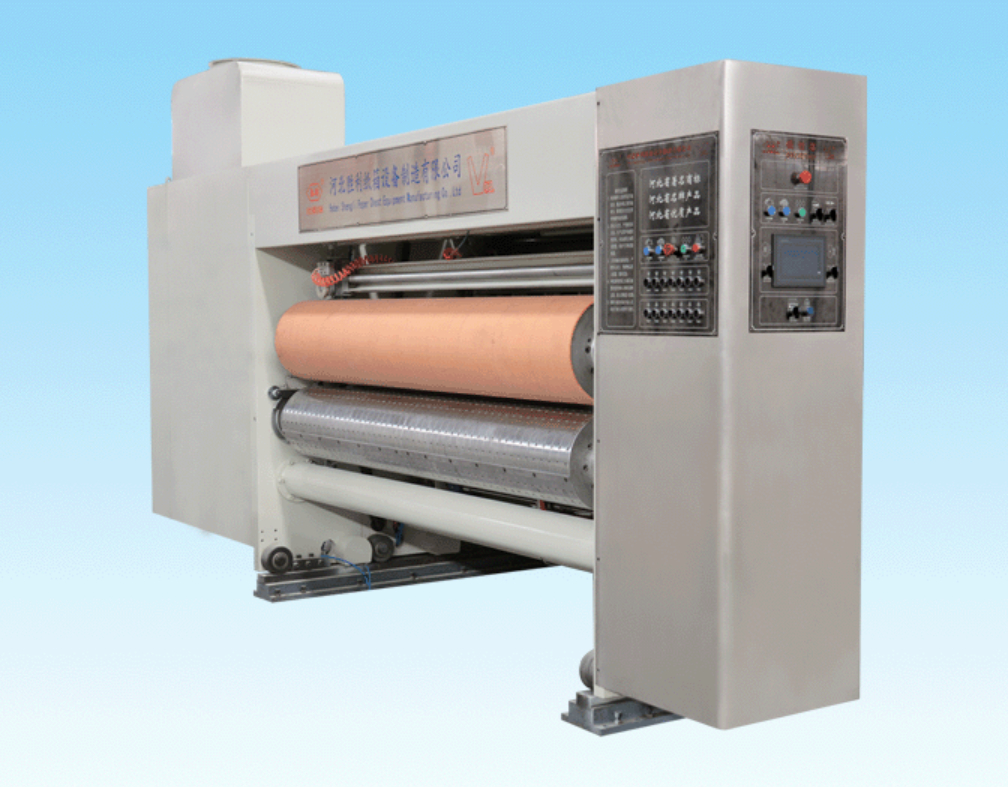

4.Устройство для высечки

Ротационная высекальная машина для флексографской печати на гофрокартоне

Ротационная высекальная машина для флексопечати гофрированного картона

1.Поверхность ролика сильно хромирована, ролик прошел через динамический пересмотр, поэтому он может увеличить устойчивость и надежность при вращении.
2.Ролик формовочной машины и ролик подушки принимают международный стандартный размер, диаметр ролика формовочной машины 350 мм, ролика подушки 389 мм (внешний диаметр 405 мм, включая резину), клиент может купить резину в любом месте.
3.Зазор между роликом пресс-формы и роликом подушки принимает электрическую регулировку, он может установить и отобразить данные.
4.Фаза высечки принимает планетарный тип структуры передачи, высокая точность, может нести большую силу нагрузки. Он может регулировать фазу в пределах 360 градусов, когда машина вращается или останавливается.
5.При остановке подачи бумаги ролик подушки автоматически поднимается вверх, что позволяет уменьшить истирание ролика подушки.
6.В ролике подушки используется полиуретановый войлок (сверхпрочная марка), он может достигать 100% скорости отрезания, край гладкий, порядок замены должен соответствовать руководству по эксплуатации.
7.Ролик подушки принимает механическое движение кулачка, диапазон 40 мм, поэтому он не будет резать одно и то же место все время и продлевает срок службы ролика подушки.
8.Ролик формы резака может регулировать боковое расстояние в пределах ±10 мм с помощью ручной регулировки.
9.Диаметр подушечного ролика и отрезного ролика отличается, но их линейная скорость одинакова, это позволяет контролировать нож резака, который не будет резать одно и то же место, рабочий путь ножа бесконечен и не цикличен, поэтому подушечный ролик может истираться более равномерно.
10.Устройство компенсации линейной скорости, когда диаметр ролика подушки изменяется, устройство компенсации может автоматически отслеживать и компенсировать без ручной регулировки, что обеспечивает одинаковый размер картонной коробки и продлевает срок службы подушки и ролика формы резака.
11.Устройство автоматического ремонта подушки может ремонтировать подушку несколько раз, после ремонта подушка становится гладкой и обладает той же функцией, что и новая, что значительно увеличивает коэффициент использования.

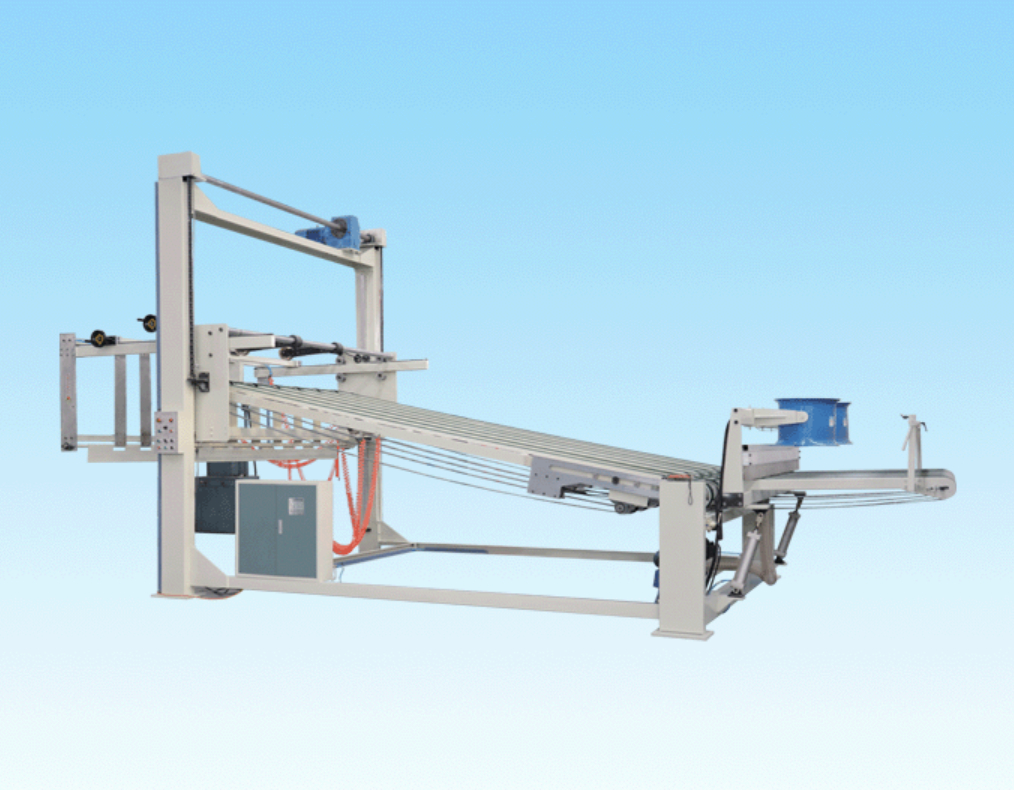

5. Штабелирующая установка

Укладочная машина для флексографской печати на гофрокартоне

Укладочная машина для флексопечати гофрированного картона

1.приемный бумажный рычаг
Ручная и автоматическая работа.Приемный ремень для бумаги, регулировка ослабления и уровня натяжения одна, на нее не будет влиять длина ремня.Скорость пиллинговой бумаги может регулироваться в соответствии с вашими потребностями в определенном диапазоне.
2.Платформа машины поднимается и опускается
Сильный цепной привод. Высота пиллинга 1600 мм. Платформа машины оснащена функцией тормоза при подъеме и спуске, поэтому платформа сохраняет фиксированное положение и не скользит.
3.Приемная бумажная перегородка.
Пневматический приемный картон, когда бумага достигает резервной высоты, приемный картон автоматически вытягивается и удерживает бумагу.Положение заднего карниза регулируется вручную.Ремень имеет складки и может предотвратить скольжение картона.
6. Приводная шестерня
Главная передача 40Cr материал легированной стали, прошел через закалку, высокочастотную закалку и шлифовку шестерни. 7 класс точности, вращающийся гладкий, низкий уровень шума, твердость HRC45-50, длительный срок службы, малое истощение может обеспечить точность печати соответствия цвета. Фазовая шестерня принимает 40Cr легированной стали, прошла через закалку, высокочастотную закалку и шлифование шестерни, он твердость HRC45-50 .Планетарная шестерня принимает 20CrMnTi, принимает науглероживание, азотирование, закалка, отпуск обработки, твердость составляет около HRC58-62.
