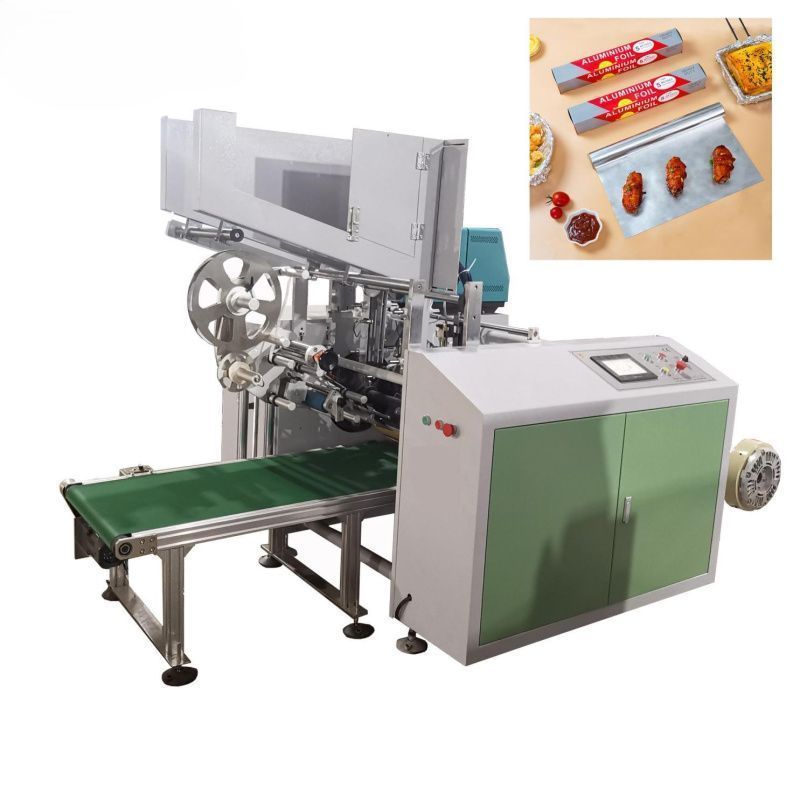

Автоматический станок для перемотки фольги с тиснением S-140

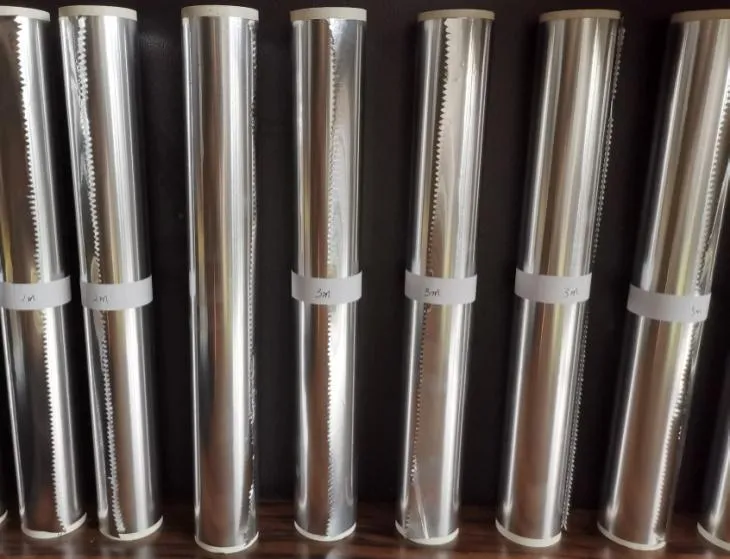

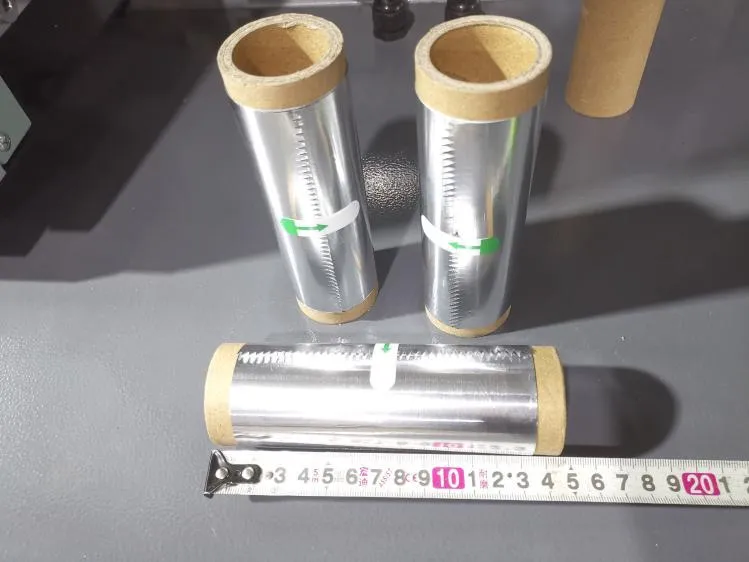

Автоматическая перемоточная машина для алюминиевой фольги предназначена для перемотки рулонов алюминиевой фольги / бумаги для выпечки большого размера (джамбо-рулонов) в рулоны малого размера. Она использует комбинированный метод поверхностной и центровой перемотки и может перематывать рулоны длиной от 1 метра.
Машина обеспечивает автоматическую подачу гильз, перемотку по метражу, герметизацию готовых рулонов (запечатывание с помощью системы горячего клея) и автоматическую передачу с помощью 6-шпиндельной системы, которая позволяет производить смену рулонов без остановки.
Управление осуществляется микрокомпьютером на базе ПЛК, с использованием высокоточного энкодера и надежного сочетания электронных и пневматических компонентов.
Технические характеристики
Перематываемый материал : Алюминиевая фольга, бумага для выпечки, силиконизированная бумага
Тип привода: Электрический
Ширина материала: 260-450 мм (на заказ)
Ширина готового продукта : 260-450 мм (на заказ)
Толщина алюминиевой фольги: 0.008-0.04 мм
Макс. диаметр разматываемого рулона: Φ700 мм (масса до 300 кг)
Макс. диаметр перематываемого рулона: Φ90 мм / макс. длина 300 м (масса 2.5-3 кг)
Минимальная длина перемотки: 1 метр
Размер гильзы разматывателя: 3’’ или 6’’ (76 мм или 152 мм)
Размер гильзы перематывателя: 30 мм, 35 мм или 38 мм (на заказ)
Макс. механическая скорость 350 м/мин
Потребляемая мощность 7.5 кВт
Главный двигатель 4 кВт
Напряжение: 3-фаз. 380В (на заказ) 20А
Частота 50 Гц
Давление воздуха 0.5 Мпа
Компрессор не включен в стоимость
Двигатель смены и редуктор 750 Вт
Двигатель перемотки 1.5 кВт Сервопривод
Мощность системы горячего клея 3 кВт
Двигатель этикетировщика (короткий/длинный) 750 Вт
Частотный преобразователь: Delta (Тайвань)
ПЛК (контроллер): Siemens (Германия)
Драйвер: Delta (Тайвань)
Серводвигатель: Delta (Тайвань)
Сенсорный экран: 7’’ WEINVIEW
Аппарат горячего клея: XBS (Китай)
Автоматический выключатель: Schneider (Франция)
Подшипники NSK (Япония) & Haerbin (Китай)
Натяжение при размотке и перемотке: Автоматическое поддержание натяжения
Счетчик метража: Omron
Функция окончания материала: Автоматическая остановка машины
Масса машины 1350 кг

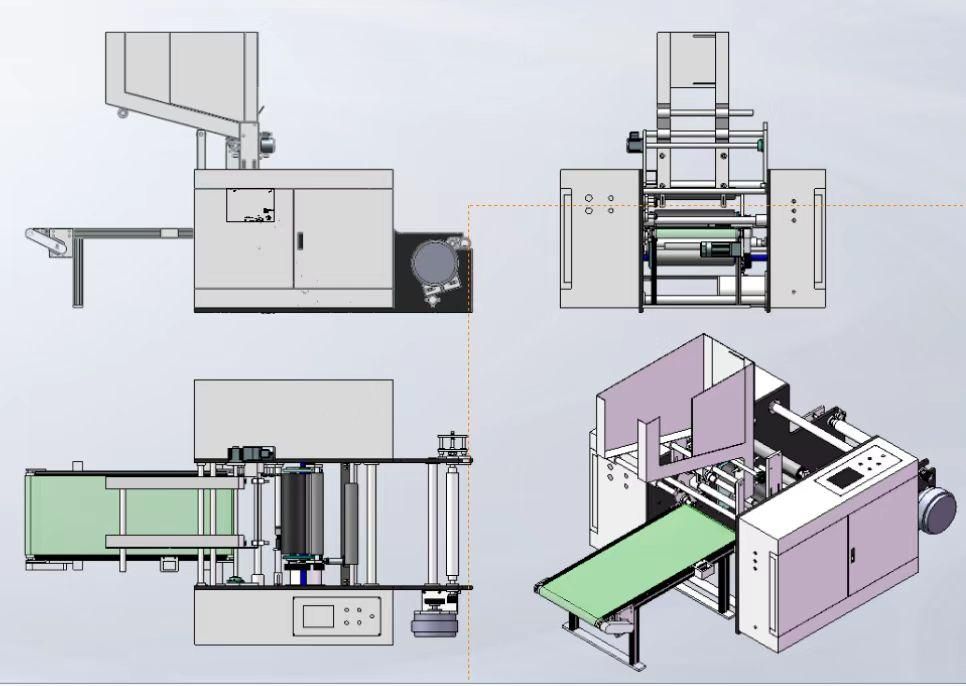

Габаритные размеры (Д x Ш x В) 3500 x 1800 x 2100 мм
Высокоточный энкодер Omron для обеспечения регулярности перемотки
В стоимость включены пуско-наладочные работы
