Профилегибочная машина для стальных дверных рам

Профилегибочная машина для стальных дверных рам

Эта машина для профилирования стальных дверных рам предназначена для полностью автоматического серийного производства металлических дверных рам.

Профилегибочная машина для стальных дверных рам Данная машина для профилирования стальных дверных рам предназначена для полностью автоматического серийного производства металлических дверных рам.

Профиль чертежа стальной дверной рамы для справки:


Рабочий процесс профилегибочной машины для стальной дверной рамы
Разматыватель → Устройство направляющей подачи Система формования рулона → Гидравлическое устройство для штамповки и резки → Выходная стойка



Основываясь на требованиях заказчика и нашем опыте, мы разрабатываем профилегибочные машины для стальной дверной рамы, как показано на следующем рисунке: Профилегибочная машина для


стальной дверной рамы состоит из следующих элементов :

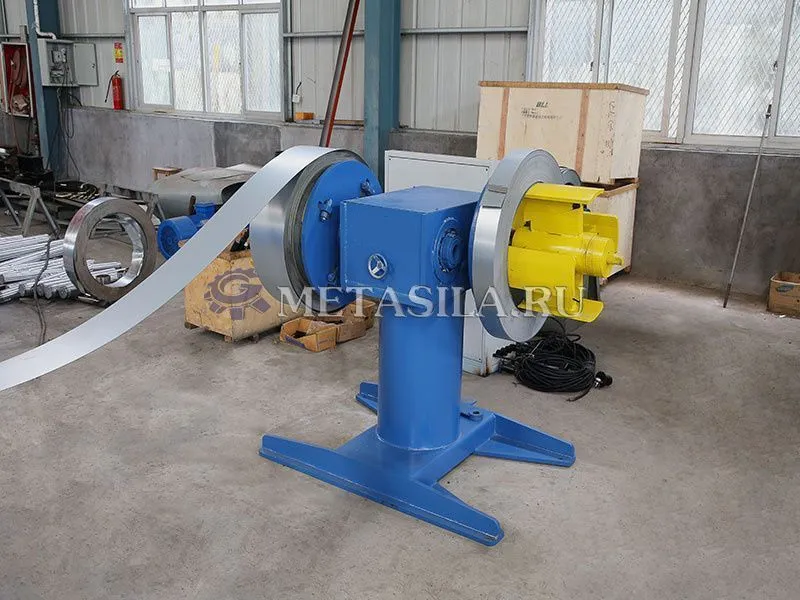

1) Ручной разматыватель: один комплект
без питания, ручное управление усадкой внутреннего отверстия стальной катушки и останов Макс .
Ширина подачи: 500 мм, диапазон длины рулона 508 мм ± 30 мм Вместимость: макс. 3 тонны



2) Направляющее устройство подачи
Положение направляющей можно отрегулировать для подходящей подачи материала.


3) Основная
рама корпуса машины изготовлена ​​из стали типа H450 путем сварки
Толщина боковой стенки: Q235 t18 мм

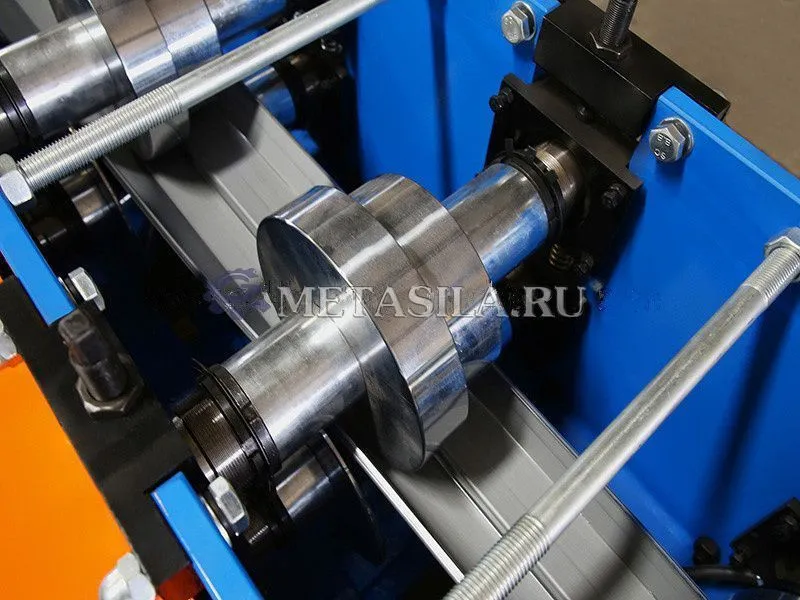

Ролики изготовлены из стали GCr15, термообработка, диаметр
валов HRC58-62 = φ75 мм, прецизионная механическая обработка
зубчатого колеса, около 14 шагов для формирования
главного двигателя ( Марка Polaroid) = 11 кВт, контроль частоты частоты
Реальная скорость формования: 15-18 м / мин




4) Гидравлическое устройство для штамповки и резки
Столб для резки и пробивки отверстий, остановка для резки и штамповки, три типа конструкции
режущего лезвия .
Гидравлический двигатель: 7,5 кВт , режущее и пробивное устройство используют одну и ту же гидравлическую станцию
. главный двигатель Независимая гидравлическая станция
