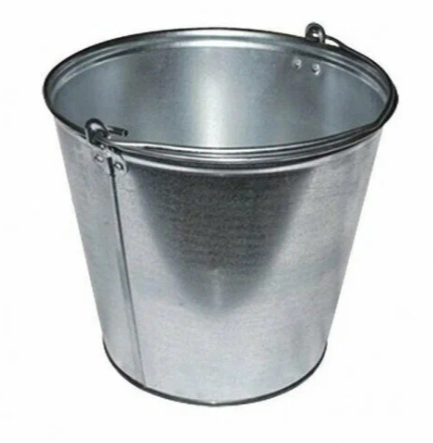

Полная линия по производству оцинкованных ведер T-25
Состав линии:
Пресс (110Т) для формования корпусов
Автоматическая подающая машина
Разматывающая машина
Пресс-формы:8Л., 10Л., 12Л.,15Л.
Машина для прокатки корпусов.
Машина для окантовки корпуса.
Машина для завивки с ковшовым верхом.
Одна машина для производства четырех размеров (меняйте формы для каждого размера)
Одна форма входит в комплект машины для завивки.
Пресс-формы: 3 шт.
Машина для отбортовки дна. 2 шт.
Машина для прокатки ковшовых линий.
Дополнительные пресс-формы: 3 шт.
Машина для закатки дна.
Пресс-формы: 3 шт.
Машина для изготовления отверстий в ручке ведра. Пресс (40Т
Пресс-форма. 1шт.
Станок для изготовления держателя ручки ведра. Пресс (25Т) 2 шт.
Пресс-формы: 2шт.
Станок для клепки держателя ручки.
Машина для изготовления ручек ковша (автоматическая).
Машины для придания формы дну ковша: Пресс (80Т)
Автоматическая подающая машина (сервосистема, высокая точность)
Разматывающая машина
Пресс-формы:8Л,10Л, 12Л, 15Л.
Подробнее:
Пресс (110 т)
Номинальное усилие: 1100 Кн
Номинальный ход: 6 мм
Ход ползуна: 160 мм
Переменный интервал времени: 40-60мин
Максимальная высота штампа: 350 мм
Регулировка высоты штампа: 80 мм
Площадь опоры (F.BXL.R): 680 x 1150 мм
Мощность главного двигателя: 11 кВт
Вес нетто: 9300 кг
Автоматическая подающая машина
Сервосистема высокой точности
Разматывающая машина
Машина для прокатки корпусов ковшей
Применимая высота: ≤450 мм
Применимый диаметр: Φ 100-300 мм
Толщина материала: 0,2-0,5 мм
Размеры: 1050 мм * 750 мм * 850 мм
Вес: 120 кг
Машина для окантовки и отжима корпуса ковша
Диапазон нажатия: 55 ~ 220, 200 ~ 360 мм
Толщина материала: 0,25-0,35 мм
Максимальная мощность нажатия: 8 Т
Ход ползуна: 64 мм
Величина регулировки ползуна: 15 мм
Расстояние между верхней и нижней формами: 60 мм
Скорость хода ползуна: 159 раз/мин
Размеры: 980 мм * 600 мм * 1730 мм
Вес: 680 кг
Станок для резки верхней части ковша
Одна машина может использоваться для производства изделий четырех типоразмеров (одна пресс-форма включена в стоимость машины).
Машина для отбортовки дна ковша
Для этой производственной линии необходимы 2 отбортовочных станка
Применимый диаметр: ≤Φ 300 мм
Применимая высота: ≤400 мм
Толщина листа жести: 0,2-0,5 мм
Ход цилиндра: 160 мм
Рабочий объем цилиндра: 25 мл/об
Давление в цилиндре: 21 МПа
Объем цилиндра: 180 куб.м3
Тип гидравлического масла: № 32 или № 46
Размеры: 1500 мм * 800 мм * 1950 мм
Вес: 600 кг
Машина для прокатки ковшовых линий
Одна машина может использоваться для производства изделий четырех типоразмеров (одна пресс-форма включена в стоимость машины.
Машина для закатки дна ковша
Одна машина может использоваться для производства изделий четырех типоразмеров (одна пресс-форма включена в стоимость машины).
Применимая высота: 200-480 мм
Применимый диаметр: Φ 200-330 мм
Толщина материала: ≤0,4 мм
Рабочее давление: 0,4-0,5 МПа
Скорость производства: 15-18 шт/мин
Тип сопрягаемой электрической машины: Y100L2-4-3 кВт 1430 оборотов в минуту
Размеры: 1750*1160*2010 мм
Вес: 800 кг
Пресс (40т) для изготовления отверстий в ручке ведра
Номинальное усилие: 400 КН
Номинальный ход: 6 мм
Ход ползуна: 120 мм
Макс. Высота штампа: 220 мм
Макс. Регулировка высоты штампа: 80 мм
Мощность: 4 кВт
Вес: 3100 кг
Размеры: 1600 *1180 *2310 мм
Пресс (25т) для изготовления отверстий в ручке ведра
Номинальное усилие: 250 КН
Номинальный ход: 5 мм
Ход ползуна: 80 мм
SPM: 60
макс. Высота штампа: 180 мм
Макс. Регулировка высоты штампа: 70 мм
Мощность: 2,2 кВт
Вес: 1900 кг
Размеры: 1325 *990 *2140 мм
Машина для клепки ручек ковша
Машина для изготовления ручек ведер. Это автоматическая машина.
Пресс (80т). Машина для формирования дна ковша
Номинальное усилие: 800 КН
Номинальный ход: 5 мм
Ход ползуна: 140 мм
Переменная SPM: 50-70
Макс. Высота штампа: 320 мм
Макс. Регулировка высоты штампа: 80 мм
Мощность: 7,5 кВт
Вес: 7000 кг
Автоматическая подающая машина
Сервосистема высокой точности
Разматывающая машина
В стоимость включены пуско-наладочные работы
