1. Вакуумный клеевой смеситель: Вакуумный смесительный бак из нержавеющей стали

2.Оборудование для удаления клея

3.Швейное оборудование

4.Сушилка для отверждения 30 м

5. система осушения воздуха

6. Система принудительного воздушного охлаждения

7.Тяговая машина

8.Машина для сбора рулонов

Требования к производству:

Источник питания: Без опасной зоны

Влажность: 20% -85%, без образования конденсата

Температура: 0-35 ℃

Защитные меры: Заземление

Условия использования:

Источник питания: трехфазная четырехпроводная система, 380 В, 50 Гц

Охлаждающая циркуляционная вода: ≤ 20 ℃, ≥ 0,3МПа, 3-6 м3/ч

Сжатый воздух: ≈ 0,5МПа, 0,4м3/мин

Общая установленная мощность: Производственная линия 255 кВт

Потребляемая мощность: Производственная линия 65-85 кВт/ч

Высота центра экструдера: 800 мм

Размеры установки оборудования (длина × ширина × высота): 45000 мм × 3500 мм × 6000 мм

Направление работы: справа налево

Общие положения:

Использование продукта: Нижний кожаный композитный коврик для пола с ПВХ покрытием

Используемые материалы: порошок ПВХ + другие вспомогательные материалы

Технические характеристики изделия: 2000 мм

Общая производительность экструзии: 350-450 кг/ч

Состав оборудования:

1. Вакуумная система дозирования -2 реакционных котла

2. 1 машина для нанесения покрытия

3. 1 машина для размотки

4. 1 машина для прессования

5. 1 комплект 24-метровой нагревательной печи

6. 1 8-метровая печь для охлаждения и обдува

7. 1 машина для снятия лака

8. 1 режущая платформа

9. 1 намоточный станок

10. 1 комплект электрической системы управления

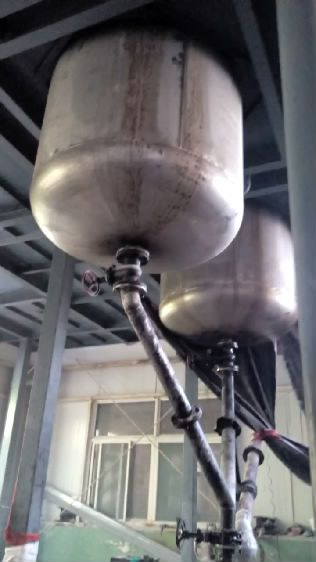

Вакуумная система дозирования -2 реакционных котла

Верхняя и нижняя головки изготовлены из нержавеющей стали марки 304 с толщиной пластины 8 мм, а средний цилиндр изготовлен из нержавеющей стали марки 201 с толщиной пластины 8 мм.

Главный двигатель мощностью 22 кВт

Оснащен циклоидальным игольчатым редуктором XLD8-23-22квт.

Оборудование оснащено одним манометром, двумя смотровыми окнами, четырьмя фланцами для подключения вакуумного насоса и четырьмя фланцами для масляных отверстий, а также двумя головками винтов DN50 и клапанами.

Диаметр люка 450 мм.

Уплотнение является механическим.

Мощность вакуумного насоса: 7,5 кВт

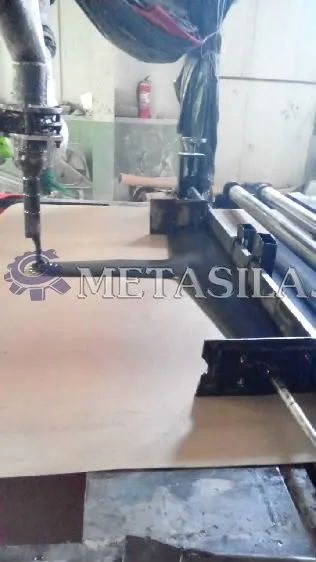

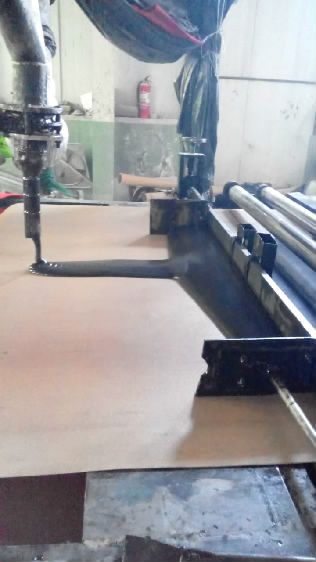

Машина для нанесения покрытия 1 комплект

Скребок изготовлен из специального ножа гибочной машины, с гладким и плоским лезвием, размером 2300x150, и может использоваться с обеих сторон.

Метод зажима использует ручной зажим, а винт имеет точный шаг, с небольшим регулировочным зазором.

Обе стороны изготовлены из нейлоновых пластин для увеличения трения между лентой из ПТФЭ и нейлоном.

Ширину покрытия и толщину кожи-основы можно регулировать

Разматывающая машина 1 комплект

Ширина разматывания 2200 мм

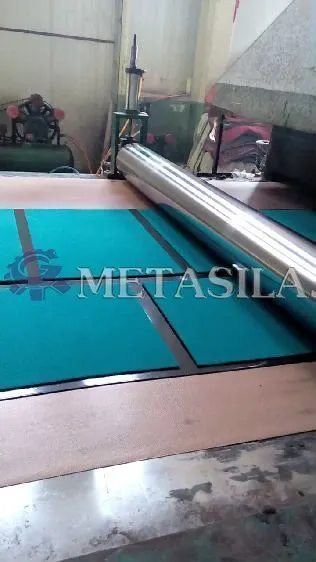

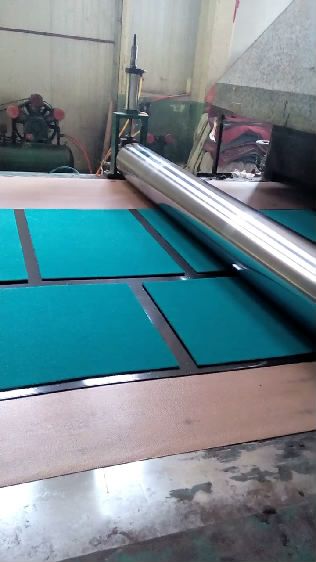

Прессующая машина 1 комплект

Способ прессования роликового типа и пневматический зажим

Два комплекта легких роликовых тяговых роликов, изготовленных из стальной трубы 45 #, с полированной поверхностью и хромированным покрытием.

Спецификация легких роликов: ø 215x2350 мм

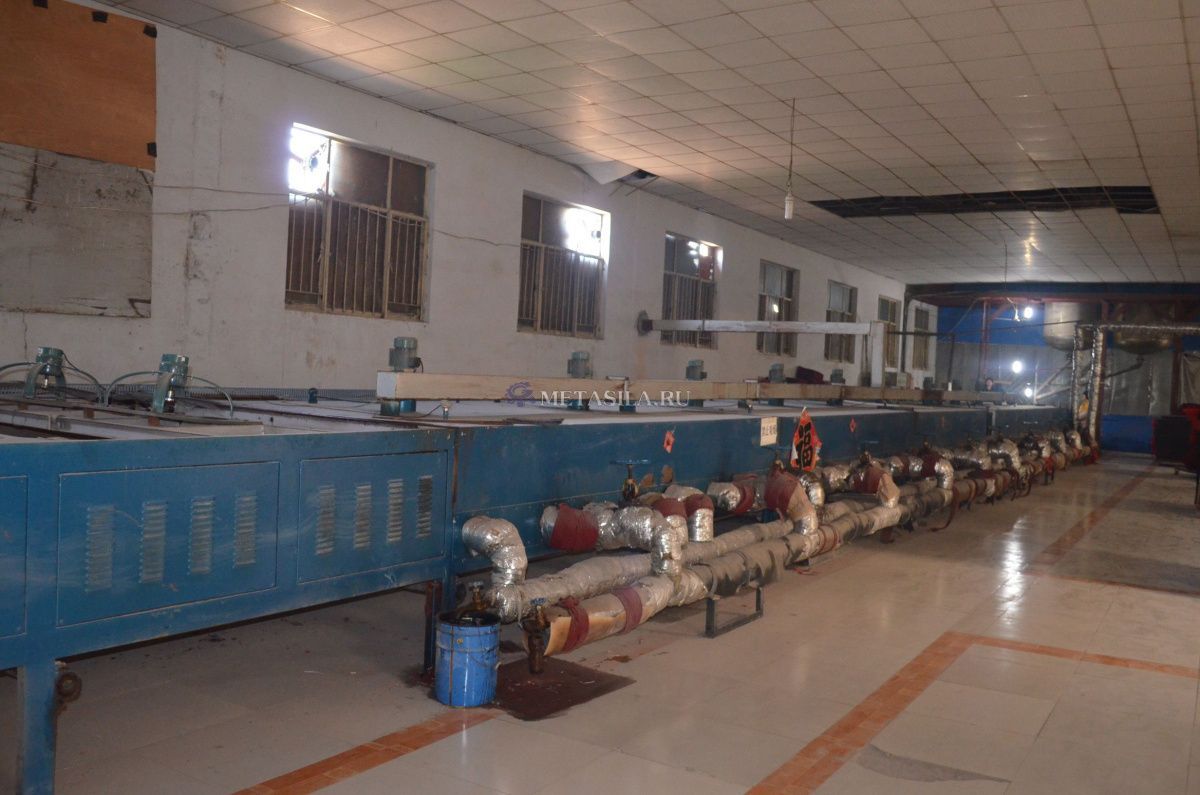

24-метровая нагревательная печь 1 комплект

Длина: 24000 мм, приваренный к стальной пластине, разделенный на 4 группы по 6000 мм

Способ нагрева: Нагрев нагревательной трубки из нержавеющей стали

Мощность нагрева: 2,5 кВт X 18 штук x 4 группы, общая мощность 180 кВт. Каждая группа нагревательных трубок может быть отключена индивидуально.

Каркас печи сварен из 100 квадратных труб, а изоляционная вата изготовлена из высококачественной алюмосиликатной ваты толщиной 100 мм. Все сварные квадратные трубы заполнены перлитом.

Вентиляторы охлаждения и контроля температуры мощностью 0,75 кВт x 8 единиц

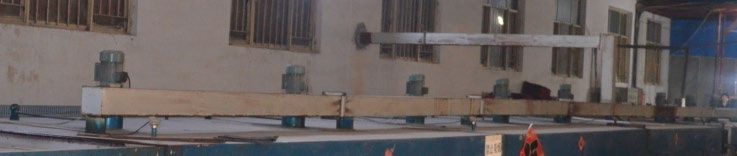

8-метровая охлаждающая и обдувочная печь 1 комплект

Длина: 8000 мм, приварена к стальной плите, разделена на 2 группы по 4000 мм x 2

Обдувочная печь мощностью 0,75 кВт x 3 единицы x 4 комплекта

Машина для снятия лака 1 комплект

Мощность двигателя для снятия лака: 3 кВт с регулируемой частотой вращения

Конвейерная лента представляет собой тефлоновую ленту с устройством автоматической коррекции

Передаточный ролик: ø 270 мм, резиновый ролик или железный ролик с фрикционными бобинами

Режущая платформа 1 комплект

Спецификация: 2600x1500

Столешница изготовлена из нержавеющей стали

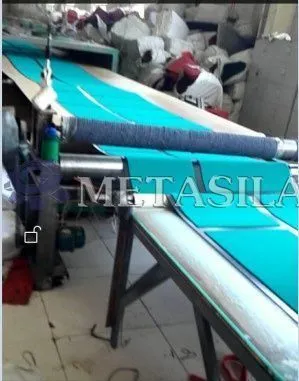

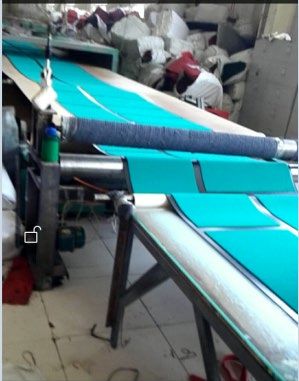

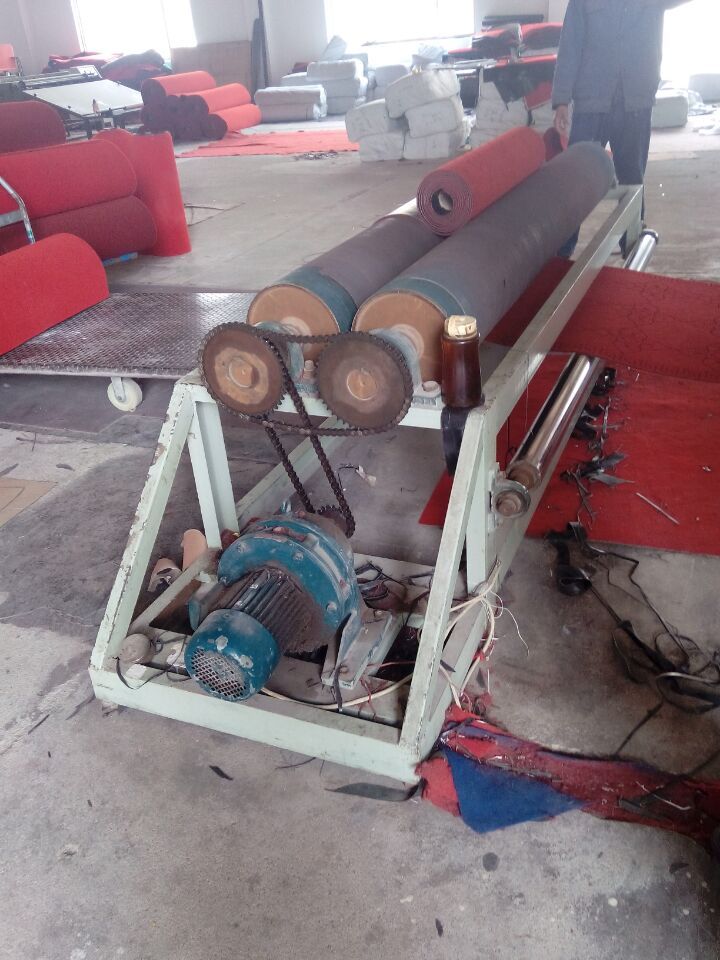

Намоточный станок 1 комплект

Размер ролика: ø 240x2200 мм, гладкий ролик с фрикционными бобинами

Электрическая система управления 1 комплект

В стоимость включены пуско-наладочные работы
