 Автоматическая укупорочная машина --- 1 комплект

 Автоматическая многофункциональная машина для прикрепления этикеток --- 1 комплект

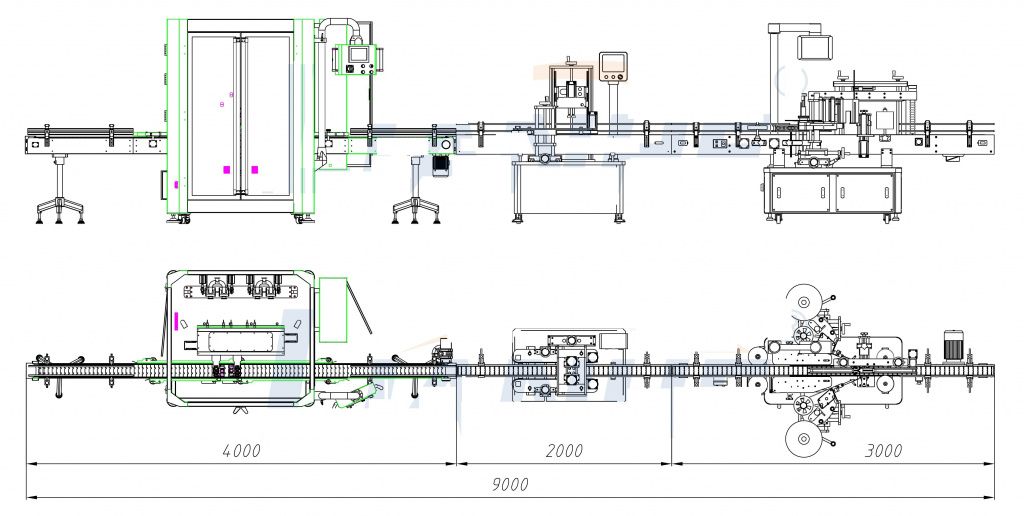

Схема:

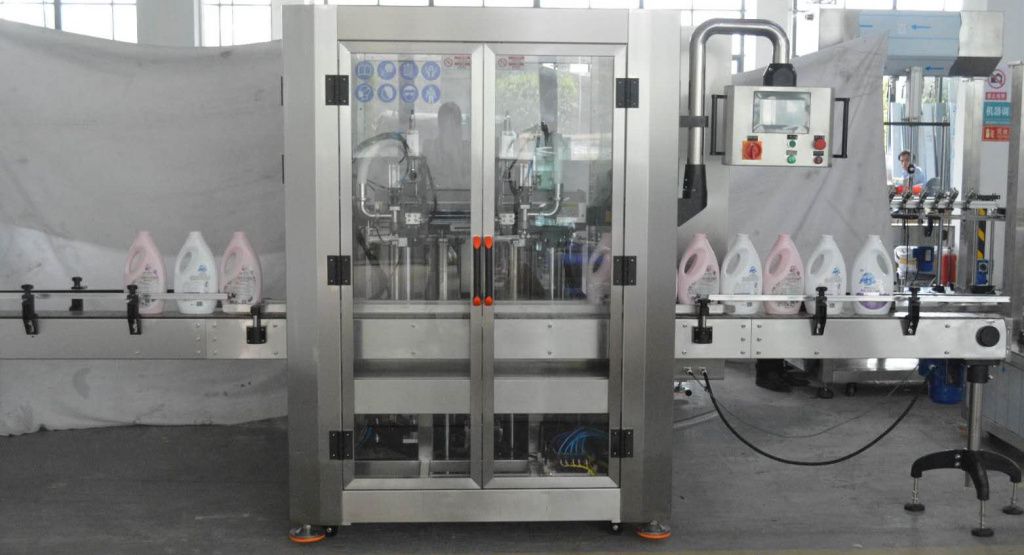

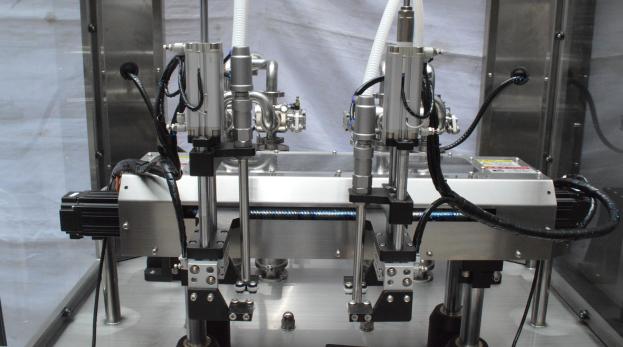

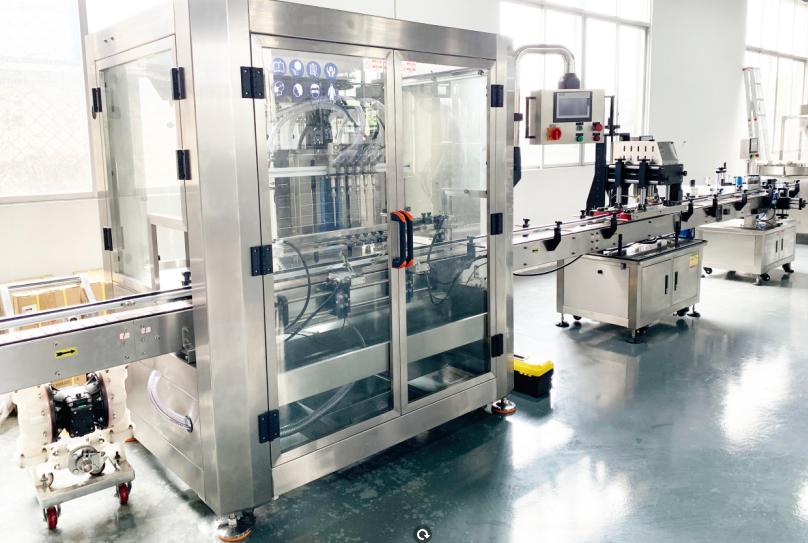

1.Автоматическая отслеживающая машина

Описание продукта:

Машина для розлива с подвижной головкой использует количественное заполнение плунжера, разливка по бутылкам, позиционирование, наполнение и разливка по бутылкам автоматически контролируются ПЛК, в соответствии со Стандартом GMP. Применимо для наполнения лекарств, продуктов питания, ежедневных химикатов, пестицидов и тонкой химической жидкой пасты. На заправочной станции разливочной машины, из-за непрерывной транспортировки бутылки вперед, требуется, чтобы части для отслеживания наполнения могли отслеживать попадание в горловину бутылки, отслеживание наполнения, быстрый подъем и возврат в исходное положение состоит из четырех функциональных действий, каждое из которых может быть разложено на горизонтальное отслеживающее движение и вертикальное подъемное движение, и может быть сформирован цикл движения в четырех функциональных действиях.

Особенности:

1: Интерфейс управления сенсорным экраном

2: Две части наполнения типа движения вверх и вниз, эффективно предотвращают образование пены

3: Точность наполнения может достигать ± 1% (зависит от ваших материалов)

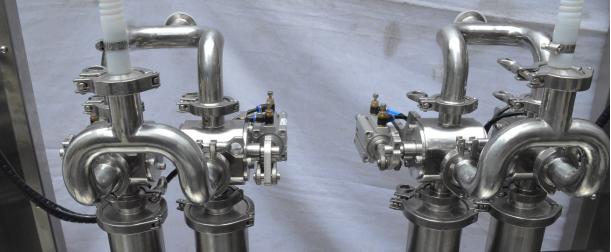

4: Заполняющий цилиндр обработан твердым хромом и отшлифован, уникальная конструкция питательного клапана, отсутствие утечки.

5: Без бутылки без наполнения и автоматической функции остановки бутылки

6: Разработаны различные устройства позиционирования в соответствии с фактическим положением бутылки

7: Оборудование легко моется, может быть демонтировано без инструментов, его также можно очистить онлайн или стерилизацией при высокой температуре.

8: Контактные части материала изготовлены из нержавеющей стали SUS316.

Технические параметры:

Заполняющая головка 2

Диапазон наполнения 500-5000 мл (зависит от ваших материалов)

Скорость наполнения 1200-3000 баррелей в час (в зависимости от вашего продукта)

Точность измерения ±1%

Мощность кВт、 380в

Рабочее давление воздуха 0,6-0,7 МПа

Расход газа 6~7 м3/мин

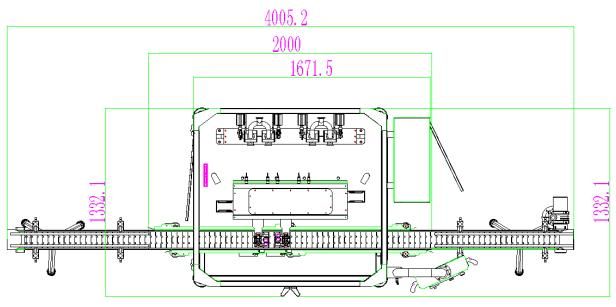

Размер 3000* 1500*2100 мм

Вес 650 кг

Список конфигураций:

2.Автоматическая Машина Для Укупорки Зажимного Типа

Технические параметры:

1 Преобразователь частоты Бытовой 1 Сердечник кен

2 PLC Япония 1

3 Человеко-компьютерный интерфейс на немецком языке 1 7-дюймовый цветной экран

4 Электронное промежуточное реле Япония 1

5 Пневматический Элемент Япония 1 Airtac

PLC Япония Mitsubishi

сенсорный экран Тайвань Weinview

Промежуточное реле Япония OMRON

Серводвигатель Тайвань Дунъюань

Мотор Китай GPG

Датчик Германия Больной

Воздушный цилиндр Taiwan AirTac

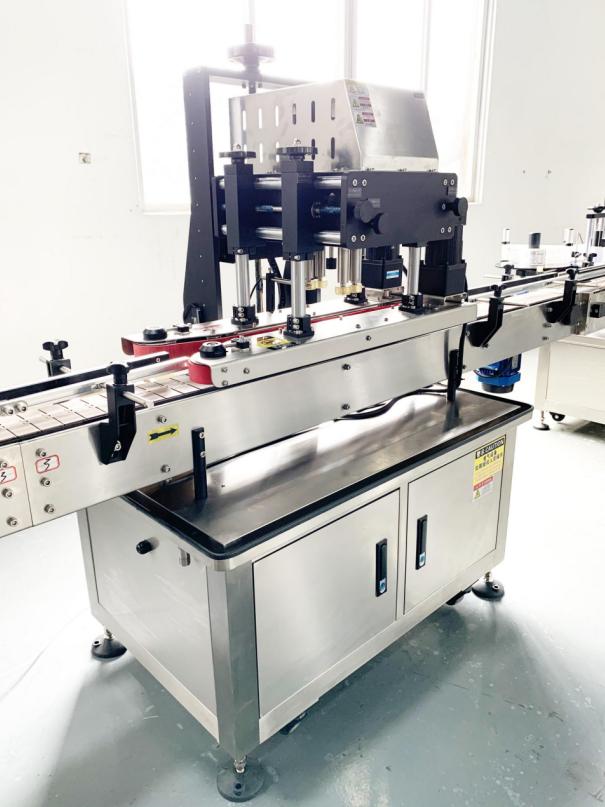

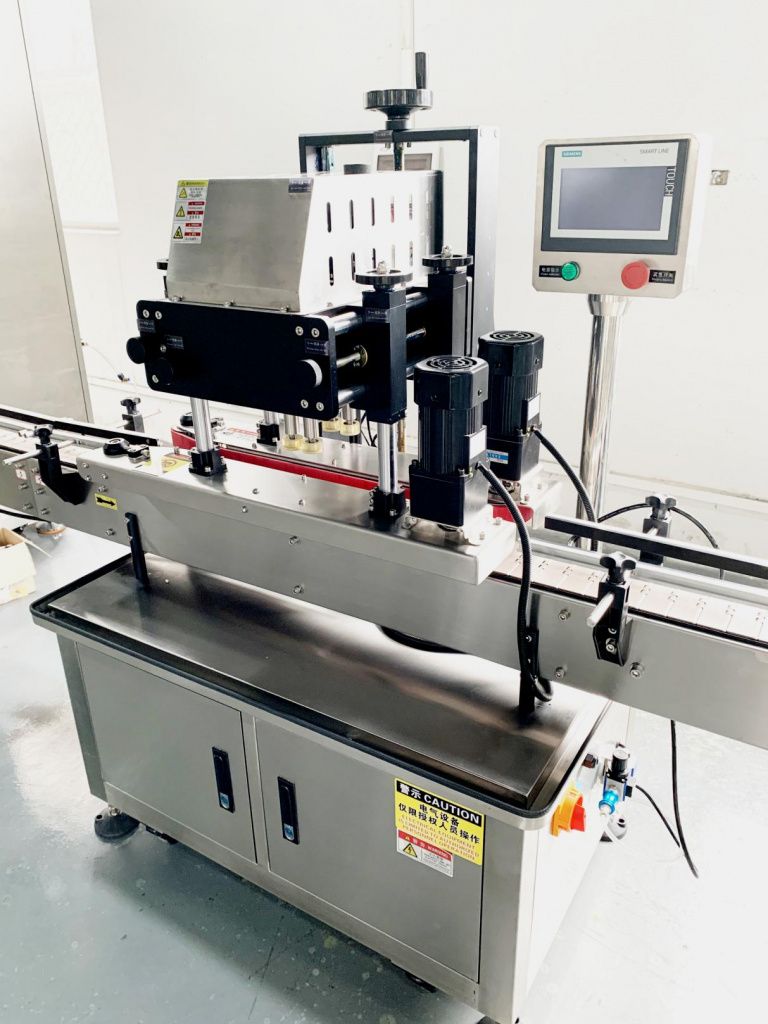

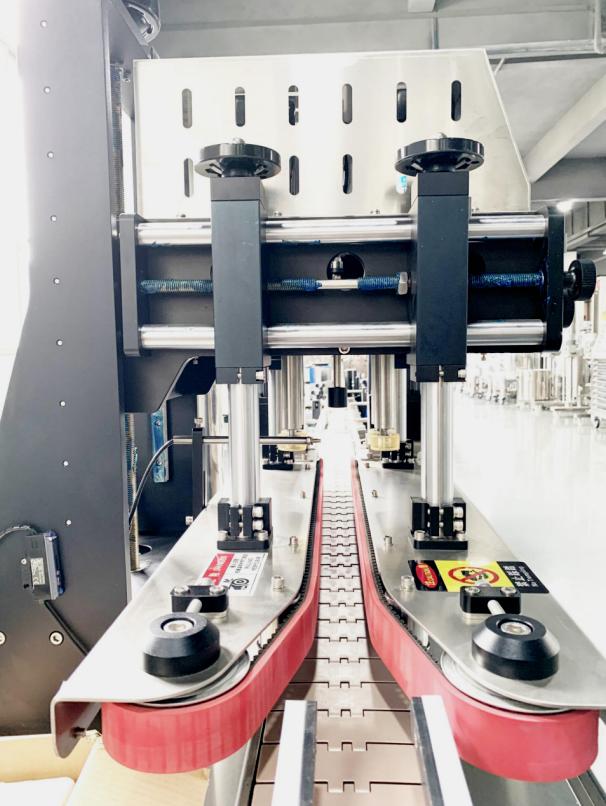

2.Автоматическая Машина Для Укупорки Зажимного Типа

Технические параметры:

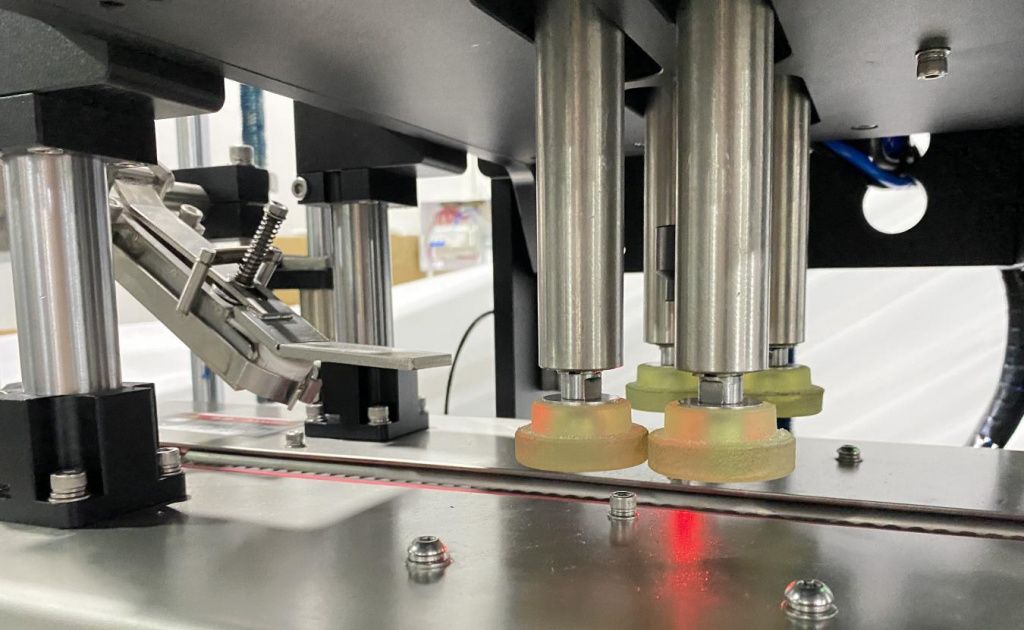

(1) Форма укупорки: стиль ремня с 4 колесами

(2) Скорость: 3000 бутылок в час

(3) Материал: Стойка изготовлена из нержавеющей стали 304

(4) Программное управление: Частотный контроль

(5) Покрывая мотор: мотор 550W

(6) Давление: 0,6-0,8 МПа

(7) Конвейерная лента: коммунальные и фасовочные машины

(8) Управление ПЛК и сенсорным экраном

(9) Укупорка серводвигателя, более высокая точность и скорость

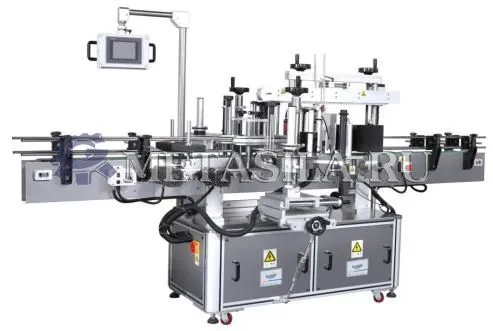

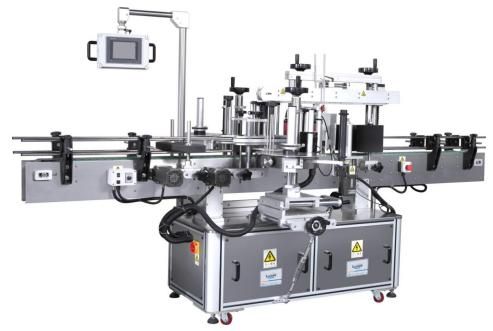

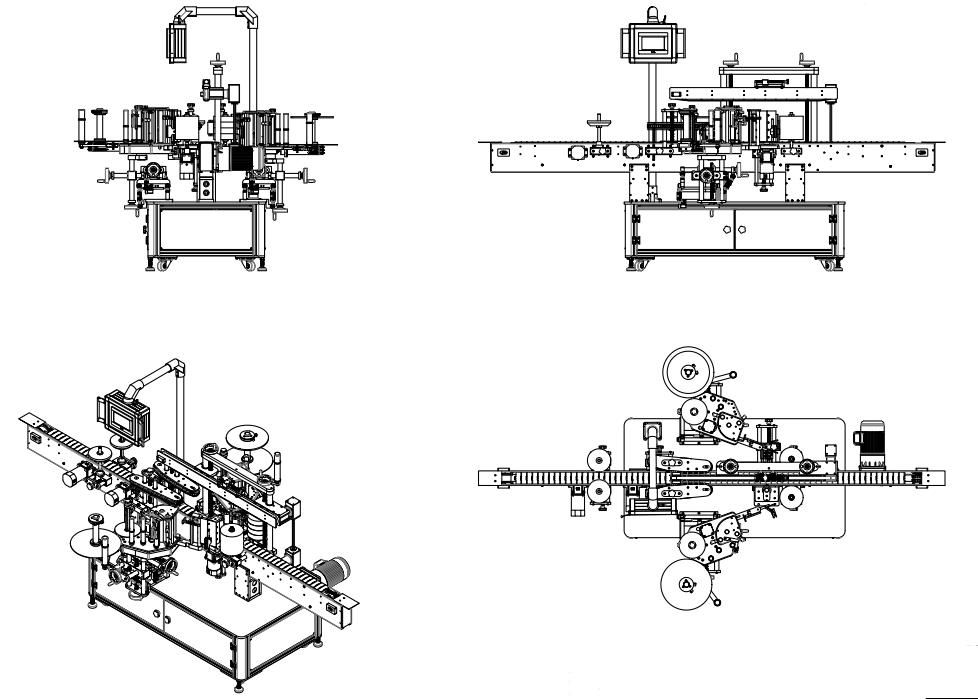

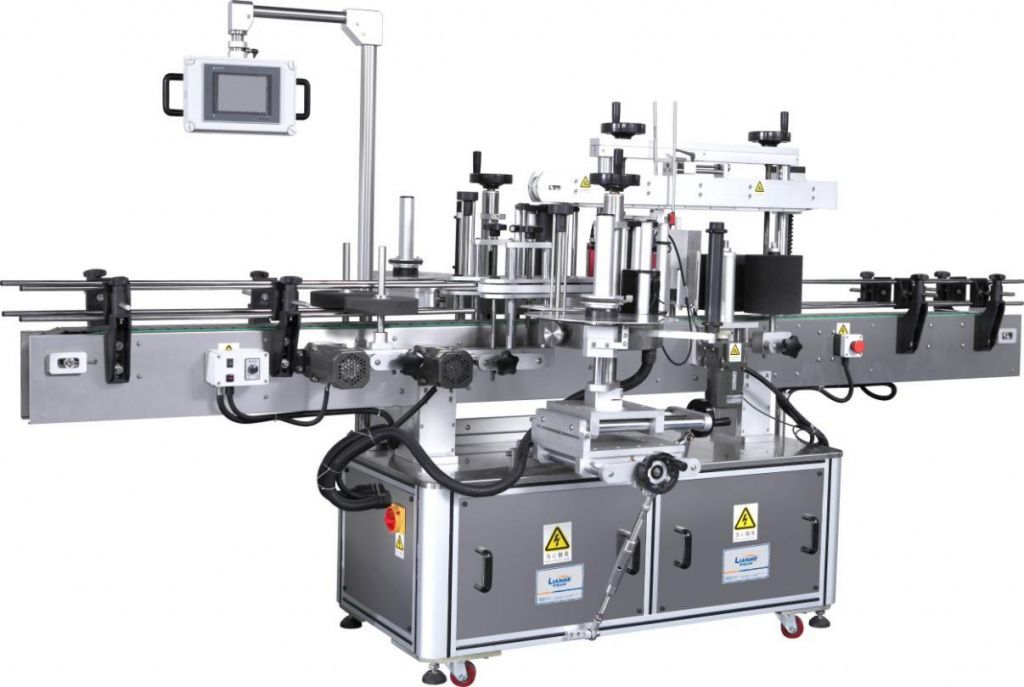

3.Автоматическая Многофункциональная Машина Для Прикрепления Этикеток

Можно использовать как для плоской бутылки, так и для круглой бутылки

A. Конструкция машины:

A: Основная секция машины:

Сверхмалый инерционный серводвигатель YASKAWA мощностью 750 Вт,

Сервоусилитель YASKAWA, преобразователь частоты Danfoss,

двигатель Panasonic, Программируемый логический контроллер Siemens (PLC),

Weinview color HMI (на английском интерфейсе),

Немецкий датчик этикеток LEUZE, Немецкий фотоэлектрический переключатель для тестирования продукции LEUZE

B: Механическая часть

Транспортный сектор: Тайвань импортировал двигатель переменного тока мощностью 750 Вт, преобразователь частоты Danfoss регулирует скорость

Установка направляющей бутылки: двойные координаты, скорректированные с помощью контрольных направляющих в SS.

Устройство для разделения бутылок: Мотор Panasonic, преобразователь контролирует скорость.

Целочисленное устройство: двигатель Panasonic, преобразователь частоты, регулирующий скорость, синхронный с конвейером.

Устройство прессования: спиральная коническая зубчатая передача, синхронизированная с конвейерным устройством

Нанесение царапающей этикетки: комбинация губчатых пружинных стальных пластин, тефлоновая накладка.

Устройство для наклеивания этикеток под давлением 1: Комбинированный ролик без питания, быстро снимаемый для размещения этикеток различных размеров. Это может увеличить заведение круглой бутылки (цена должна быть обсуждена): Особенно подходит для всей пасты с высокими требованиями; автоматическая ориентация с тремя роликами

может значительно уменьшить конус из-за маркировки продукта и других неизвестных факторов, вызвавших ошибку (что может быть достигнуто с помощью одной этикетки круглой бутылки на любом столбе, установка электрического глаза может обеспечить

позиционирование наклеек, одна этикетка может быть размещена все грани, две симметричные метки и позиционный столб и т.д.).

B. Эксплуатационные характеристики:

A: Хост, использующий две передовые технологии компании

1) Дважды прижмите рулон к этикетке, что поможет повысить точность маркировки

Перед наклеиванием этикетка проходит рулонный пресс, который поможет устранить

складки бирки, улучшить качество наклеивания, до исчерпания последней этикетки.

2) Вторичная коромысловая пружинная подающая этикеточная муфта с дополнительными ременными тормозами обеспечивает высокоскоростную подачу постоянного натяжения

B: Интерпретация производительности машины

1) Поскольку в машине используется сочетание передовых технологий и высокопроизводительных компонентов - сверхмалый инерционный серводвигатель, система программируемой логики Siemens контроллер профессиональное управление серводвигателями с замкнутым контуром, использование усовершенствованной системы HMI для рабочего и машинного общения, во время хоста был запущен процесс контроля скорости этикетки, он может достигать класса точности 0,01 м / мин, а не общего оборудования 1 м/ мин, одна машина в это связано с улучшением обоих классов точности; и с этой стороны машина улучшила два класса точности. Что касается скорости, в машине используется сверхмалая инерция, мощный серводвигатель YASKAWA мощностью 750 Вт, скорость которого можно регулировать в диапазоне 0,5-40 м / мин любое количество в крупном масштабе для удовлетворения скорости вашей производственной линии, чтобы достичь реального.

Высокоскоростная маркировка.

1) Машина для прикрепления этикеток использует сверхмалый инерционный серводвигатель, но большая часть машины для прикрепления этикеток по-прежнему использует шаговый двигатель

2) Машина с управлением PLC, а не общим SCM

3) HMI машины - это реальное представление о цифровом управлении, а не просто дисплей

D: Транспортный сектор: импортный двигатель переменного тока, регулирование скорости частотного преобразователя

Сверхвысокомощный двигатель переменного тока с инвертором большой емкости делает скорость отправки бутылок более стабильной, что поможет повысить точность маркировки;

В процессе маркировки машины положение оптического переключателя для измеряемого объекта может регулироваться для достижения нулевой задержки, поэтому машина может достигать маркировки с нулевым шагом и значительно повышать скорость производства, в прошлом большая часть этикетировочной машины, измеренный оптоэлектронный переключатель был исправлен, используя управление с задержкой, то есть, когда измеренный оптоэлектронный переключатель подает сигнал, система задерживает метку, но если в процессе работы напряжение системы изменится или изменится нагрузка конвейера, то положение метки будет иметь значительные отклонения

E: Учреждение по маркировке

Головка этикетировочной машины имеет восемь регулировок ориентации, угол можно регулировать свободно, легко наклеивать различные сложные и прозрачные этикетки; высокоэластичный губчатый скребок и круглая экструзия без питания, чтобы гарантировать отсутствие пузырьков воздуха; механическая структура машины использует улучшенную жесткую конструкцию, простую, щедрую и стабильную.

◎ Эта машина представляет собой двухстороннюю этикетировочную машину, подходящую для двусторонней маркировки продуктов, установки круглой бутылки, может быть достигнута маркировка круглой бутылки.

◎ Может быстро переключаться на бутылку другого размера, проста в использовании, упорядоченность красивая, чистая, легко моется

◎ Применимо ко всем отраслям промышленности для двусторонней маркировки продуктов, таких как бытовая химия, нефть, машинное масло, чистящие средства, продукты питания и напитки, фармацевтика и так далее.

Технические параметры:

Скорость производства: 40 м / мин (8000 ~ 10000BPH)

Точность маркировки: ±1 мм

Максимальный диаметр рулонной этикетки: 330 мм

Внутренний диаметр этикетки: 76,2 мм

Максимальная ширина этикетки (высота этикетки): 200 мм (может быть настроена в соответствии с требованиями заказчика)

Размер машины: L3048* W1400* H1650 (мм)

Вес машины: 400 кг

Детали:

1 Цветной сенсорный экран 1 комплект Weinview

2 Серводвигателя 2 комплекта YASKAWA

3 Сервопривод 2 комплекта YASKAWA

4 Преобразователя частоты 1 комплект Danfoss (Danmark)

5 Преобразователь частоты 1 комплект Danfoss (Danmark)

6 ПЛК 1 комплект Siemens (Германия)

7 Прозрачная этикетка electric eye 2шт LEUZE (Германия)

8 Электрический глазок тестируемой бутылки 1шт SICK (Германия)

9 Электрический компонент 1шт Schneider из Франции

10 Мотор конвейерной ленты 1шт Тайвань wanxin

11 Мотор переменной частоты 1pcs Panasonic

12-скоростной управляющий двигатель 1 шт. Panasonic

13 Редуктор 1 шт. Panasonic

14 Редуктор 1 шт. Panasonic

15 Двигатель управления скоростью SCR 1 комплект Panasonic

16 Переключатель питания 1 комплект ТАЙВАНЬ МИНВЭЙ

17 Контактор переменного тока 1 шт.

18 Универсальный переключающий переключатель 1шт Германия МЕЛЛЕР

19 Выключатель Scram 1 комплект Schneider из Франции

20 Предохранитель 3шт CNYH

21 Авиационная вилка 1 шт.

22 Авиационная вилка 1 шт.

23 Авиационная вилка 1 шт.

24 D-SUB штекер 1 шт. внутренний

25 Штекер D-SUB 1 шт. внутренний

26 Соединительная планка / линейный блок 2шт ТАЙВАНЬ

27 Магистральный / монтажный воздуховод / канал 4 м ТАЙВАНЬ

28 Направляющая рейка 1 шт. ТАЙВАНЬ

29 Силовой провод 4 м Внутренний

30 Силовой провод 6 м Внутренний

31 Красный провод 4 м Внутренний

32 Синий провод 4 м Внутренний

33 Электромагнитный клапан 1 шт. AIRTAC (только для заведения с круглой бутылкой)

34 Комбинация FRL 1 комплект AIRTAC (только для заведения с круглой бутылкой)

Вся машина изготовлена из передовой нержавеющей стали 304 и алюминия путем анодирования.

Автоматический Наполнитель с отслеживанием

1. Наполнительные головки: 2 насадки

2. Диапазон наполнения: 500 мл-5000 мл

3. Скорость наполнения: 25-40 б/м (в зависимости от различной вязкости и объема)

4. Точность: ±0,5-1%

5. Пневматические компоненты: Airtac

6. Мощность /напряжение: кВт/380В

7. Давление воздуха: 0,6-0,7 МПа

8. Расход воздуха: 6~7 м3/мин

9. Размер машины: 3000 * 1500 * 2100 мм (Д * Ш * В) (обычная длина составляет 3 метра и при необходимости может быть больше)

Автоматическая укупорочная Машина

1. Покрывая скорость: 50-60pcs/min (основанный на конструкции крышки клиента)

2. Форма укупорки: 4 колеса зажимают винт крышки

3. Управление укупоркой: Шаговый двигатель

4. Пневматические компоненты: Airtac

5. Материал: Рама изготовлена из нержавеющей стали 304

6. Покрывая мотор: мотор 200W

7. Давление: 0,6-0,8 МПа

8. Напряжение: 220 В / 50 Гц / 1 фаза

Многофункциональная этикетировочная машина

Скорость нанесения этикеток: 60-150 шт/мин;

Подходит для бутылок круглой и овальной, квадратной и неправильной формы.
