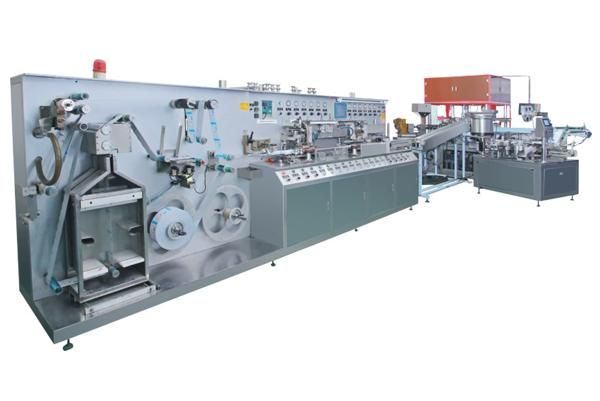

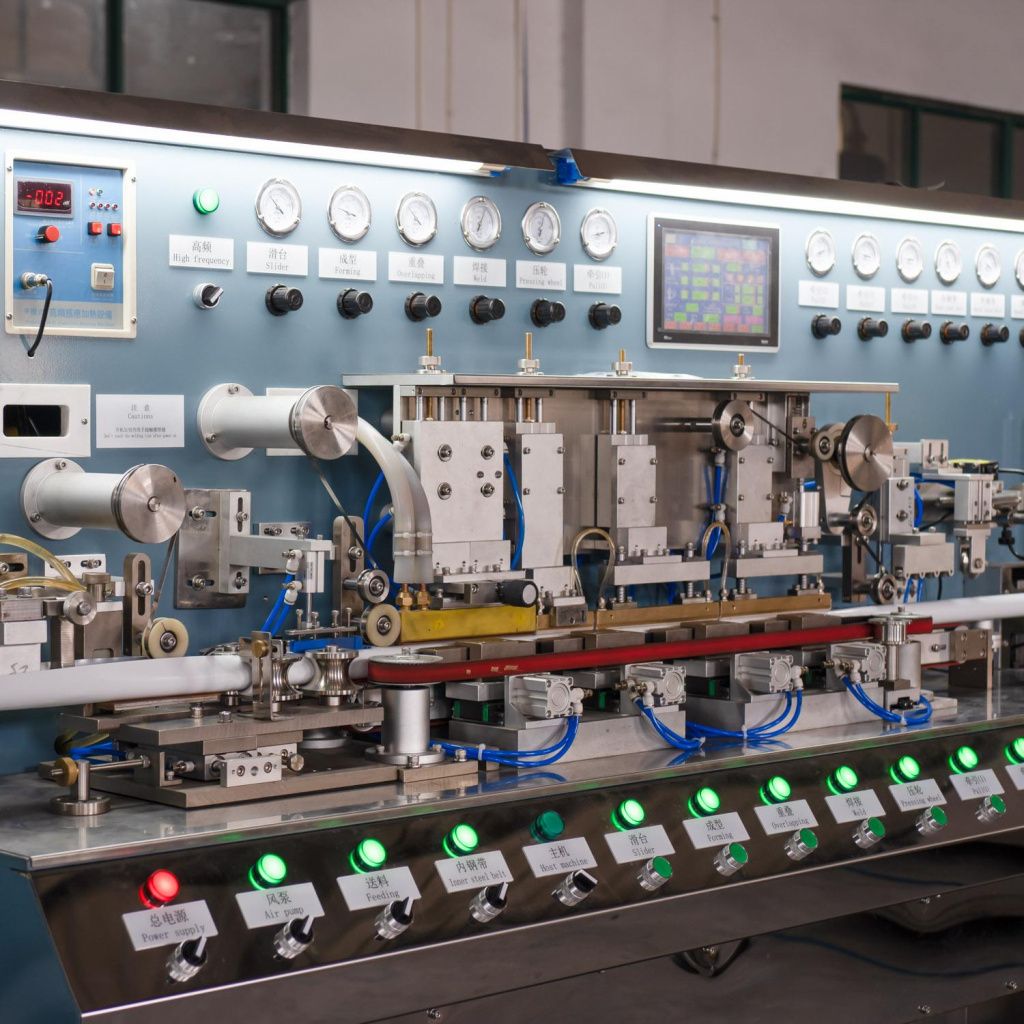

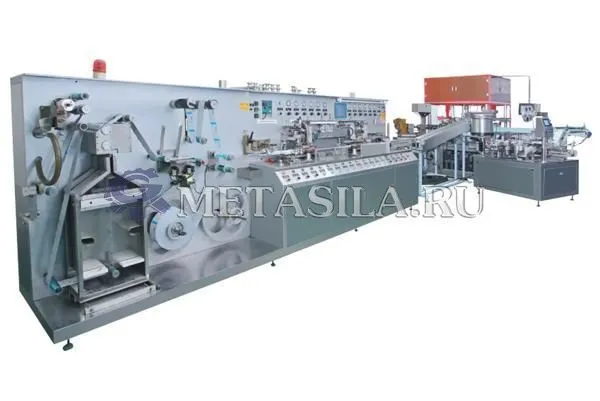

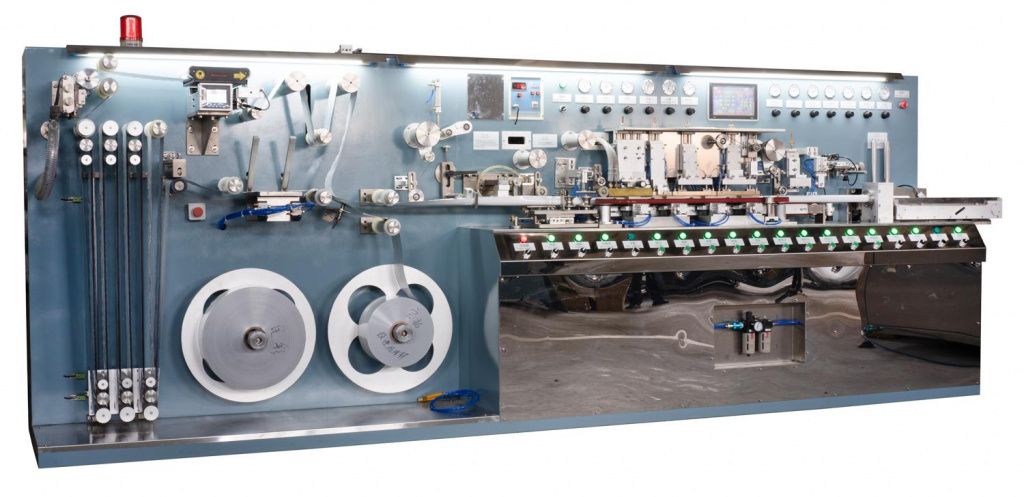

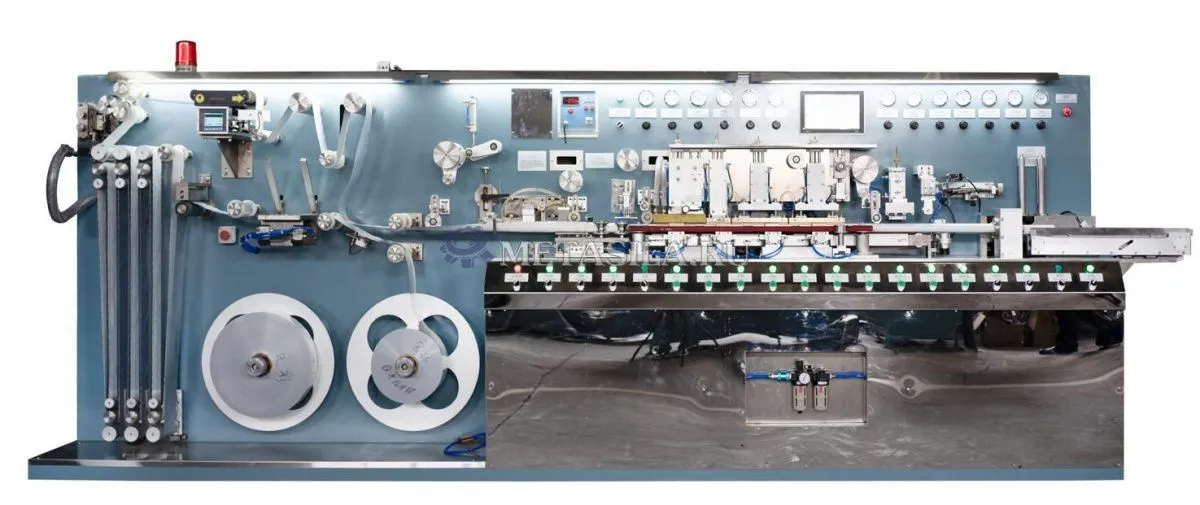

Автоматическая машина для изготовления ламинированных труб для пасты
Размер пресс-формы: Диаметр (мм): 12.7, 16, 19, 22, 25, 28, 30, 32, 35, 38, 40,50,60
Эта машина может изготавливать алюминиево-пластиковую трубку и пластичную тубу.
Машина интегрирована механически, электрически и пневматически. По сравнению с другими продуктами подобного рода за рубежом, он обладает такими характеристиками, как низкие инвестиции, высокая эффективность, низкое энергопотребление, простота эксплуатации, стабильная производительность, простое техническое обслуживание и т.д.
Машина использует алюминиево-пластиковые ламинированные листы и цельнопластиковые ламинированные листы в качестве материалов и использует технологию высокочастотной сварки для производства ламинированных труб различных спецификаций. Производимые изделия отличаются плоскими и прочными сварными швами, точной и красивой резкой и т.д.
Благодаря использованию устройства замены листов без остановки машины, оно отличается самым высоким коэффициентом использования листов, самой низкой трудоемкостью, безопасным использованием и т.д.

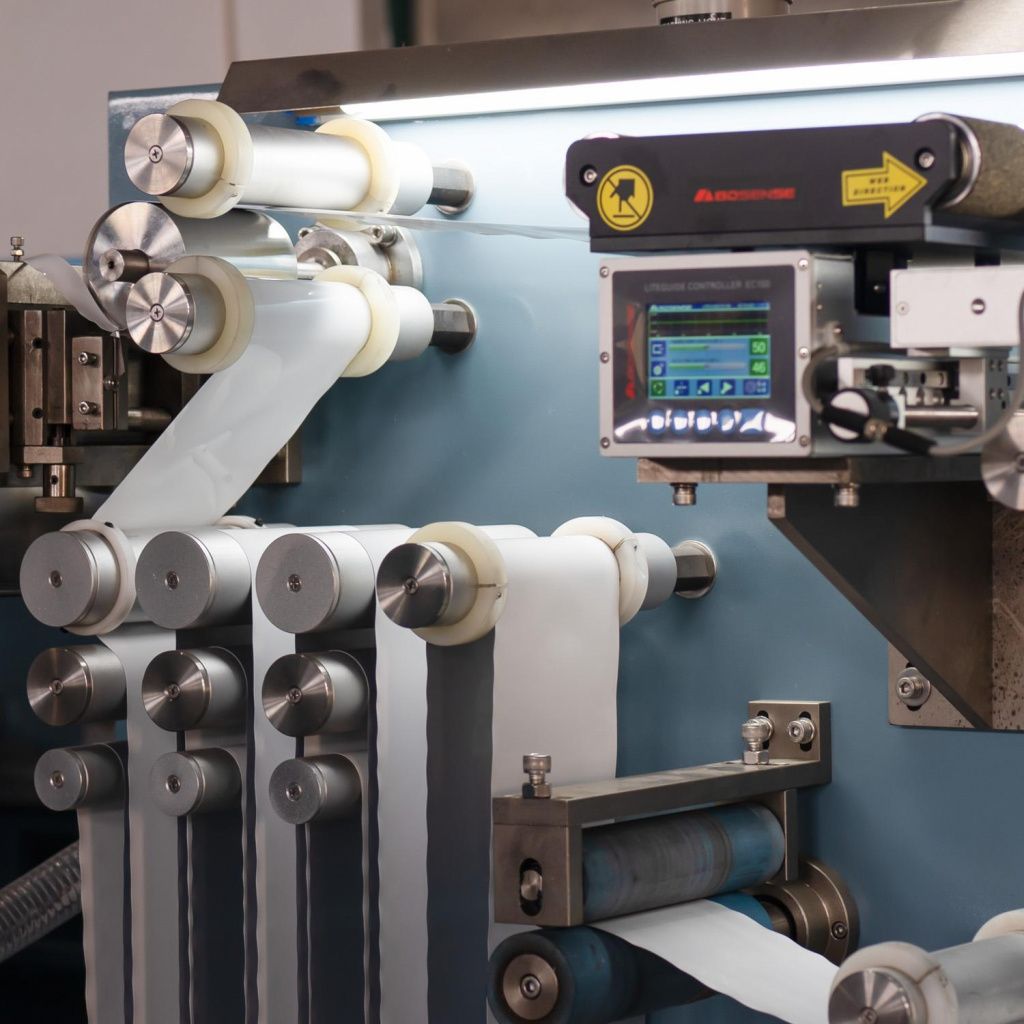

Блок машины в основном состоит из автоматического разматывателя, соединительной платформы, автоматическое устройство для резки кромок, автоматическая система коррекции отклонений, автоматическое формовочное устройство, высокочастотное сварочное устройство, устройства вертикального и горизонтального перемещения, устройство автоматического управления и слежения за вращающимся режущим устройством, система управления человеко-машинным интерфейсом и т.д.
Основные параметры
Мощность главного двигателя машины 2,2 кВт
Мощность высокочастотной сварки 2 кВт
Другая мощность сварки 0,5 кВт
Входной источник питания 380 (220) В/50 Гц
Максимальная производственная мощность 70-120шт/мин
Размер (Д *Ш * В) 4810*870*1700 мм
Вес 3000 (кг)
Основные детали
Воздушный насос: HG-370C Sensen Group
Центробежный водяной насос: PUM200L1
Серводвигатель: MDME102G1G Panasonic
Сервопривод: MDDLN45SE Panasonic
Серводвигатель: MHMF082L1U2M Panasonic
Сервопривод: MCDLN35SE Panasonic
Планетарный редуктор: AB090-30-S2-P1 Taiwan TFO
Серводвигатель: MDMF102L1G6M Panasonic
Сервопривод: MDDLT55SF Panasonic
Серводвигатель: MDMF152L1G6M Panasonic
Планетарный редуктор: AB 115-30-S2-P2 Taiwan TFO
Сенсорный экран 16: DOP-110CS Taiwan Delta
Ступенчатый двигатель: Двигатель YN90-40 мощностью 40 Вт 1:5 VTV
Кодировщик: E4086-2000-3- Автоника Т-24
Контроллер ПЛК: FP0R-C16T Panasonic
Инвертор: VFD2A8MS21ANSAA Taiwan Delta

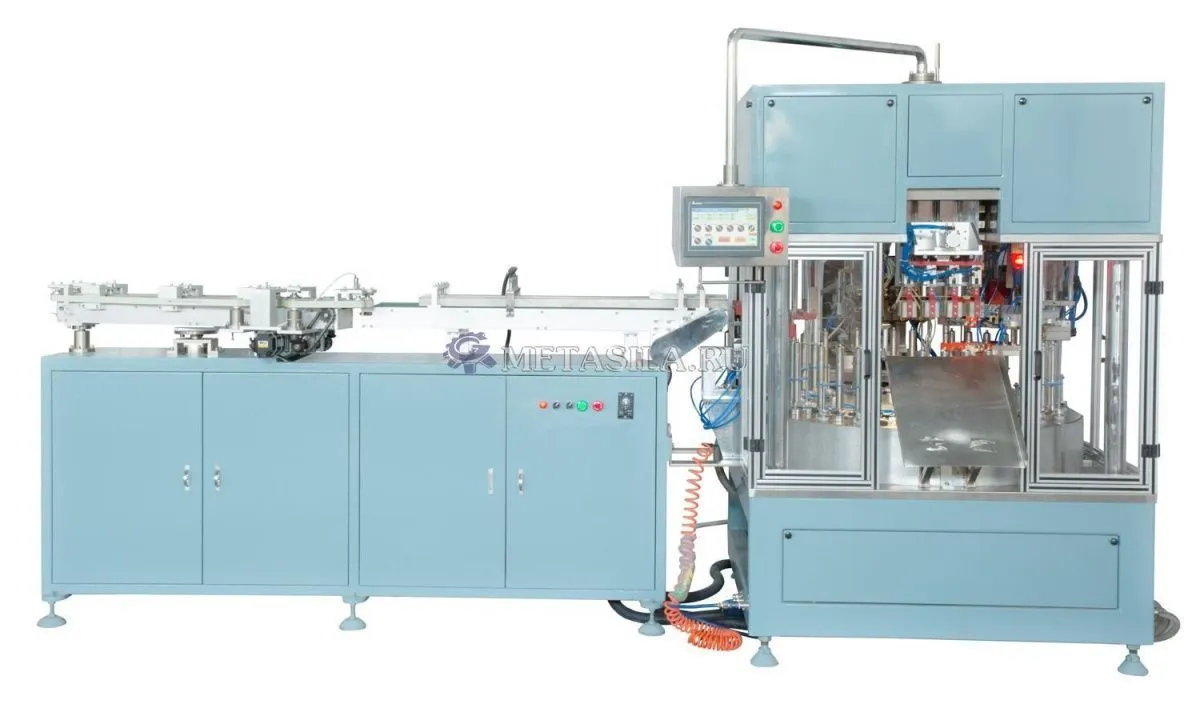

Машина для дозирования с четырьмя головками
Размер пресс-формы Диаметр (мм): 16, 19, 22, 25, 28, 30, 32, 35, 38, 40,50, 60
Машины для дозирования контролируются крупномасштабным ПЛК через интерфейс человек-машина с сенсорным экраном. Путем впрыскивания пластика, выплевывания, выдавливания и сварки.

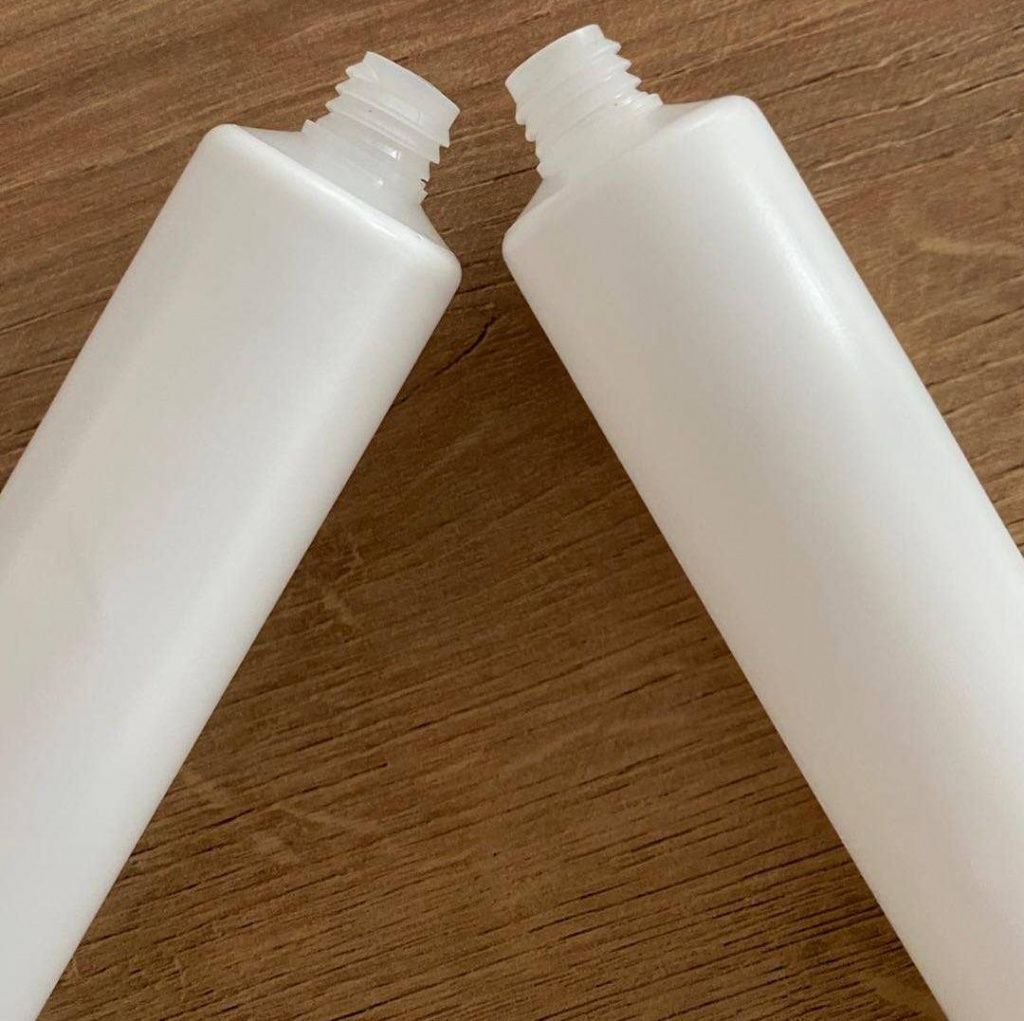

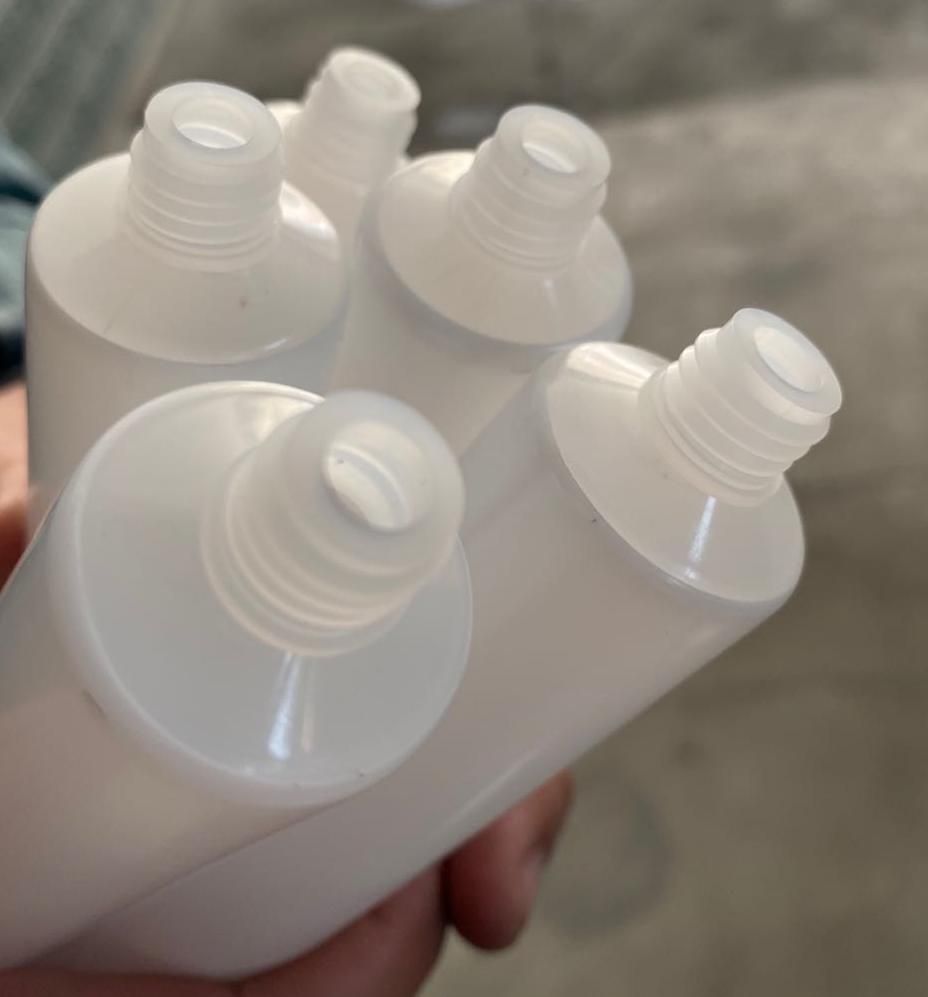

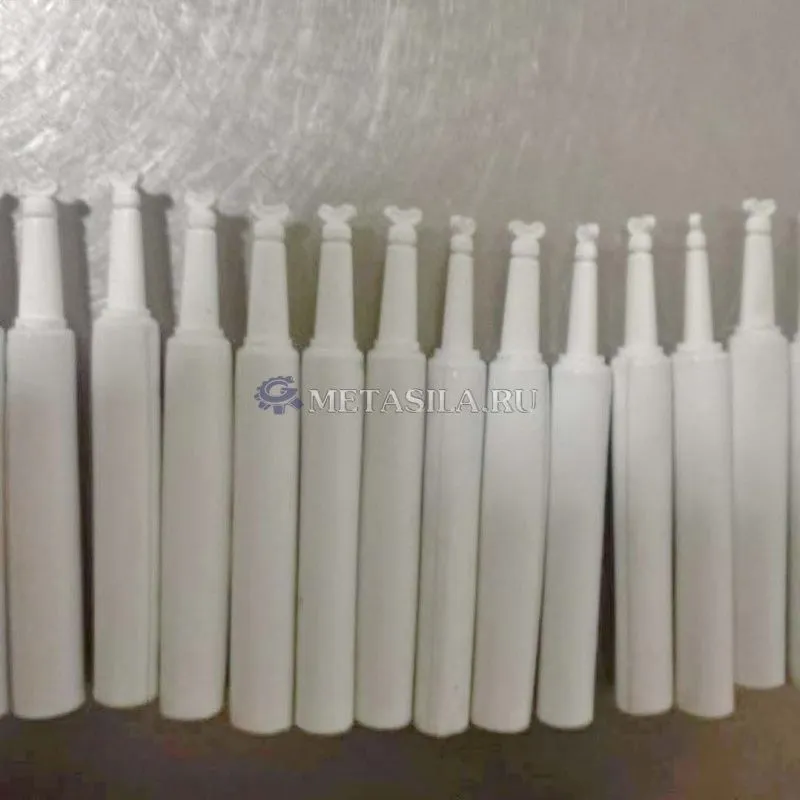

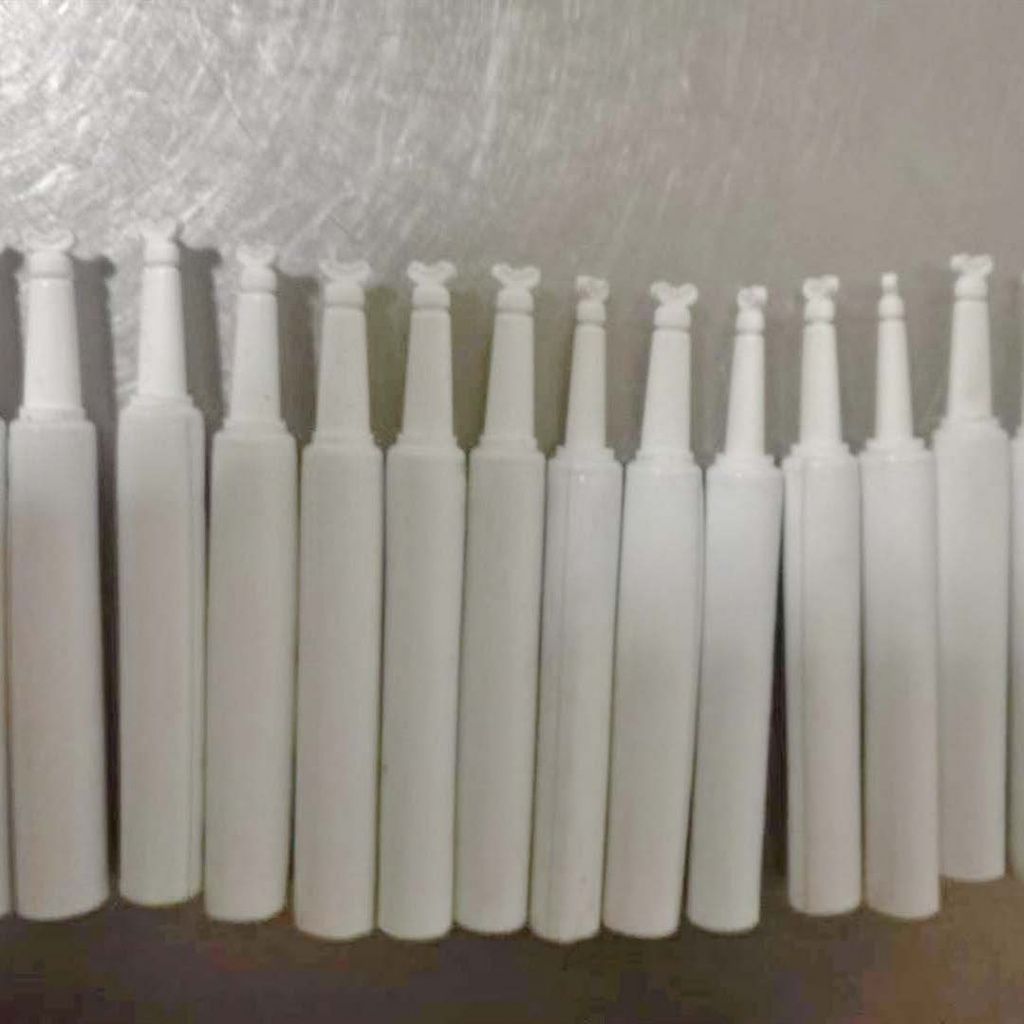

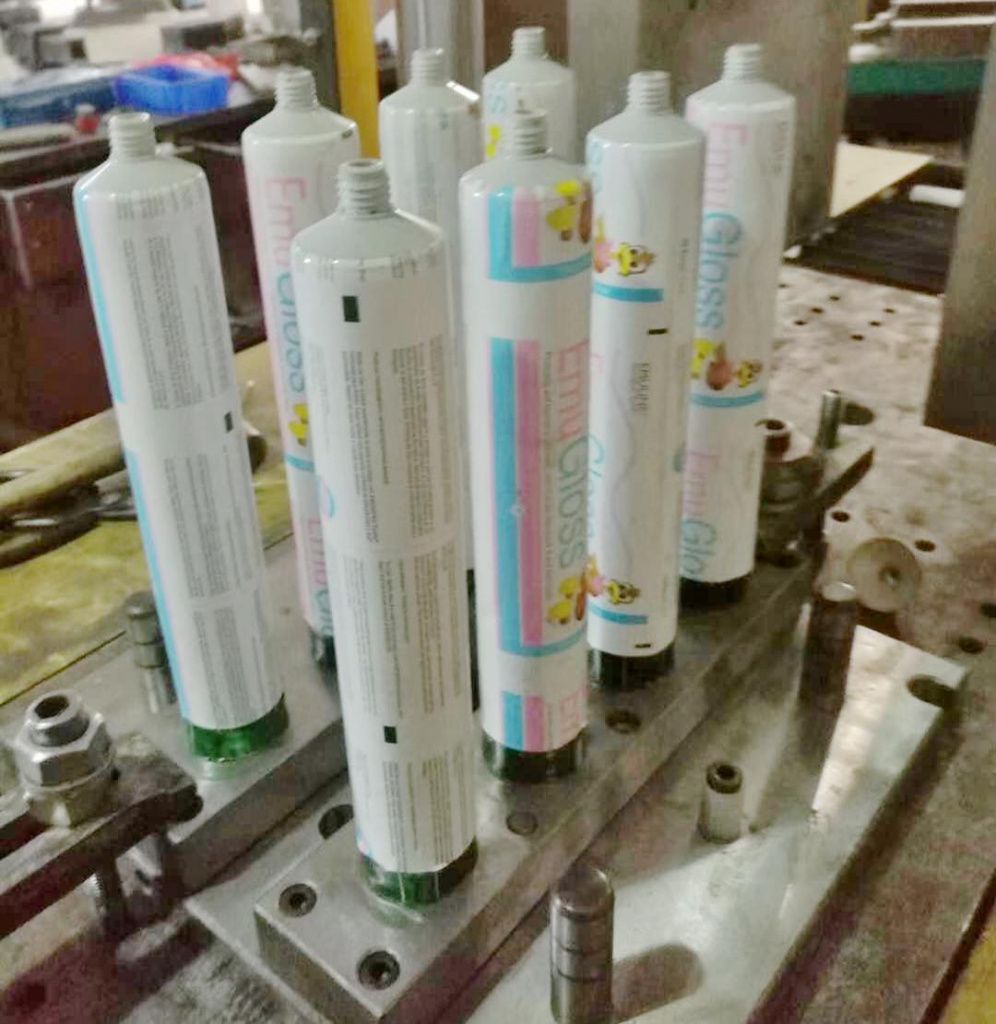

Машина для литья под давлением может изготавливать пластиковые заплечики для пластиковых труб и алюминиево-пластиковых трубок. А плечо гладкое, красивое и упругое.
Станок в основном включает в себя устройство точного зазора, устройство автоматической подачи трубок, устройство для впрыска фиксированного объема, устройство для выплевывания пластика, устройство для закрывания пресс-форм, устройство для отделения пресс-форм, устройство автоматического выпуска трубок, устройство автоматической подачи материала и контейнер.
Основные параметры
Источник питания 380 В/50 Гц
Мощность 15 кВт
Давление воздуха 0,6Мпа
Расход воздуха 0,75 м3
Диаметр трубки Φ16-Φ50 мм
Длина трубки 55-200 мм
Производительность 70-100шт/мин
Вес 2500 кг
Размеры (Д * Ш * В) 3,2 м * 1,4 м * 2,1 м
Соединительный распределитель (Д*Ш*В) 2,75м*0,5 м*1,0 м
Основные детали:
Планетарный редуктор ABR180-14-S2-P0 Тайвань TFO
Планетарный редуктор AB142-20-S2-P2 Тайвань TFO
Планетарный редуктор ABR090-30-S2-P1 Тайвань TFO
Планетарный редуктор ABR090-30-S2-P1 Тайвань TFO
Червячный редуктор WPWDKS100-25-A Jie
Вакуумный генератор ZL212 SMC
Воздушный захват (параллельный тип открывания и закрывания) MHZL2-25D SMC
ПЛК AS228T-A Delta
ПЛК DTE10T-N Delta
сенсорный экран DOP-110CS Delta
серводвигатель ECMA-C10807RS(0,75 кВт) Delta
Привод серводвигателя ASD-A2-0721-M(0,75 кВт) Delta
серводвигатель ECMA-C10807SS (≈ 0,75 кВт) Delta
серводвигатель ECMA-F11830RS(3,0 кВт) Delta
Привод серводвигателя ASD-A2-3023-M(3,0 кВт) Delta
Шаговый двигатель YK3910A-H
Привод шагового двигателя YKD3422M

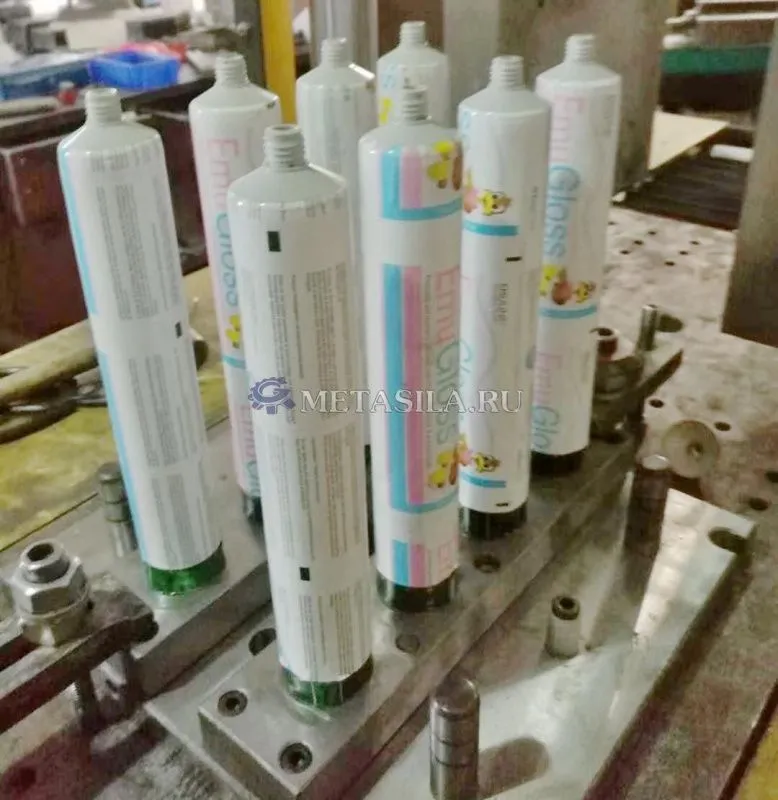

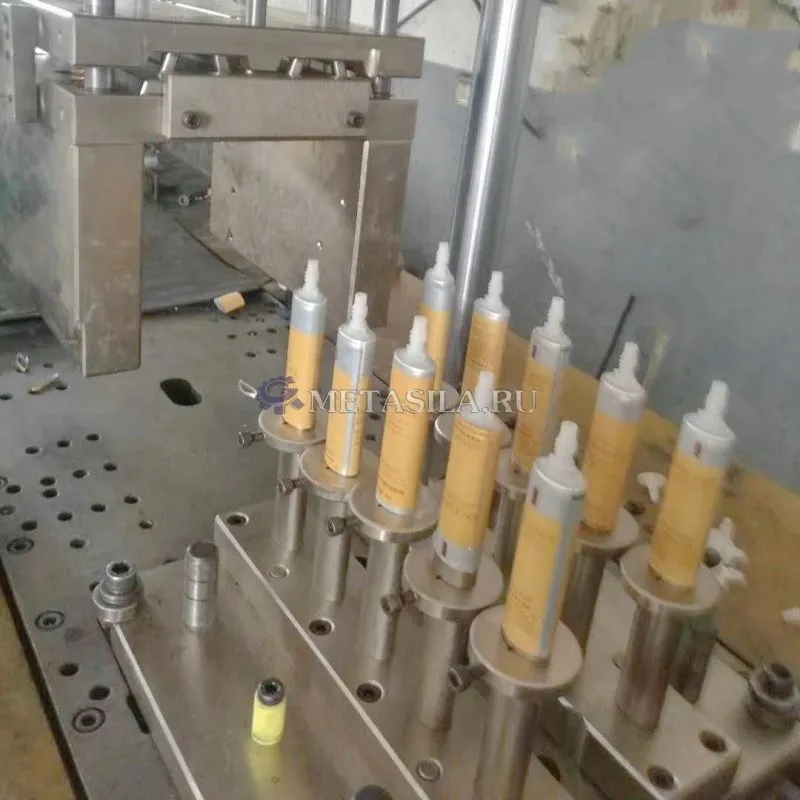

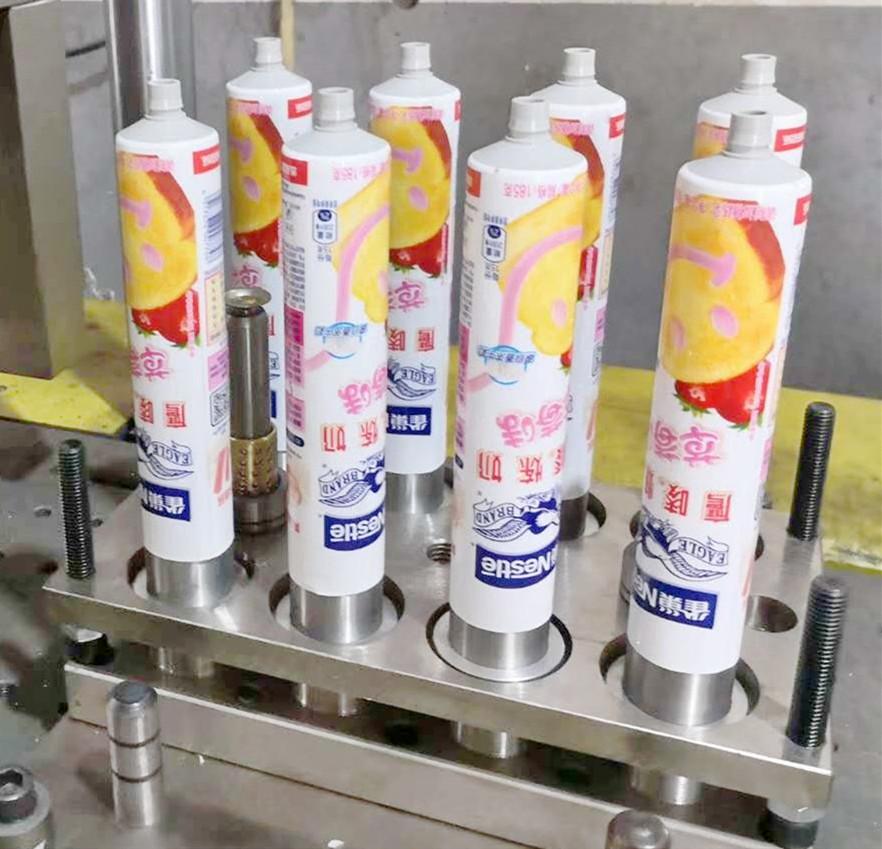

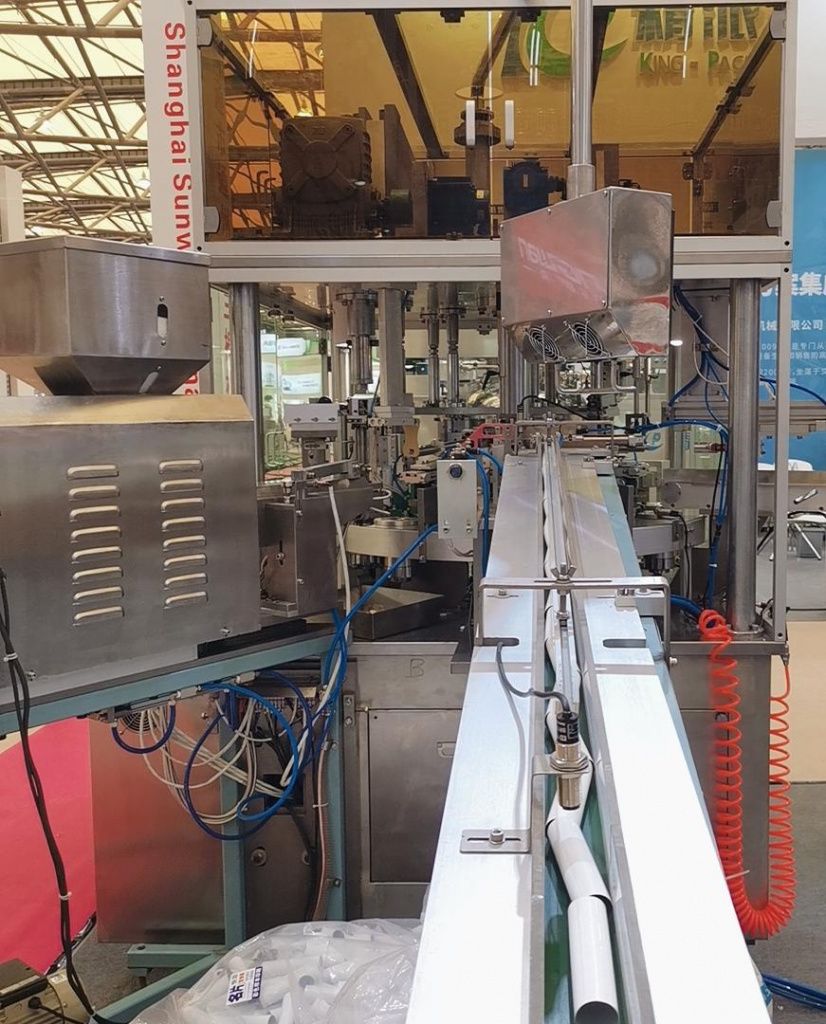

Автоматическая машина для впрыскивания в круглую трубу
Вся его работа контролируется крупномасштабным ПЛК через человеко-машинный интерфейс с сенсорным экраном. Путем впрыскивания пластика, выплевывания, выдавливания и сварки он может изготовить пластиковую заглушку для пластиковых труб и алюминиево-пластиковых трубок.
Эта машина в основном включает в себя устройство для точного зазора, устройство автоматической подачи труб, устройство для впрыска фиксированного объема, устройство для разбрызгивания пластика, устройство для формования пресс-форм, устройство для отделения пресс-форм, устройство автоматического выпуска труб, устройство автоматической подачи материала и контейнер для подушки.
Основные параметры:
Источник питания 380В
Мощность 19,8кВт
Давление воздуха =бар
Расход воздуха ≥0,5 м3
Размеры 3330×2250×3400 мм
Диаметр трубки Φ16-Φ50 мм (круглая)
Длина трубки 55-210 мм
Производительность 35-55шт/мин
Вес 4500 кг
Основные детали:
Датчик BFV00042DK Panasonic
ПЛК AFPX-C60T Panasonic
ПЛК AFPX-DA2 Panasonic
ПЛК AFPX-EFP0 Panasonic
ПЛК FPO-TC4 (AFPO420)
Серводвигатель MDME202GCG/2 кВт Panasonic
Сервопривод MEDHT7364/2 кВт Panasonic
Серводвигатель MDME102GCG/1 кВт Panasonic
Серводвигатель MDDHT3530/1 кВт Panasonic

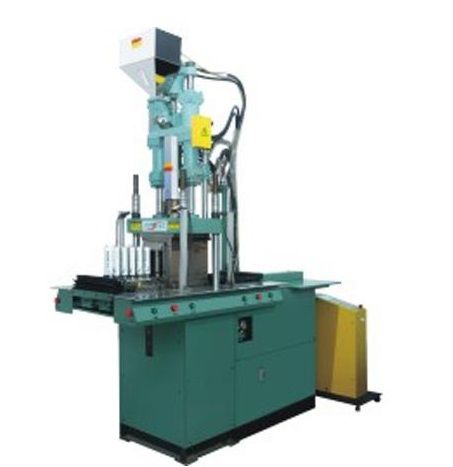

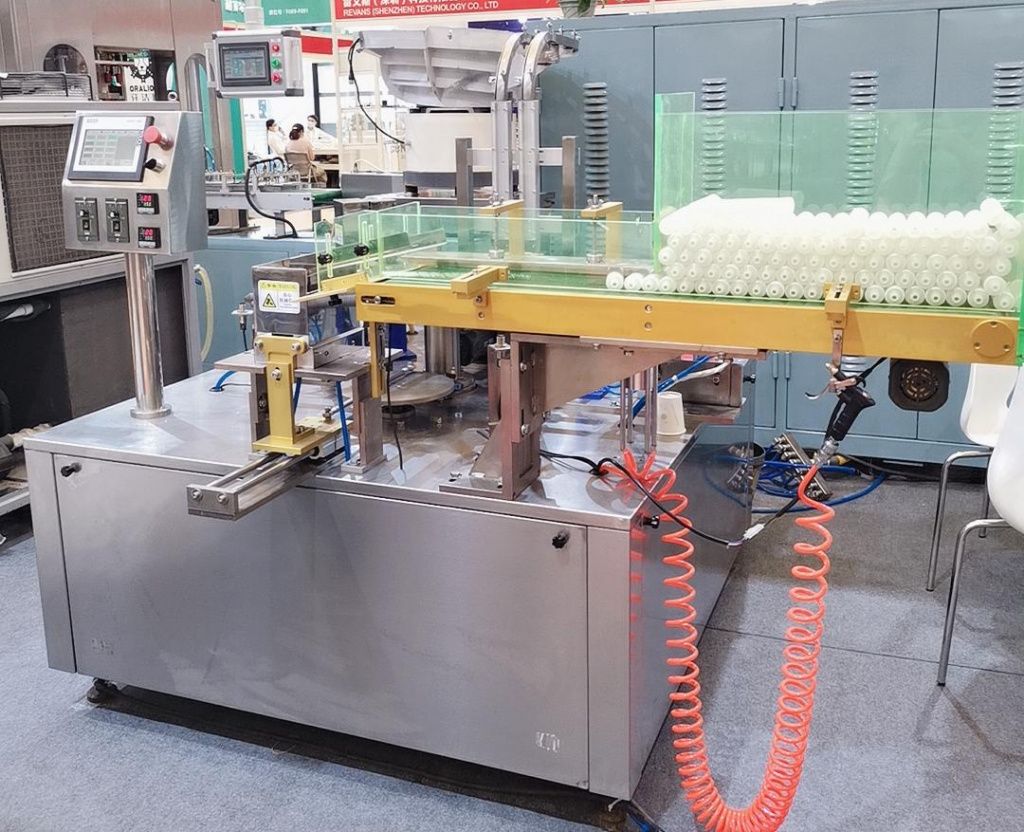

Полуавтоматическая машина для инъекции
Применяется поочередное формование в двойной форме с высокой эффективностью работы.
Применяется предварительная пластификация завинчиванием, фиксированная и предельная подача, а также полностью гидравлическое быстрое и медленное закрывание пресс-формы. Он обладает такими преимуществами, как высокое усилие зажима пресс-формы, плавное перемещение пресс-формы, электрическая блокировка, гладкая и красивая головка для впрыска, хорошая безопасность и надежность, небольшая площадь помещения, простота сборки и разборки пресс-формы и т.д.

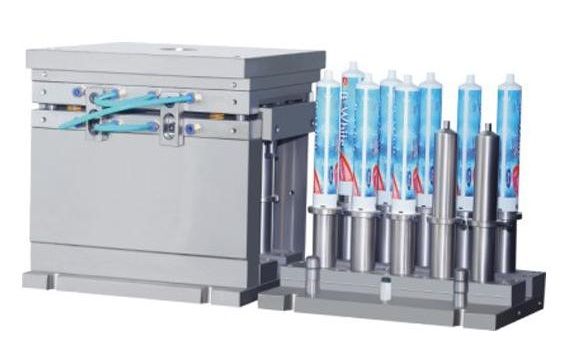

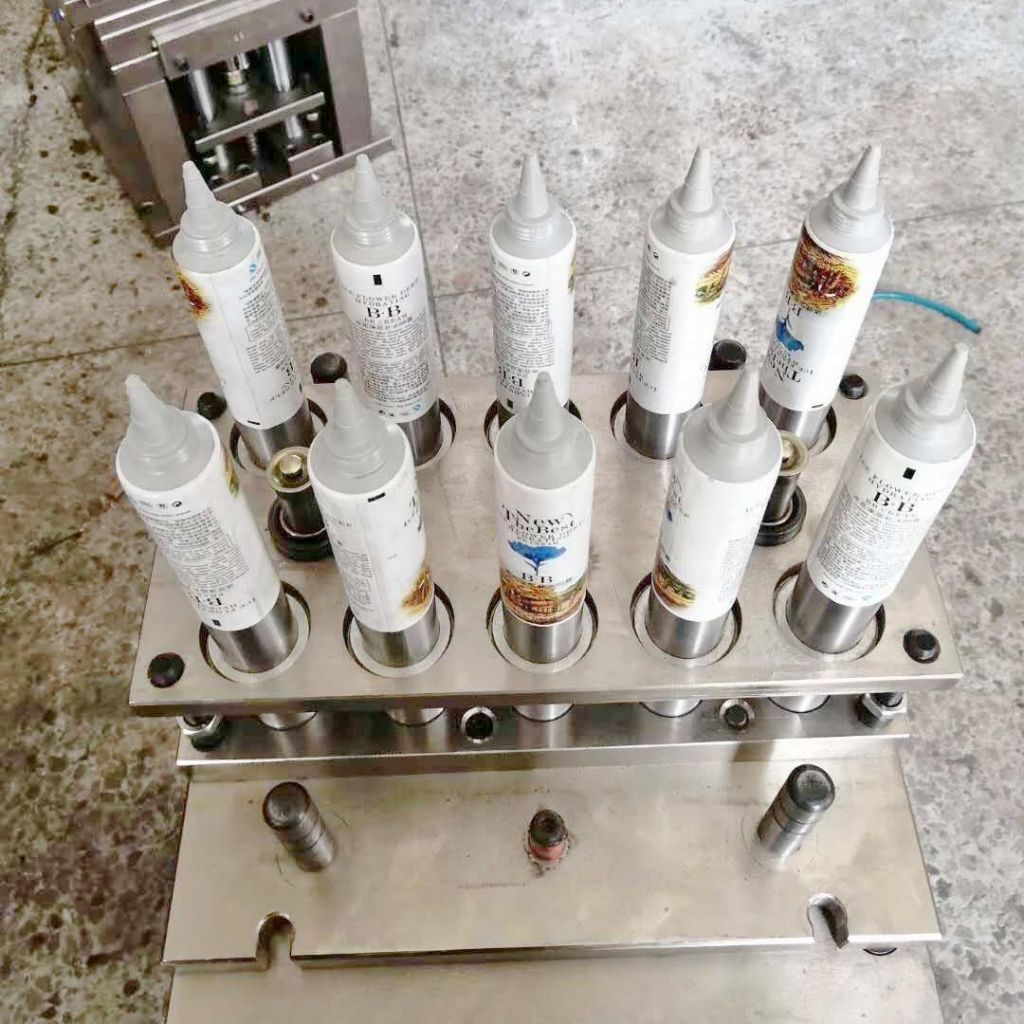

Пресс-форма для литья под давлением с буртиком: диаметр трубки составляет 12,7 мм—60 мм с овальной и круглой формами. Проектирование и изготовление также могут быть выполнены по желанию заказчика требования.
Основные технические параметры
Вес впрыска 63 см3
Давление впрыска 136 МПа
Сила фиксации пресс-формы 400 КН
Сила открывания пресс-формы 100 КН
Максимальная производительность 22-24шт/мин
Размер 2300×1700×2800 мм
Вес 1300 кг

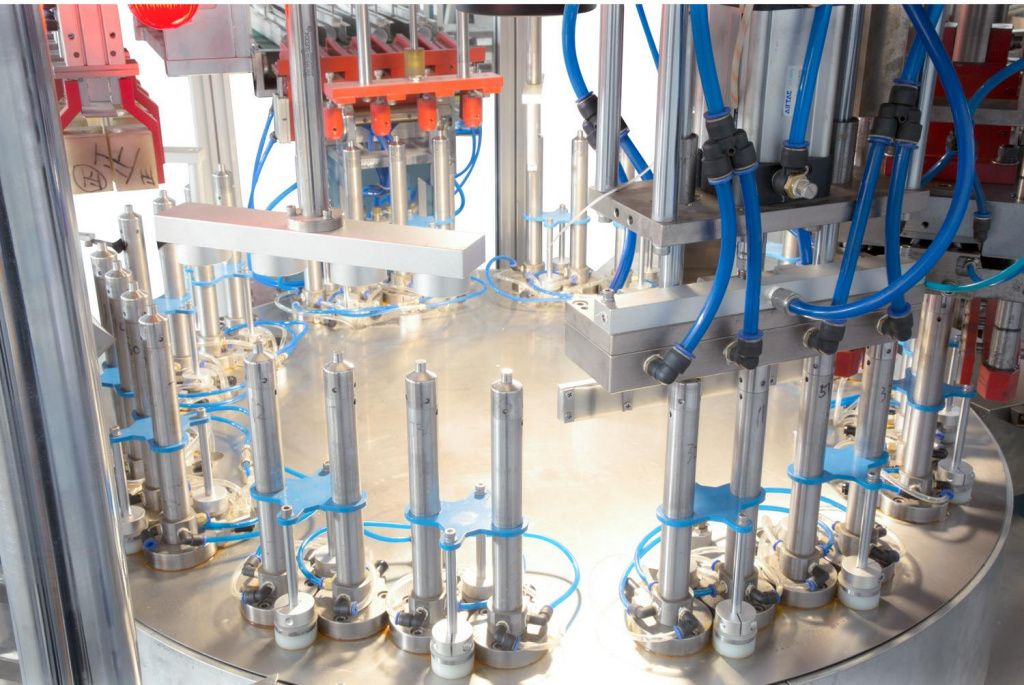

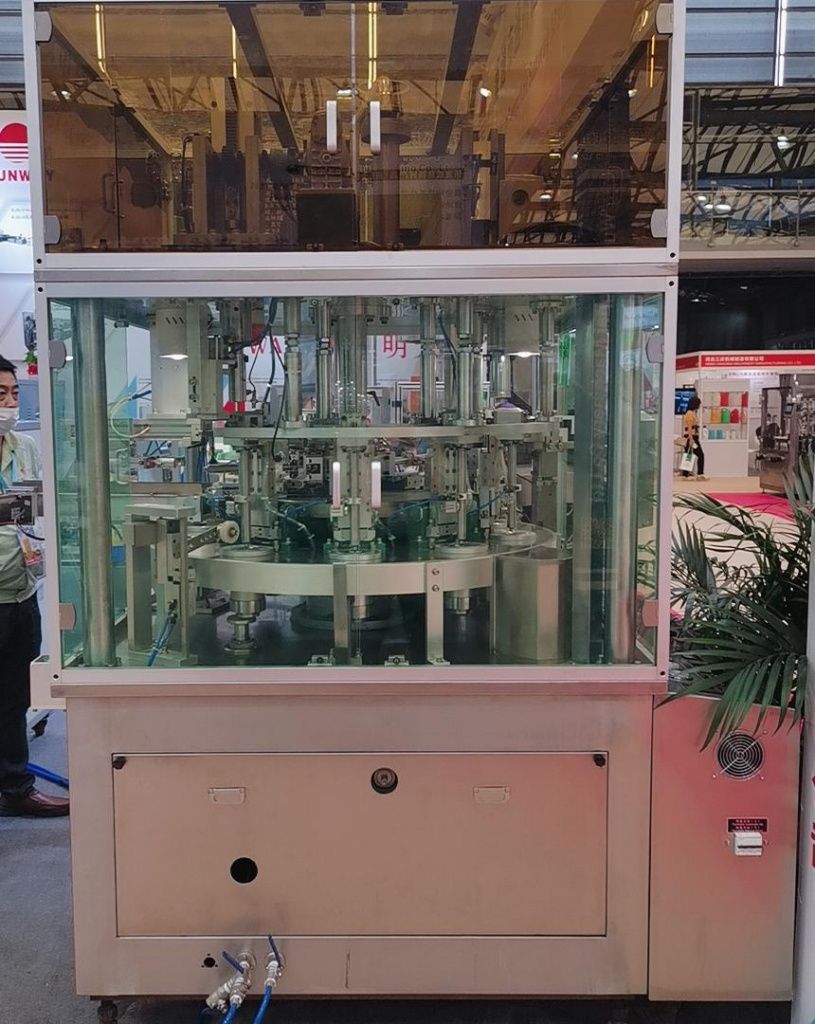

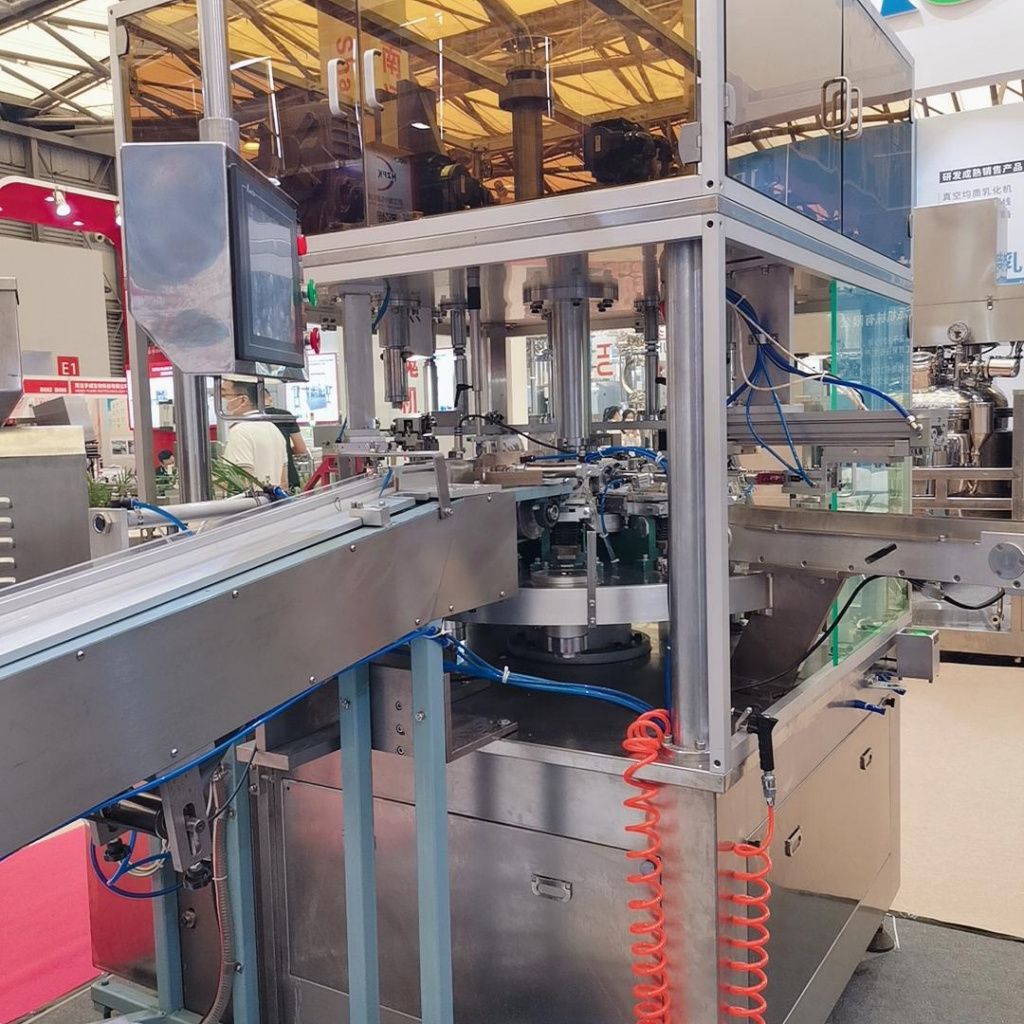

Укупорка винтом с двумя головками и запечатывание алюминиевой фольгой
Эта машина широко используется в зубной пасте, косметике, фармацевтической и пищевой
промышленности, подходит для герметизации алюминиевой фольгой и автоматической завинчивающейся крышки всех видов алюминиево-пластиковых ламинированных трубок и пластиковых туб.
Машина использует механизм разделения зазора для кругового поворотного механизма, прецизионную инверсию зазора, и вокруг нее установлены следующие функции: автоматические устройства для пробирок, устройство для запечатывания алюминиевой фольгой, устройство для вторичного нагрева, устройство для укупорки винтов, и вторичное винтовое укупорочное устройство.
Скорость двигателя регулируется переменной частотой. Разумное распределение рабочего времени перемещения и учреждения для каждой станции.
Основные характеристики
Инверсия с использованием прецизионного кулачкового механизма индексации транспортира, плавная работа
Перемещение двигателя с использованием частоты для управления скоростью, и скорость регулируется
Завинчивающаяся крышка - это привод серводвигателя, обеспечивающий герметичность завинчивания. Благодаря запасным частям он может подходить для различных размеров трубки и колпачка.
Контрольная часть использует систему управления PLC, набор параметров человеко-машинного интерфейса
Изменение размера трубной оправки происходит легко и быстро.
Основные компоненты
Мотор-редуктор CH-4 1:20 1500 Вт, 220/380 В Тайвань
Преобразователь частоты VFD4A2MS43ANSAA Delta
серводвигатель ECMA-C10604RS Delta
Сервопривод ASD-A2-0421-M Delta
сенсорный экран DOP-107BV Delta
ПЛК AS228T-A Delta
источник питания 220 В/50 Гц
мощностью 1,5 кВт
диаметр трубы 0,6 м3/мин
Длина трубки Φ19-Φ50 мм
Производительность 60-110шт/мин
Размер 2500×2000×1500 мм (Д×Ш×В)
Вес Около 800 кг

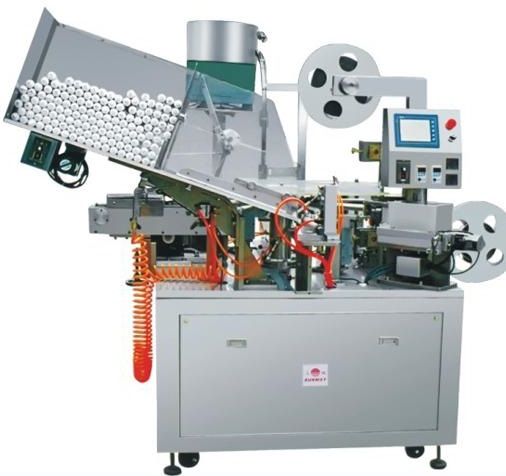

Машина для верхнего запечатывания
Эта машина подходит для открывания отверстия в головке пластиковой или алюминиево-пластиковой ламинированной трубки, которая является герметичной, и герметизации отверстия алюминиевой фольгой, а затем окончательной укупорки трубки. Она включает в себя три функции вместе взятые. Эта машина является идеальным оборудованием для заводов по производству труб. В нем используются усовершенствованные программы управления ПЛК и интерфейса screen-touch, а сервопривод с электроприводом can обеспечивает точную настройку. Он также обладает прочной структурой, широким использованием, высокой скоростью и стабильной работой. Точное удержание, привлекательная герметизация и точная укупорка - все это преимущества машины.
Основные параметры
1 Источник питания 380 В, 50 Гц
2 Мощность 3,5 кВт
3 Подача воздуха 0,5МПа
4 Расход воздуха 0,8 м3/мин
5 Производительность 45-60 шт/мин
6 Точность заполнения 99%
7 Точность укупорки 99%
8 Диаметр трубки Ф19~Ф50 мм
9 Толщина алюминиевой фольги 0,008~0,01 мм
10 Размеры (Д×Ш×В) 2200×2000×1800
11 Вес 850 кг

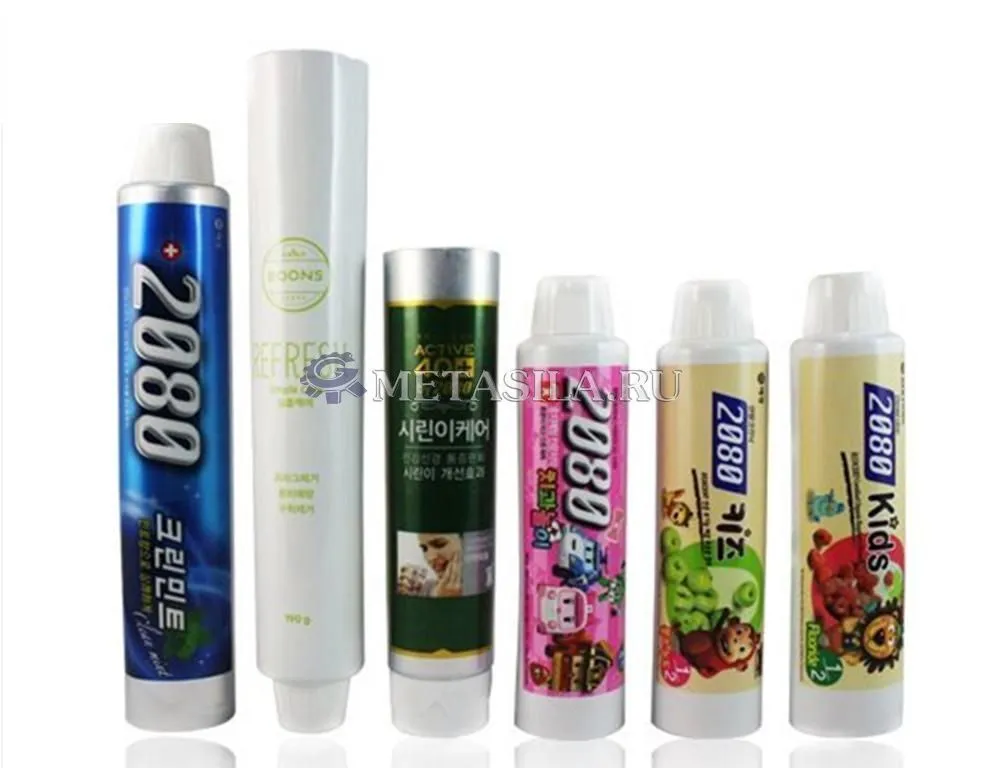

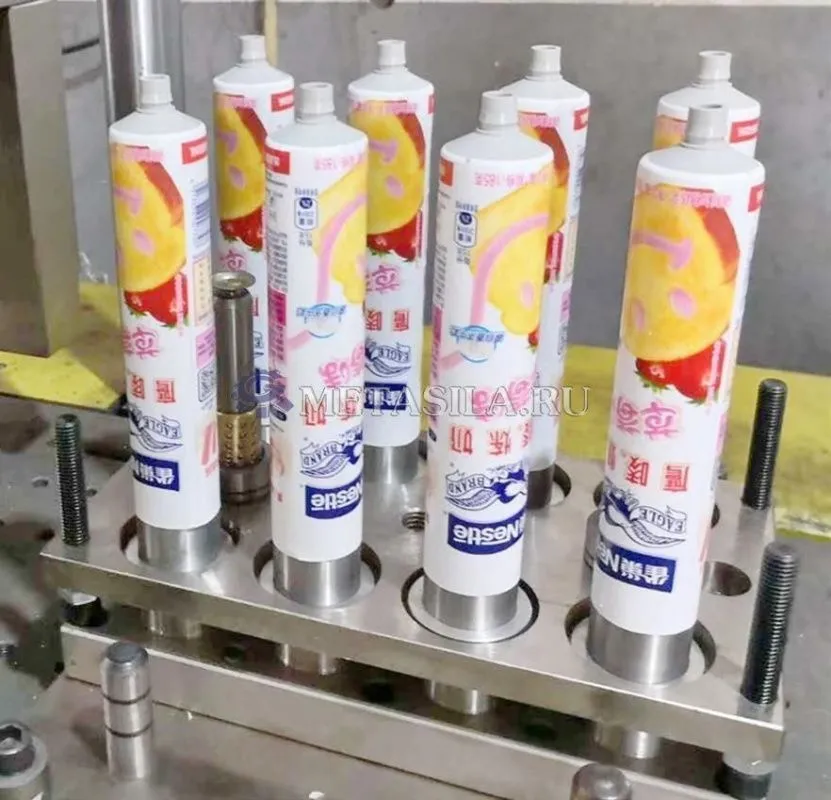

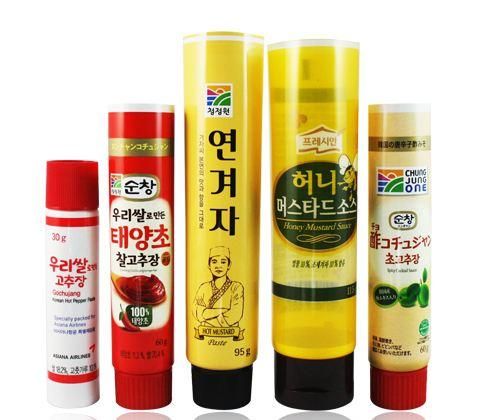

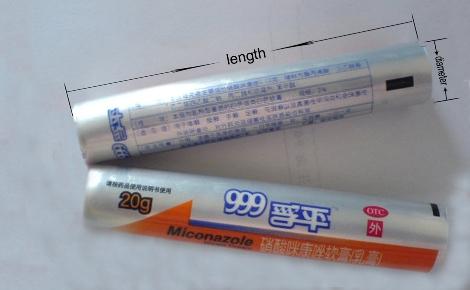

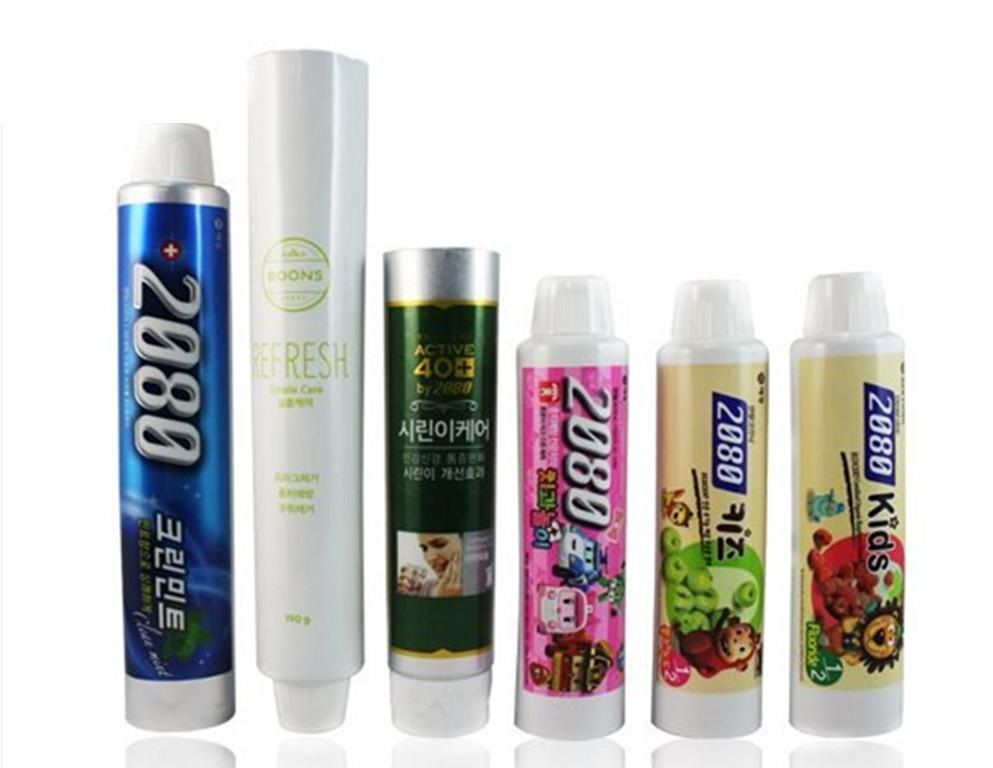

Конечный продукт

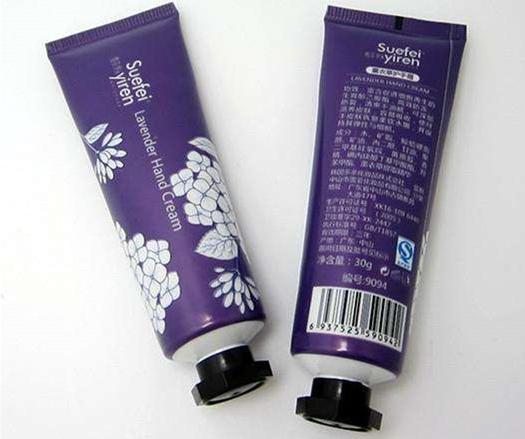

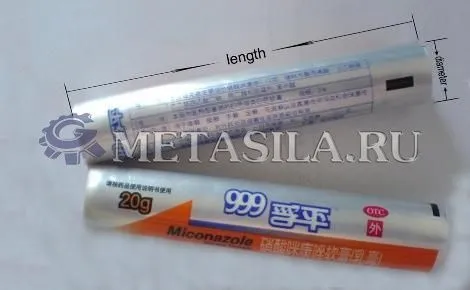

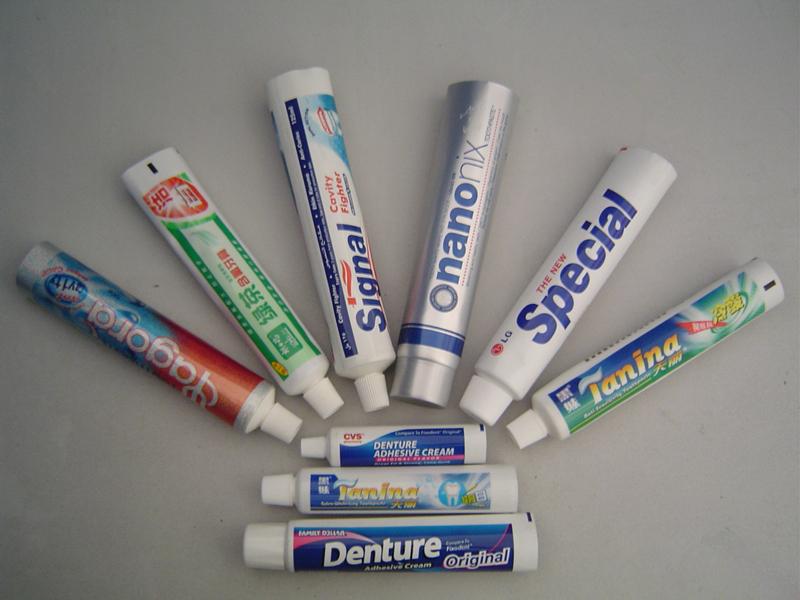

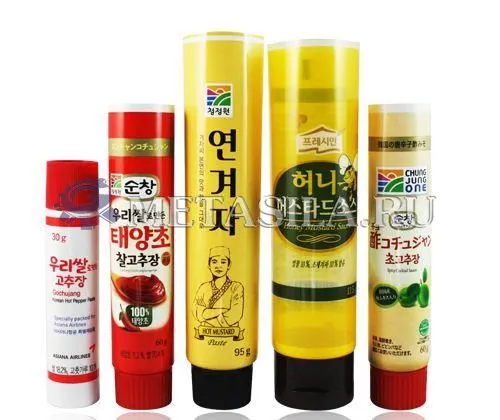

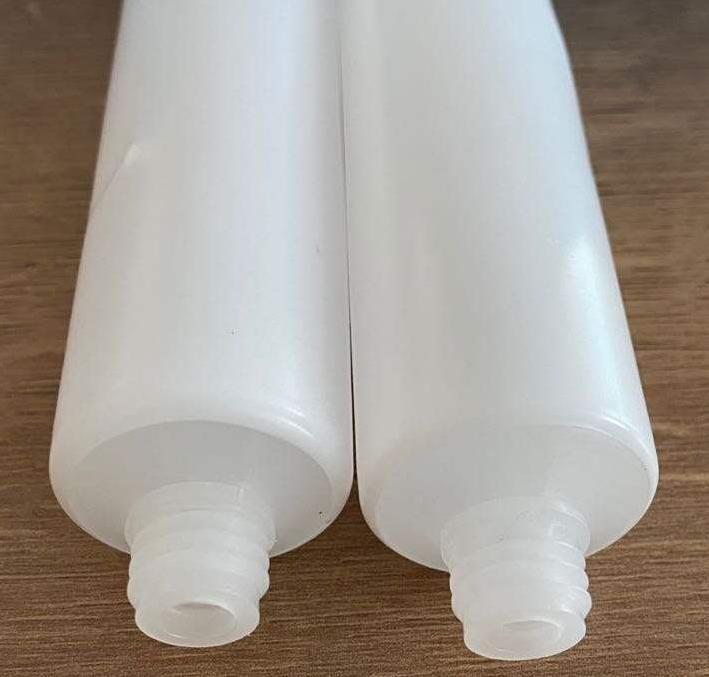

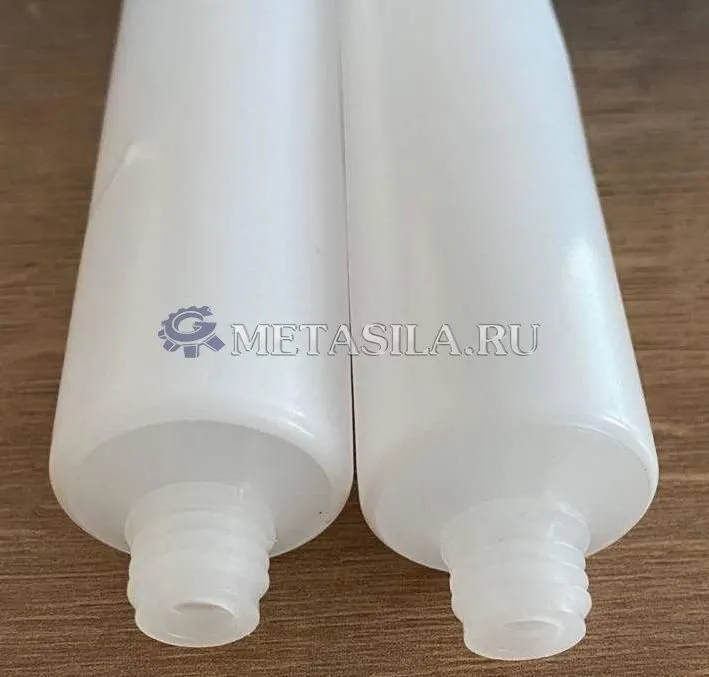

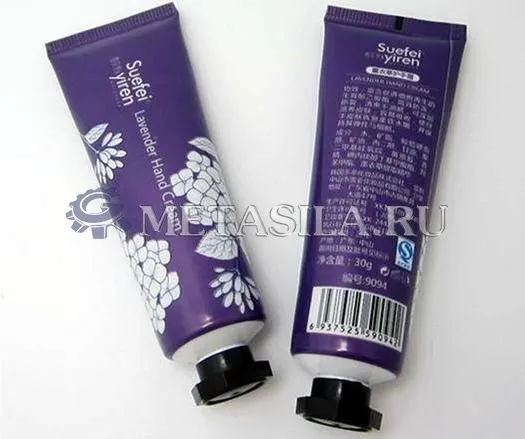

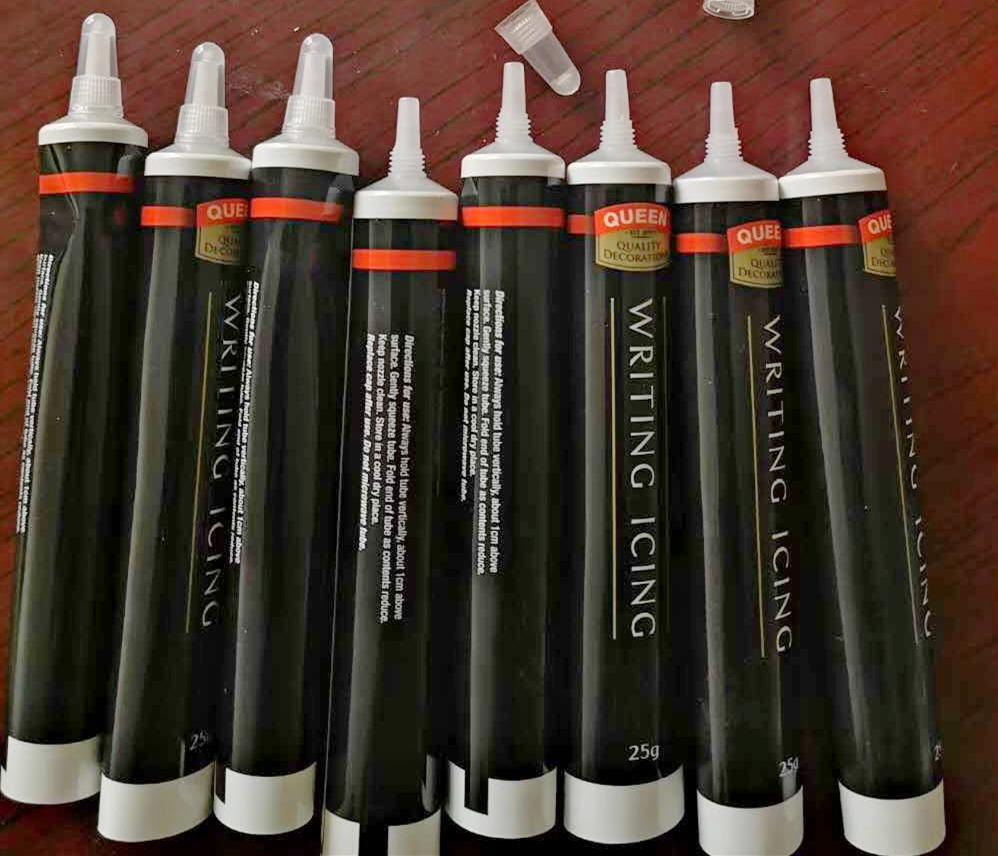

Пустые лами-тюбики в основном используются для упаковки зубной пасты, лекарств, лосьонов для тела и товаров повседневного спроса, похожих на кремы.
В стоимость включены пуско-наладочные работы
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
