1 Устройство подачи порошка 1 комплект

2 Конический двухшнековый экструдер 1 комплект

3 Вакуумный калибровочный резервуар из нержавеющей стали 6 м 1 комплект

4 Гусеничная погрузочно-разгрузочная машина мощностью 3 кВт 1 комплект

5 Автоматический резак 2,2 кВт 1 комплект

6 Штабелер 6 м 1 комплект

(2) Экструдер для совместной экструзии

7 Соэкструзионный экструдер 1 комплект

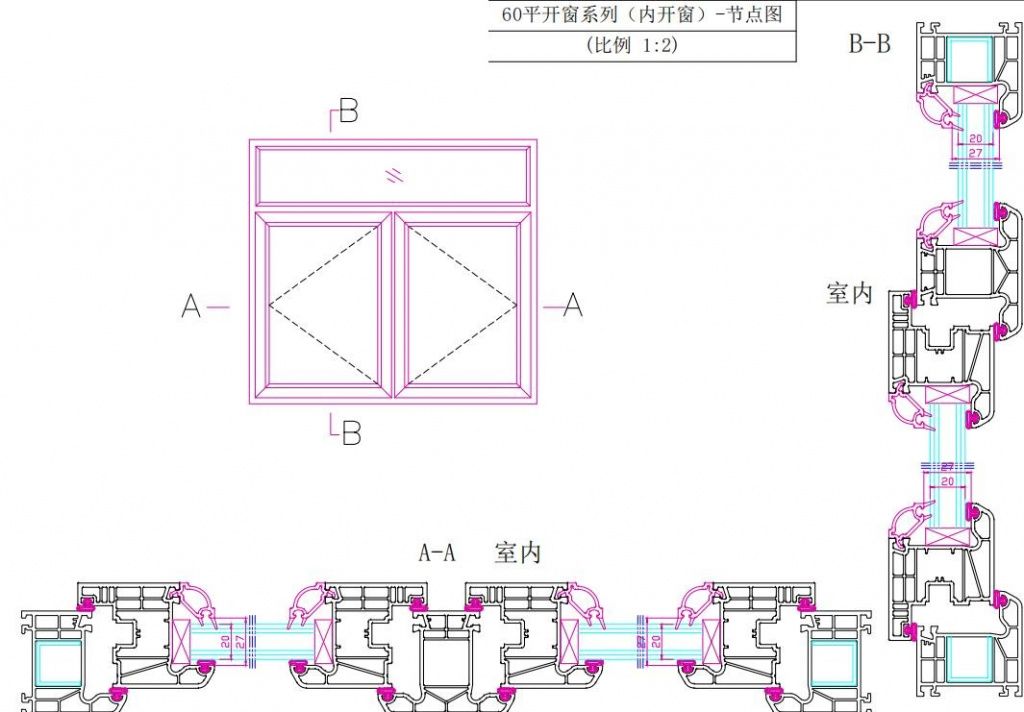

(3) Форма для оконного профиля ПВХ (60 серий) 6 комплектов

Форма для оконного профиля из ПВХ（1）

Форма для оконного профиля из ПВХ (2)

Форма для оконного профиля из ПВХ (3)

Форма для оконного профиля из ПВХ (4)

Форма для дверных панелей из ПВХ (5)

Форма для соэкструзии бисероплетения из ПВХ с двойным стеклом (6)

(4) Вспомогательная машина (на ваш выбор)

9 Высокоскоростной смеситель для горячей и холодной воды 1 комплект

10 Шнековый питатель (для миксера) 1 комплект

11 Машина для дробления пластмасс 1 комплект

12 Машина для измельчения ПВХ (с вибрацией) 1 комплект

13 Машина для вставки оконных прокладок 1 комплект

14 Устройство для наклеивания пленки (Защитная пленка) 1 комплект

1.      Устройство подачи пластикового порошка

Характеристики:

Номинальная пропускная способность 300 кг/ч

Емкость бункера 120 кг

Диаметр пружины 36 мм

Максимальная пропускная способность 450 кг/ч

Длина подающей трубы и пружины 3-5м

Емкость ящика для хранения 150 кг

Мощность двигателя кВт

Измерение

Ф650x1162 Мм

905x655x840 мм

Вес 150 кг

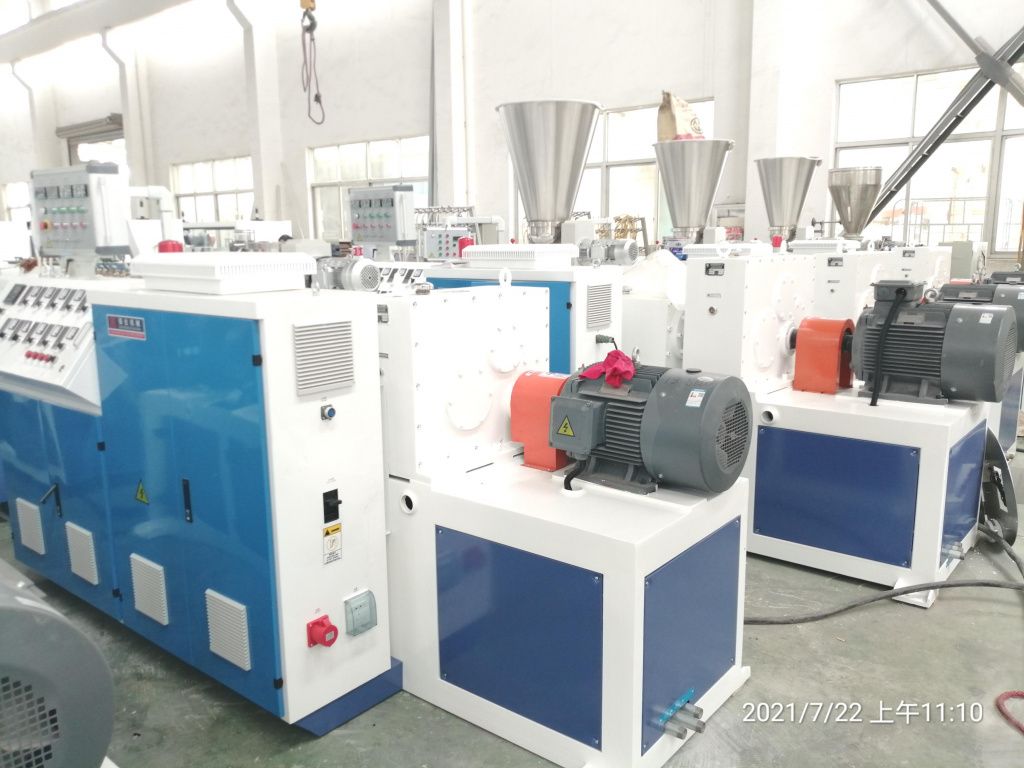

2. Конический двухшнековый экструдер

1 Винт

1.1 Материал винта: 38CrMoAl

1.2 Эффективная длина ствола 1200 мм

1.3 Количество винтов 2

1.4 Тип сетки коническая сетка

1.5 Обработка поверхности

Обработка азотированием, толщина: 0,45~0,7 мм, полировка

1.6 Скорость вращения 0~39 об/мин встречное вращение

1.7 Режим винтовой терморегуляции: круговая масляная среда и постоянный контроль температуры

1.8 Импорт уплотнения сердечника

1.9 Барабанная форма машины интегрального типа

1.10 Подходящий материал

Может быть пригоден для получения нового порошка и переработки использованного сырья

1.11 Диаметр 65/132

1.12 Форма зацепления Конусная зацепление

1.13 Общий крутящий момент 14,2КНМ

1.14 Шероховатость поверхности винта 0,4 мкм

1.15 Шероховатость внутренней поверхности 0.8 мкм

1.16 Минимальное расстояние между винтами цилиндра: 0.3мм, Максимальное: 0.5 мм

2 Ствол:

2.1 Тип ствола Интегральный

2.2 Материал для ствола: 38CrMoAl

2.3 Внутренняя обработка, азотированная толщиной: 0.45 ~ 0.7мм

2.4 Зона нагрева: 4 секция (включая секцию слияния)

2.5 Режим нагрева литейное алюминиевое нагревательное кольцо

Мощность нагрева 2,6 цилиндра 20,4 кВт (7 кВт + 4,4 кВт + 5,6 кВт + 5,4 кВт)

2.7 Режим охлаждения Вентиляторы охлаждения

2.8 Мощность охлаждения 0.2кВт x3

2.9 Диапазон температур 50~300℃

2.10 Измеритель терморегуляции OMRON

2.11 Производство винтов и бочек марки Huaye

2.12 Соединительная втулка головки: Сталь 3Cr13, обработка поверхности твердым хромированием, внутреннее использование комбинированной формы

2.13 Количество секций охлаждения 3 секции

2.14 Параметр охлаждающего вентилятора

Мощность вентилятора 230 Вт, скорость вращения вентилятора 2880 об/мин , объем воздуха 1200 кв. м/мин

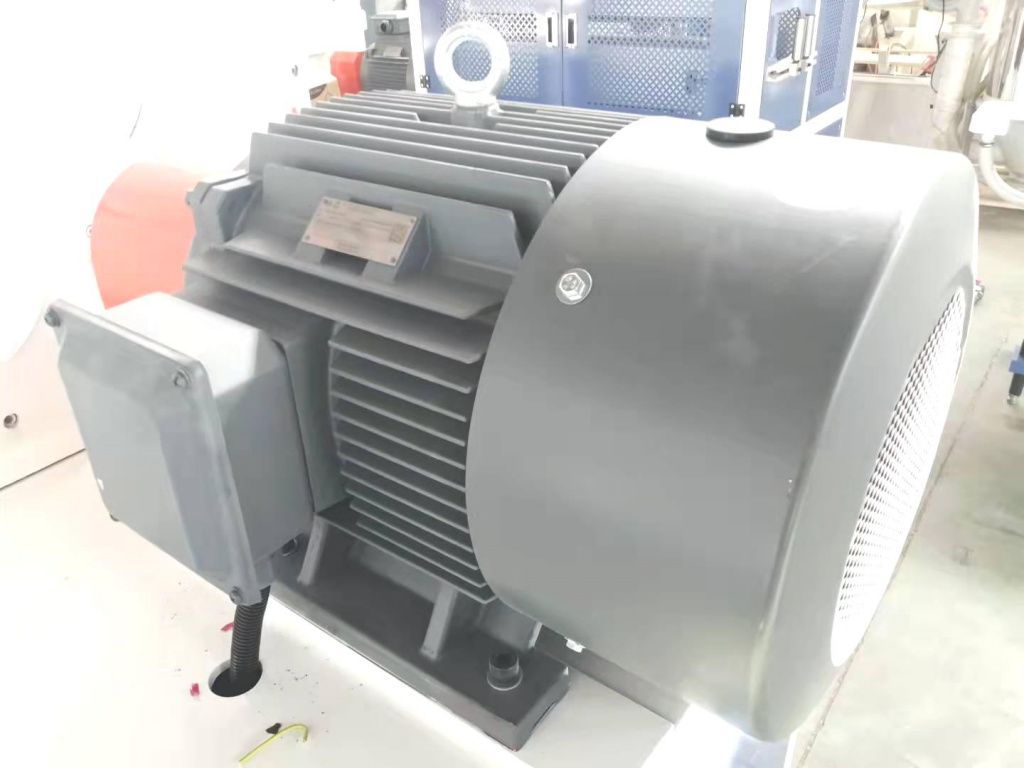

3 Приводной двигатель (двигатель СИМЕНС)

3.1 Мощность двигателя 37 кВт

3.2 Тип частоты двигателя

3,3 Скорость вращения 30~1500р/мин

3,4 С воздушным вентилятором охлаждения 1,1 кВт

3,5 Регулировка скорости ABB (модель 550, является лучшей моделью)

3.6 Тахометр марки TOKY Япония

3.7 Режим работы двигателя 3P * 380V * 50HZ

4 Система замедления передачи

4.1 Тип коробки передач

Конструкция изделия: детали корпуса и вала изготовлены с использованием высокопрочного материала из легированной стали, точность зубчатого колеса 6 уровень.

твердость поверхности зуба.

4.2 Подшипник и сальник коробки передач

Основные подшипники, сальники и другие стандартные детали с использованием высококачественной продукции. В полом выходном валу, оснащенном литровой спецификацией упорного подшипника, отдачи винта. Несущая способность выше, передача стабильнее. низкий уровень шума, высокая эффективность.

4.3 Форма замедления коробки передач

Закаленная поверхность винтового зуба с формовочной шлифовальной шестерней

4.4 Распределительная коробка передач. Распределение по 2 осям осуществляется вращающейся конической шестерней

4.5 Коробка передач

Обработка науглероживающего шлифовального зубчатого колеса, материал 20CrMOTi

4.6 Скорость двигателя главного привода 30-1500р/мин

4.7 Работа главного приводного двигателя Трехфазный асинхронный двигатель, треугольное соединение и коробка передач подключены напрямую

5 Подающее устройство

5.1 способ подачи Двухшнековая подача

5.2 диаметр винта ф80

5.3 скорость вращения винта 0~42 об/мин

5.4 мощность двигателя 0,75 кВт

5.5 скорость вращения 10~1500р/мин

5.6 режим регулировки скорости, управляемый датчиком переменного тока (марка ABB)

5.7 способ работы двигателя: двигатель переменного тока, прямое подключение к редуктору

5.8 подающий рукав с круговым водяным охлаждением Да

5.9 Выход 150-250kgh

5.10 Режим работы двигателя

Трехфазный асинхронный двигатель, непосредственно соединенный с редуктором скорости

6 Вакуумная система осушения воздуха

6.1 тип вакуумного насоса

Вакуумный насос с водяным кольцом с прямым соединением

6.2 мощность двигателя вакуумного насоса: 1,5 кВт (переменный ток)

6.3 диапазон степеней вакуума 0~-0,07 Мпа

6.4 с фильтрующим устройством Да

6.5 скорость двигателя вакуумного насоса 2880 об/мин

6.6 режим работы двигателя вакуумного насоса Трехфазный асинхронный двигатель

6.7 Количество вакуумных насосов 1 комплект

7 Устройство постоянной терморегуляции Scre

7.1 мощность двигателя 0,75 кВт (переменный ток)

7.2 способ работы насоса прямое подключение к двигателю

7.3 Производительность насоса 10Л/мин

7.4 Рабочее давление 0.2~0.3Мпа

7.5 Диапазон температур масла 50 ~ 150 ℃

7.6 Мощность нагрева 6 кВт

7.7 Теплообменная среда вода

8 Адаптер

8.1 Материал

Хромированное покрытие 3Cr13, внутренний сходящийся тип потока

8.2 Поставщик датчиков давления: China

8.3 Способ соединения с помощью штампового фланца + болты

8.4 Мощность нагрева 3,3 кВт( 1.2 + 0.65 +1.45 )

9 Обзор экструдера

9.1 Он изготовлен из сварной стали с высокой жесткостью

9.2 Клемма основного источника питания

Трехфазная четырехпроводная система и необходимость надежного заземления

9.3 Марка двигателя SIMENS

9.4 Кнопка управления, кнопка ручки Schneider

9.5 Настольный прибор марки AOYI digital на базе

9.6 Марка прибора для контроля температуры и режим управления

Высокоточный прибор для контроля температуры марки Japan, автоматический постоянный контроль температуры и разницы температур

9.7 Кривая регулирования температуры

Автоматическая настройка колебаний температуры (тип PID)

9.8 Режим конфигурации головки и фланца штампа

12.9 высокопрочное внутреннее шестигранное болтовое соединение

9.9 Превосходит структурные характеристики той же отрасли

Хороший пластик

Независимый дизайн

Высокая точность

Выбор качественных компонентов

Подбор деталей из качественных материалов

Хорошая стабильность

Простота управления

Стабильные продукты для экструзионного производства

10 Марка электроэнергии

10.1 Коробка передач JC/GUOMAO

10.2 Регулятор частоты главного двигателя ABB

10.3 Контроллер переменного тока Schneider

10.4 Контактор SIEMENS

10.5 Предохранитель Schneider

10.6 Реле тепловой перегрузки Schneider

10.7 Двигатель SIEMENS

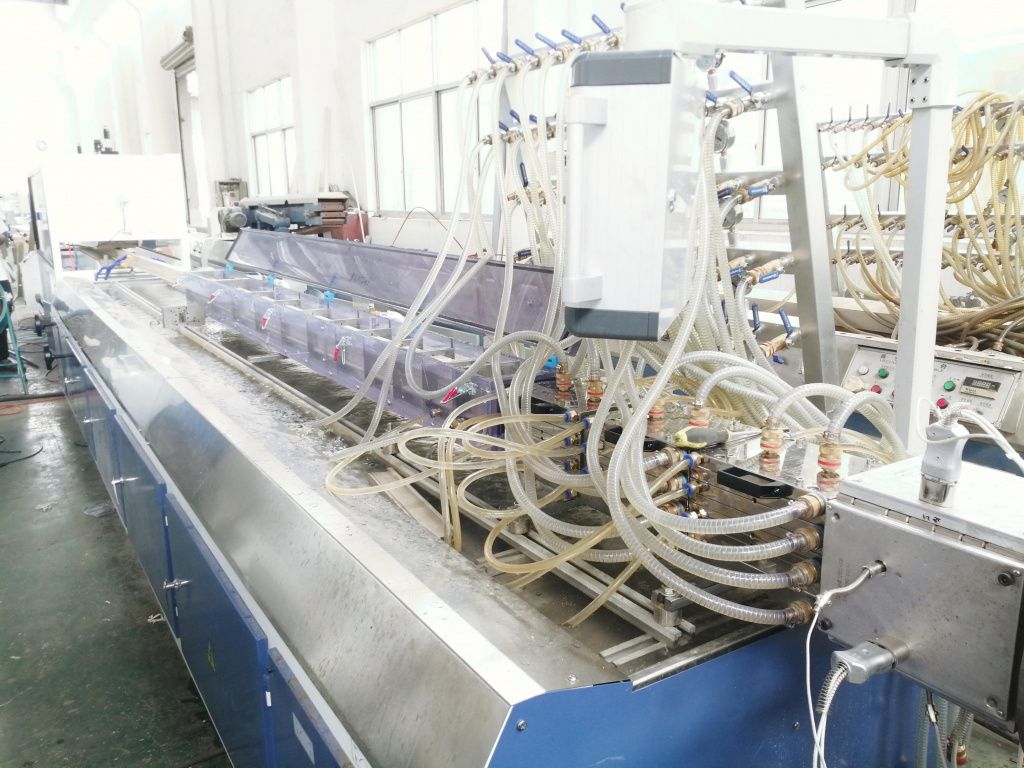

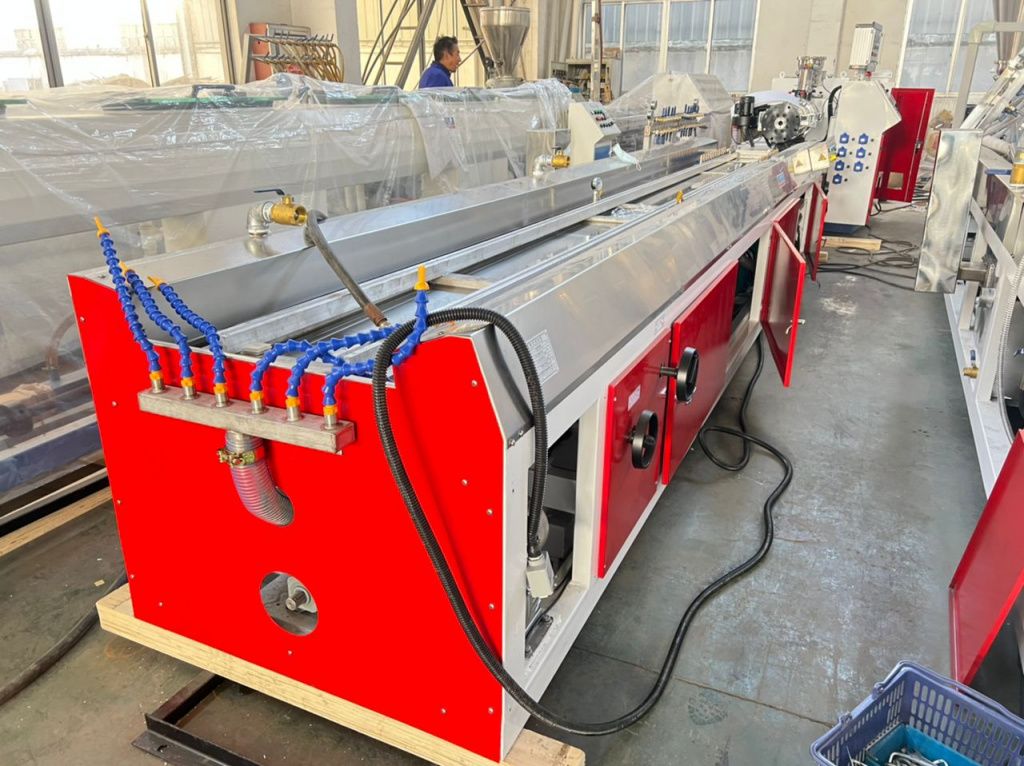

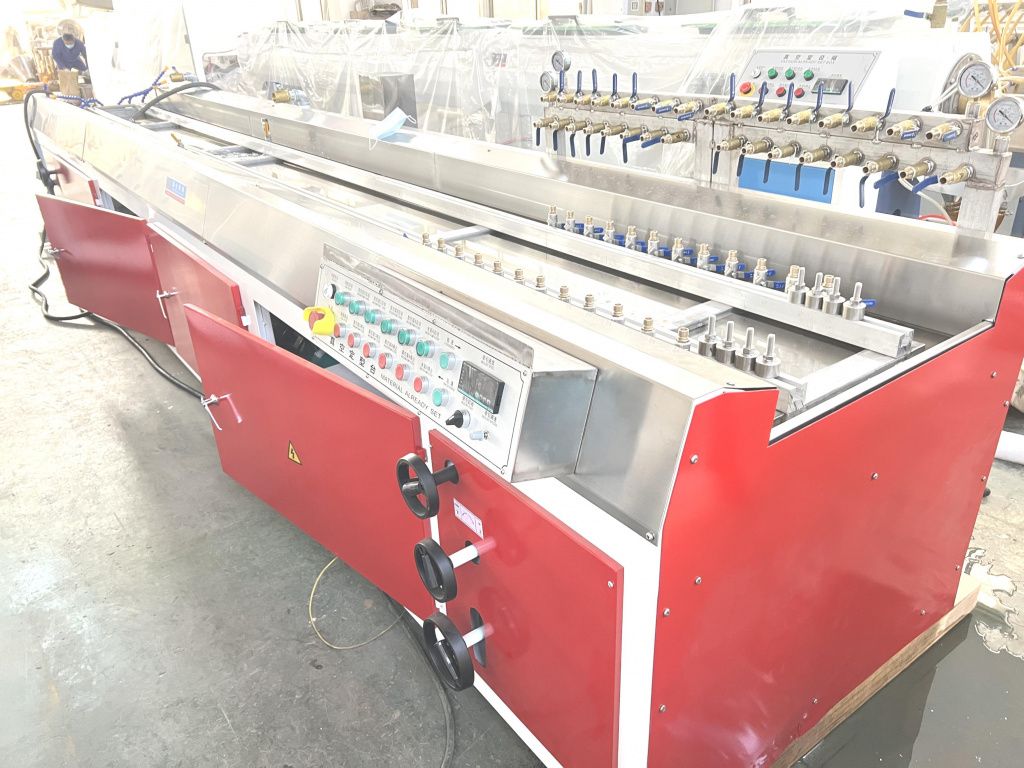

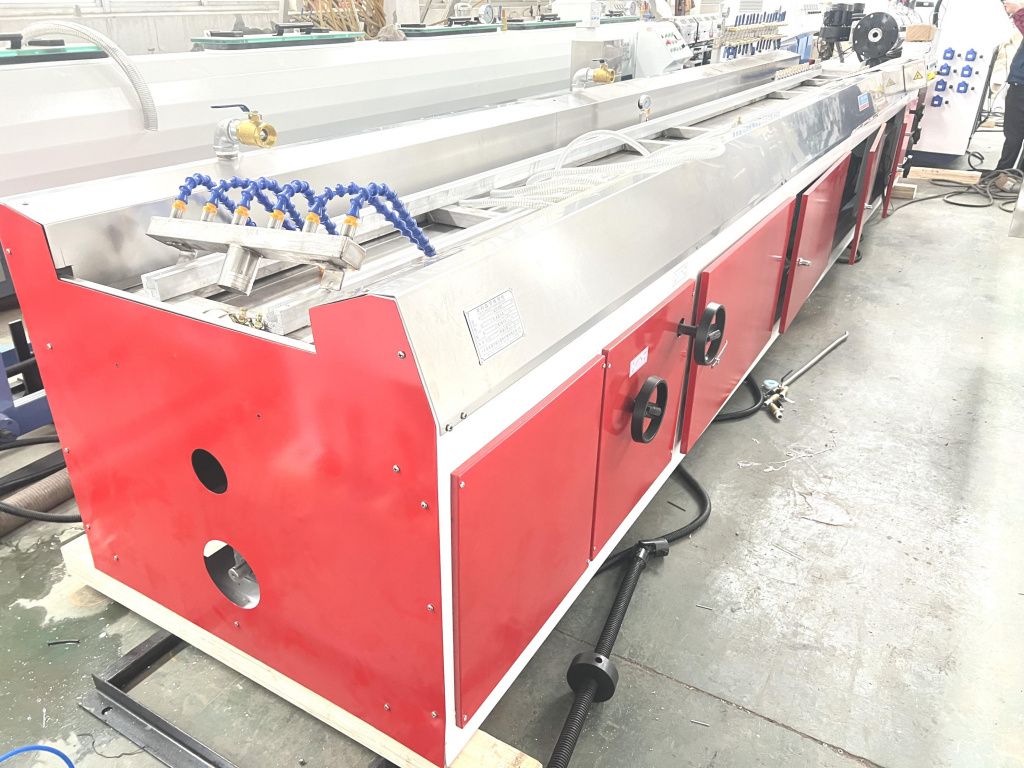

3.Вакуумный калибровочный резервуар из нержавеющей стали

Мощность двигателя вакуумного насоса 5,5 кВт x 3 водокольцевых вакуумных насоса

Мощность водяного насоса 4 кВт x 1

Мощность продольного двигателя 1,1 кВт циклоида

Насадка вакуумного насоса 32

Форсунка для приготовления пищи 32

Материал Нержавеющая сталь

Давление воздуха 0-0,09Мпа

Размер 6000 x 1100 x 1200 мм

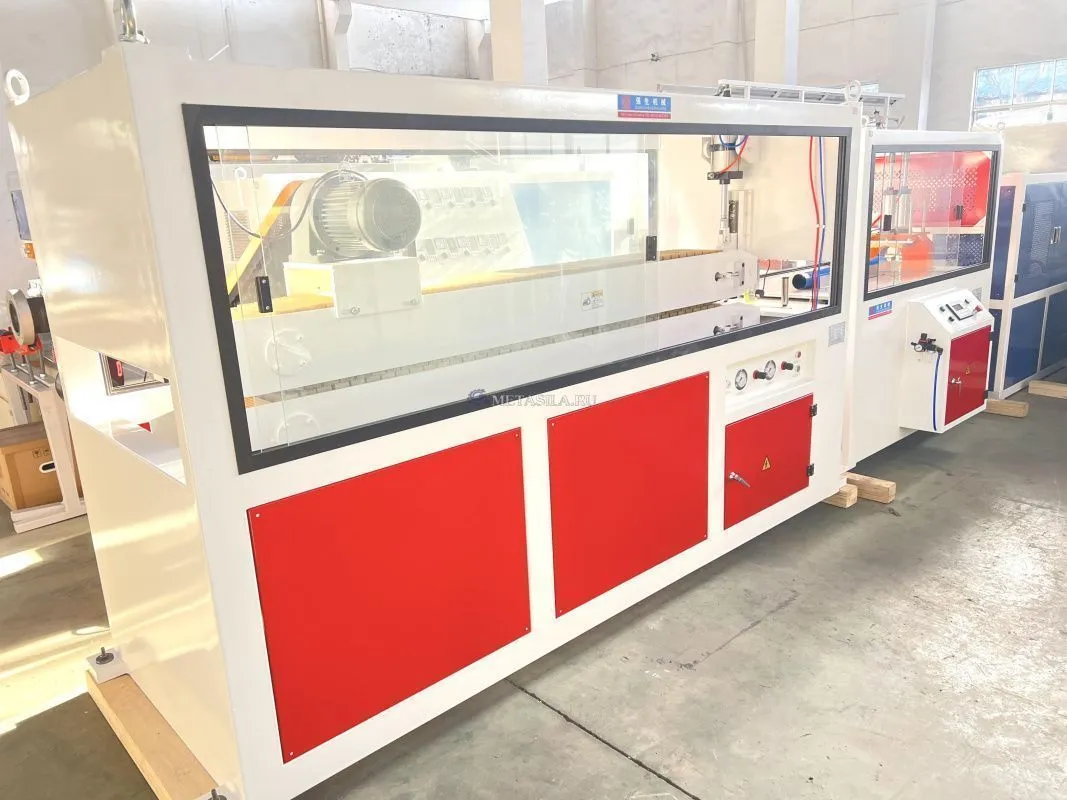

4. Машина для перетаскивания гусеницы с пленочной рамой

Скорость тяги 0,5-5 м/мин

Мощность тягового электродвигателя 3 кВт

Ширина педали 2200 мм

Регулировка скорости преобразования частоты тягового двигателя

Высота по центру 1000 мм

Размер 2500 x 1000 x 1600 мм

Давление воздуха ≥0,6 Мпа

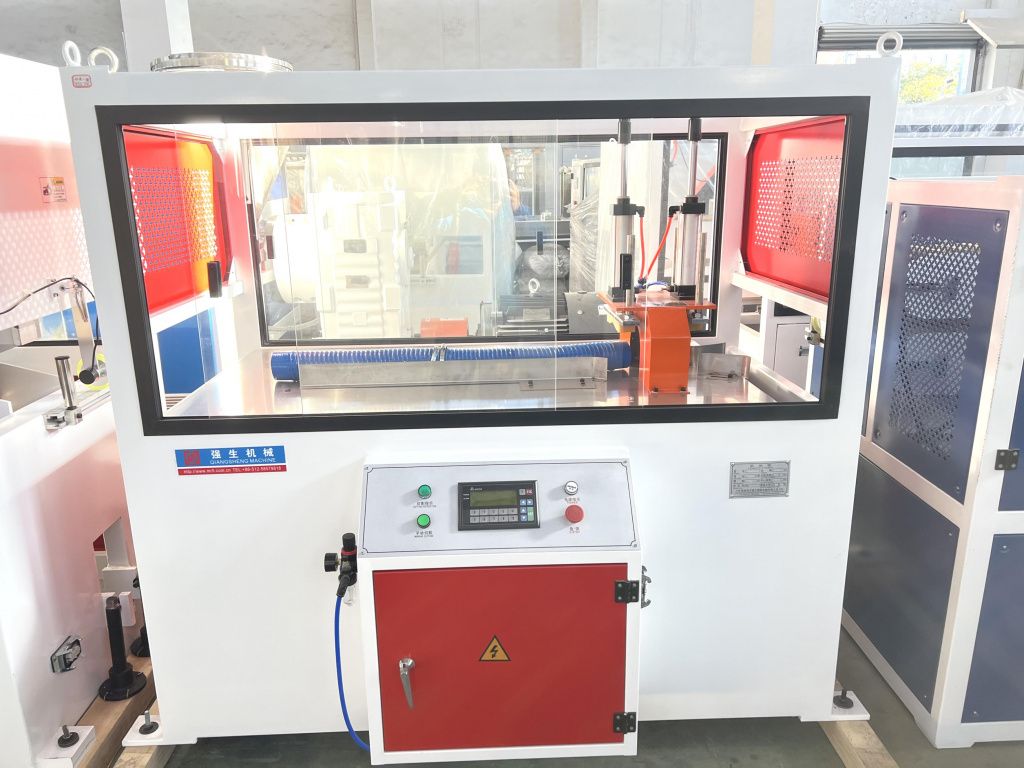

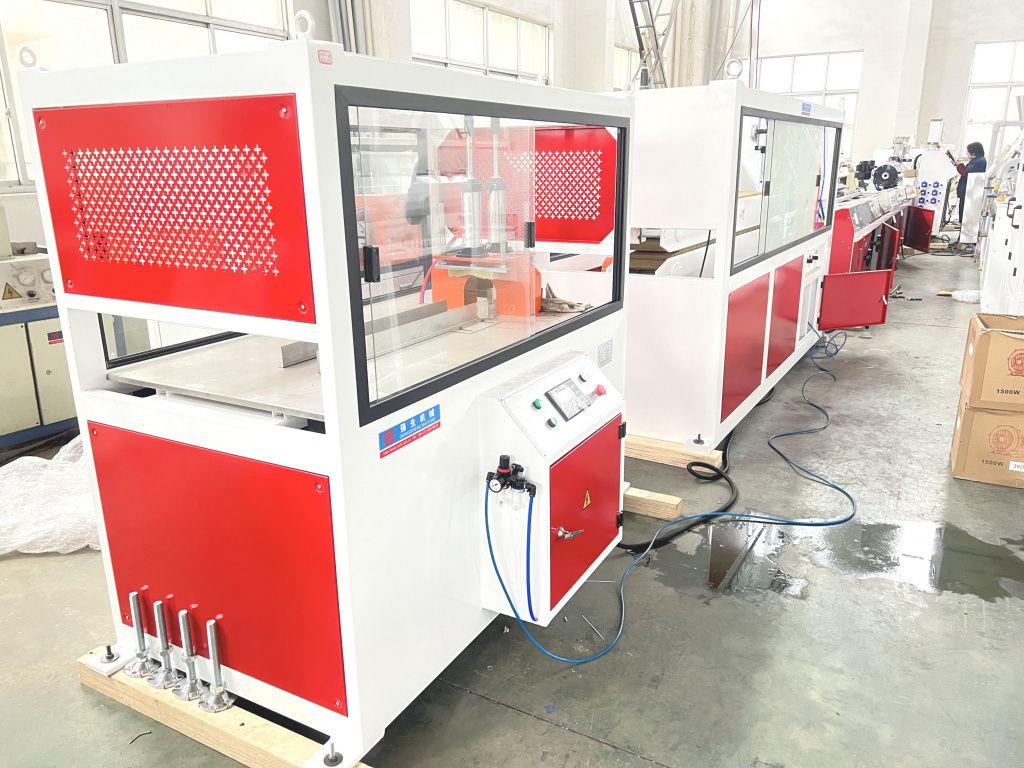

5. Автоматически режущая машина

Мощность режущего двигателя кВт

Давление воздуха ≥0,6 МПа

Способ резки пилой

Размер 1500 x 1000 x 1600 мм

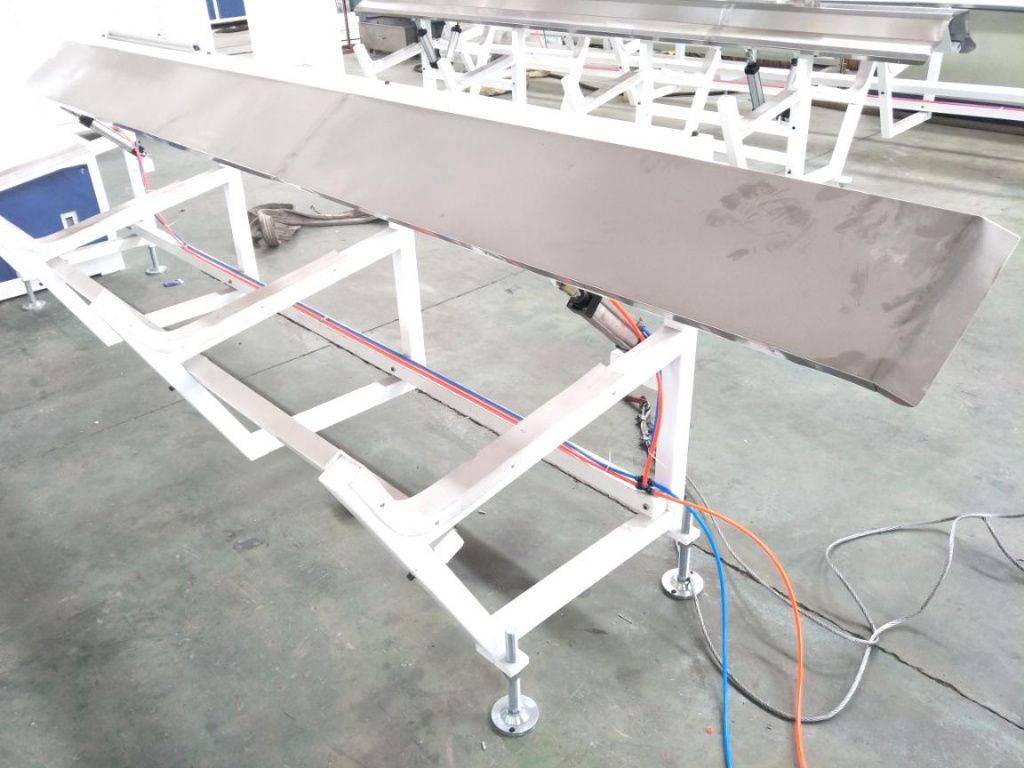

6. Штабелеукладчик

Тип Пневматический

Длина 6000 мм

Способ управления автоматический

Давление воздуха ≥0,6 МПа

Размер 6000 x 800 x 1200 мм

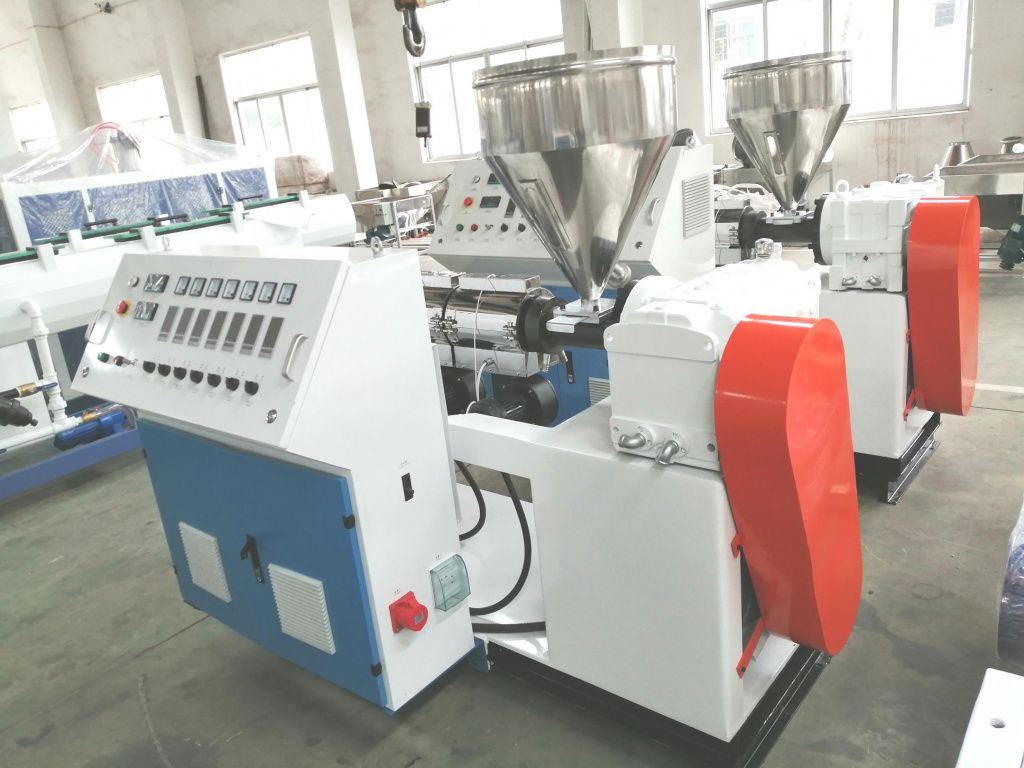

7. Соэкструзионный экструдер

Диаметр винта 30 мм

L/D 25:1

Мощность главного двигателя 3 кВт

Скорость вращения шнека 0-30р/мин

Мощность нагрева 3 кВт

Производительность экструзии 10 кг/ч

Центральная высота 1000 мм

Вес 200 кг

Размер 1600 x 1000 x 1500mm

Способ синхронизации преобразования частоты мэйнфрейма

Контроль температуры бочки

Отопление: нагреватель из литого алюминия

Охлаждение: .3 секции ветрового охлаждения

Материал шнека и цилиндра 38CrMoAlA Азотированный на поверхности

Коробка передач с твердым торцом зуба на подъездной дорожке

Мощность вентилятора: 85 Вт

Высота по центру: 1000 мм

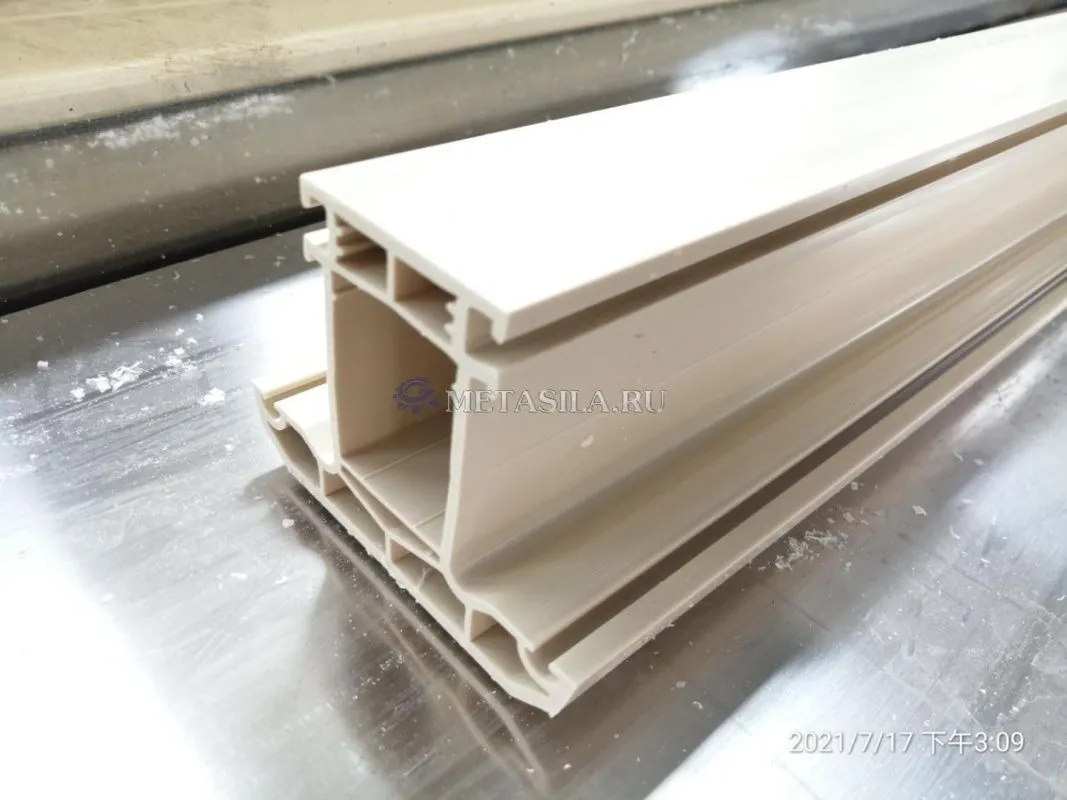

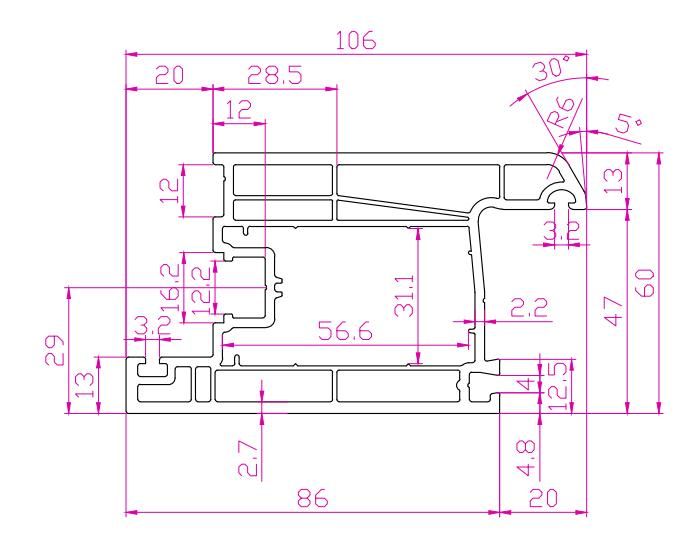

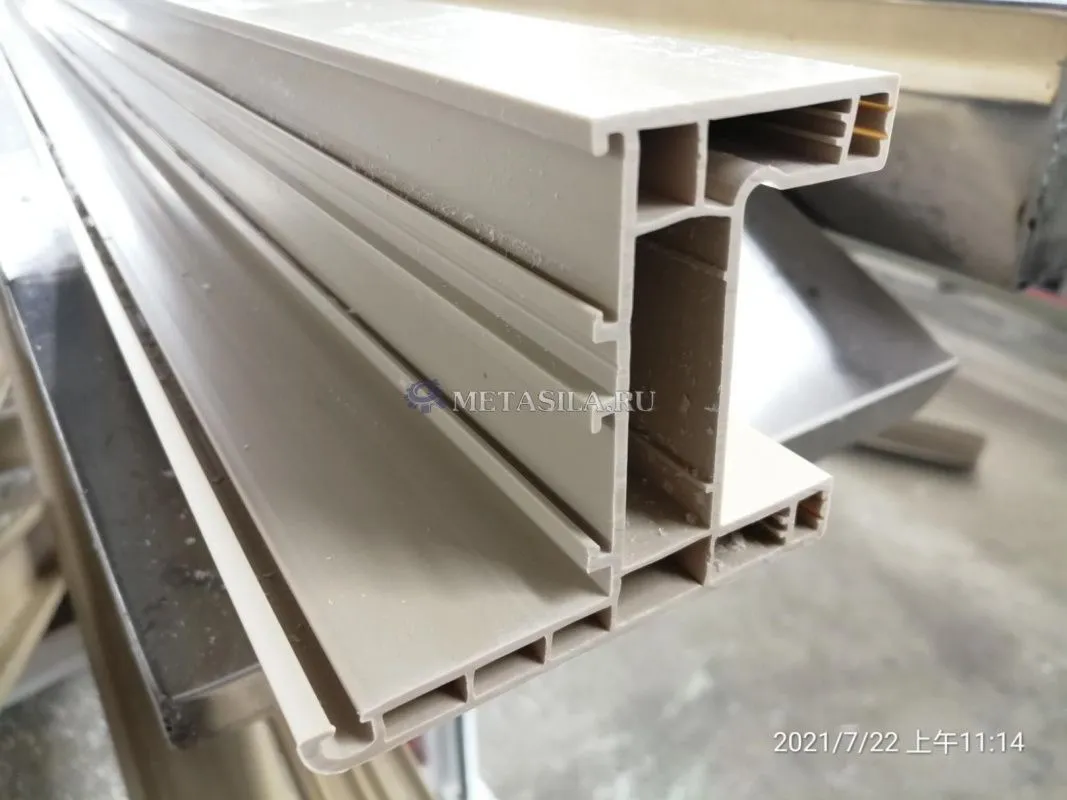

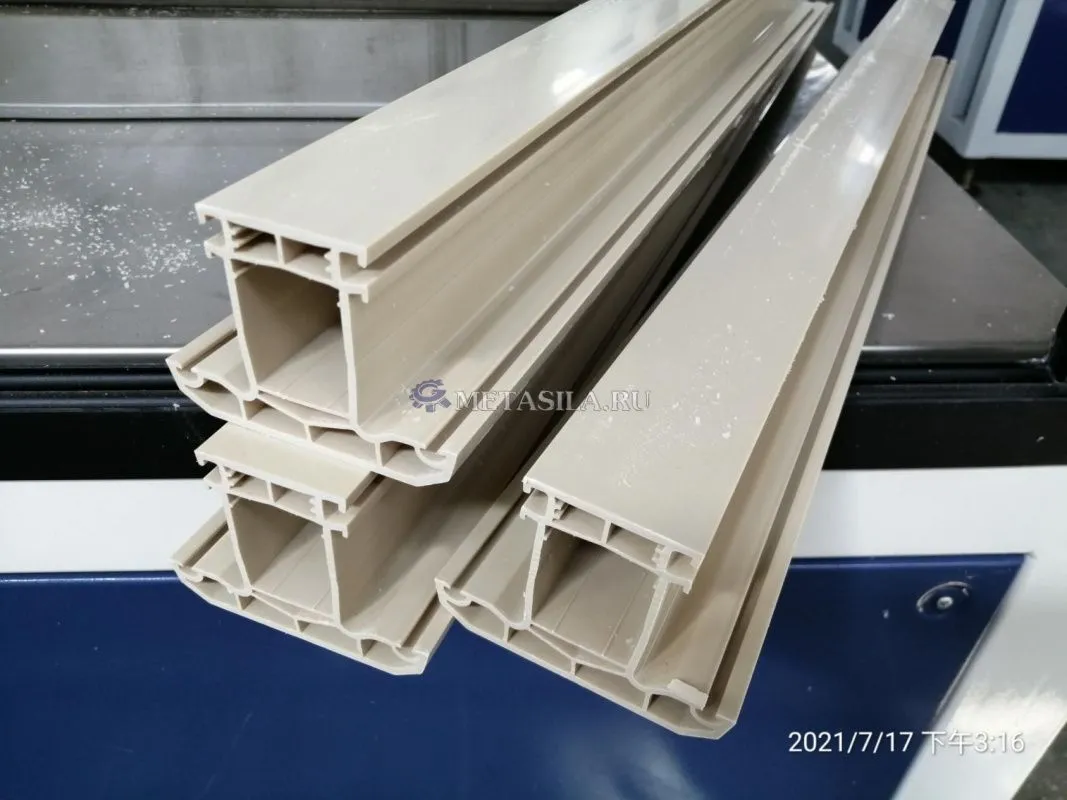

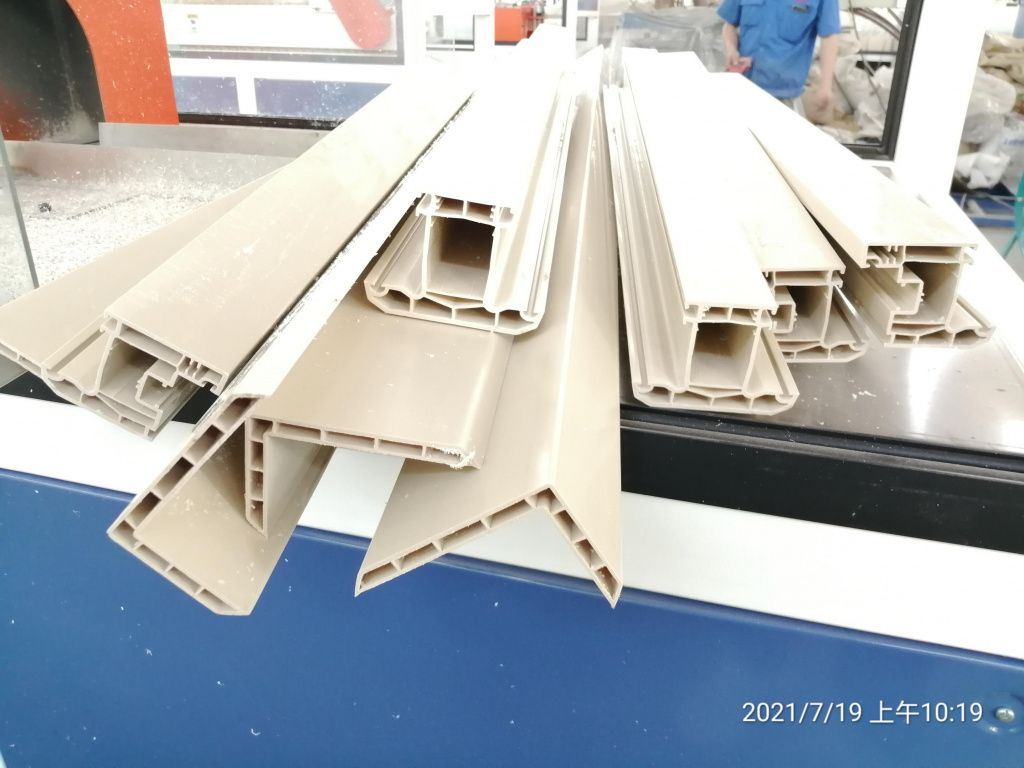

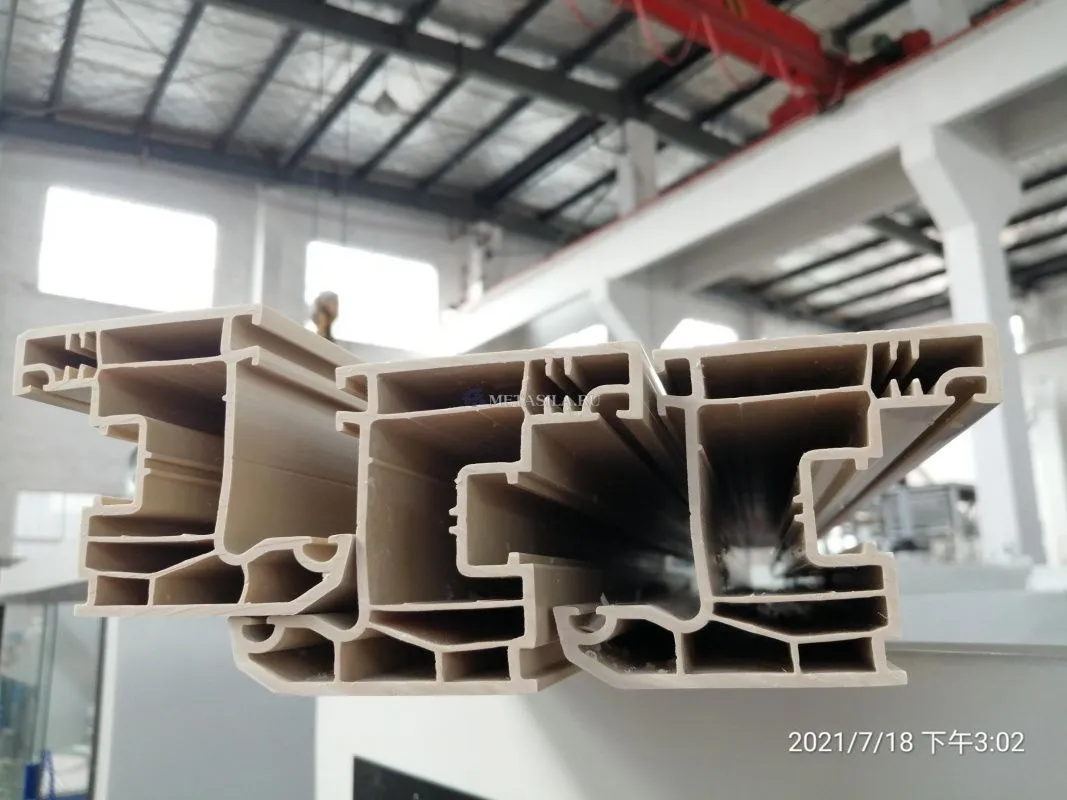

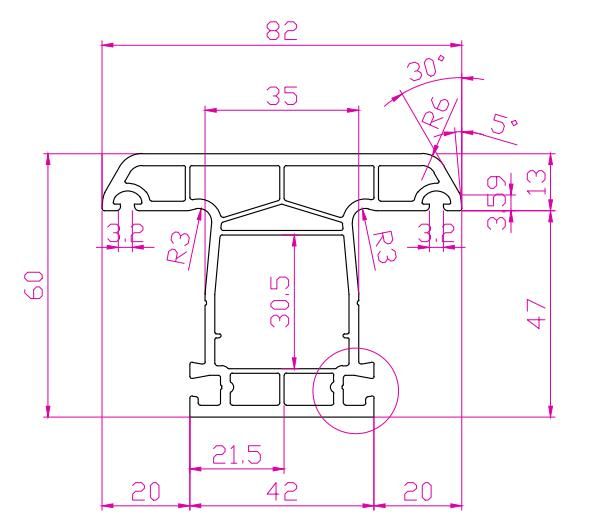

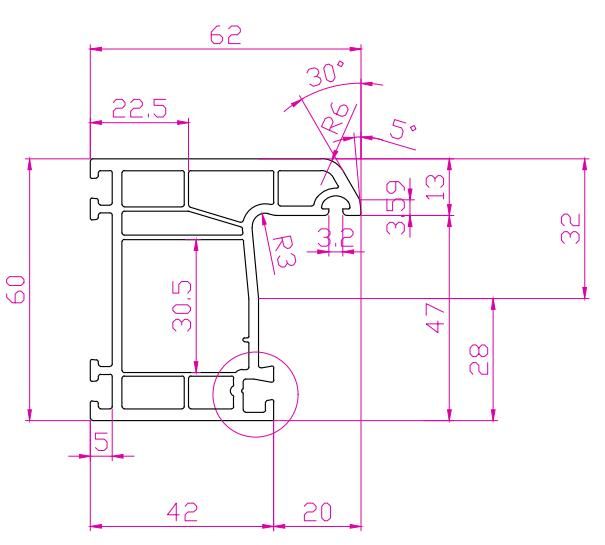

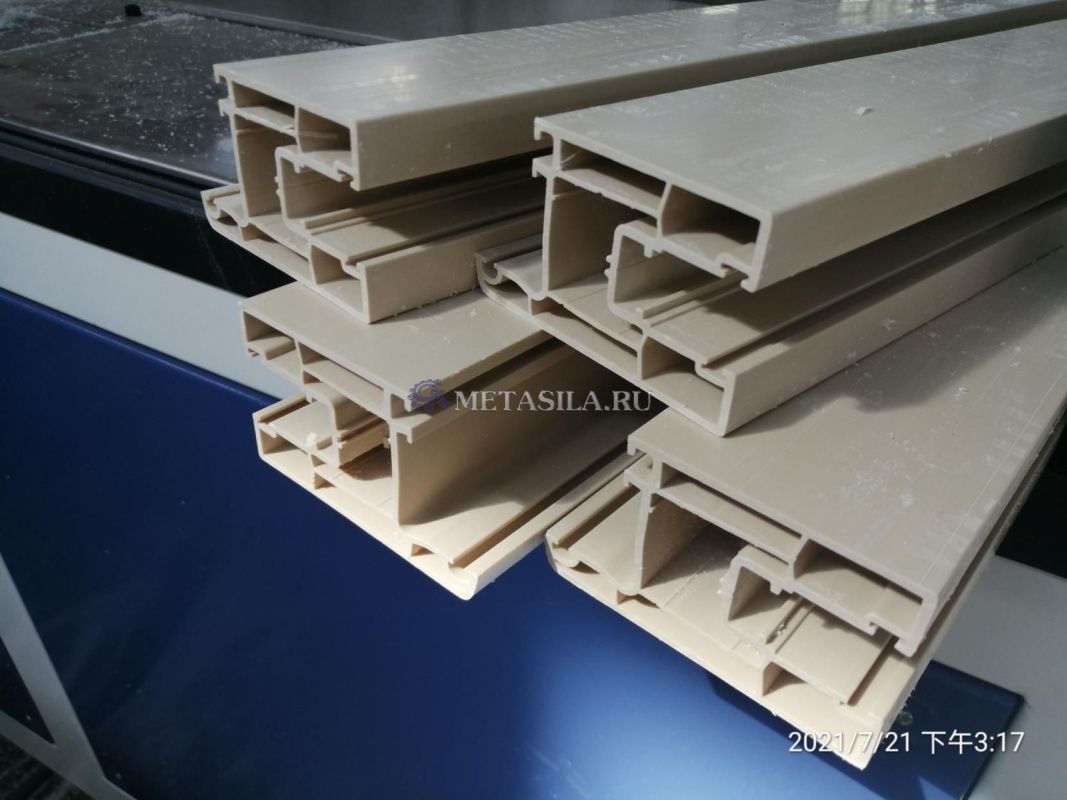

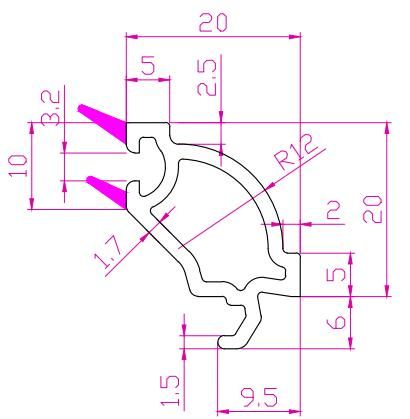

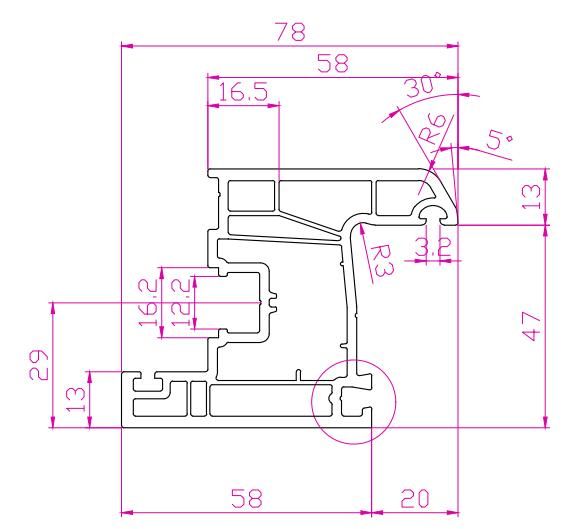

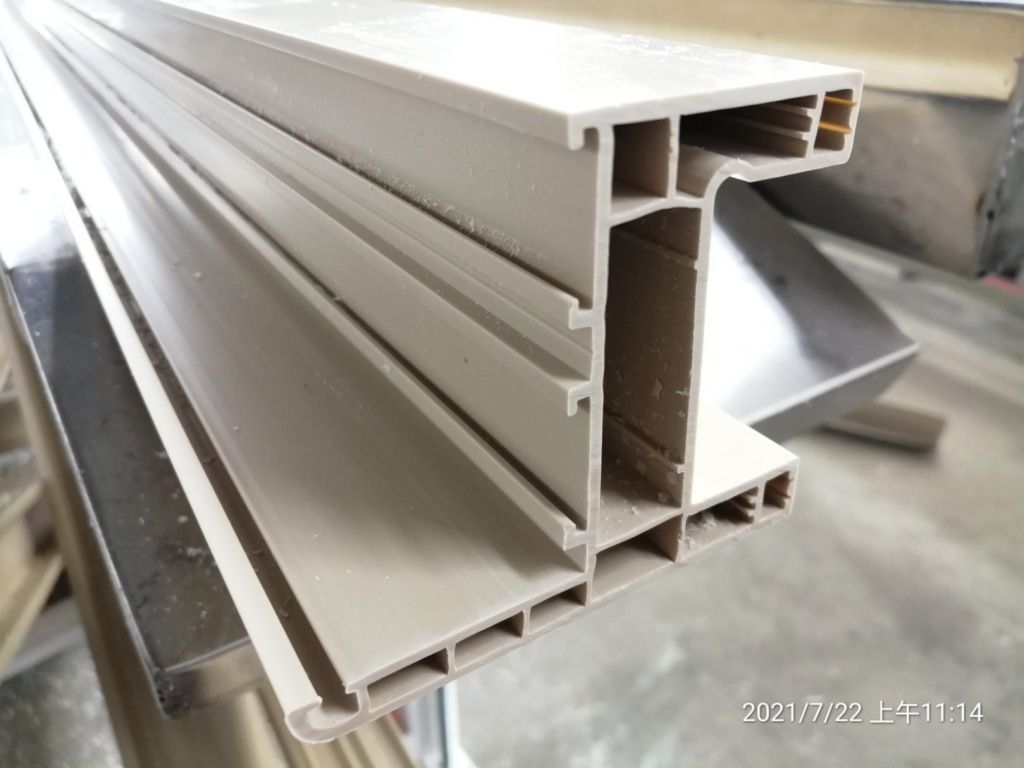

8. Форма для оконного профиля из ПВХ 6 комплектов

Материал 3Cr17

Форма для оконного профиля из ПВХ (1)

Форма для оконного профиля из ПВХ (2)

Форма для оконного профиля из ПВХ (3)

Форма для оконного профиля из ПВХ (4)

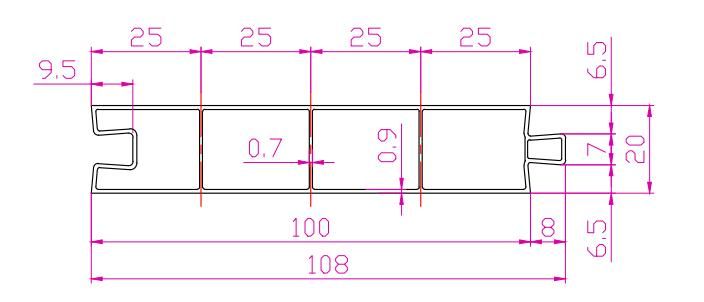

Форма для дверных панелей из ПВХ (5)

Форма для соэкструзии бисероплетения из ПВХ с двойным стеклом

(6)

Форма с двойной полостью

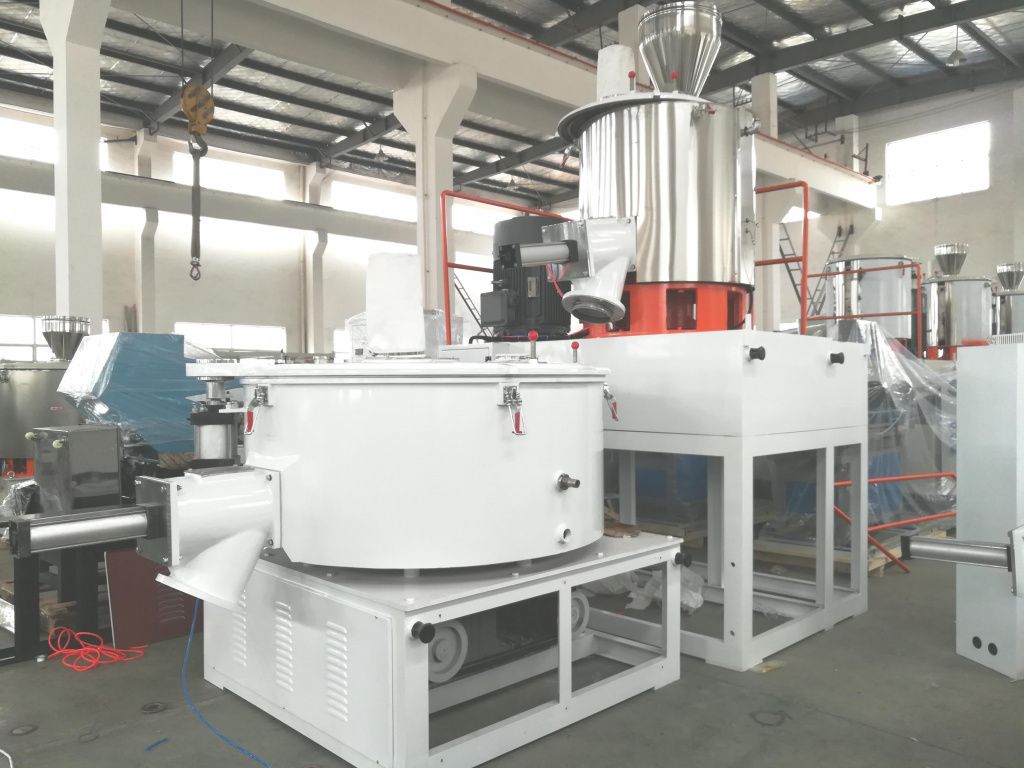

9.Смеситель для ПВХ

Способ смешивания Горячее смешивание охлаждающее смешивание

Общий объем 300Л 600Л

Эффективный объем 225Л 380Л

Мощность двигателя 40/55 кВт 11 кВт

Производительность 500 кг/ч

Способ нагрева Электрический нагрев / самофрикционное трение

Способ охлаждения Водяное охлаждение

Скорость вращения лопасти 475/950 об/мин 80 об/мин

Расход воды 4 т/ч

Количество лопастей 3 1

Время перемешивания 8-12 минут

Давление воздуха ≥0,6 МПа

Размеры 4800 x 2640 x 2480 мм

Вес 3600 кг

Внутренняя толщина смесителя 6 мм Нержавеющая сталь

10.Шнековый питатель

Мощность загрузочного двигателя КВТ

Диаметр подающей трубы 76

Высота подачи в соответствии с требованиями заказчика

Объем подачи 600 кг/ч

Вместимость бункера 160 кг

Размер бункера 75*85*90 мм

Вес 80 кг

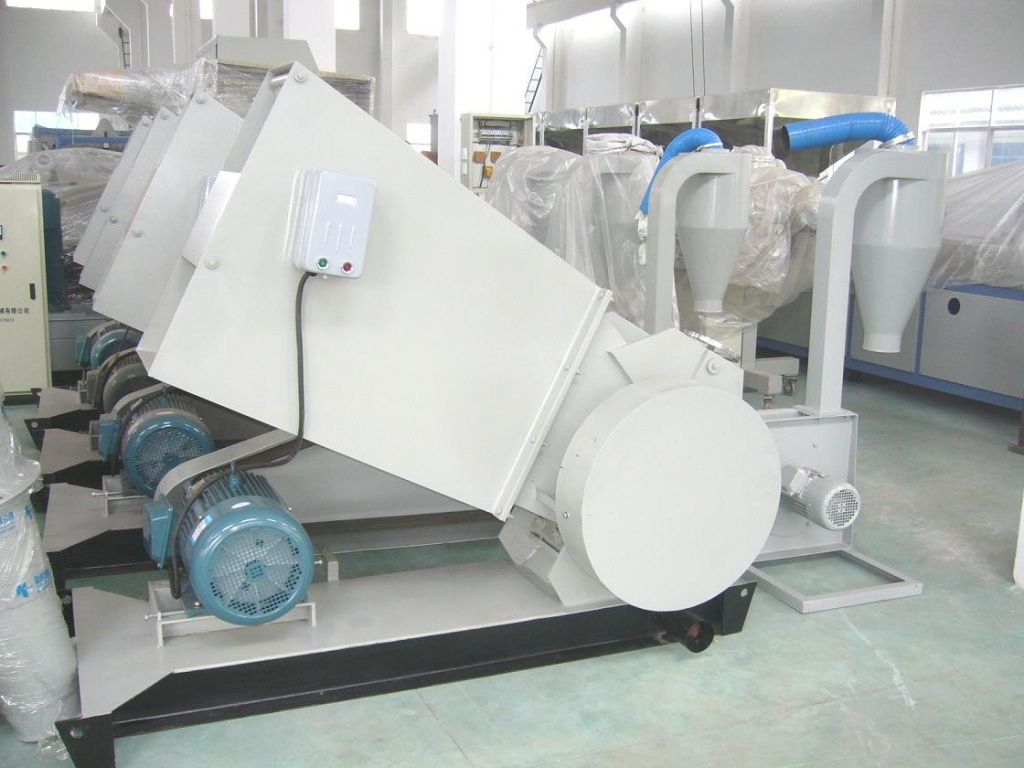

11.Машина для дробления пластмасс

Мощность двигателя 11 кВт

Максимальный калибр 400 x 300 мм

Диаметр вращающихся лопастей 400 мм

Количество вращающихся лезвий 5 штук

Скорость вращения лопастей 500 об/мин

Количество фиксированных лезвий 2 шт.

Диаметр пор сита 10-12мм

Производительность дробления 250-350 кг/ч

Вес 1500 кг

Размер 2200 x 900 x 1800 мм

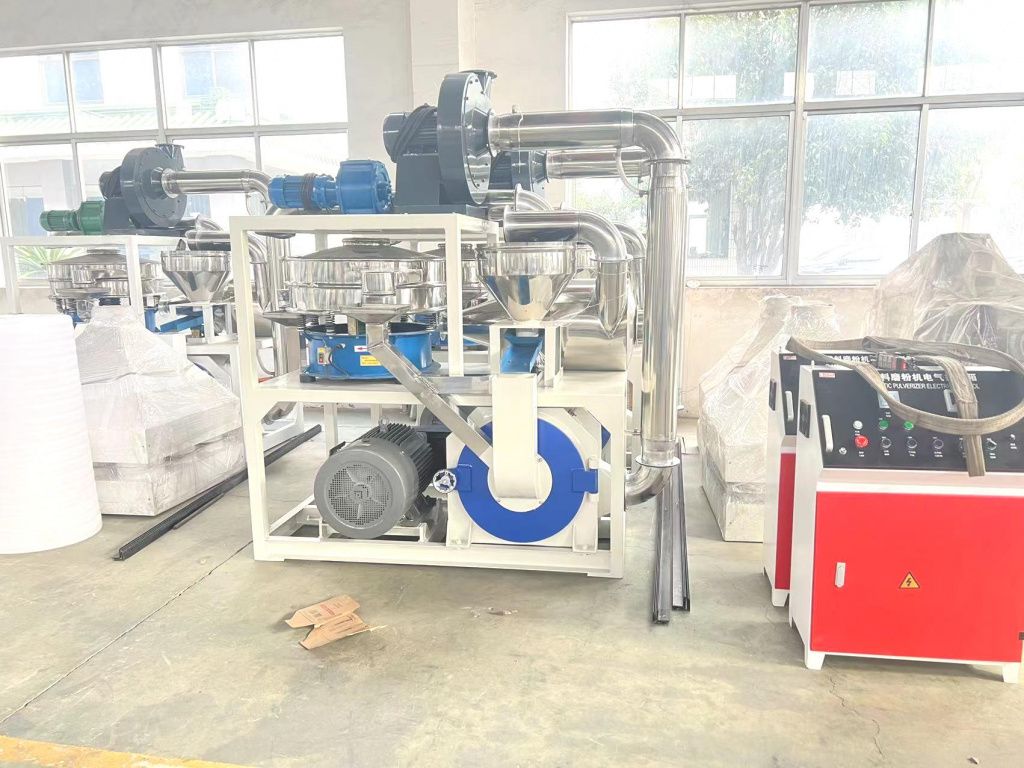

12.Машина для измельчения ПВХ с виброситом

Фиксированное Количество Ножей 13 Штук

Количество вращающихся ножей 24 штуки

Скорость вращения главного вала 3600 об/мин

Мощность главного двигателя 45 кВт

Мощность двигателя воздуходувки 4 кВт

Мощность двигателя вибрационного сита 0,75 кВт

Мощность двигателя Вибрационной Подачи 0,75 кВт

Производительность 250-300 Кг/ч

Фильтровальные мешки для удаления пыли 9 шт.

Способ охлаждения Водяное охлаждение

Габаритные размеры длина 3000 мм, ширина 1050 мм, высота 3650 мм

Размер Порошка Конечного Продукта 40-60 Меш (Для изготовления ПВХ-Труб И ПВХ

Профиль)

Диаметр сырья менее 10 мм

Вес 1500 кг

13. Машина для вставки оконных прокладок

Функция Вставьте оконную прокладку в оконный профиль из ПВХ

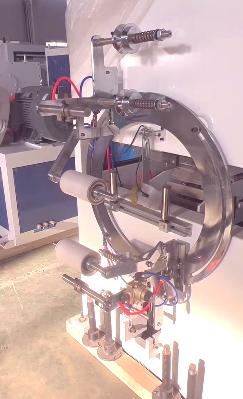

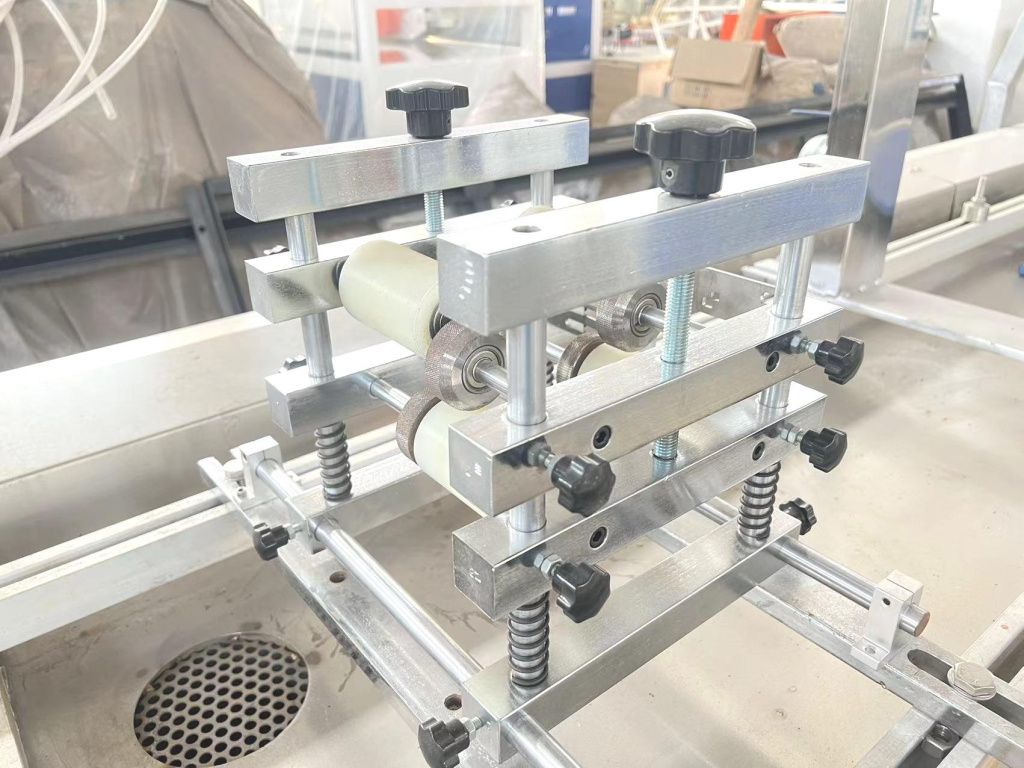

14. Устройство для наклеивания пленки (защитная пленка)

Функция Защитный ПВХ оконный профиль
