Выпуск нижнего и готового пакетов завершается сразу. Эта модель более удобна в эксплуатации, более эффективна и стабильна, а также подходит для производства различных бумажных хозяйственных сумок и сумок для отдыха.
Пакеты для пищевых продуктов, пакеты для хлеба, пакеты для сухофруктов и другие экологически чистые упаковочные бумажные пакеты.

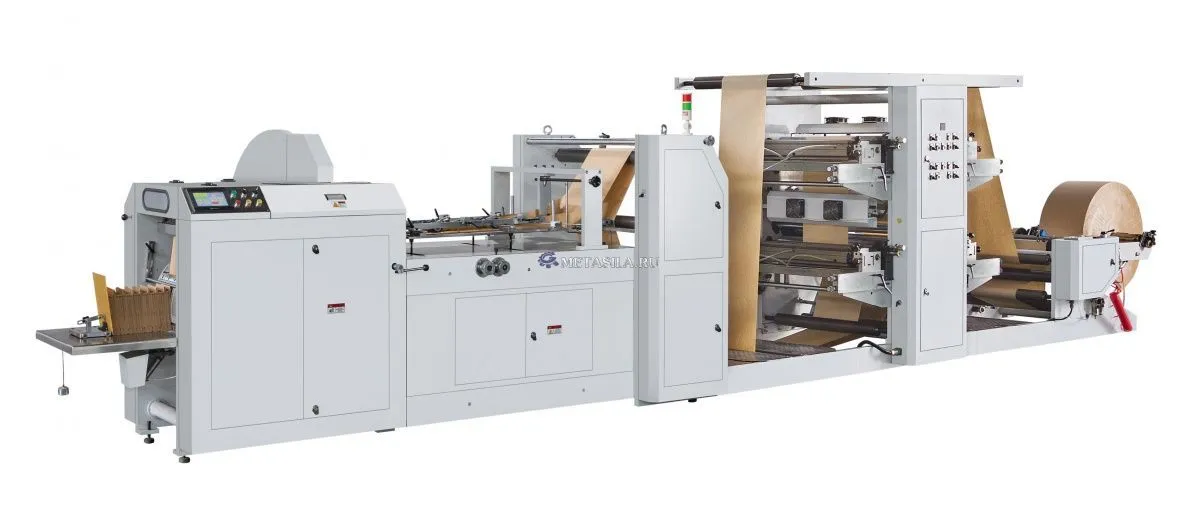

Эта машина печатает на полотне через печатный блок, приклеивает боковые стороны, сгибает края, формирует трубки, резрезая, приклеивая дно, складывая дно и отделку мешка. Простота в эксплуатации, низкое энергопотребление, высокая эффективность. Это идеальная машина для производства пакетов для пищевых продуктов, таких как хлебные пакеты, пакеты KFC и Mcdonald's мешки.
Основные характеристики
1. Длина мешка может быть произвольно установлена в определенном диапазоне человеко-машинного интерфейса с сенсорным экраном.
2. Программируемая система управления PLC использует человеко-машинный интерфейс с сенсорным экраном, и рабочее состояние отображается в режиме реального времени.
3. Оснащен точной системой фотоэлементов для отслеживания отпечатанных меток.
4. Система управления автоматической коррекцией предела двойного фотоэлектрического датчика.
5. Пневматическая подъемная конструкция используется для погрузки и разгрузки материала.
6. Кнопочное устройство продольной регистрации с плавной регулировкой на 360°.
7. Независимая групповая автоматическая система подачи чернил, может быть открыта одним или несколькими наборами чернил.
8. Используются пневматические автоматические подъемные и посадочные ролики печатной формы.
Длина отрезанного мешка (C) 150-460 мм
Длина мешка (L) 140-450 мм
Ширина мешка (Ш) 70-280 мм
Высота подшивания (H) 0-120 мм
Высота (P) 12-20 мм
Скорость изготовления пакетов 500 шт/мин
Максимальный вес рулона бумаги 400 кг
Максимальный диаметр рулона бумаги 1100 мм
Внутренний диаметр рулона бумаги 76 мм
Технические характеристики используемой бумаги
Спецификация бумаги 30-80 гсм
Цвет печати 4 Цвета
Максимальная ширина печати 700 мм
Длина печати 180-800 мм
Максимальная скорость печати 80 м/мин
Точность надпечатки ±0,15 мм
Толщина пластины 1,7 мм
Система коррекции
Система управления краями полотна
Двойная фотоэлектрическая автоматическая система коррекции
Система контроля натяжения полотна
Полностью автоматическая система контроля постоянного натяжения
Давление воздуха ≥0,12 м3/мин, 0,4~1 МПа ≥0,12см, 0,4~1 МПа
Главный двигатель: Двойной серводвигатель
Источник питания: Электрический 380В, 50 Гц, 3-фазный 380В, 50 Гц, 3 фазы
Общая мощность 8 кВт
Вес 5500 кг
Габаритные размеры 8520×1550×1850 мм
1. Сенсорный экран и программируемая система управления PLC, рабочее состояние может быть показано в режиме реального времени. Благодаря сверхточному двойному серводвигателю стабильность может быть гарантирована.

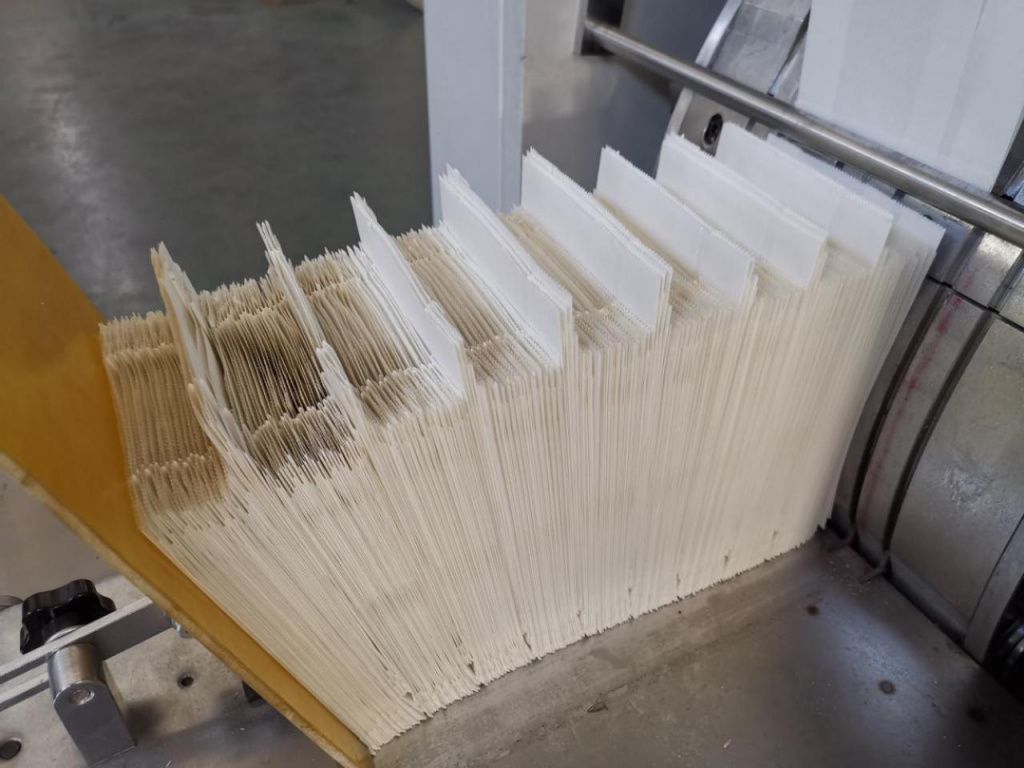

2. Машина оснащена автоматической системой подсчета. Пользователь может установить число для подсчета. Когда количество мешков соответствует указанному номеру, мешок будет извлечен, как показано на рисунке.
3. Используется полный набор японской оригинальной системы сервоуправления Yaskawa для достижения высокой скорости и точности управления работой.

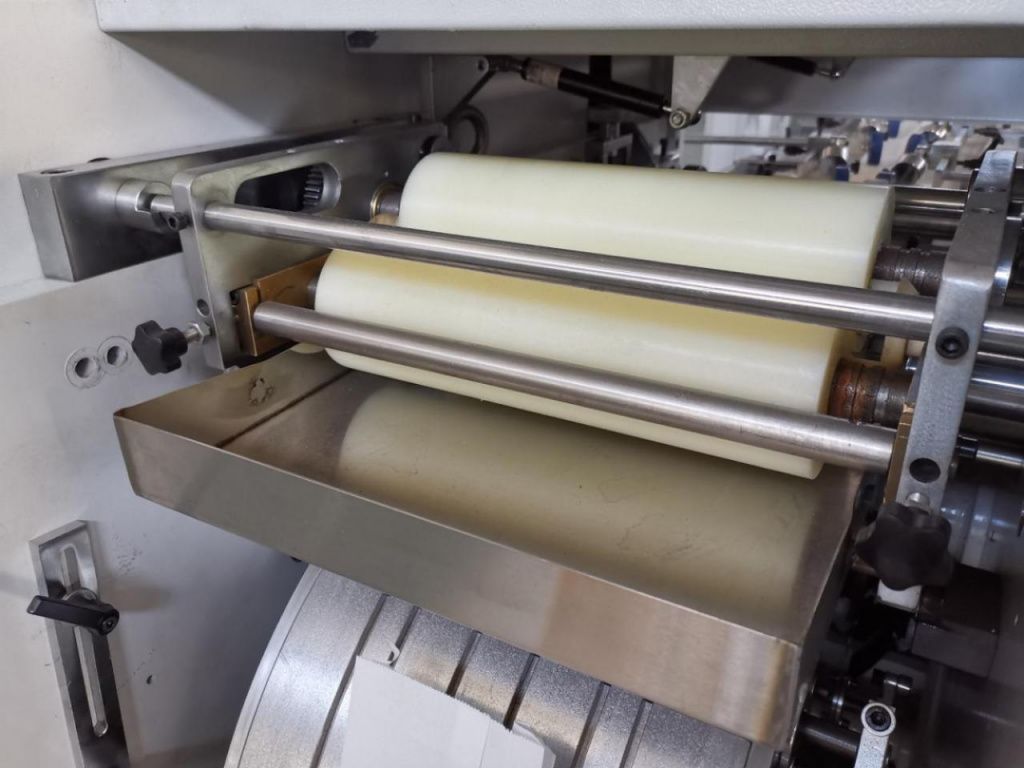

4. Независимая система смешивания клея, машина может запускать систему смешивания клея независимо, когда она останавливается, чтобы избежать склеивания. Клеящая конструкция нижнего резервуара для клея предотвращает выпадение клея после выключения.

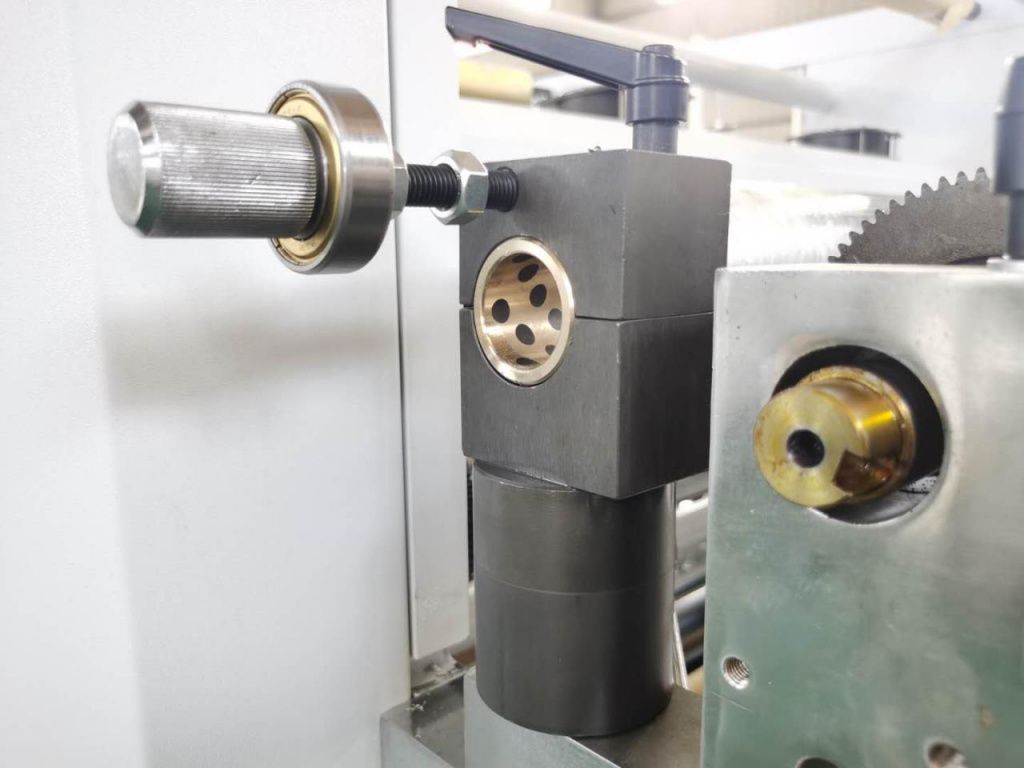

5. Конструкция расположения варочной панели делает разборку и сборку очень простыми, и нет необходимости в установке сложного инструмента.
Процесс регулировки ножа.
6. Защитный выключатель защитного экрана резака позволяет избежать опасности того, что пользователь забудет закрыть защитный экран, когда машина работает на высокой скорости.

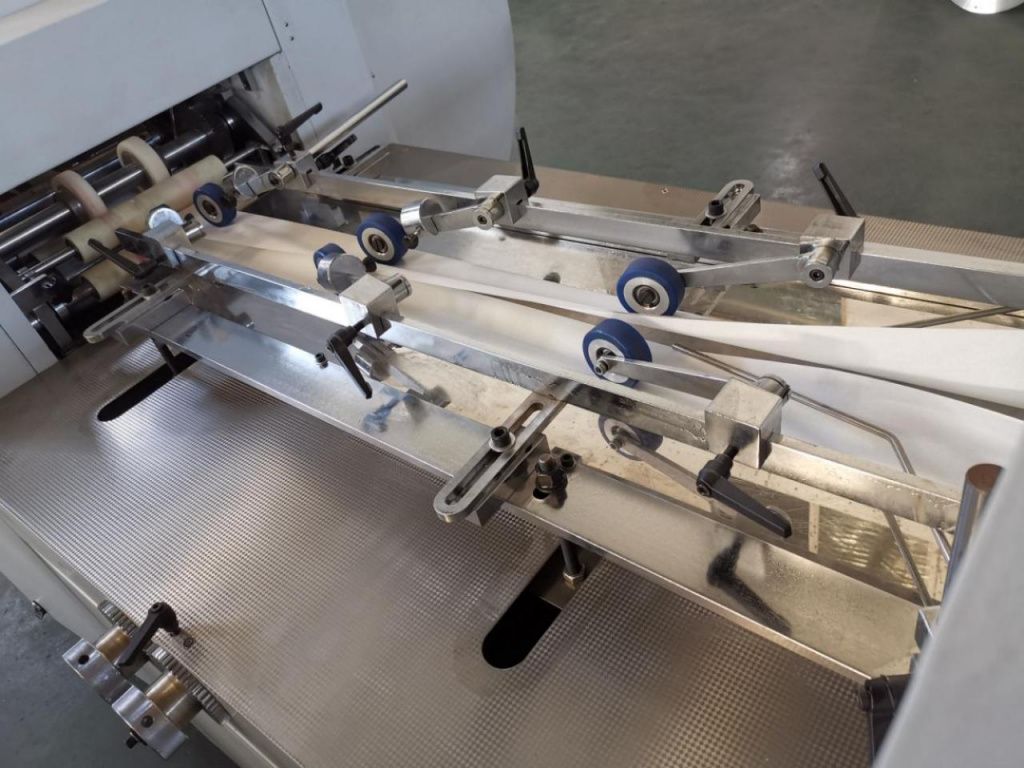

7. Встроенную регулировочную конструкцию для формования труб можно регулировать одновременно с одной или обеих сторон, чтобы повысить эффективность работы, снизить количество брака, образующегося в процессе регулировки, и сэкономить время регулировки и стабильность регулировки.
8. Точная система отслеживания цветных меток может обеспечить точность положения резки рисунка печати пакетов. Функция отслеживания цветных меток позволяет избежать перенастройки после смены рулона бумаги, разрыва бумажного полотна или отключения электроэнергии. Машина может автоматически остановиться, когда цветовая метка является ошибкой. Это сэкономит время и снизит количество отходов.

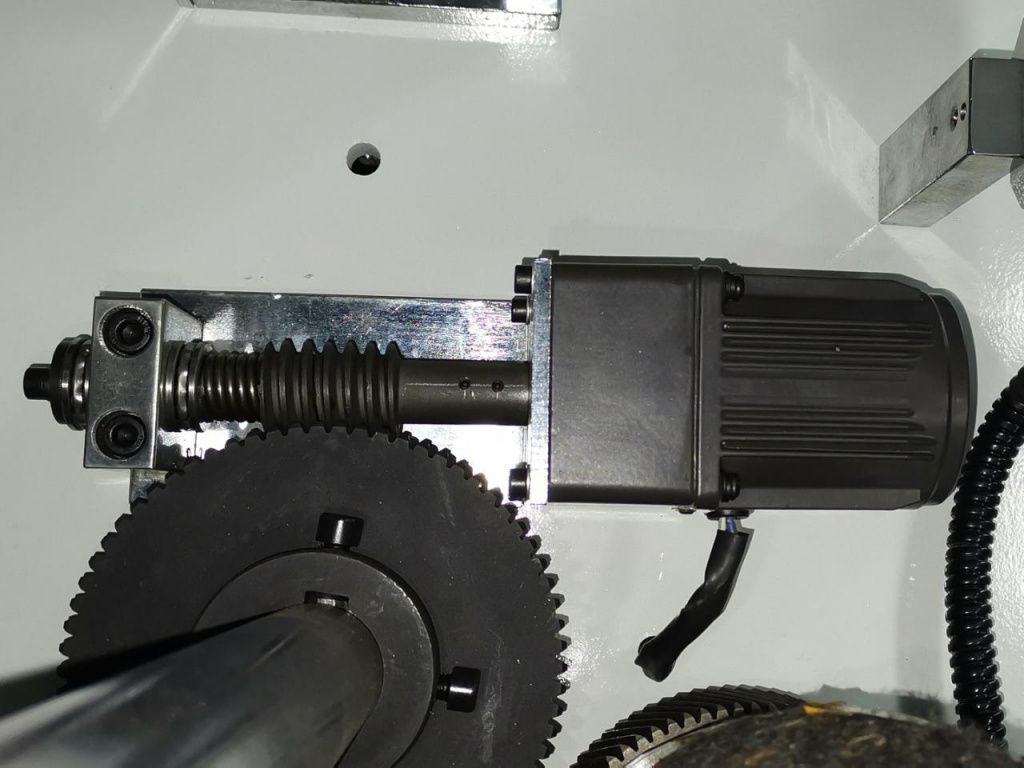

9. Кнопочное устройство непрерывного и регулируемого продольного регистратора на 360 °, оснащенное более высокой скоростью, чем двигатель с прямым углом вращения, регистрация проще и проще, вертикальное на 360 °выравнивание положения.
10. Пневматический автоматический ролик печатной формы. Машина автоматически останавливает ролик печатной формы, чтобы избежать высыхания чернил и прилипания материала, при запуске ролик печатной формы автоматически сбрасывается.
11. Независимая групповая автоматическая система подачи чернил, избегайте слишком длительной остановки после высыхания заблокированных выходов чернильного валика, влияющих на качество печати, система подачи чернил автоматически включается при остановке машины, можно открыть один или несколько наборов чернил.

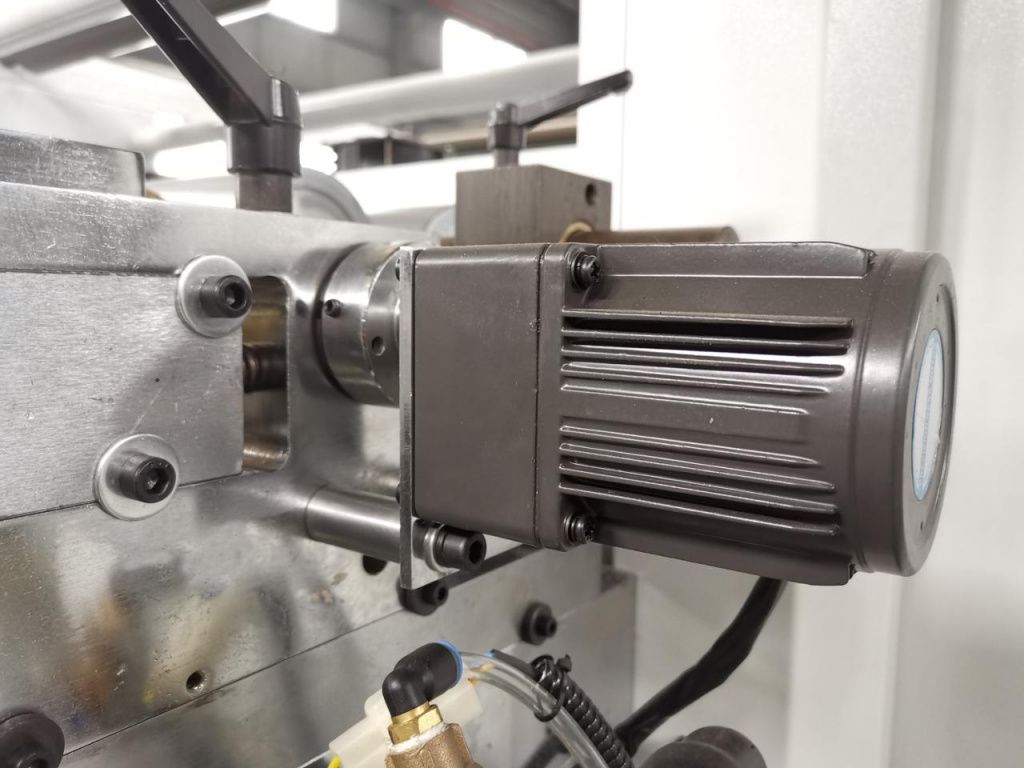

12. Автоматическая система контроля края использует два фотоэлектрических датчика для определения края бумажного полотна. Двигателю не нужно часто работать, поэтому его энергопотребление снижается, а срок службы увеличивается.

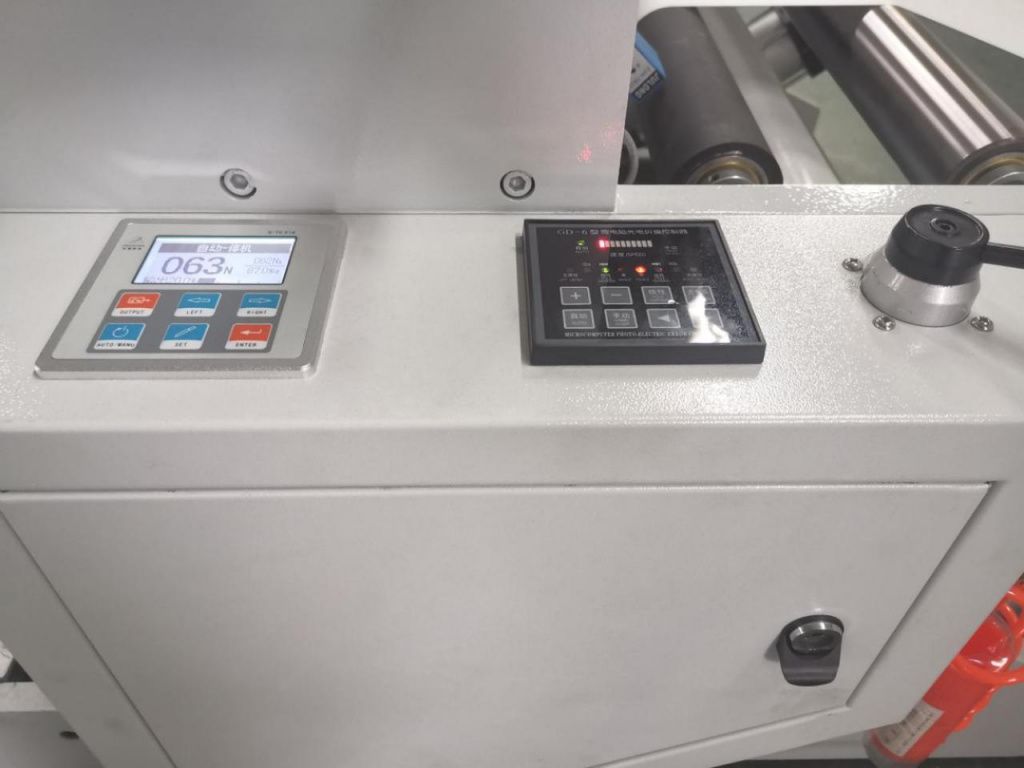

13. Автоматическая система контроля постоянного натяжения.

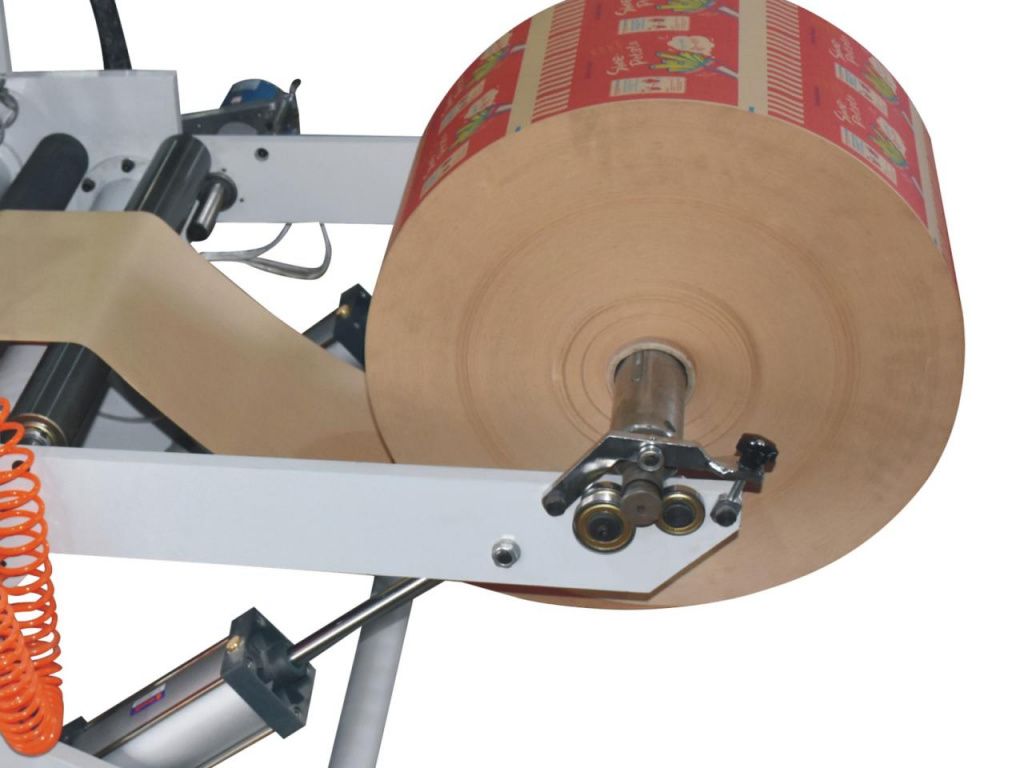

14. Пневматическое подъемное устройство для рулона бумаги облегчает замену рулона бумаги. Нажмите один переключатель, и рулон бумаги будет автоматически поднят. Пневматическая подъемная система позволяет обеспечить стабильность подачи бумажного полотна и избежать перемещения подающего стенда.

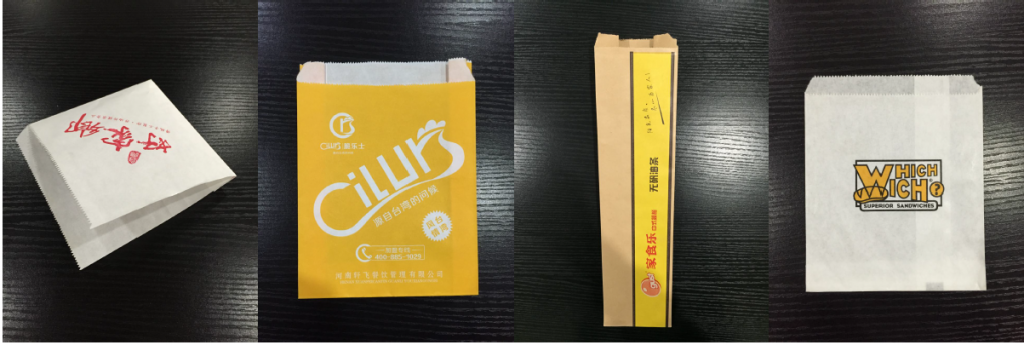

Ниже приведены образцы бумажных пакетов, которые могут быть изготовлены с помощью этой машины:
Список деталей машины
Программируемый логический контроллер PLC 1 Тайвань Delta
Серводвигатель 2 Yaskawa, Япония
Сенсорный экран 1 Тайвань Вэйлун
Фотодатчик для отслеживания цветных меток 1. Чжэцзян
Выключатель холла 2 Omron, Япония
Низковольтное устройство 5 Omron, Япония
Обычная кнопка 16 Schneider, Франция
Поворотный переключатель 11 Schneider, Франция
Фотодатчик контроля края 2. Чжэцзян
Двигатель управления кромкой 1 шт. Цзянсу
Ограниченный выключатель 3 Schneider, Франция
Регулятор постоянного напряжения 1 Chongqing Dongdeng
Магнитный порошковый тормоз 1 Чжэцзян
Планетарные редукторы 3 Тайвань Фэнхуа
Синхронное колесо 16 Чжэцзян
Охлаждающий вентилятор 1 Чжэцзян
Надувной Вал (Подающий вал) 1 шт. Чжэцзян
Направляющий ролик 18 "Чжэцзян"
Высокоскоростная конвейерная лента
Медный клеевой круг
Надувной вал (разгрузочный вал)
Надувной Вал (Подающий вал) 1 шт.
Конвейерная лента
Печатающий ролик
В стоимость включены пуско-наладочные работы
ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 65 ДНЕЙ
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
