- Валковая клеть электрического бесшахтного стана
-Машина для односторонней облицовки
-Станок для резки с ЧПУ (тяжелый компьютеризированный тип)
1 вариант Укладчик 1 – 10500 USD с НДС
2 Вариант Полуавтоматический ламинатор (тип серводвигателя) - 30998 USD с НДС
-максимальный размер наклеивания: 1600 x 1250 мм
Изделие 2 (опция) представляет собой полуавтоматический ламинатор, используется для ручного ламинирования лицевой бумаги на 2-слойный гофрированный картон, который превратится в 3-слойный гофрированный картон.
Электрическая мощность 380 В / 50 Гц 3 фазы
Техническая спецификация

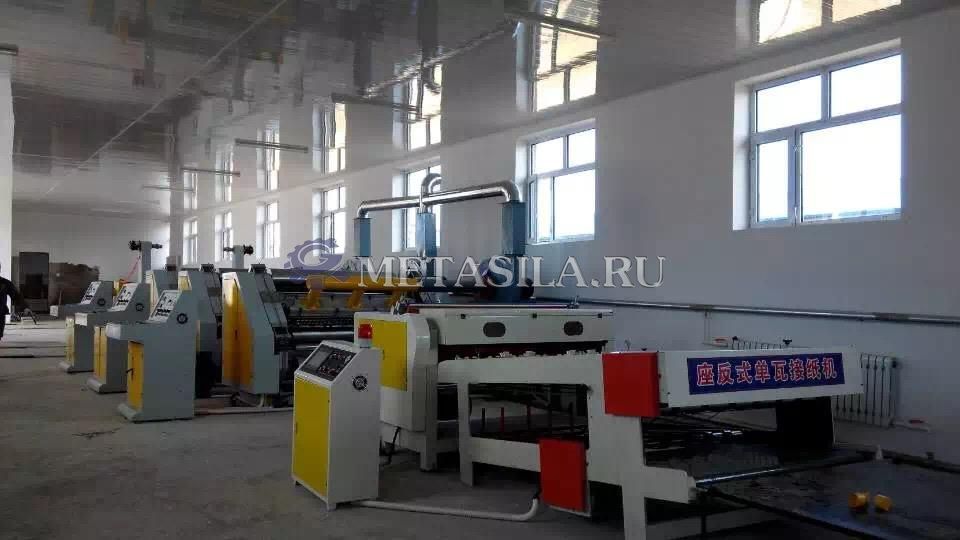

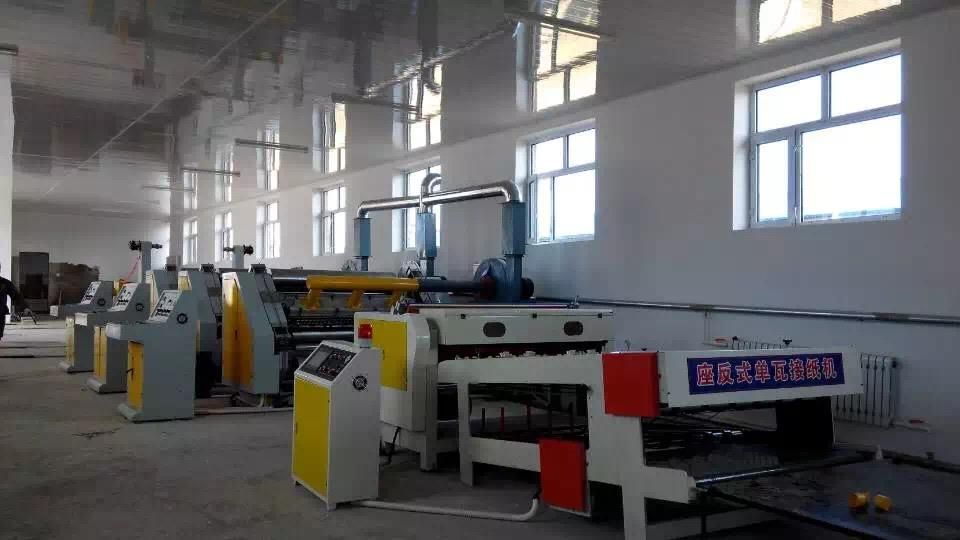

1. Линия по производству 2-слойного гофрокартона (ширина 1600 мм)
С облицовочными плитами и укладчиком
Расчетная скорость: 80 м/мин.,
фактическая скорость производства с паровым нагревом: 40 6 0 м/мин.
1.Ролик 280, материал легированная сталь 52CrMo, цепной привод
2.Электрическая регулировка ширины клея
3.Ручная регулировка зазора клея
4.Пневматический для подачи клея, автоматическая переработка;
5.Тип канавки: Канавка F
6.Электрика: бренды Sheneider и Delix,
Приводной двигатель: TECO motor из Тайваня.
2. Роликовая стойка электрической бесшахтной мельницы
1.Примите верхнюю часть в стиле выпуклости
2.Управление натяжением катушки с помощью ручных тормозов, привод механизма вверх и вниз
3.Зажим, ослабление, перемещение, центрирование;
4. Включая тележку для подачи бумаги, сварную стальную панель 10 #.
Станок для резки бумаги со штабелирующим устройством компьютеризированного типа (штабелер в качестве опции)
1. Максимальный диапазон резки бумаги- 1600 мм,
2. Длина режущей бумаги - 300-9900 мм,
3. Мощность двигателя-6,5 кВт, скорость: 80 м / мин,
4. Сенсорный экран ПЛК, возможность сохранения нескольких заказов;
5. Более быстрое и высокопроизводительное завершение смены заказа,
6. Автоматический счетчик, автоматический сбор, автоматический вывод.

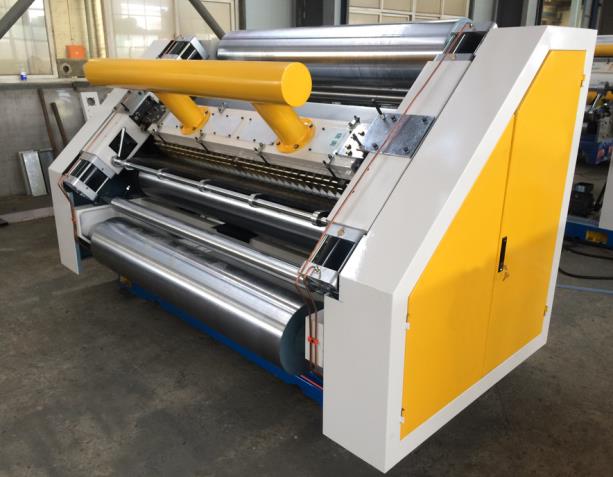

1.1 Облицовочная машина
Технические параметры
1 Рабочая скорость 1600 мм
2 Расчетная скорость 100 м/мин
3 Тип канавки Электронная
4 Стеновая доска
Отливки HT200/ тонкость130 мм
5 Диаметр верхнего и нижнего роликов
ролик из легированной стали φ280mm/52CrMo
6 Прижимной ролик
диаметром φ280 мм/48 сталь
7 Верхний и нижний диаметр предварительного нагрева φ320 мм/4 8 сталь
8 Основной двигатель преобразования частоты 11 кВт
9 Воздуходувный вентилятор 11 кВт
10 Пневматическая мощность 0.4- 0,9Мпа.
13 Контроль ширины клея
Электрическая регулировка, простое управление
1. Вакуумная адсорбция с помощью воздуходувки высокого давления. С глушителем для защиты от ветра; блок электрического управления для фокусировки на том же узле, на расстоянии не менее 1,5 м, рабочая сторона закрытой стороны капота.
2.Цепной привод, простой в управлении.
3.Диаметр ролика C orrugat ed Ø280mm, изготовлен из высококачественной легированной стали 52CrMo, после закалки g и отпуска, закалки, полированной поверхности с хромированным покрытием твердостью HRC60 градусов, управление цилиндром вверх и вниз.
5.Диаметр прижимного ролика Ø280 мм, процедура модуляции. изготовлен из углеродистой стали 45#, подвергает механической обработке и шлифует поверхность, покрытую хромом, с регулировкой вверх и вниз.
6. Диаметр верхнего и нижнего роликов предварительного нагрева Ø320 мм, обработка и шлифовка поверхности с твердым хромированным покрытием, Цельнометаллическое шланговое соединение.
7. Пневматический контрольный клей, диаметр клеевого валика Ø215 мм, с гравировкой в стиле pit, поверхность redback отполирована, покрыта твердым хромом, обработка поверхности передаточного валика и шлифовка твердого хромированного покрытия
8.Гофрированные роликовые подшипники. подшипники, смазанные высокотемпературной смазкой и консистентной смазкой под давлением
9.Электрическая регулировка количества клея, простота управления и эксплуатации всей машины.
10. Односторонний гофрированный ролик высотой 0,10 мм, односторонний прижимной ролик высотой 0,075 мм.
12.Электронный компонент комплектующие: Бренд Schneider, мотор TECO из Тайваня.

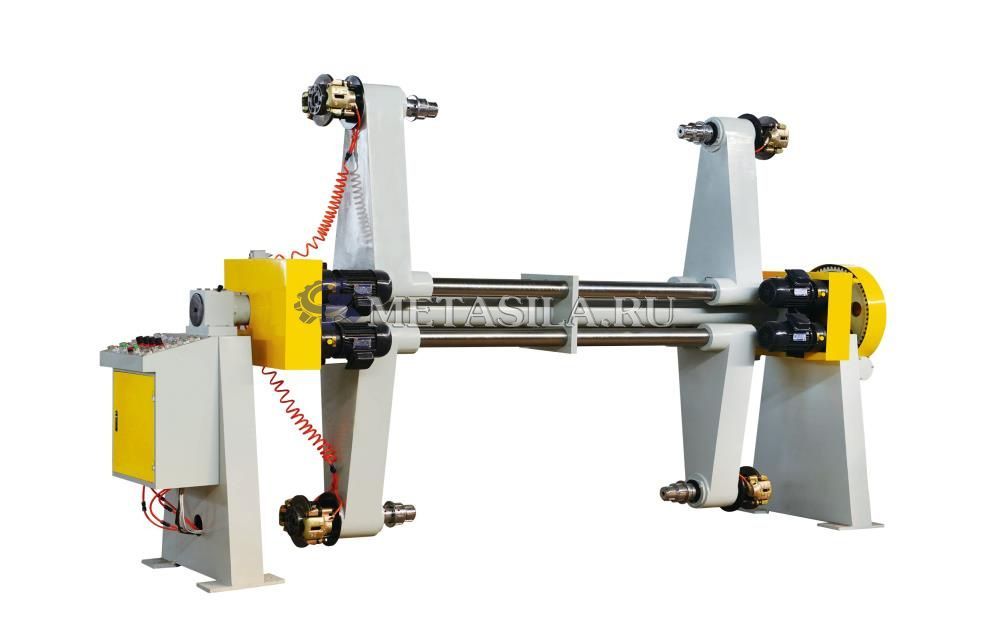

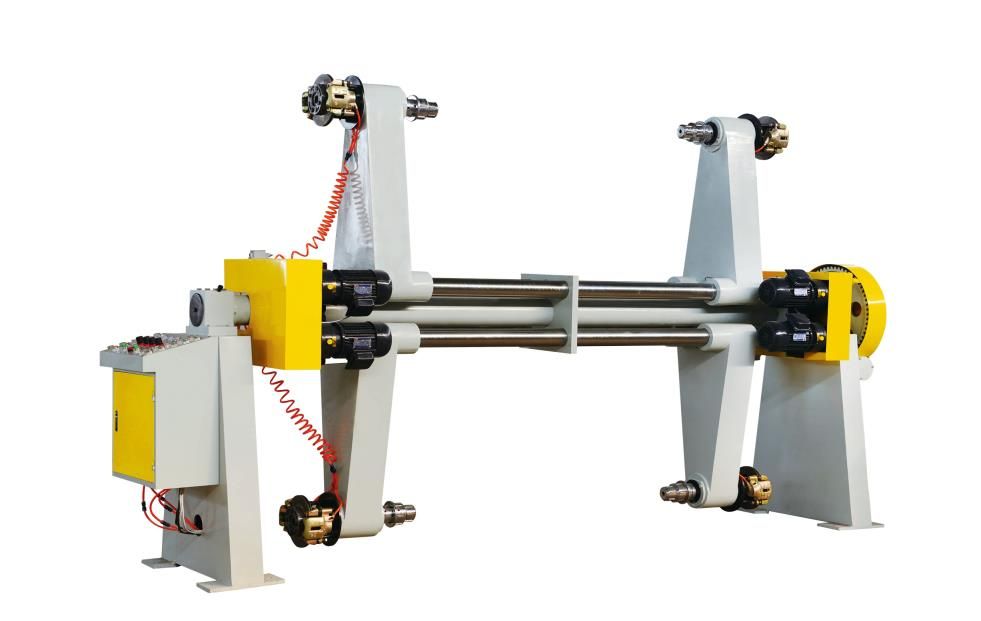

1.2 Валковая клеть электрического бесшахтного стана
Технические параметры:
1 Ширина 1600 мм
2 Режим действия Электрическое воздействие вверх и вниз
3 Ассортимент зажимной бумаги
Макс: 1600 мм Мин 900 мм
4 Зажимной бумажный ромб
Макс: 1400 мм, Мин 400 мм
5 Максимальная нагрузка на один рычаг
Максимальный вес: 1500 кг
6 Зажимной двигатель
Рабочая мощность 0,75 кВт 4шт
7 Подъемный двигатель
Рабочая мощность 2,2 кВт 1 шт.
Симметричная конструкция также позволяет установить две оригинальные бумаги и завершить переворачивание на 360 градусов, пучок трубок сохраняется для распределения бумаги. Поднимите, зажмите, ослабьте и переместите необработанную бумагу, используя электрическое управление переключением.
2. Каждый двигатель оснащен фрикционной муфтой, так что в случае перегрузки на холостом ходу звездочки соскальзывают, эффективно защищая машину и двигатель.
3. Натяжение бумаги регулируется пневматическим тормозом или ручным тормозом, верхом с коническим наконечником или расширяющимся верхом. Дисковый тормоз и автоматически выдвигающийся патрон.
4. Каждый бесшахтный направляющий кронштейн подачи поставляется в комплекте с двумя комплектами, оба на тележке для бумаги; тележка оснащена направляющими колесами для бумаги, благодаря чему вы можете надежно закреплять бумагу на месте.
5. Подшипник Harbin Bearing
6. Пневматические компоненты используются на заводе Tiao'ao, тормоз с гигантским гидравлическим клапаном, выбранным из Шанхайской фабрики.

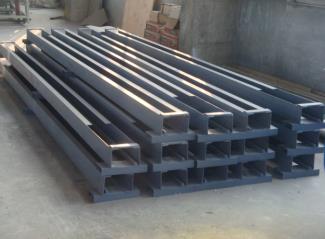

Наземный рельс и тележки для рулонов бумаги
Технические параметры
1 Применяется к ширине линии плитки: 1600 мм
2 Размеры: 6000 мм × 550 мм × 400 мм (Д × Ш × В)
3 Источник питания: Напряжение 380 В, частота 50 Гц
1. Подача бумаги в рулоне на место осуществляется вручную, легко и гибко.
2.Гусеница в целом заглублена, основная рама из 10-канальной сварной стали, прочная и долговечная.
3.Установка защитной пластины после сварки.
С двухступенчатой машиной с двух сторон на бумажной бумаге.

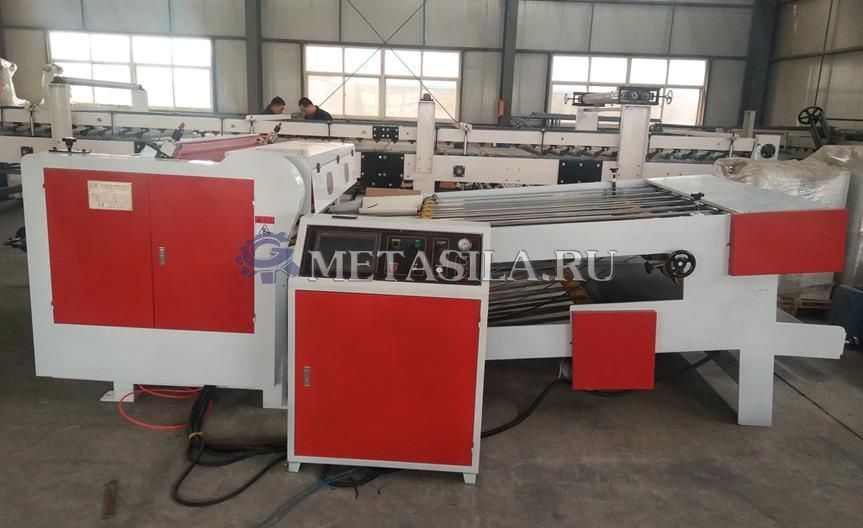

Компьютеризированный тип автомата для резки
Эта машина использует сенсорный экран ПЛК для определения длины заказа и отображения состояния машины
Примите мотор переменной частоты для того, чтобы отрегулировать скорость Сервоуправление делает длину резки более точной, функцию машины более точной.
Максимальная ширина резки , мм 1600
диапазон бумаги (длина) мм 300- 9999
Толщина резки мм 12
Мощность квт 6.5
Управляющее напряжение 220
Динамическое напряжение 380
Точность резки бумаги мм ± 1
Рабочая скорость , м/мин 60
Размер станка мм 2100x1350x1400
Размер наклейки мм 2100x2200x1400
Общий вес , тонн 2,0

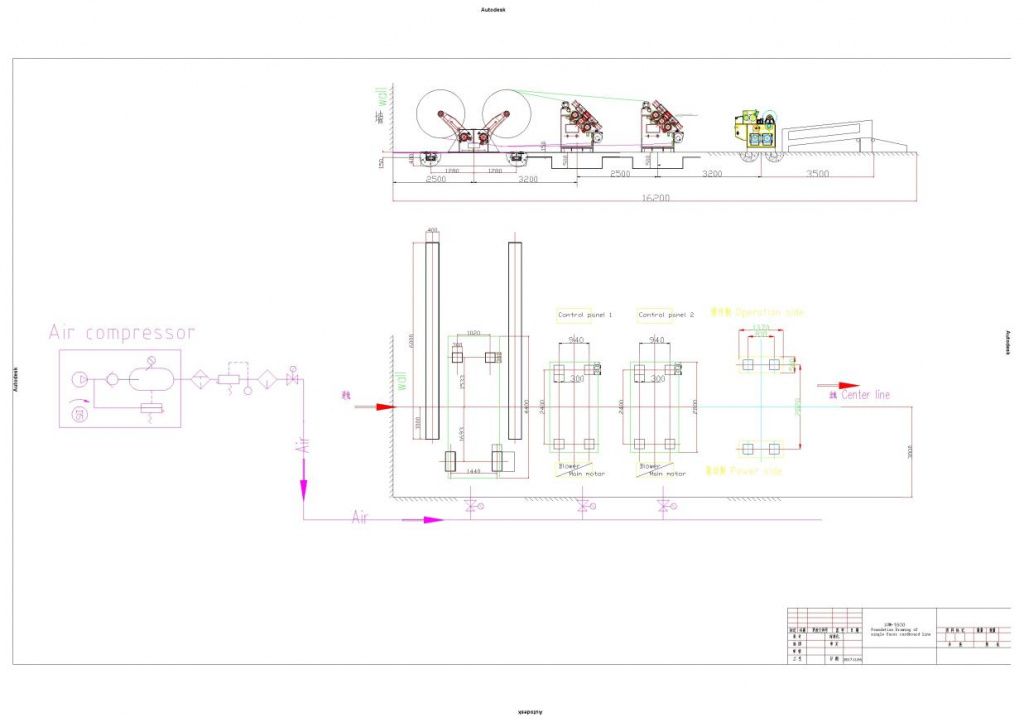

Макет для ширины бумаги 1600 мм с 2 одиночными гранями (для справки)

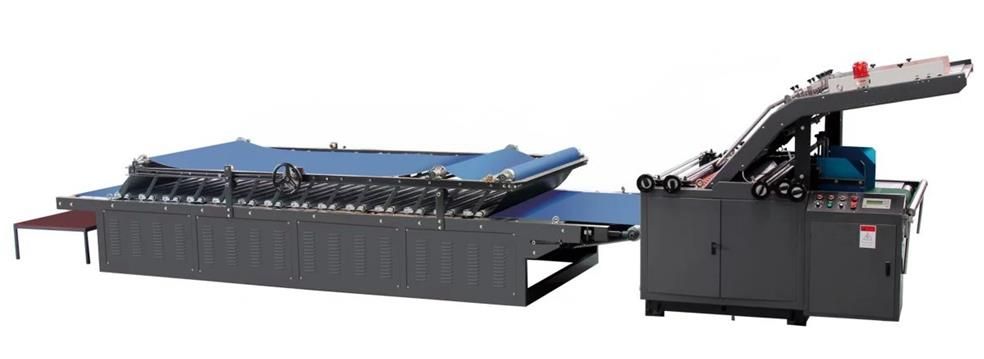

2. Полуавтоматический ламинатор
Высокоскоростной, высокоточный ламинатор с канавками является самым передовым.
Работа этой машины стабильна, соединение точное, простота в эксплуатации, не нужны квалифицированные рабочие.
Эта машина используется для многих целей, при которых бумага для печати и нижняя бумага (картонная бумага, гофрированная бумага) точно сочетаются друг с другом, затем бумага выравнивается с высокой точностью.
1.Подача верхнего листа, автоматическая подача нижнего листа, эластичный передний регистр, простое управление.
2.Для подачи бумаги нужен всего один человек. Он имеет низкие требования к бумаге, подходит для ламинирования картона на нижний картон, гофрированный картон с канавками A, B.C.D.E. Электронная бумага с пленкой может быть ламинирована.
3.Верхний лист укладывается вручную на высокий стол, и лист можно сложить стопкой до 1,8 м.
4. Нижний лист подается автоматически; два листа укладываются свободно; Высокая эффективность.
5.Расширенный эластичный передний регистр используется для определения местоположения, высокого разрешения регистра. При ламинировании очень легко выровнять верхнюю и нижнюю бумагу или перекрыть верхний лист.
6. Полностью автоматическая система подачи клея: клей будет автоматически подаваться во время ламинирования и извлекаться, избегая потери клея впустую.
7. Вся машина использует систему управления PLC.
8.Плавающая подвижная секция прессования используется для придания ламинированному картону гладкости.
Этот раздел можно перемещать вперед и назад, чтобы удобно доставать бумагу.
11. Зубчатая рейка используется для управления подъемом поддона для воды, который легко вынимается для очистки
Максимальный размер вставки 1300×1250 мм
размер вставки 360×360мм
Экономическая скорость100 штук /мин
Точность изготовления пластин ±1
Сила 6.0к Вт
Измерение 8.8×1.95×1.7м
Вес около 3 тонн
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
