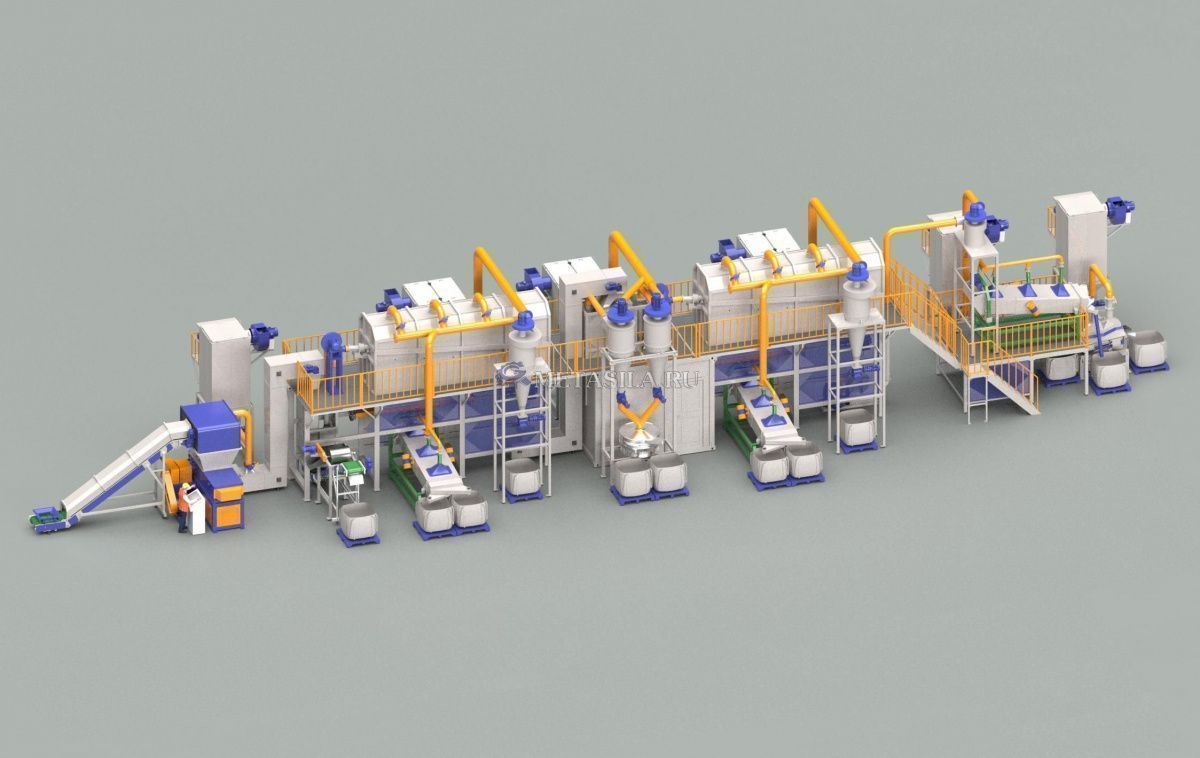

Это оборудование используется для переработки отработанных литиевых батарей, таких как аккумулятор сотового телефона, ноутбука, цилиндрическая батарея, аккумуляторная батарея EV, мягкий чехол для батареи, отходы катода, анода и т.д., Наконец, для получения черной массы, меди и алюминия.
Название сырья: Отработанная литиевая батарея, мягкие упаковки
Технические характеристики готовой продукции: черная масса, медь и алюминий
Производительность 500 кг/ч
Общая мощность 294 кВт
Потребление энергии 294*0,7=205,8кВтч
Количество работников 4 работника
Степень извлечения черной массы 98-99%
Конечный продукт: Черная масса, медный порошок, алюминиевый порошок

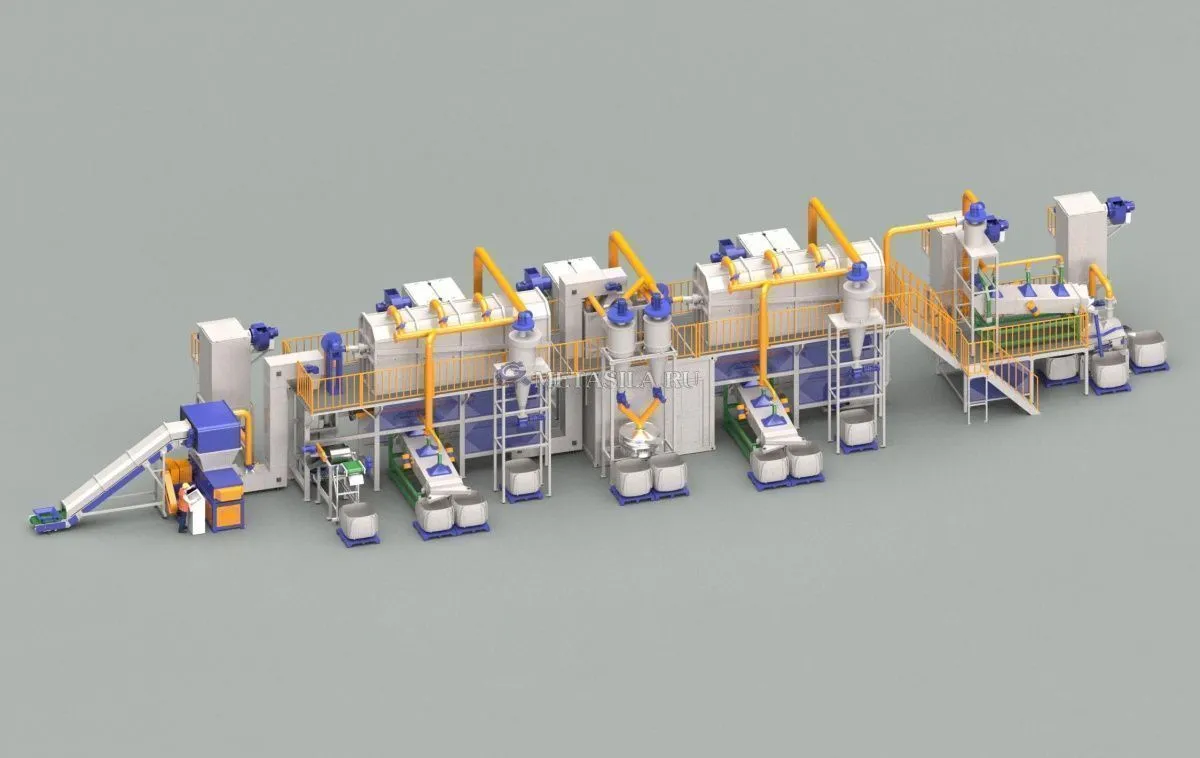

Размер оборудования: Длина 40 м Ширина 17м Высота 7.5м
Примечание: Установочный размер оборудования заключается в установке оборудования по прямой линии, мы можем спроектировать его компоновку в соответствии с заводской площадкой.
Состав оборудования:
Ленточный конвейер. 2.2 квт. 5200*800*2000. 1 шт.
Измельчитель мощностью 22 кВт. 1830*1750*1850. 1 шт.

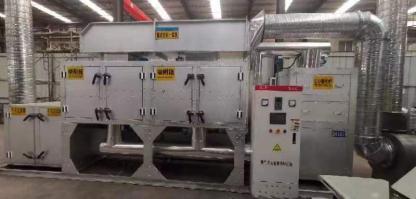

Система сжигания 10000 м3. 38 кВт. 4300*1100*1300. 1 шт.
Ковшовый элеватор мощностью 3 кВт, 2 шт.
Магнитный сепаратор 2,2кВт 1 шт.
Ветротранспортная система с положительным давлением 2 шт.
Ветротранспортная система (с циклоном) 7 кВт*5. 5 шт.
Барабанный измельчитель мощностью 10 кВт*2. 500*600. 2 шт.
Сепаратор 7 кВт*1. 1200*1200*3200. 1 шт.
Сепаратор 6 кВт. 3300*1020*1500. 1 шт.
Круглошлифовальная машина. 0,37кВт. 1200*1200. 1 шт
Импульсный пылеуловитель 4200 м3/ч 7 кВт 1150*1150*4300. 2 шт
Импульсный пылеуловитель 10000 м3/ч. 12,5кВт*4. 1520*1520*4000. 4шт.
Вибро-платформа 1,1кВт*3 4000 мл 3 шт.
Шлифовальный станок мощностью 62,37кВт. 2200*1900*4200. 1 шт.
Воздушный сепаратор мощностью 6 кВт. 1.2*1.5*1.5 m. 1 шт.
Молотковая дробилка мощностью 30 кВт. 2000*1200*2200. 1шт.

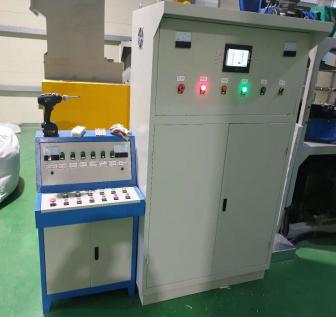

Шкаф управления ПЛК (Включая полностью автоматическое и полуавтоматическое управление)

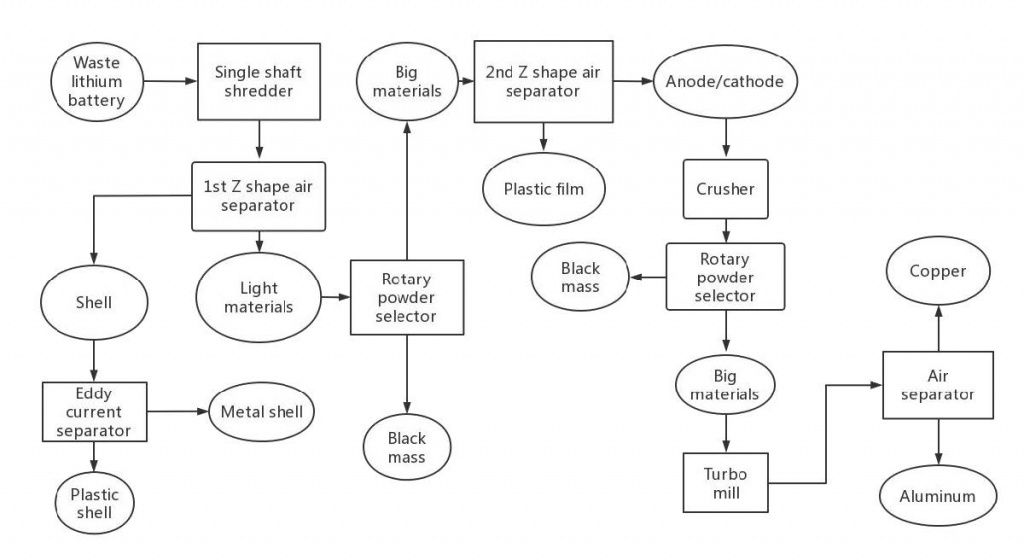

Описание основной машины

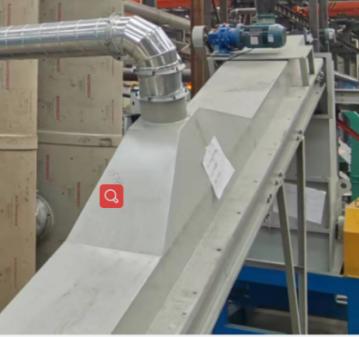

Ленточный конвейер. перемещает материалы между машинами без образования золы

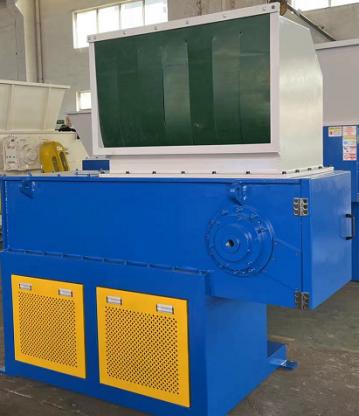

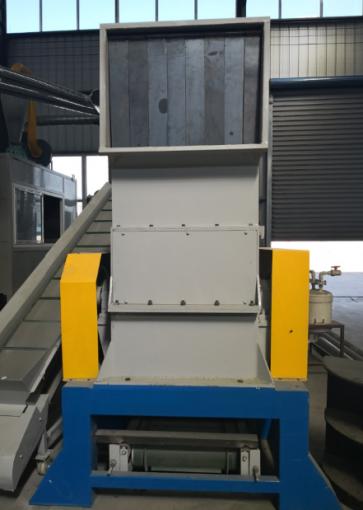

Одновальный измельчитель
Измельчите батарейки на кусочки размером 3-5 см. Соединен с вентилятором и трубкой. Летучий газ будет отводиться в роторную грохочущую машину. Одновальный измельчитель, который может гарантировать, что различные виды батареек могут быть полностью разбиты. Бывший двойной измельчитель позволяет легко сжимать батареи в железном корпусе вместе

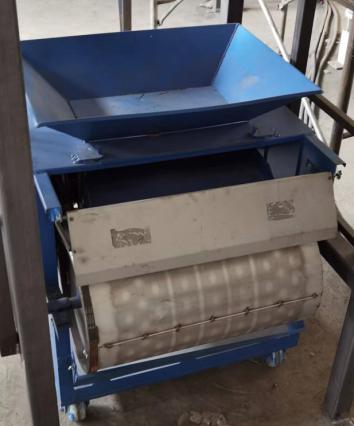

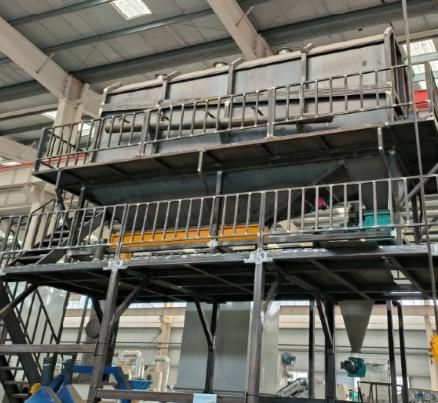

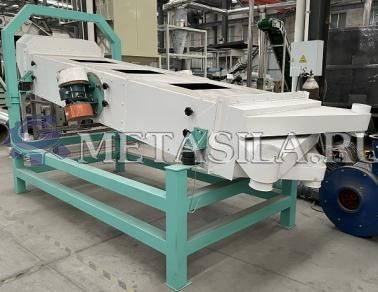

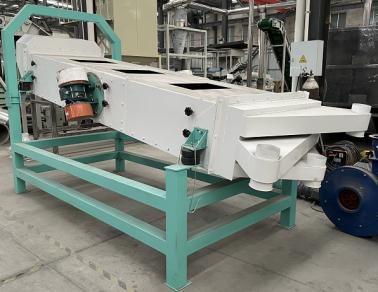

Вибро-платформа (роторное сито)
При легком встряхивании и перекатывании материалы для покрытия будут осыпаться с фольги Al/Cu.
Отсюда выйдет 90% черной массы. Чистота достигнет 99%
Встроенное устройство струйной очистки высокого давления (воздушный насос) под рабочий процесс, во время струйной очистки, позволяет избежать засорения сетки грохота.

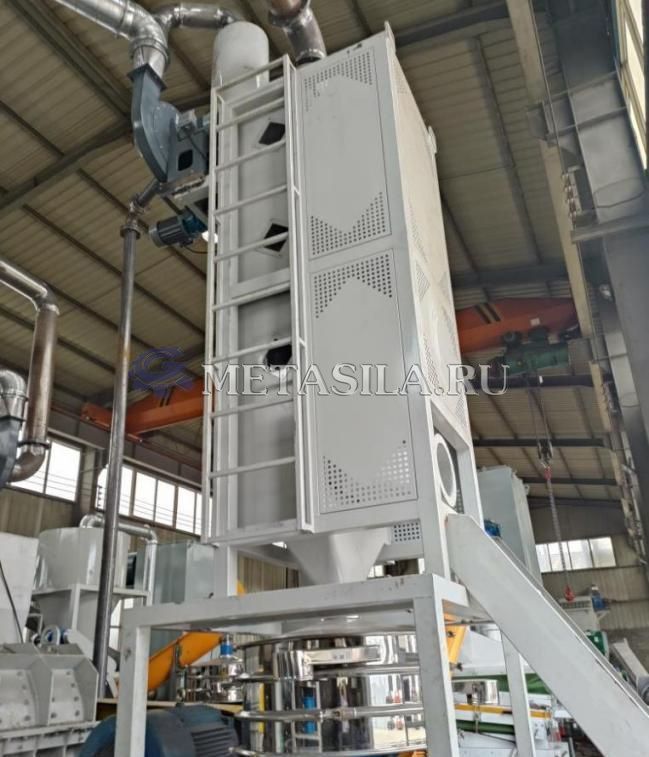

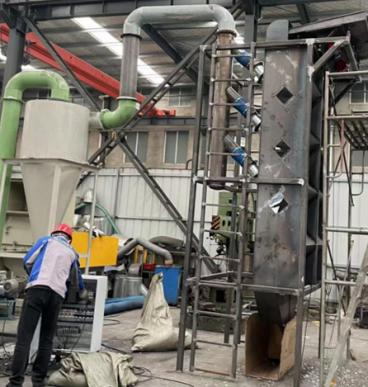

Z-образный воздушный сепаратор
Легкие материалы поднимаются сверху. Тяжелые материалы падают на дно.
Здесь легкими материалами являются катодные и анодные детали, тяжелыми - металлическая оболочка и остатки сгоревшего пластика

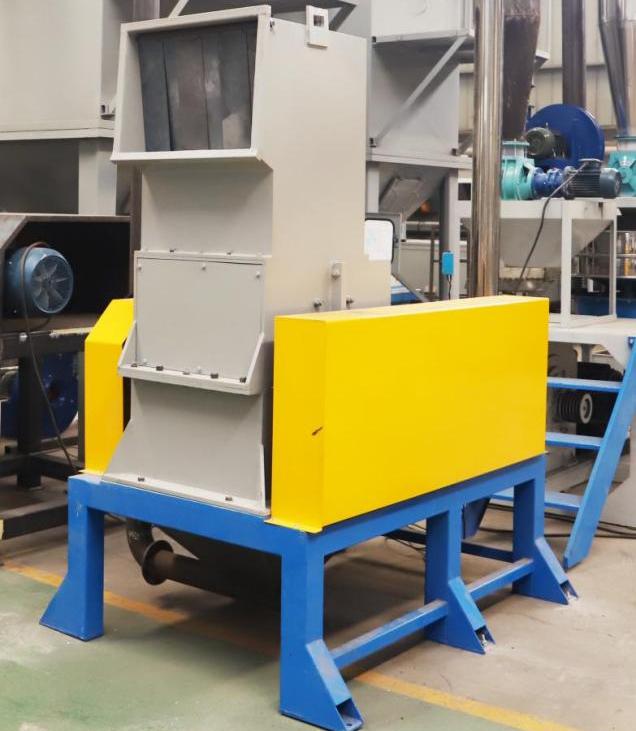

Дробильная машина
Используйте кусочки молотка для удара по материалам, измельчите их до состояния порошка. Около 3 мм, так что скорость восстановления может достигать 98-99%
В процессе взбивания оставшаяся черная масса будет осыпаться с алюминиевой/медной фольги

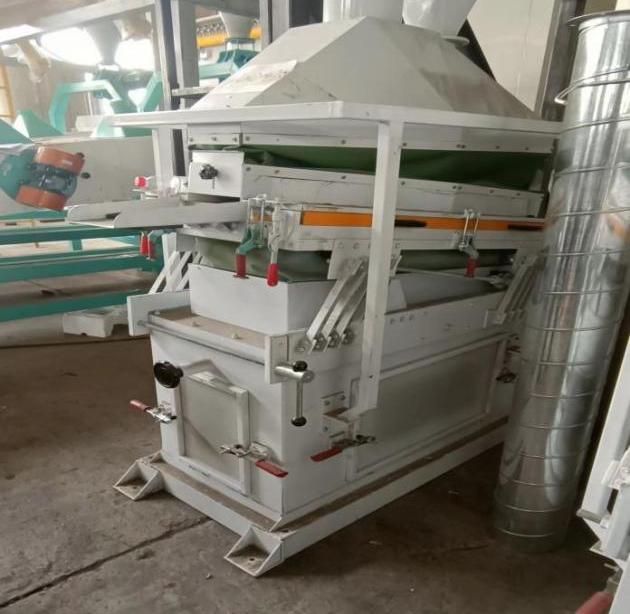

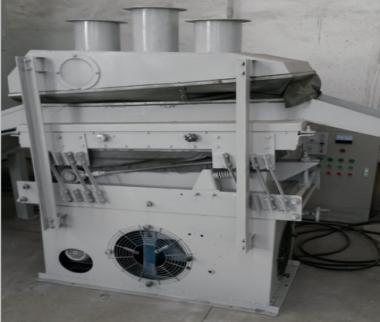

Воздушный сепаратор
Используйте ветер и вибрацию для разделения материалов.
Тяжелые материалы, гранулы Cu выходят сверху, легкие материалы, гранулы Al выходят
снизу.

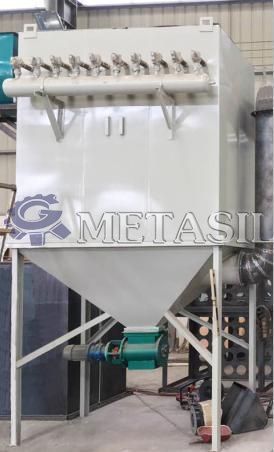

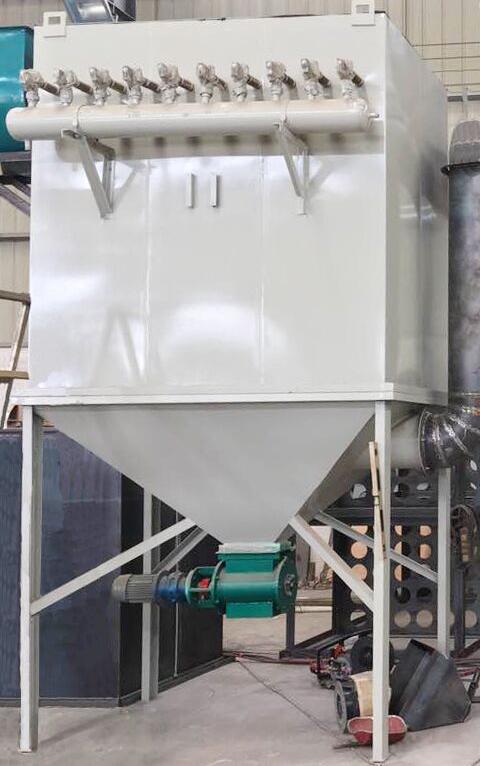

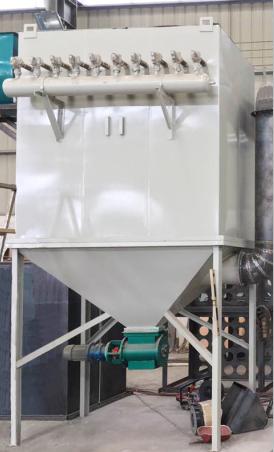

Пылеуловитель
Улавливает пыль в трубе. Каждые 15 секунд он будет использовать сжатый воздух для очистки пакетов.
Работнику просто нужно регулярно убирать пыль с его дна.

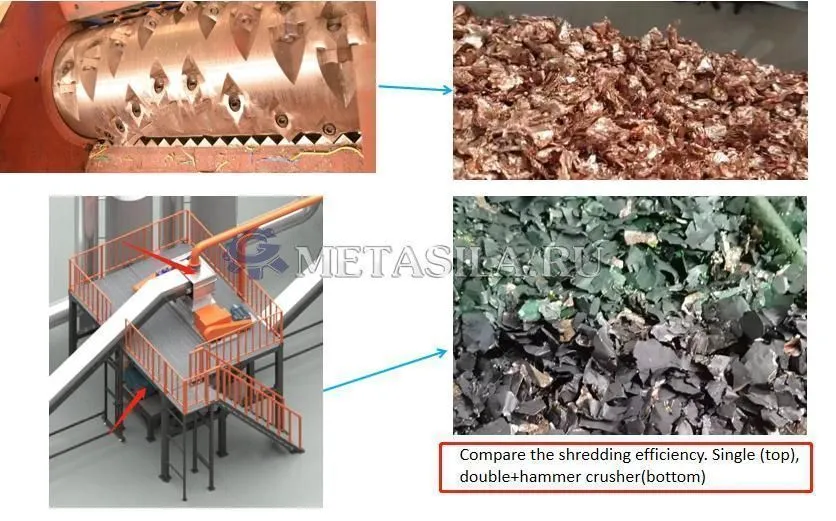

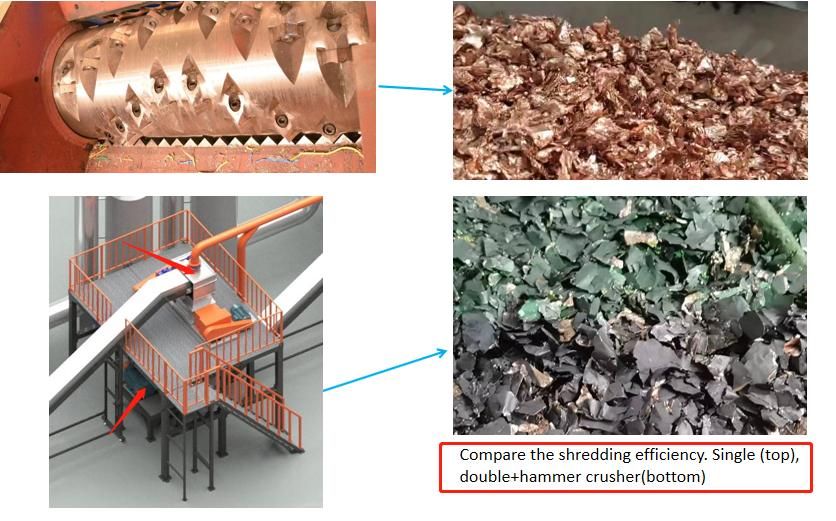

Одновальный измельчитель по сравнению с двухвальным измельчителем с эффектом измельчения конечного продукта

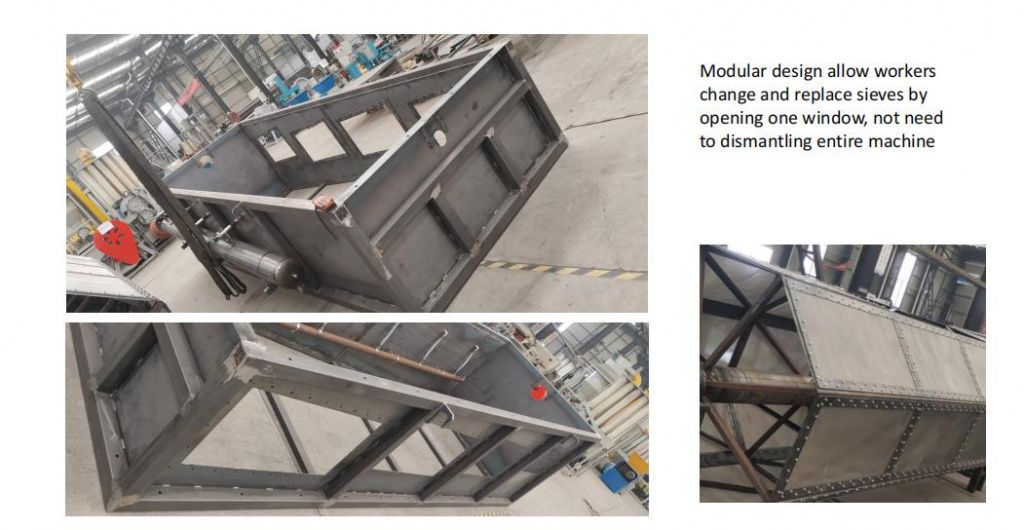

Вращающийся экран внутри конструкции
Шлифовальный станок
Чтобы получить более высокую степень извлечения, медный лист толщиной 3 мм будет отправлен на турбомельницу (шлифовальный станок) для измельчения более мелкого размера. Это последний процесс дробления, который обещает получение приблизительно 100% графита. Порошок меди и графита будет разделен круглым вибрационным грохотом.
В стоимость включены пуско-наладочные работы
Мы предоставляем гарантию на наши станки и оборудование на один год, а также гарантийное обслуживание и сервис после окончания гарантийного срока. Мы заботимся о качестве и надежности наших продуктов, чтобы обеспечить нашим клиентам долгосрочную поддержку и уверенность в работе с нашим оборудованием.
