Конечный продукт PP /PA Одиночная гофрированная труба

Диаметр Ф 4,5 мм, 7,5 мм, 8,5 мм, 10 мм 13 мм 17 мм 19,1 мм 22 мм 26 мм

Высота производственной линии 2,5м

Направление работы Справа налево (или в зависимости от вашей ситуации)

Влажность: 85% Отсутствие Конденсации e

Температура: 0-40℃

Состояние электроснабжения

Около 60 кВт для полной линии

Фактическое Энергопотребление 60% - 70%

Модель источника питания 3P + N +PE

Промышленная энергия для работы 380 В 50 ГЦ 3 ФАЗЫ

Условия водопользования

Охлажденная вода ≤20℃

Давление воды ≥0,3МПа

Водопользование Около 3 м3/ ч

Машине требуется оборотная вода.

Условия использования воздуха

Расход сжатого Воздуха Около 0,3 м3/мин

Сжатый воздух требуется без влаги (обычно воздушный компрессор производит воздух, а затем фильтрует влагу для использования.)

Персонал:

Требуются рабочие 2-3 рабочих /8 часов

Вакуумный питатель 1 комплект

50 КГ Бункерная сушилка 1 комплект

Осушитель воздуха 1 комплект

Одношнековый экструдер (включая электрическую коробку управления 1)

Корпус пресс-формы 1 шт.

Болторезная головка (F 4,5 мм 1 шт.

Оправка (F 4,5 мм 1 шт.

Болторезная головка (F 7. 5mm 1шт

Оправка (F 7,5 мм 1 шт.

Болторезная головка (F 8,5 мм 1 шт.

Оправка (F 8,5 мм 1 шт.

Болторезная головка (F 10 мм 1 шт.

Оправка (F 10 мм 1 шт.

Болторезная головка (F 13 мм 1 шт.

Оправка (F 13 мм 1 шт.

Болторезная головка (F 17 мм 1 шт.

Оправка (F 17 мм 1 шт.

Болторезная головка (F 19,1 мм) 1шт

Оправка (F 19,1 мм) 1шт

Штамповая головка (Ф 22 мм 1 шт.

Оправка (Ф 22 мм 1 шт.

Штамповая головка (≈ 26 мм) 1 шт.

Оправка (≈ 26 мм) 1 шт.

Машина для гофрирования с водяным охлаждением 1 комплект

Гофрированная форма mo ld(64 пары) пары)(≈ 4,5 мм 1 комплект

Гофрированная форма mo ld(64 пары) пары)(≈ 7,5 мм 1 комплект

Гофрированная форма mo ld(64 пары) пары)(≈ 8,5 мм 1 комплект

Цветная форма (64 пары) пары)(≈ 10 мм 1 комплект

Гофрированная форма (64 пары) пары)(≈ 13 мм 1 комплект

Гофрированная форма (64 пары) пары)(≈ 17 мм 1 комплект

Гофрированная форма (64 пары) пары)(≈ 19,1 мм 1 комплект

Гофрированная форма (64 p airs)airs)(≈ 22 мм 1 комплект

Гофрированная форма (64 пары) пары)(≈ 26 мм 1 комплект

Примечание: на машине установлено 60 пар, а 4 пары находятся в режиме ожидания.

7 Охладитель воды 5P 1 комплект

   8 Съемник и пневматический резак 1 комплект

Моталка с двойным приводом (сервопривод 1 комплект

Вспомогательная машина

50-Килограммовый смеситель для полиэтиленовых гранул 1 комплект

Дробилка 1 комплект

Машина для печати кодов распыления

Маркировочное устройство 1 комплект

Технические характеристики

Основные части машины

1. Вакуумный питатель

Материал нержавеющая сталь

Мощность двигателя0,75кВт

М скорость двигателя 2800 об/мин

Мощность всасывания 300 кг/ч

Длина трубы 4м2

2. Бункерная сушилка весом 50 кг

Сушка

способ сушки горячим способом

воздуходувка горячего воздуха

Объем бункера 50 кг

Мощность нагрева 4,5 квт

Мощность вентилятора 0. 18 кВт

Температурная погрешность ±1°C

3. Осушитель воздуха

Горячий Воздушный поток 300 м3 /ч

Технологическая воздуходувка: 3 (кВт)

Регенеративный вентилятор 0,75кВт

Регенеративный нагреватель 7,2 кВт

Входной и выходной диаметр 3’’

Система управления ПЛК

Одношнековый экструдер

Диаметр винта Ф 50 мм

L/D 30: 1

Материал шнека и барабана машины 38CrMoAl A

Глубина слоя азота шнека и барабана 0,5-0,7 мм

Скорость вращения винта 0-40р/мин

Мощность главного двигателя22 КВТ Двигатель переменного тока

Регулирование частоты вращения двигателя

Управление инвертором

Материал нагревательного круга

Литой алюминий

Секция нагрева 4 секции

Мощность нагрева 3 квт x 4

Способ охлаждения Охлаждение воздуходувки

Мощность охлаждения ≈ 0,18кВт x 4

Конструкция коробки передач

Твердая зубчатая поверхность

Скорость производства 18-20 м/мин

Производительность экструдера 40-80 кг/ч

5. Экструзионная форма

Материал пресс-формы 40Cr

Полировка, Закалка, Азотирование

Структура пресс-формы

Спиральная конструкция, предназначенная для обеспечьте стабильную и эффективную экструзию.

Изображение приведено только для справки

6. Гофрированная формовочная машина и формовочная форма

Мощность двигателя 3 кВт

Инвертор 3 кВт

Способ охлаждения водяное охлаждение

Модуль 64 пары и 10 пар запасных

7. Машина охладителя воды 5P

Способ охлаждения

Обдувное охлаждение, подключенное непосредственно к резервуару для воды (без хранения воды)

Диапазон температур 5-30℃

Мощность двигателя 5 кВт

Холодопроизводительность 12500 Ккал/ч

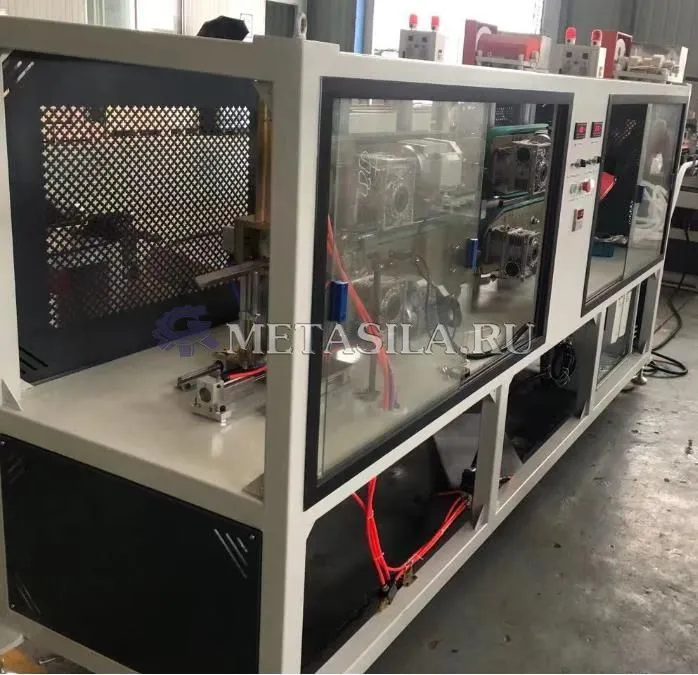

Перетаскивание и пневматический резак

Кол-во тяговых двигателей 4шт

Кол-во буксировочных рычагов для буксировки 2шт

Способ резки Способ пенаматической резки

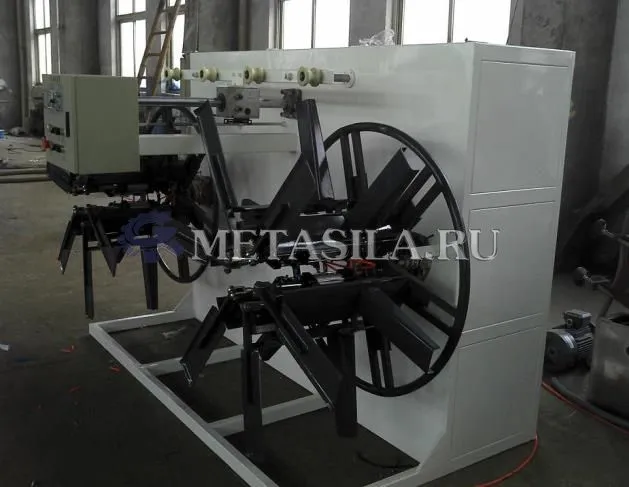

Моталка с двойной станцией

Ассортимент труб Ф 4 - 5 мм 2 - 6 мм

Управление двигателем

Управление серводвигателем

Вспомогательная машина

Машина смесителя 50KG для зерен PE

Смешивающая способность 50 кг

Мощность двигателя 1,5 кВт

Скорость вращения 80 об/мин

Размер внешнего вида 850*810*1070 мм

Вес 120 кг

Дробильная машина

Размер дробильной камеры 230*300 мм

Измельчающая способность 40-80 кг/ч

Мощность двигателя 5,5 кВт

Кол-во стационарных лезвий 2

Кол-во вращающихся лопастей 6

Вес 380 кг

Двигатель SIEMENS

12. Машина принтера кода

Материал Нержавеющая сталь 304

Вес 23 кг

Максимальная скорость печати 148 метров в минуту

Размеры (Д*Ш*В) 243*468*686 мм

Сила 56 Вт

Длина конвейера принтера 3000 мм

Размер сопла 60 мкм
