Чистота O2: 93% = 2%,

Выходное давление O2 составляет 150 бар

220V 1P&380V 3P 50HZ

Местная высота: <1800 м

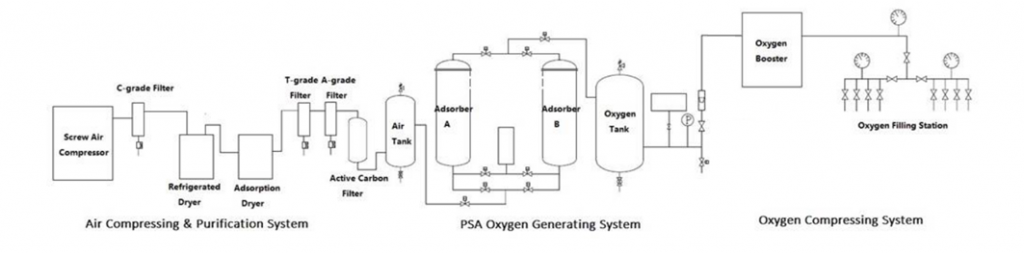

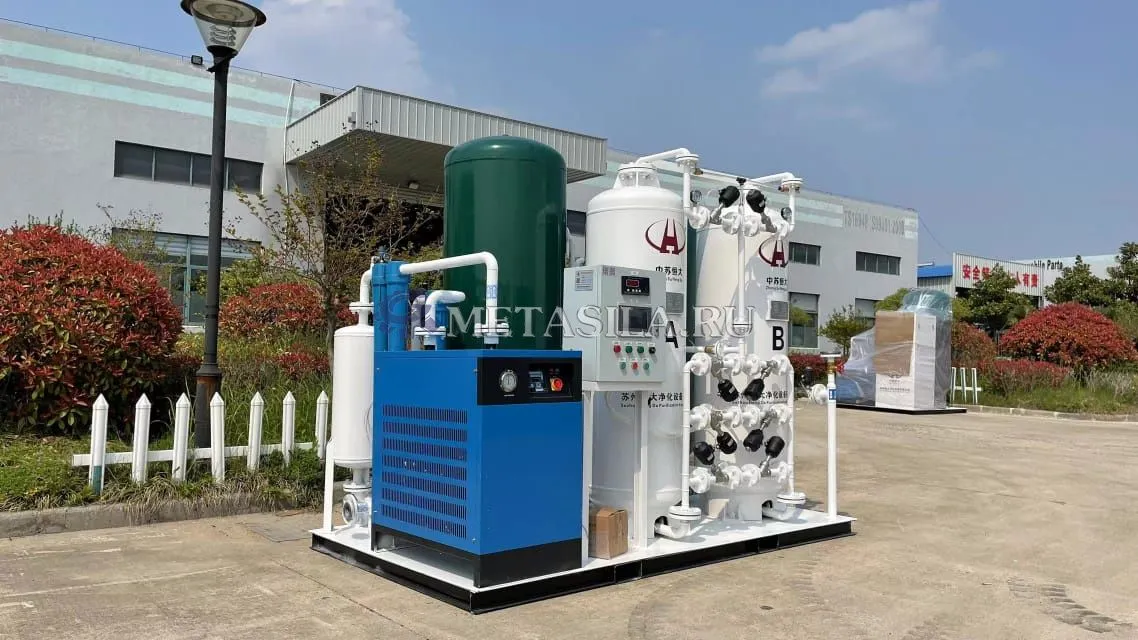

Технологический процесс кислородогенерирующей системы

Принцип работы кислородного генератора

Эта система производства кислорода состоит из Системы сжатого воздуха, Системы очистки сжатого воздуха, Системы производства кислорода, Системы сжатия кислорода и системы наполнения кислородом и т.д.

Воздушный компрессор подает сжатый воздух с определенным давлением;

Система очистки воздуха очищает сжатый воздух, удаляя пыль, масло и воду;

Система разделения кислорода и азота производит квалифицированный кислородный газ;

Система сжатия кислорода увеличивает давление.

Система наполнения кислородом может наполнять баллоны кислородом.

Преимущества кислородного генератора

Традиционный метод получения кислорода заключается в сжижении воздуха, а затем проведении дистилляции при температуре около -180 ℃.

Технологический процесс очень сложный, общие затраты на получение кислорода очень высоки.

Подходит для получения кислорода ≥99,5% и многокомпонентного газа.

Генератор может работать в нормальной атмосфере, и его преимущества перечислены ниже:

·         Покрытие с Низкой Производительностью.

·         Простой процесс и меньшее количество оборудования, Высокая автоматизация и удобство эксплуатации.

·         Быстрый запуск и легкая остановка. Система может подавать газообразный продукт через 30 минут после запуска, а также может работать с перерывами.

·         Низкое рабочее давление и безопасность.

·         Хорошая гибкость. Чистоту и выход кислорода можно легко регулировать.

Подходит для применений, требующих только газообразного кислорода <95%.

Технические параметры кислородного генератора

Расход O2 50 нм3/Ч

Чистота O2 93%±2%

Регулируемое давление нагнетания O2 150 Бар

Напряжение и частота 220V1P и 380V 3P 50 Гц

Точка росы O2 -65℃            Атмосферный

Режим работы: полностью автоматический

Проектные Условия Труда

Относительная влажность ≤80%

Содержание Пыли В Воздухе ≤200 Мг/м3

H2S, Содержание SO2 В Воздухе ≤0,25мг/м3

Содержание CO2 В Воздухе ≤600 ppm

Содержание CnHm В Воздухе ≤0,05мг/3

Состав:

Система очистки воздуха:

Винтовой воздушный компрессор

Производительность воздуха: 13,09 м3/мин

Рабочее давление: 0,8 Мпа 1 Комплект 75 кВт(380V 3P 50HZ)

Фильтры 3-Го класса (C/T/A) Расход: 14 м3/мин

Остаточное содержание масла: ≈0,001 промилле

Частицы пыли: ≈0,01 микрометра 3 комплекта

            Активный Угольный Фильтр 1 Комплект

            Расход охлаждаемой сушилки: 14 м3/мин 1 Комплект 2,2 кВт

(380V 3P 50HZ)

            Расход адсорбционной сушилки: 14 м3/мин 1 Комплект 2,2 кВт

(380V 3P 50HZ)

            Объем воздушного буферного бака: 1,5 м3 / Расчетное давление: 0,8 Мпа 1 Комплект

Система генерации кислорода

Генератор кислорода

Чистота O2: 93% ± 2% Расход O2: 50 М3/Ч 1 Комплект 0,8 кВт

(220V 1P 50HZ)

            Объем буферного бака O2: 1,5 м3 / Расчетное давление: 0,8 Мпа 1 Комплект           Расход стерилизующего фильтра из нержавеющей стали: 1 м3/мин 1

Система Сжатия кислорода

            Производительность кислородного бустера: 50 м3 /ч Выходное давление: 150 бар 1 Комплект 18,5 кВт

            Заправочная станция с 10 шт заправочными рампами 1

Основные характеристики деталей

Воздушный компрессор

Деталь Винтовой Воздушный Компрессор

Производительность воздуха 13,09 м3/мин

Входное Давление 0,8 Мпа

Функция Подачи сжатого воздуха.

Сила 75KW 380V 3P 50HZ

Морозильная сушилка

Предмет Холодильная сушилка

Расход 14 м3/мин

Рабочее давление 1,0 Мпа

Мощность 2,2 кВт 380 В 3P 50 Гц

Функция Охлаждения сжатого воздуха и удаления воды.

Адсорбционная сушилка

Сушилка адсорбционного типа

Расход 14 м3/мин

Мощность 2,2 кВт 380 В 3P 50 Гц

Функция удаления воды

Фильтры

Элемент Фильтр первого сорта

Производительность фильтрации воздуха 14 м3/мин

Остаточное содержание масла ≈5 промилле

Содержание воды Подходит для большого количества жидкости.

Частицы пыли ＜3 микрометра

Функция Подходит для отфильтровывания жидкой воды, масла и твердых частиц из сжатого воздуха.

Элемент Фильтр второго сорта

Производительность фильтрации воздуха 14 м3/мин

Остаточное содержание масла ≈1,0 промилле

Содержание воды Подходит для фильтра для жидкой воды.

Частицы пыли＜1 микрометр

Функция Подходит для отфильтровывания жидкой воды, масла и твердых частиц из сжатого воздуха.

Элемент Фильтр третьего сорта

Производительность фильтрации воздуха 14 м3/мин

Остаточное содержание масла ≈0,001 промилле

Содержание воды Подходит для коалесценции водяного пара.

Частицы пыли＜0,01 микрометра

Функция Подходит для отфильтровывания жидкой воды, масла и твердых частиц из сжатого воздуха.

Фильтр с Активным углем

Изделие Активированный уголь эффективные средства защиты от обезжиривания

Производительность фильтрации воздуха 14 м3/мин

Остаточное содержание масла ≈0,001 промилле

Функциональное углеродное молекулярное сито полностью потеряет аналитическую способность, если оно будет отравлено маслом. Обезжириватель - это защита и защита углеродного молекулярного сита от отравления маслом.

Система разделения O2/N2

Примечания по техническим характеристикам изделия

Стандартный расход O2 50 Нм3/Ч

Расход сжатого воздуха 10 Нм3/мин Стандартный

Чистота O2 93%±2%

Выходное давление регулируется на 4 бар

Точка росы O2 -65℃, Атмосферный

Мощность 0,8 кВт 220В 1Р, 50 Гц

Управление Полностью автоматическое смонтированное на полозьях

Газовый буферный резервуар

Название Воздушный Буферный резервуар O2

Объем 1,5 м3/0,8 Мпа 1,5 м3/0,8 Мпа

Материал Углеродистая Сталь

Функция Экономии сжатого воздуха.Экономьте O2 и обеспечьте стабильный источник O2.

Стерилизующий фильтр

Деталь Стерилизующий Фильтр Из Нержавеющей Стали

Производительность фильтрации воздуха 1 м3/мин

Применение Специально используется для медицинской промышленности.

Кислородный усилитель

Элемент Безмасляный Кислородный усилитель

Расход 50 м3/ч

Входное давление, бар

Выходное давление 150 бар

Мощность 18,5 кВт 380 В 3P 50 Гц

 Станция Заправки Кислородом

Деталь Рампа для наполнения кислородом

Заполняющая головка 10 шт.

Функция Подключения генератора кислорода к баллонам и заполнения баллонов кислородом.

Конфигурации Оборудования

1. Система сжатия и очистки воздуха

(1) Винтовой воздушный компрессор 1 Комплект

(2) Холодильная сушилка 1 Комплект

(3) Сушилка адсорбционного типа 1 Комплект

(4) Фильтр C-класса 1 Комплект, срок службы фильтрующего элемента >6 месяцев

(5) Фильтр T-grade 1 Комплект, срок службы фильтрующего элемента >6 месяцев

(6) Фильтр класса А 1 Комплект, срок службы фильтрующего элемента >6 месяцев

(7) Фильтр с активным углем 1 Комплект

(8) Активный углерод, срок службы >6 месяцев

(9) Автоматический дренаж 2 комплекта

(10) Воздушный Буферный бак 1,5 м3 / 0,8 Мпа 1

2. Кислородная система

1) Генератор кислорода 1 Комплект

(1) Адсорбционный Бак - 2ШТ

(2) Молекулярное сито высокого качества

(3) Глушитель 1 ШТ

(4) Электромагнитный Клапан 1 Комплект

(5) Пневматический клапан 1 Комплект из нержавеющей стали для генератора кислорода

(6) Трубопроводный Шаровой Клапан 1 Комплект

(7) Перчаточный клапан для расходомера 1 Комплект

(8) Расходомер 5,5-55Nm3/ч 1 Комплект

(9) Электрический Шкаф 1 Комплект

(10) Кислородный анализатор 1 ШТ

(11) ПЛК, Smart 1 Комплект

(12) Предохранительный клапан для отбора проб газа  2 ПК

(13) Система самодиагностики неисправностей - 1 комплект

(14) Манометр 4 ШТ

(15) Трубопровод, Кронштейн, Подставка - 1 Комплект

(16) Звуковая сигнализация чистоты кислорода - 1 комплект

2) Буферный резервуар O2 1.5m3 / 0.8Mpa 1 Единица

3) Стерилизующий фильтр из Нержавеющей Стали 1 м3/мин 1 Комплект

3.Система Повышения Давления Кислорода

(1) Кислородный ускоритель 1 Набор

(2) Рампа для наполнения кислородом 1 Комплект

Коммунальные услуги

Пользователь несет ответственность за обеспечение водой, электроэнергией и пространством для установки оборудования.

Температура окружающей среды: ≤38 ℃ при хорошем состоянии вентиляции.

Требования к установке:

a. Оборудование следует хранить на сухом, чистом и хорошо проветриваемом складе и очищать склад от агрессивных веществ. При хранении на открытом воздухе или при доставке необходимо использовать водонепроницаемую ткань, не прикасаясь непосредственно к полу.

b. При установке оборудования температура в дверях должна быть от -20 ℃ до 40 ℃, влажность ≤80%. Если в особой ситуации установка должна производиться снаружи, не забудьте о защите от дождя, водонепроницаемости и пыли.

c. Кран и вилочный погрузчик для подъема и опускания оборудования. Держите пол ровным. Держите устройство на расстоянии более 800 мм от стены или другого оборудования. Выход для слива сточных вод должен соединяться с трубой для выхода из оборудования.
