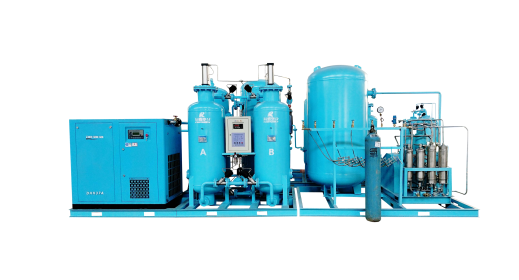

Кислородный генератор
Сила: 380V/50Hz 3phase 37KW для компрессора воздуха
Мощность 220 В / 50 Гц 1 фаза 100 Вт для генератора азота
220V /50Hz 1фазная мощность 60 Вт для нагрева меньше воздуха Сушилка
380V/50Hz 3фазная мощность 11 кВт для ракеты-носителя
Температура окружающей среды ≤38℃ (хорошая вентиляция) /
Газ ( потребление газа PSA) (20℃, 101,325кПа)
Производительность ≥8.27Nm3/мин
Воздушный компрессор
Требования к выходным данным
Давление ≥ 0,6 МПа
Температура ≤ 50 ℃
Содержание масла ≤ 3 промилле
Размер пыли ≤ 5 мкм.
2. Требования к Установке Оборудования:
a ． Оборудование следует хранить в сухом, чистом и хорошо проветриваемом помещении склада и очищать склад от агрессивных веществ. При хранении на открытом воздухе или при доставке необходимо использовать водонепроницаемую ткань, не прикасаясь непосредственно к полу.
b. При установке оборудования температура в дверях должна быть от -20 ℃ до 40 ℃, влажность ≤80%. Если в особой ситуации установка должна производиться снаружи, не забудьте о защите от дождя, водонепроницаемости и пыли.
c. Кран и вилочный погрузчик для подъема и опускания оборудования. Держите пол ровным. Держите больше расстояние менее 800 мм от стены или другого оборудования. Выход для слива сточных вод должен соединяться с трубой для выхода из оборудования.
4. Спецификация генератора кислорода
Производительность 20 м3/ч
Чистота 93%+/-2
Использование Кислорода
Точка росы ≤-40℃
Выходное давление 15 МПа (после бустера)
Эффективный расход газа ≥8.27Nm3/мин
Входное давление ≥0,6 МПа
Входное содержание масла ≤0,01 промилле
Потеря давления ≤0,15Мпа
Температура входного газа ≤50℃
Мощность 220 В / 50 Гц, 160 Вт

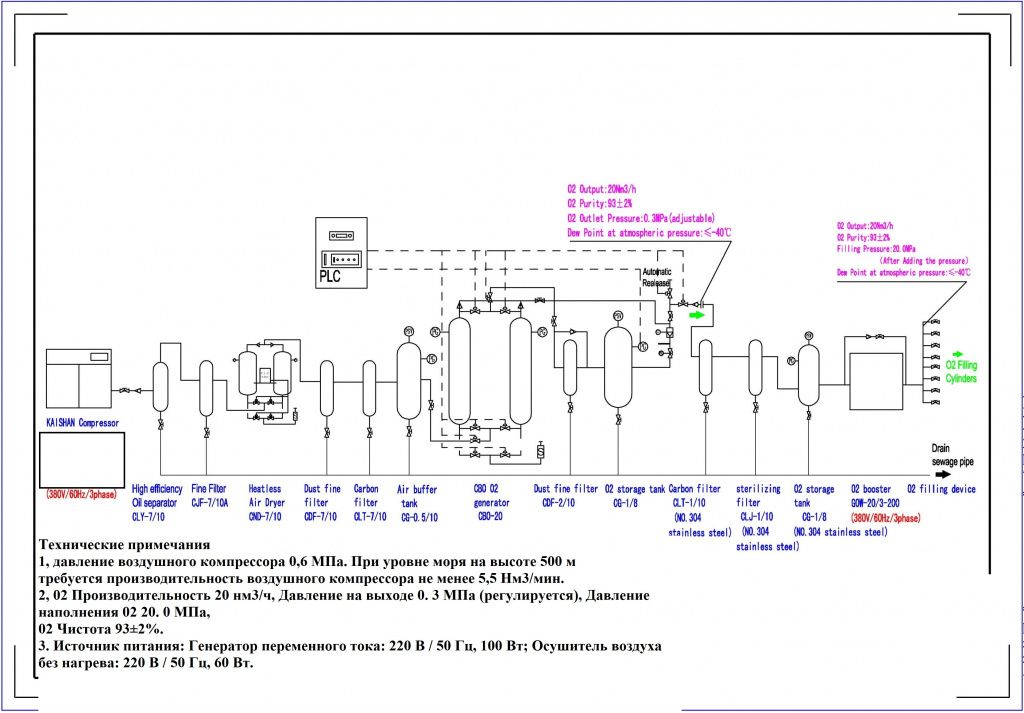

Газовоздушный компрессор 1 Комплект Производительность: 6,8 м3 / мин，
Давление: 0,8 Мпа, Мощность: 37 кВт. очистка воздуха
Высокоэффективный маслоотделитель 1 комплект, фильтрующий элемент, время жизни ≥8000 часов
Фильтр тонкой очистки 1 комплект, время жизни ≥8000 часов
Безнагревательный осушитель Воздуха 1 Комплект
Пылевой фильтр тонкой очистки 1 комплект, время жизни ≥8000 часов
Угольный фильтр 1 комплект, Фильтрующий материал с активированным углем, срок службы ≥8000 часов
PSA кислород
Генераторная абсорбционная колонна 2 комплекта, срок службы≥10 лет
Пылевой фильтр тонкой очистки 1 комплект, срок службы пневматического клапана ≥8000 часов
Контроллер 1 Комплект
Электромагнитного клапана SIEMENS PLC 6 Комплектов
Измеритель анализа кислорода 1 комплект
Расходомер 1 шт
Глушитель 1 Комплект
Автоматическое опорожнение 1 Комплект
Самоподдерживающееся устройство для прессования пневмоцилиндров 2 комплекта
Автоматический воздушный диффузор 2 комплекта
Воздушный буферный резервуар 1 Набор
Резервуар для хранения O2 1 Набор
Угольный фильтр 1 комплект
Стерилизующий фильтр 1 комплект
Резервуар для хранения O2 1 набор
Кислородный бустер 1 комплект
Система розлива / 1 комплект

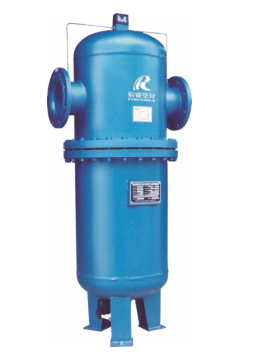

Высокоэффективное средство для удаления масла
Производительность 7 Нм3/мин
давление ≤1,0 Мпа
Входная температура ≤50℃
содержание масла ≤0.01PPm
фильтрующий элемент LAND Corporation
Время подъема ≥8000 часов

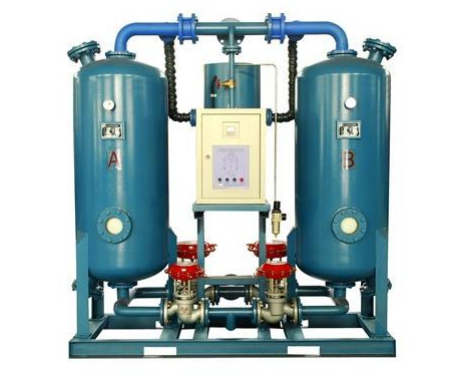

Осушитель воздуха без нагрева
Производительность 7 Нм3/мин
Давление 1,0 Мпа
Входная температура ≤50℃
Точка росы ≤-40℃
Расход газа ≤12%
адсорбирующий материал оксид алюминия, срок службы ≥5 лет
Время рабочего цикла 10 мин
Интеллектуальный контроллер источник питания 220 В / 50 Гц;＜ 60 Вт (однофазный)
Прецизионный воздушный фильтр и воздушный фильтр тонкой очистки CDF
производительность 7 Нм3/мин 7 Нм3/мин 2 Нм3/мин
давление ≤1,0 Мпа ≤1,0 Мпа ≤1,0 Мпа
тонкость фильтра ≤0,01мкм ≤0,01мкм ≤0,01мкм
Температура на входе ≤50℃ ≤50℃ ≤50℃
Фильтрующий элемент Земля (ИСПОЛЬЗОВАНИЕ) Земля (ИСПОЛЬЗОВАНИЕ) Земля (ИСПОЛЬЗОВАНИЕ)

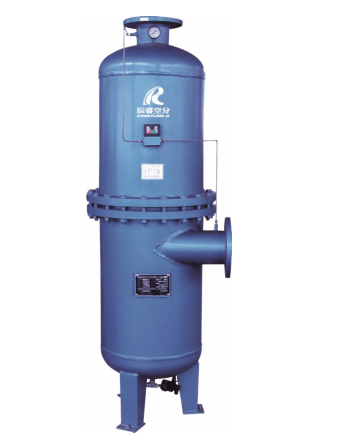

Угольный фильтр
производительность 7 Нм3/мин
Входное давление ≤1,0 Мпа
Содержание масла ≤0,001промилле
Входная температура ≤50 ℃
материал Фильтрующий материал с активированным углем
Время жизни ≥8000 часов
Время жизни ≥8000h ≥8000h ≥8000h
