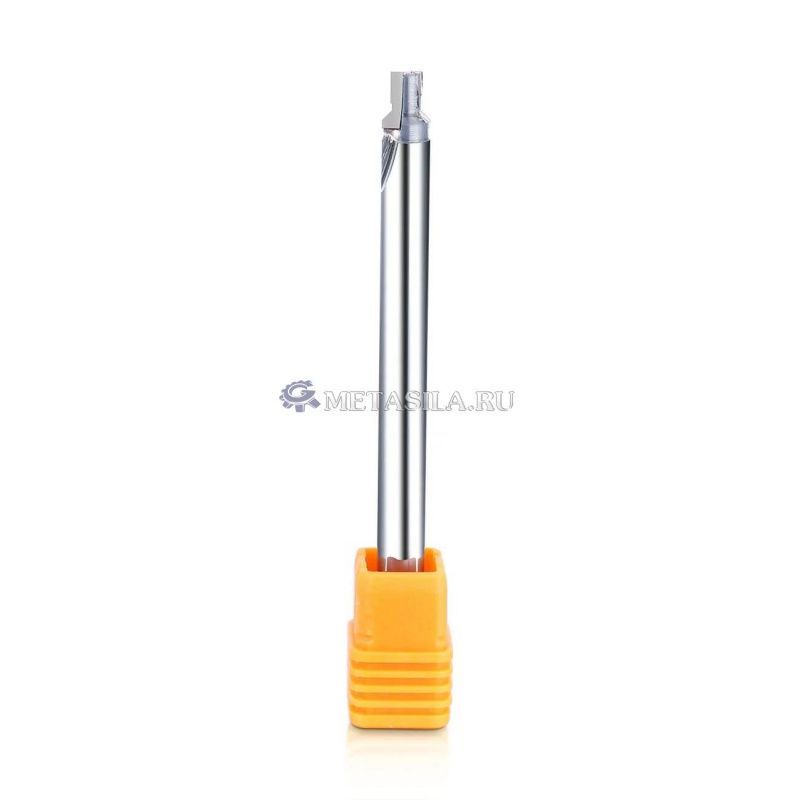

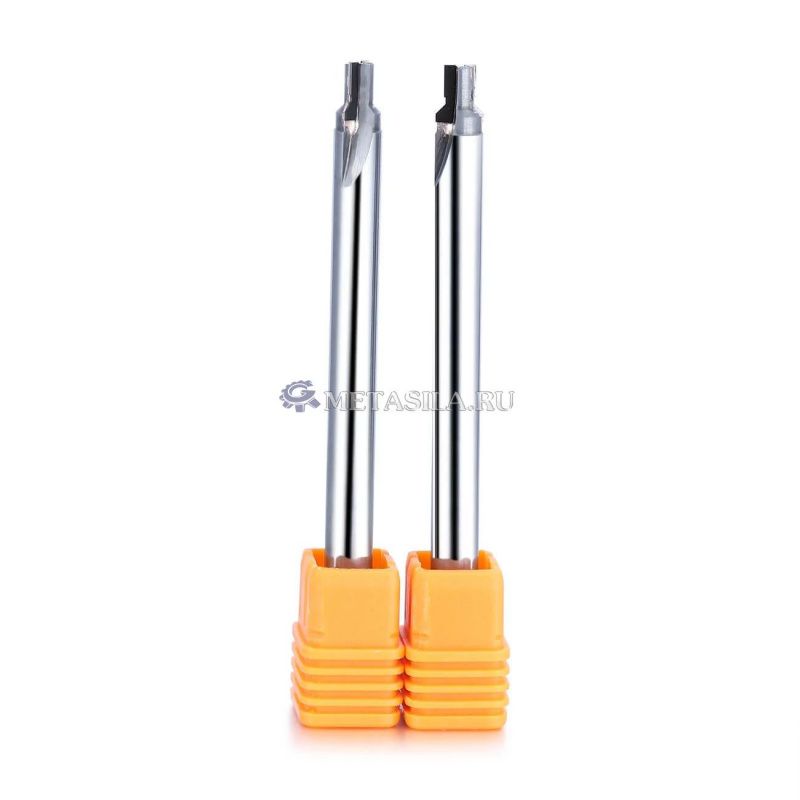

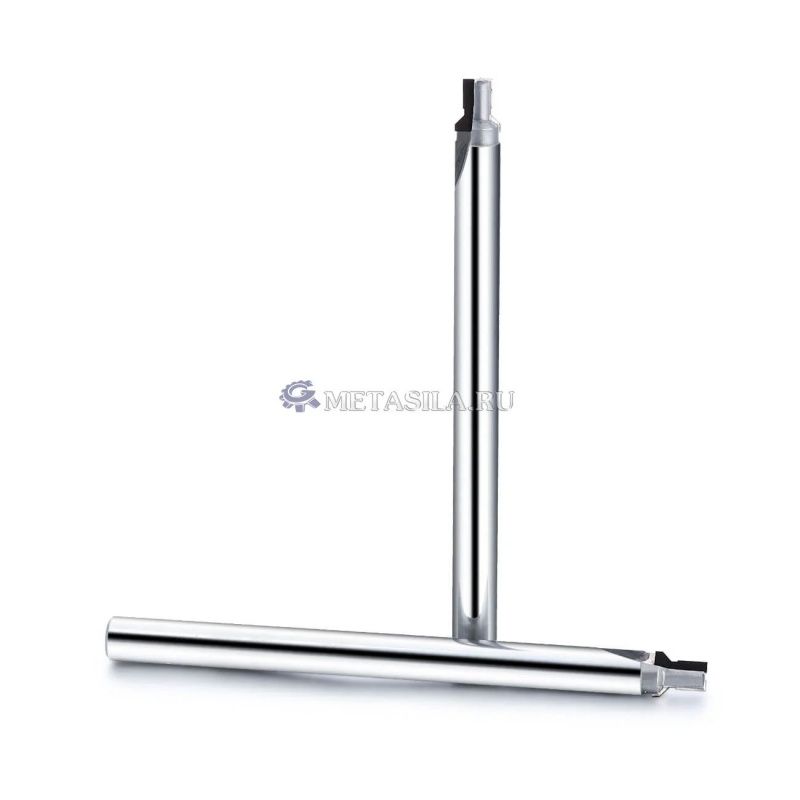

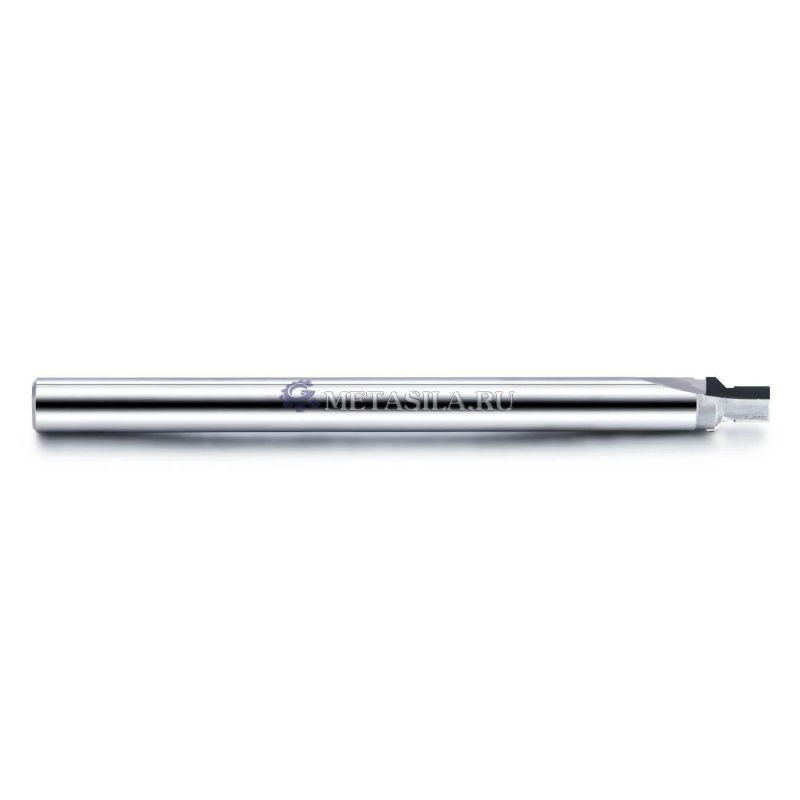

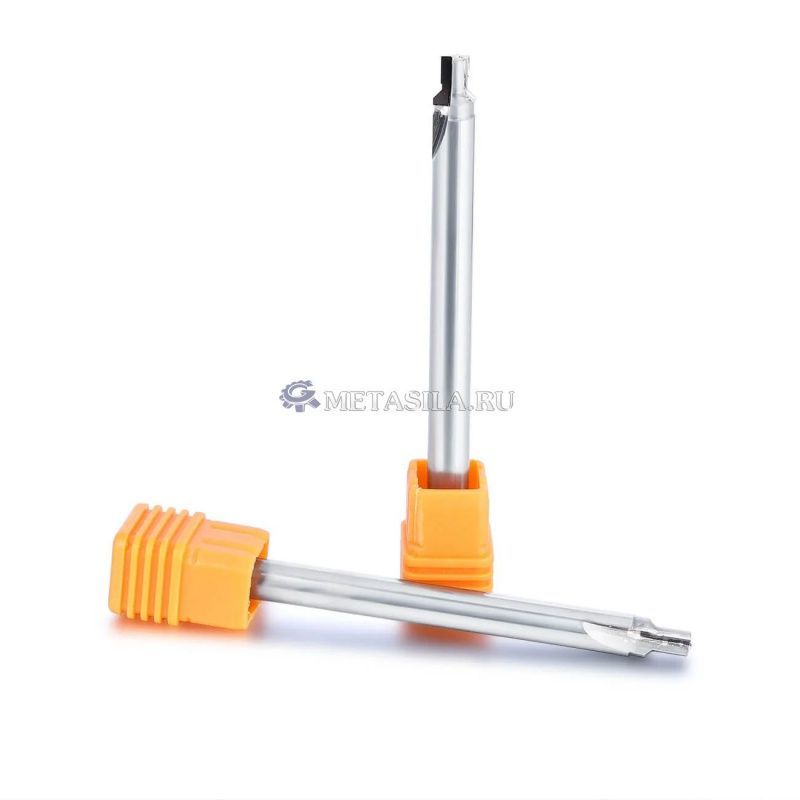

Шаровая концевая фреза PCD
материал заготовки
- Цветные материалы
- Неметаллические материалы
- Композитные материалы
Тип приложения
- Полуфабрикат
- Средняя
тип флейты
- Угловой-R
Описание товара
Инструмент используется для обработки рамок и корпусов, таких как жесткий диск компьютера, мобильные телефоны, а также обработки некоторых цветных металлов, таких как алюминий, магний, подбородок, кремний и т. Д. а также обработка некоторых неметаллических материалов, таких как волокнистые материалы, изоляционные материалы, пластмассы, композитные материалы и т. д.
| Технические характеристики |
Радиус R |
d Диаметр флейты |
H Длина канавки |
L1 Длина реза |
D Диаметр хвостовика |
L в целом |
Z зубы |
| DL-XL-501 | 1.5 | 3.0 | 3 | 5-8 | 6 | 50 | 1 или 2 |
| DL-XL-502 | 1,75 | 3.5 | 3 | 5-8 | 6 | 50 | 1 или 2 |
| DL-XL-503 | 2 | 4.0 | 4 | 8-10 | 6 | 50 | 1 или 2 |
| DL-XL-504 | 2,5 | 5.0 | 5 | 8-10 | 6 | 50 | 1 или 2 |
| DL-XL-505 | 3 | 6.0 | 6 | 10-15 | 6 | 50 | 1 или 2 |
| DL-XL-506 | 3.5 | 7.0 | 6 | 10-15 | 6 | 50 | 1 или 2 |
| DL-XL-507 | 4 | 8.0 | 7 | 15-20 | 8 | 60 | 1 или 2 |
| DL-XL-508 | 4,25 | 8,5 | 8 | 15-20 | 8 | 60 | 1 или 2 |
| DL-XL-509 | 4.5 | 9.0 | 8 | 15-20 | 8 | 60 | 1 или 2 |
| DL-XL-510 | 5 | 10.0 | 8 | 15-20 | 10 | 70 | 1 или 2 |
| DL-XL-511 | 5.5 | 11.0 | 9 | 15-20 | 10 | 70 | 1 или 2 |
| DL-XL-512 | 5 | 10.0 | 9 | 18-25 | 12 | 70 | 1 или 2 |
| DL-XL-513 | 6 | 12.0 | 10 | 18-25 | 12 | 70 | 1 или 2 |
| DL-XL-514 | 7 | 14.0 | 10 | 18-25 | 14 | 70 | 1 или 2 |
| DL-XL-515 | 7,5 | 15.0 | 11 | 22–28 | 16 | 70 | 1 или 2 |
| DL-XL-516 | 8 | 16.0 | 12 | 22–28 | 16 | 70 | 1 или 2 |
1. особенность:
A. Подходит для материалов из цветных металлов, неметаллов и композитных материалов.
б. Может получить более высокую скорость резания и более длительный срок службы инструмента, получить высокое качество поверхности и точность.
2. дизайн:
A. Круговая кромка и пассивация увеличивают срок службы инструмента и стабильность процесса резания.
b. Концевая фреза с угловым радиусом PCD имеет дугообразную конструкцию, может эффективно обрабатывать узкие участки или изогнутые поверхности.
c. Фрезы со сферическим концом PCD - это разумный новый тип конструктивного инструмента для обработки сложных криволинейных поверхностей на станках с ЧПУ. Это один из важных инструментов, используемых при сложной трехмерной отделке поверхностей, для создания законченной пространственной поверхности.
|
|
1.Идеальный дизайн с двойным диаметром сердечника: высокая прочность для врезания и фрезерования карманов идеально подходит для обработки нержавеющей стали A. Небольшой диаметр сердечника передней части может обеспечить плавный отвод стружки, отводить тепло при резке и предотвратить образование наростов на кромке. Б. Большой диаметр сердечника на задней стороне повышает жесткость режущих инструментов и улучшает качество поверхности продуктов
|
|
|
2.a ≠ b Неравномерная конструкция ： предотвращает вибрацию и снижает усилие резания при прорезании пазов. Это привело к высокоскоростной обработке с большой подачей. |
|
|
3. переменная спираль для предотвращения вибрации Специальный профиль с переменным шагом снижает силу резания и нагрузку на шпиндель станка
|
Преимущества
1. сверхтонкие кристаллические зерна, эффект зеркальной обработки, длительный срок службы.
2. отделка поверхности менее 0,4 мкм, зеркальный эффект и очень блестящий.
3. Износостойкий и очень долгий срок службы, намного больше, чем у карбидных материалов.
4. четыре раза обнаружения режущего инструмента для обеспечения качества
| 1) Первая деталь, хвостовая часть и отбор проб в производственном процессе с помощью оборудования Helicheck PlusWalter для полной проверки окружных граблей, заднего угла периферийной кромки, переднего угла концевого зуба, заднего угла концевого зуба, значения угла R и профиля, профиль формирующего ножа | ||
|
(2) после изготовления, полный осмотр с помощью двухмерного измерительного прибора или микроскопа, количество канавок, внешний диаметр, длина канавки, диаметр сердечника, угол спирали, ширина заднего угла, эксцентриситет концевого зуба и конечный зуб через центр, угол диска на конце зуб, внешнее биение и есть ли зазубрины, зазубрины |
||
|
(3) перед нанесением покрытия Выборочная проверка двухмерным измерительным прибором |
||
|
(4) После полного осмотра покрытия двумерным измерительным прибором. |
3. отличные команды НИОКР и профессиональные группы технической поддержки
Упаковка и доставка
 |
1. кусок в пластиковой трубе, по 10 штук на группу и бумагу с воздушными пузырями в картонной коробке, чтобы уменьшить шок. |
|
2. другие запросы пакета, разработанные клиентом, будут приняты. |
FAQ и свяжитесь с нами
|
Q: вы торговая компания или производитель? |
A: Да, мы являемся фабрикой по производству инструментов с ЧПУ более 10 лет. | |
| Q: Как долго ваш срок доставки? | A: Обычно это 5-10 дней, если товар есть на складе. Или 15-20 дней, если товара нет на складе, это в соответствии с | |
| Q: Вы предоставляете образцы? это бесплатно или за дополнительную плату? | A: Нет, мы не предоставляем образцы, мы можем предложить вам некоторые скидки в зависимости от количества вашего заказа. | |
| Q: Каковы ваши условия оплаты? | A: 30% депозит T / T, баланс 70% против копии B / L или 100% безотзывный аккредитив по предъявлении. Доступны другие условия оплаты (Paypal, Western Union) | |
|
Q: вы делаете OEM? |
A: Да, есть. OEM-производитель принимается с вашей торговой маркой в продуктах нашей лазерной машины, и этикетка OEM-бренда будет наклеена на коробку перед отправкой товара. | |
| В: Какие машины вы используете для производства продукции? | О: Мы используем вальтер, импортированный из Германии. | |
