Концевая фреза HRC55
Концевая фреза TEX-AD с покрытием из нержавеющей стали HRC55
1.HRC55 для нержавеющей стали, жаропрочного сплава, титанового сплава.
материал заготовки
- нержавеющая сталь
- жаропрочный титановый сплав
Тип приложения
- Отделка
- Полуфабрикат
- Средняя
- Черновая обработка
тип флейты
- Мяч
- Квадрат
- угловой радиус
Описание товара
| ○ Общие | ● Подходит | ▲ Очень подходит |
| Группа материалов ISO | п | M | K | N | S | ЧАС | ||||||||
| материал заготовки | Углеродистая сталь | Легированная сталь 、 Инструменты Сталь | Нержавеющая сталь |
Чугун |
Алюминиевый сплав | Купер Сплав | Графитовый | Термостойкий сплав | Титановый сплав |
Предварительно закаленная сталь Закаленная сталь |
||||
| серия продуктов | твердость | ～ 20HRC | ～ 30HRC | ～ 35HRC | ～ 350HB |
|
|
|
|
|
～ 45HRC | ～ 55HRC | ～ 60HRC | ～ 65HRC |
| GEX | HRC45 | ● | ○ | ○ |
|
|
○ |
|
|
|
|
|
|
|
| PEX | HRC55 | ○ | ● |
|
● |
|
|
|
|
|
|
|
|
|
| UEX |
HRC60 |
|
|
|
|
|
|
|
|
|
● | ○ | ○ |
|
| P-UEX |
|
|
|
|
|
|
|
|
|
● | ○ | ○ |
|
|
| HEX |
HRC65 |
|
|
|
|
|
|
|
|
|
○ | ● | ● | ○ |
| P-HEX |
|
|
|
|
|
|
|
|
|
○ | ● | ● | ○ | |
| CEX |
HRC70 |
|
|
|
|
|
|
|
|
|
|
● | ○ | ○ |
| P-CEX |
|
|
|
|
|
|
|
|
|
|
● | ○ | ○ | |
| AEX | HRC50 |
|
|
|
|
● | ● |
|
|
|
|
|
|
|
| FEX | HRC58 |
|
|
|
|
● | ● |
|
|
|
|
|
|
|
| P-FEX | HRC58 |
|
|
|
|
● | ● |
|
|
|
|
|
|
|
| MEX | HRC50 |
|
|
|
|
|
|
● |
|
|
|
|
|
|
| TEX | HRC55 |
|
|
▲ |
|
|
|
|
○ | ● |
|
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Функции:
1. Диапазон применения: использование для обычной нержавеющей стали, обычной литейной стали, закаленной обычной стали, чугуна, меди, легированной стали с высокоэффективным процессом. Подходит для обработки материалов с твердостью ниже HRC65.
2. Структура режущих инструментов: острая резка сочетается с хорошей твердостью, угол разгрузки дуги повышает износостойкость инструмента, плоский угол разгрузки делает инструмент более острым. Фрезы с двумя видами угла наклона, процесс резки будет быстрее, а инструменты будут иметь более длительный срок службы. Поперечный центр вершины канавки улучшает сверление и фрезерование.
3. Покрытие режущих инструментов: покрытие AlTIN, принятое передовой технологией и оборудованием Японии, не только обладает стойкостью к высокотемпературному окислению (800 ° C), но также может достигать наилучших результатов при сухой механической обработке или высокоскоростной резке.
4. Передовые технологии и оборудование, импортированные из Германии.
5.Защитные материалы по всему миру (TaeguTec, Kennametal, AF K34 / K44).
6.Поддерживаемые серии продуктов: квадратные концевые фрезы, концевые фрезы со сферическим концом, режущие инструменты с угловым радиусом, концевые фрезы для черновой обработки, концевые фрезы с короткими канавками и т. Д.
Технология:
1. острие лезвия
Ремень с лезвиями: конструкция ремня с двумя лезвиями используется для определения более износостойкой кромки. Конструкция лезвия подходит для высокоскоростной резки, с кромкой с двумя лезвиями и отличным удалением стружки!
2. слот для удаления зеркального чипа
Высокая производительность удаления стружки с сильной резкой, плавный отвод резания, позволяет достичь высокой эффективности обработки.
3. забивание
Идеальное снятие фаски, простой и быстрый монтажный патрон, глянцевый корпус ножа - важные особенности.
| TEX |
Флейты |
Формы обработки |
Угол винтовой линии |
Покрытие |
Твердость |

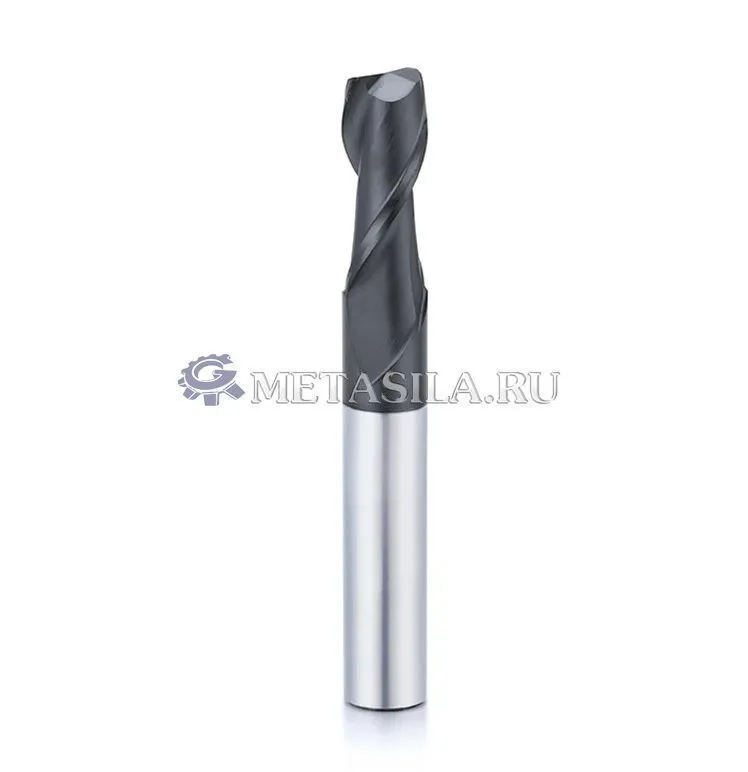

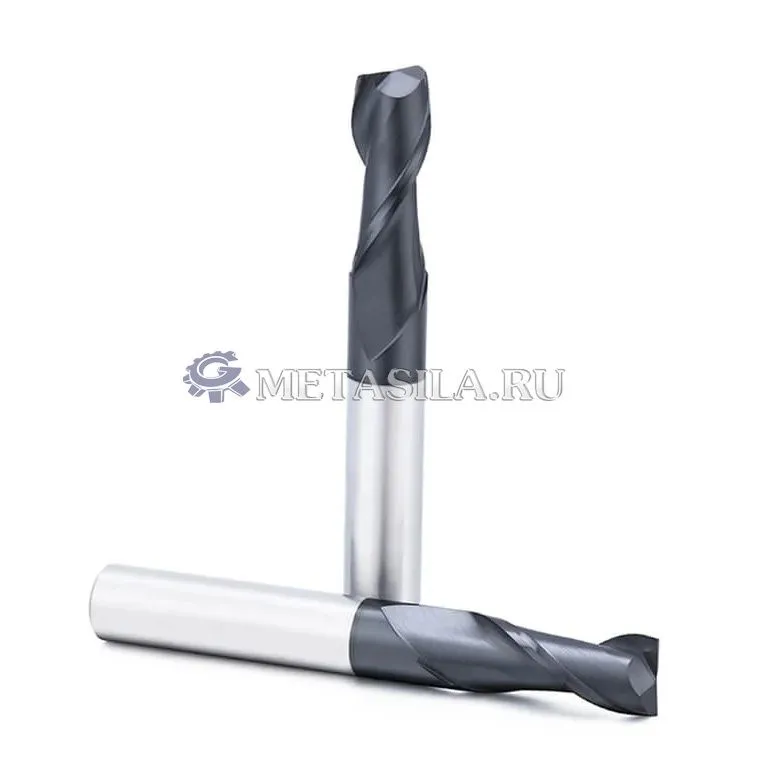

| 2 концевые фрезы с квадратными канавками | 2 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы квадратного сечения с длинным хвостовиком и 2 канавками | 2 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| 2 концевые фрезы с угловым радиусом канавки | 2 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы с угловым радиусом и удлиненным хвостовиком с 2 канавками | 2 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы квадратные с 2 канавками, длинные нек, короткие канавки | 2 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы с угловым радиусом и 2 канавками с длинными канавками и короткими канавками | 2 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |

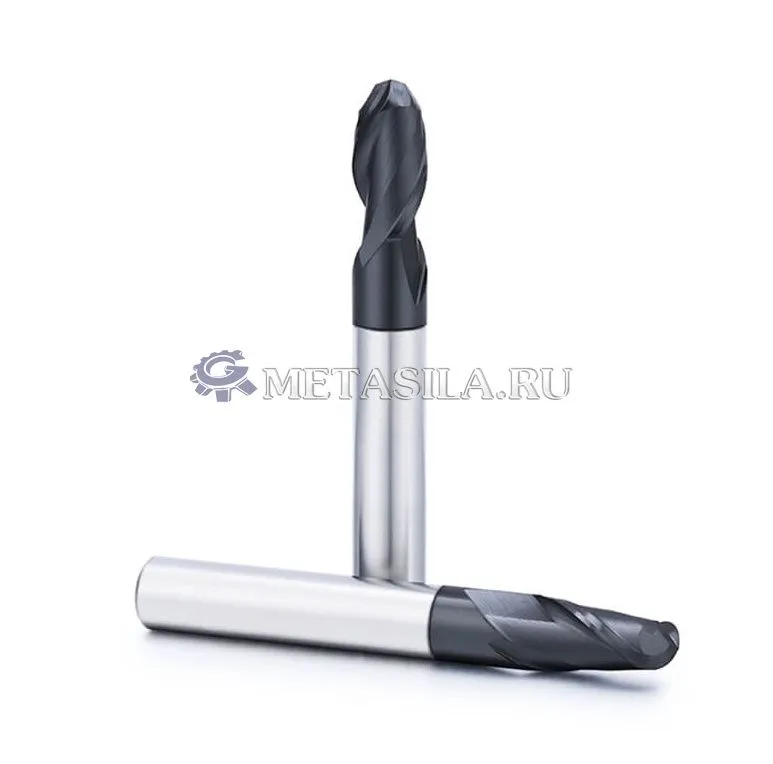

| 2 концевые фрезы со сферической режущей кромкой | 2 | Поверхность / отверстие / шпоночный паз | 30º | АЛДНЛ | HRC55 |
| Концевые фрезы со сферическим концом с длинным хвостовиком и 2 канавками | 2 | Поверхность / отверстие / шпоночный паз | 30º | АЛДНЛ | HRC55 |
| 3 концевые фрезы с квадратными канавками | 3 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |

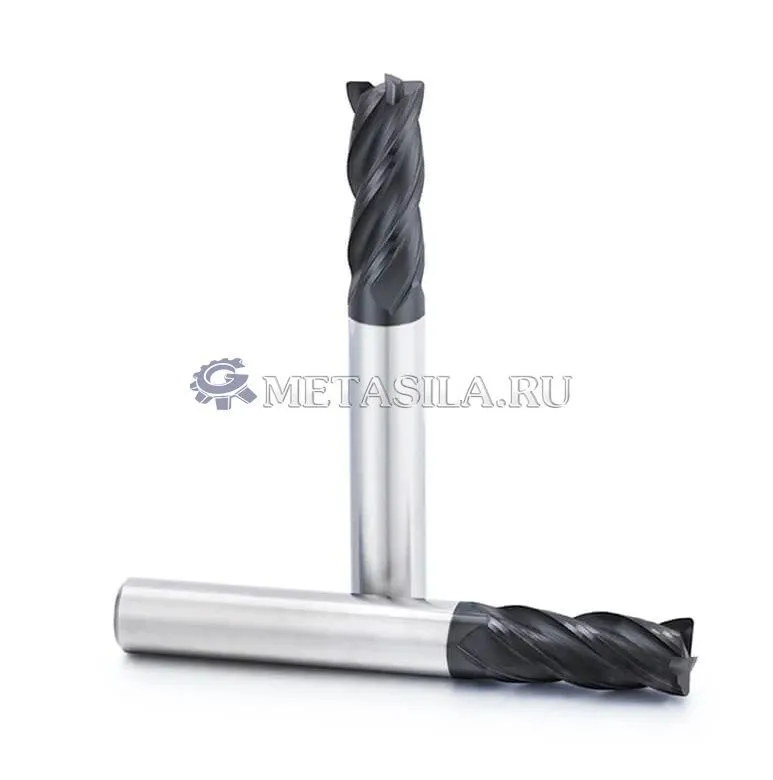

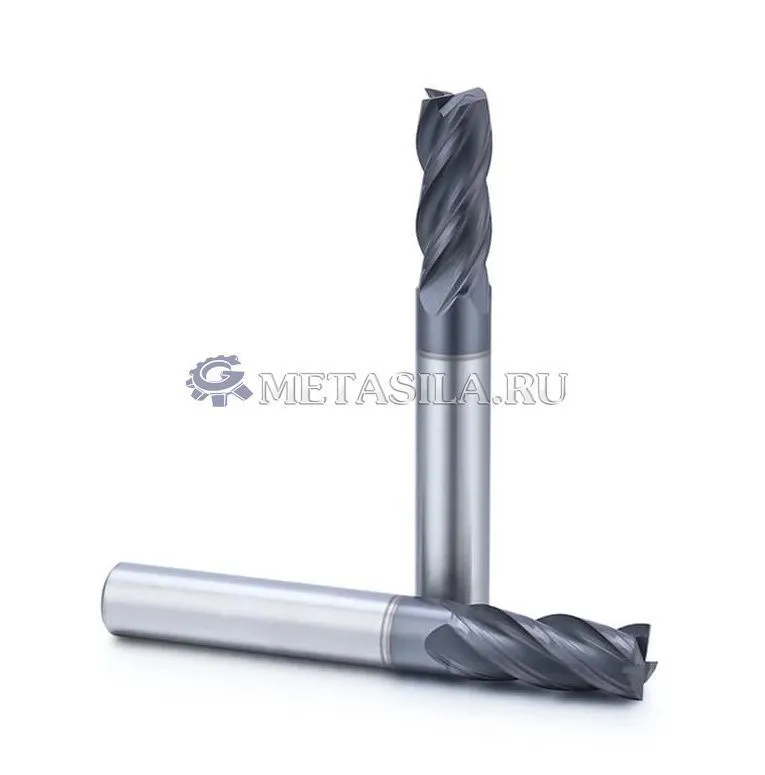

| 4 концевые фрезы с квадратными канавками | 4 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы с длинным хвостовиком и 4 канавками | 4 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы с 4 канавками и угловым радиусом | 4 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |
| Концевые фрезы с длинным хвостовиком и 4 канавками с угловым радиусом | 4 | Боковая / боковая и плоская поверхность / шпоночный паз | 45º | АЛДНЛ | HRC55 |

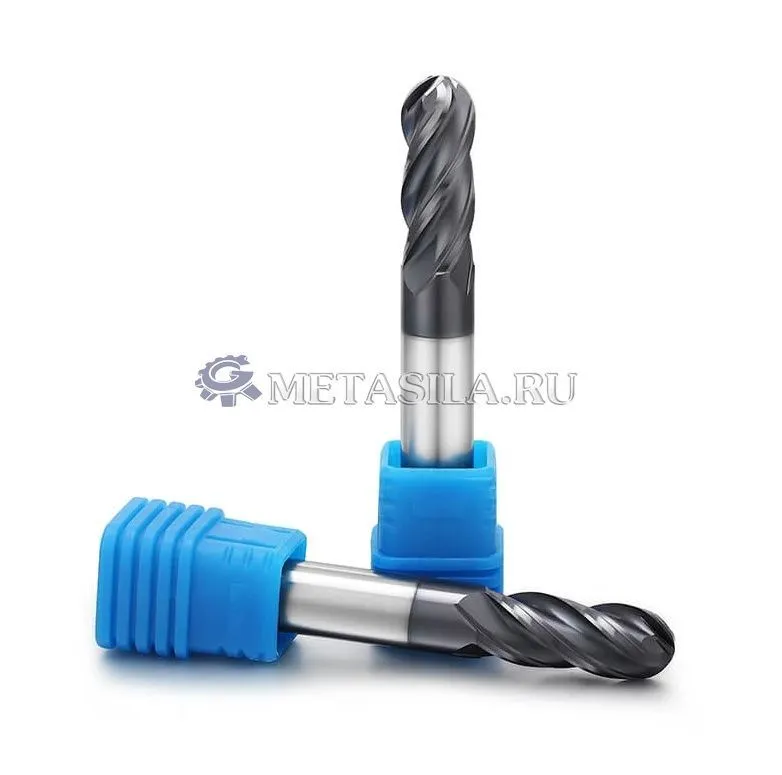

| 4 концевые фрезы со сферической режущей кромкой | 4 | Поверхность / отверстие / шпоночный паз | 30º | АЛДНЛ | HRC55 |
| Концевые фрезы со сферическим концом и длинным хвостовиком с 4 канавками | 4 | Поверхность / отверстие / шпоночный паз | 30º | АЛДНЛ | HRC55 |
