Линия по производству винтов, М3-М8

Линия состоит из 4 станков:

1          Болтоформовочный станок

2          Канавочно-фрезерный станок

3          Автоматический резьбонакатный станок

4          Станок для уменьшения диаметра

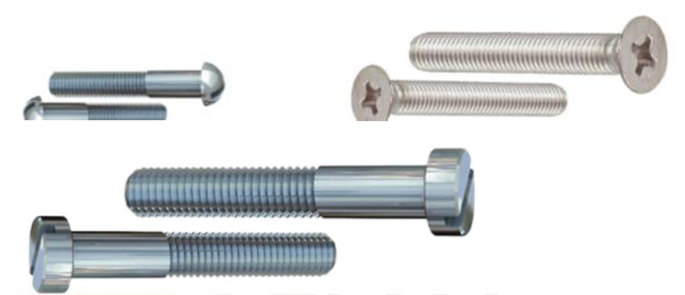

5          Комплект форм (3 вида винтов, размеры от М3-М8)

Технические характеристики каждого станка:

1)     Болтоформовочный станок

Данное оборудование использует метод холодной высадки для формирования головки болта из проволоки за счет двойного удара в цельном матричном блоке. Оно автоматически выполняет:

подачу проволоки,

правку,

отрезку заготовки,

формовку,

выталкивание готового изделия.

Параметры:

Максимальный диаметр резьбы (мм): 12

Максимальная длина резьбы (мм): 120

Производительность (шт/мин): 40-70

Двигатель (кВт): 11 / 0.75

Вес (тонн): 7

Габариты (м): 3.3×1.7×1.7

2)    Канавочно-фрезерный станок

Назначение:

Автоматическое нанесение шлицов (канавок) на головки винтов.

Принцип работы:

Станок выполняет фрезерование канавок (шлицев) на головках крепежных изделий в автоматическом режиме без ручного вмешательства.

Параметры:

Максимальный диаметр обрабатываемого винта: 8 мм

Максимальная длина обрабатываемого винта: 140 мм

Основной двигатель: 1.5 кВт

Производительность: 110 шт/мин

Вес станка: 0.7 тонн

Габаритные размеры (Д×Ш×В): 1.3 м × 0.8 м × 1.33 м

*дополнительные фрезы – 380$

3)     Резьбонакатной станок

Параметры:

Максимальный диаметр резьбы: М10

Максимальная длина изделия: 120 мм

Мощность двигателя: 7.5 кВт

Производительность: 80 шт/мин

Вес станка: 2.35 тонны

Габаритные размеры (Д×Ш×В): 2.4 м × 1.95 м × 1.4 м

*цена дополнительного комплекта оснастки – 1180 $

4)     Станок для уменьшения диаметра

Назначение:

Специализированное оборудование для холодного редуцирования (уменьшения диаметра) металлических заготовок.

Параметры:

Мощность двигателя: 7,5 кВт

Диапазон редуцируемых диаметров: 6-22 мм

Длина обрабатываемого участка (на заказ): 10-200 мм

Максимальное уменьшение диаметра за один проход: ≤ 2 мм

Удлинение заготовки после обработки: 10%-15%

Рабочее давление системы: 13 МПа

Производительность: 5-15 шт/мин

Общий вес станка: 950 кг

Габаритные размеры (Д×Ш×В): 1500×660×1000 мм

*Дополнительное оборудование:

Зажимной инструмент: $60

Редуцирующий инструмент: $110

В стоимость включены пуско-наладочные работы.

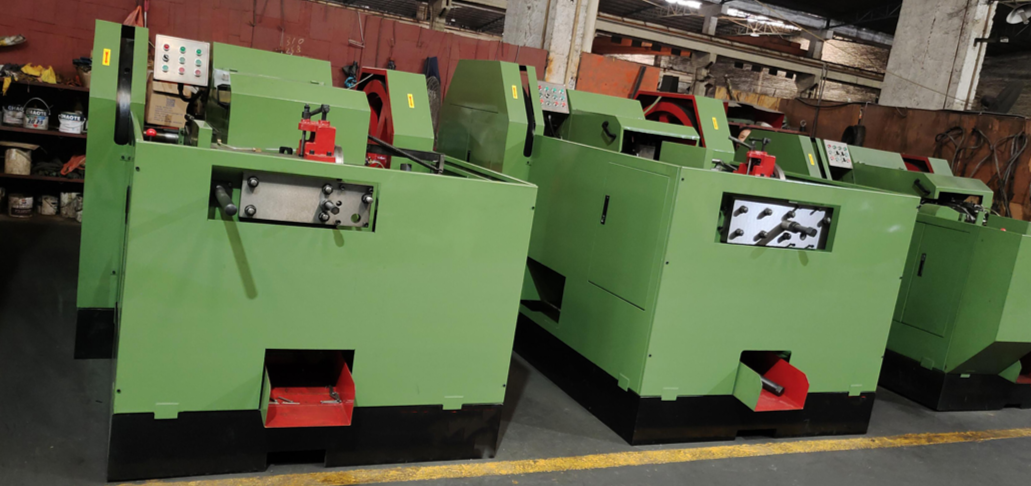

Болтоформовочный станок:

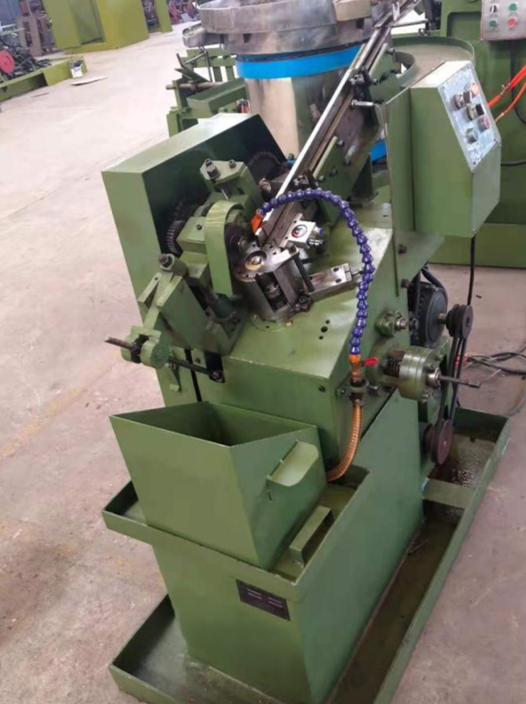

Канавочно-фрезерный станок:

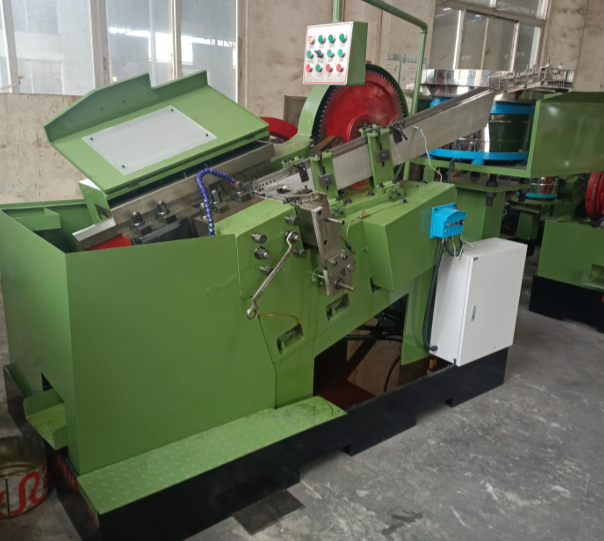

Автоматический резьбонакатной станок:

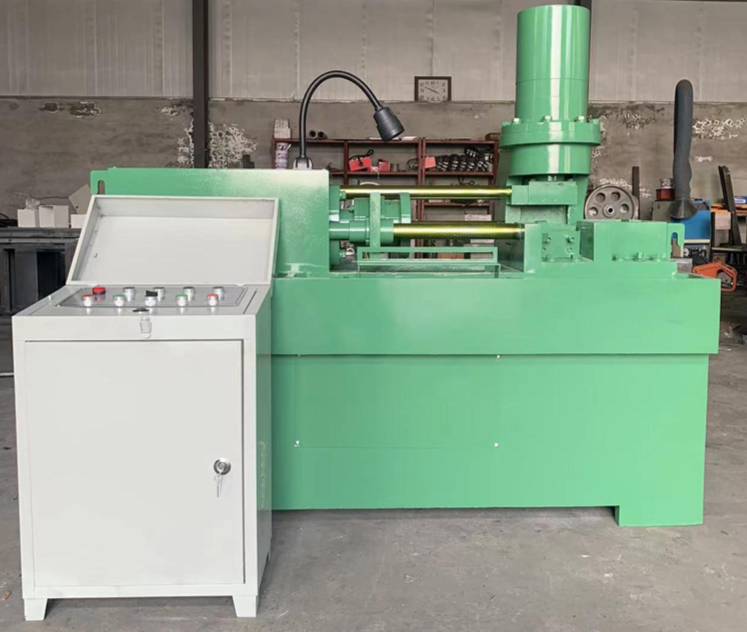

Станок для уменьшения диаметра:
