Состав линии:

Податчик для круглых бутылок, 1 комплект

Полностью автоматическая моющая машина, 1 комплект

Платформа ручной подачи 8 M

Полностью автоматическая 8-головочная разливочная машина, 1 комплект

Полностью автоматическая вакуумная машина для запайки крышек 1 шт.,

Стерилизатор 1000 шт., 1 комплект

Полностью автоматический ополаскиватель для бутылок 1 комплект

Полностью автоматическая воздушная сушилка, 1 комплект

Полностью автоматическая машина для прикрепления этикеток к круглым бутылкам, 1 комплект

Полностью автоматическая машина для лазерного кодирования, 1 комплект

Конвейерная лента 22 м

Упаковочный стол 1 комплект

Описание:

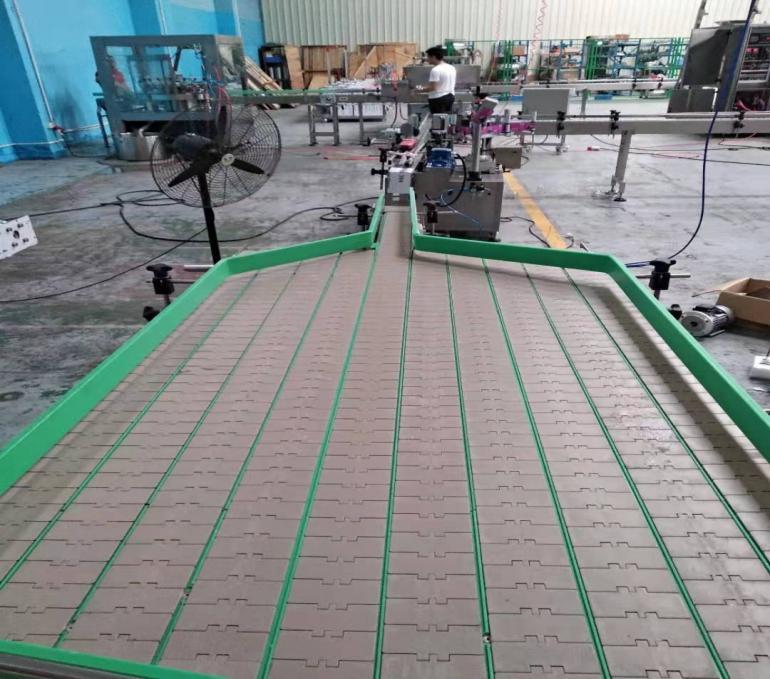

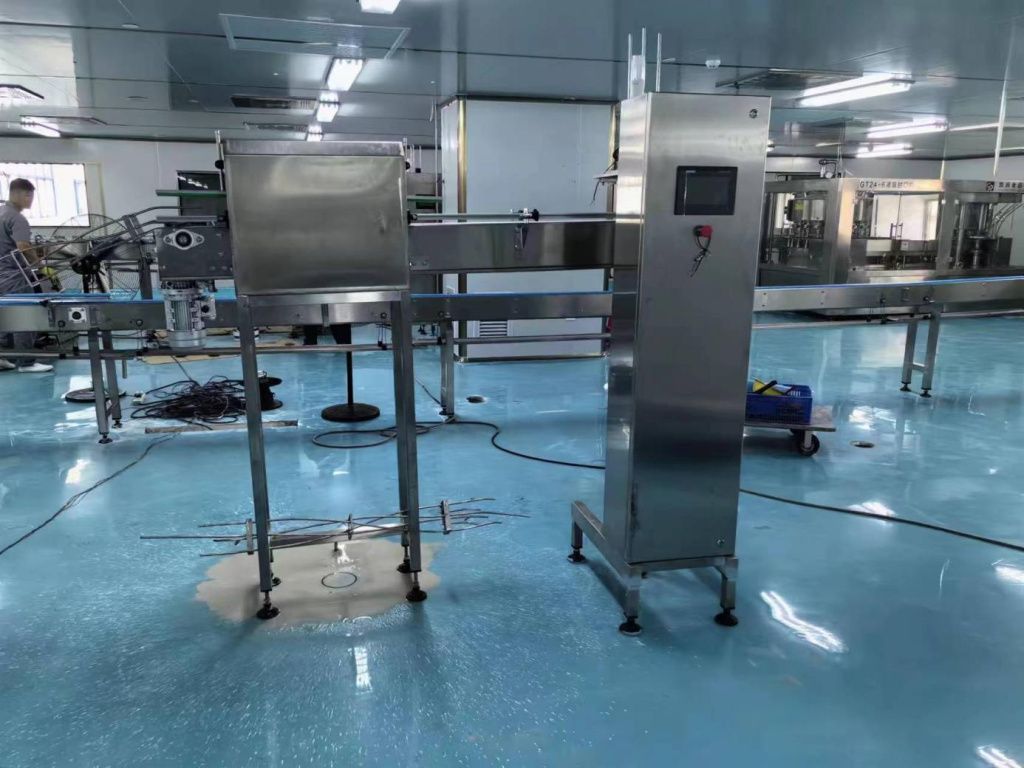

Податчик для круглых бутылок

Применяется для автоматической транспортировки круглых и квадратных бутылок, например, для подключения к конвейерной ленте этикетировочной машины, машины для розлива и укупорочной машины, автоматически доставляющей бутылки для повышения эффективности; может использоваться в среднем соединении сборочной линии в качестве буферной платформы для сокращения длины конвейерной ленты.

Технические параметры:

 Применимые диаметр и высота бутылки с продуктом: Диаметр: φ 55, высота 100 мм: 60-120 мм

Вес (кг): около 160 кг

Частота (Гц): 50 Гц

Напряжение (В): 380 В

Мощность (Вт): 1,1 кВт

Размеры оборудования (длина, ширина и высота) (мм): 2000×1000×850 мм2000×1000×850 мм

Производительность: 3000-6000 бутылок в час

Моющая машина для консервных банок скользящего типа：

Эта машина для мойки банок используется в сочетании с лифтом для разгрузки банок. Пустые банки подаются на загрузочное устройство и поворачиваются на верхней части машины для мойки банок с подвесной ленты конвейера, расположенной с одной стороны буферной платформы машины для разгрузки банок. Пустые банки поворачиваются на 180 градусов так, чтобы горлышко пустой банки было обращено вниз, и поступают в секцию очистки, где для очистки пустых банок используется высокотемпературная вода, а затем поступают в устройство для выгрузки и поворота банок.

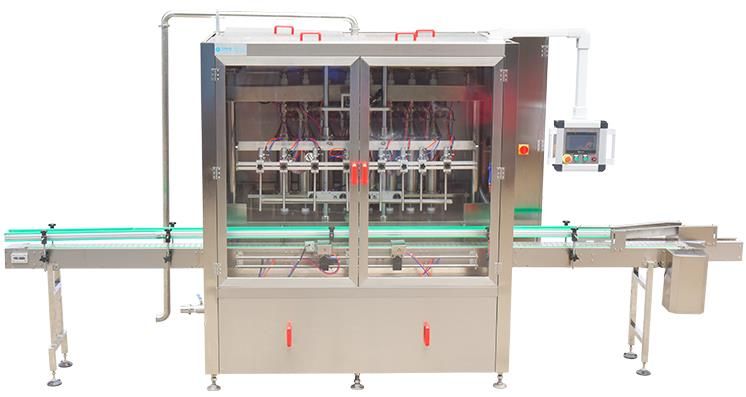

Полностью автоматическая машина для розлива с 8 головками

Оборудование изготовлено из высококачественной нержавеющей стали SUS304 и отвечает гигиеническим требованиям.

Процесс розлива изолирован от внешнего мира, что обеспечивает соблюдение гигиенических требований при розливе. В электрическом управлении используется тайваньская Delta PLC, французская Schneider и другие электрические компоненты для точного управления пневматическими приводами для завершения процесса наполнения. В методе наполнения используется принцип дозирования шестеренчатого насоса, процесс управления прост, а эффективность наполнения высока. Он может широко использоваться при производстве автоматической упаковки для жидкостей и пасты.

Характеристики

7-дюймовый полноцветный сенсорный экран.

Система транспортировки с регулировкой скорости преобразования частоты, которую можно регулировать в соответствии со скоростью производства; (длина может регулироваться в соответствии со скоростью производства;

Вся машина изготовлена из материала SUS304.

Дозирующее устройство шестеренчатого насоса, точное наполнение, регулировка объема наполнения с ЧПУ удобна и быстра.

Заправочная головка оснащена японской фотоэлектрической системой Panasonic, которая может точно определять статус позиционирования бутылки для розлива и осуществлять наполнение, когда бутылка есть, и отсутствие наполнения, когда бутылки нет.

Технические параметры:

Диапазон наполнения: 100-500 мл

Скорость розлива: 50 бутылок в минуту (по 100 мл)

Точность измерения: ±0,8%g

Номинальное напряжение: 3 фазы 380 В

Номинальная мощность: около 2,2 кВт 6.

Электрическая схема: Taiwan Delta

Рабочее давление воздуха: 0,6 ~ 0,8 Мпа

Вес машины: около 600 кг

Вместимость бункера для материалов: 45 ~ 70 кг

Габаритные размеры: длина1850 мм×ширина 1250 мм×высота 2000 м

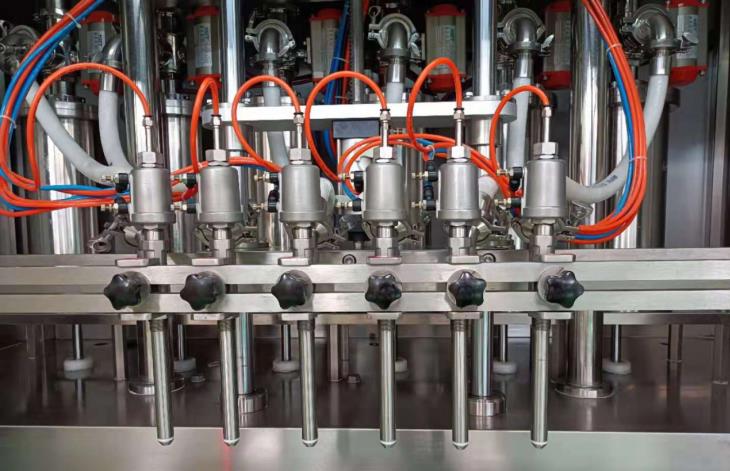

Заправочный патрубок:

Отдел управления

Основная конфигурация

Программируемый контроллер CPU Тайвань Delta

Частотный преобразователь Тайвань Delta

Сенсорный экран Weilun, Тайвань

датчик приближения Schke, Германия

Режим переключения, источник питания Schneider

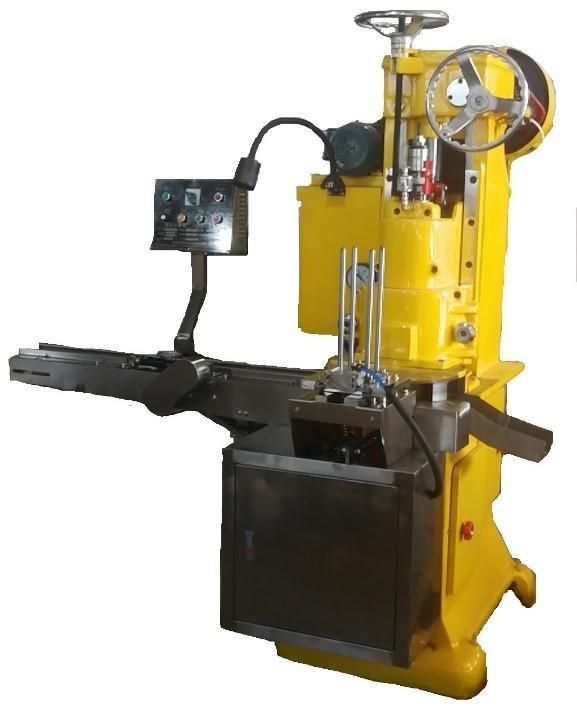

Полностью автоматическая вакуумная консервная машина:

Эта машина представляет собой автоматическое вакуумное оборудование для герметизации банок с одной головкой, оснащенное 2 парами высокоточного оборудования для герметизации банок, оснащенного 2 парами высокоточных уплотнительных колес.

Он специально используется для вакуумной укупорки и запечатывания дна круглых консервов

Функция регулирования частоты вращения с возможностью изменения эффективности производства. Коэффициент эффективности производства можно регулировать в любое время в соответствии с производственными потребностями.

Это оборудование оснащено системой регулировки и быстрой замены типов банок. Данное оборудование оснащено следующими предохранительными устройствами для обеспечения безопасной эксплуатации оборудования.

- Автоматическое устройство для парковки и торможения Во время работы машины, при определенном режиме движения, при отказе определенного механизма и заклинивании крышки банки.

- Устройство блокировки крышки банки.

Технические параметры:

Производительность: до 64 банок в минуту

Диапазон герметизации банок: диаметр банок 50 мм ~ 100 мм, высота банок 30 мм ~ 124 мм

Высота подачи банок передней конвейерной ленты: 830 мм

Габаритные размеры: (длина х ширина х высота): 2400 мм х 1200 мм х 1900 мм 2400 мм х 1200 мм х 1900 мм

Вес машины: около 1300 кг

Мощность двигателя: 1,5 кВт- 5 кВт

Давление сжатого воздуха, необходимое для работы оборудования: 0,5 ~ 0,8МПа

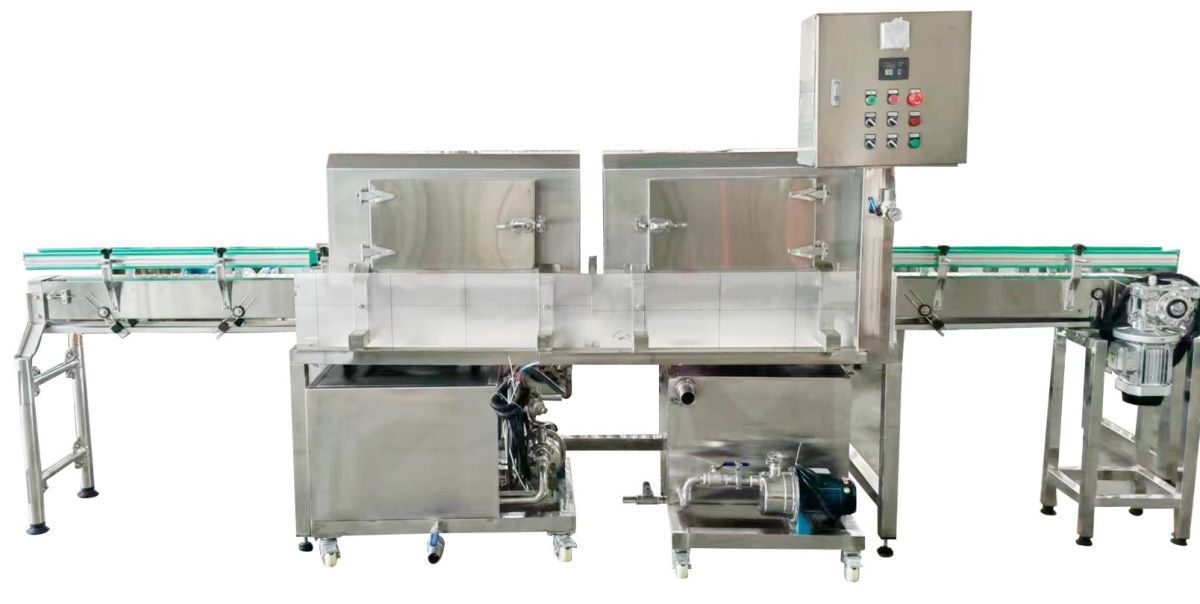

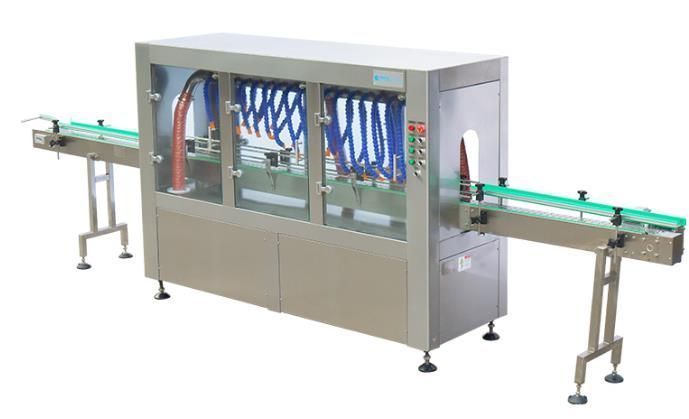

Полностью автоматическая машина для ополаскивания бутылок

Без мертвого угла для мойки, изготовлена из нержавеющей стали, оснащена форсунками высокого давления, системой распыления горячей и холодной воды, независимым управлением насосом двойного резервуара для воды.

Технические характеристики:

Ширина ленты конвейера: 82,6 мм

Эффективность промывки: 50-60 банок в минуту

Номинальное напряжение: 3 фазы 380 В

Мощность машины: 8 кВт

Полностью автоматическая машина для сушки бутылок:

Она умело использует эффект аэродинамической трубы для повышения эффективности сушки.

Принцип работы:

После запуска вихревого воздушного насоса высокого давления, когда бутылка проходит через сушилку с воздушным ножом на линии транспортировки бутылок, поток воздуха высокого давления, выдуваемый вихревым воздушным насосом, образует линейную ленту горячего воздуха высокого давления под действием воздушного ножа. В то же время, во время работы вихревой воздушный насос высокого давления выделяет тепло, сдувая капли воды с внешней стороны бутылки сверху донизу и одновременно высушивая бутылку.

Основные технические параметры:

Ширина конвейерной ленты: 82,6 мм 2.

Производительность воздушной сушки: 50-60 банок в минуту

Номинальное напряжение: 3 фазы 380 В

Мощность машины: 8 кВт +8 кВт

Внешние размеры: длина 2440 мм * ширина 850 мм * высота 1700 мм

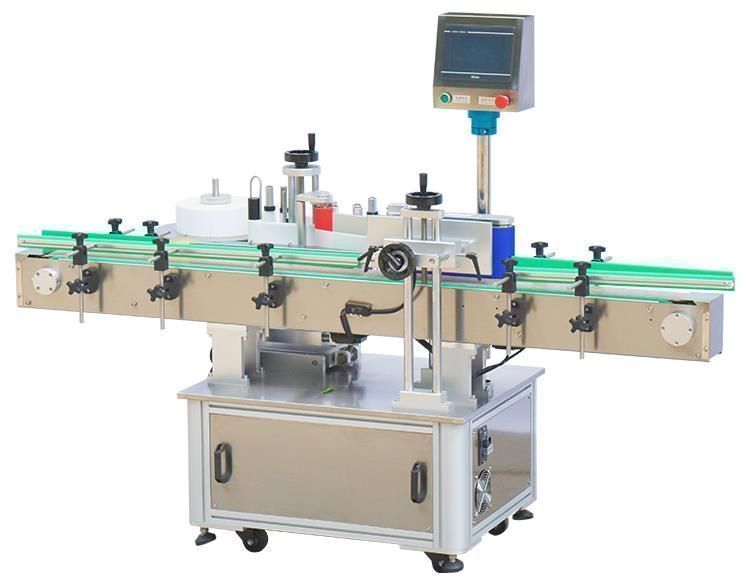

 Полностью автоматическая машина для прикрепления этикеток к круглым банкам

Основные компоненты

Устройство подачи этикеток;

Конвейерная лента;

Разделитель бутылок;

Система маркировки круглых бутылок

Шкаф из нержавеющей стали.

Функциональные особенности

 Вся электрическая система управления управляется ПЛК. Он имеет функцию программы хранения в памяти, которая может хранить 10 наборов параметров. Этикетировочная головка может приводиться в движение отдельными регулируемыми двигателями.

Машина оснащена функцией напоминания и предупреждения о рабочем состоянии и неисправностях, что делает эксплуатацию и техническое обслуживание более удобными.

Система имеет функции ручной и автоматической настройки параметров. Функция автоматической настройки позволяет автоматически устанавливать длину предварительной этикетки.

Технические параметры

Скорость этикетирования: 50-60 бутылок в минуту

Точность нанесения этикетки: ±1,5 мм (без учета погрешности объекта и этикетки)

Скорость нанесения этикетки: 3 ~ 50 м/мин

Скорость конвейерной ленты: 5 ~ 30 м/мин

Направление размещения: слева направо или справа налево

Размеры: около L2400×W1400×H1780 (мм)

Применимые этикетки: самоклеящиеся однорядные рулонные прозрачные/непрозрачные этикетки, полупрозрачная бумага-основа из пергамина; внутренний диаметр рулона этикеток φ76,2 мм,

максимальный внешний диаметр рулона этикеток φ340 мм;

ширина бумаги-основы этикеток 16 мм ~200 мм

Вес: около 260 кг

Источник питания: 220 В переменного тока ±5%, 50/60 Гц

Давление воздуха: 0,4 ~ 0,7Мпа

Относительная температура рабочей среды: 0,50

Относительная влажность рабочей среды: 15-90%

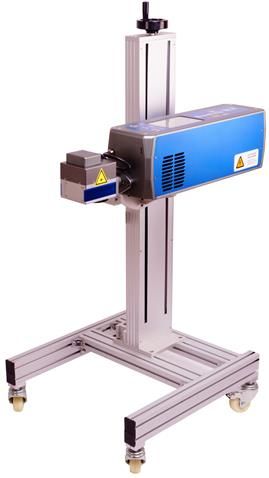

Станок лазерного кодирования

Система оснащена программными и аппаратными функциями для контроля параметров точности перемещения, синхронного отслеживания быстро движущихся заготовок и управления мощностью лазера, а также для нанесения меток, когда производственная линия движется быстро и заготовка не останавливается. Маркировка может быть любой формы.

Основные технические параметры

Лазер: Герметичный металлический генератор радиочастотного CO2-лазера

Постоянная выходная мощность≥10 Вт

Длина волны лазера 10,6 мкм

Скорость разметки ≤7000 мм/с

Фокусное расстояние 150 мм

Минимальная ширина линии 0,03 мм

Точность повторного позиционирования 0,01 мм

Диапазон маркировки 90 мм×90 мм опционально

Метод позиционирования: Позиционирование красным светом, фокусировка

Формат файла:BMP/DXF/HPGL/JPEG/PLT

Штрих-код: Код 39, КОД 128, КОД 126, QR-код,

Источник питания 220В

Потребляемая мощность 600 Вт

Вес 15,3 кг

Размер 730ммХ150ммХ150мм

Требования к окружающей среде

Внешняя температура от 0°C до 45°C;

Влажность ≤95%;

Отсутствие конденсации; Отсутствие вибрации

Соблюдение стандартов качества:

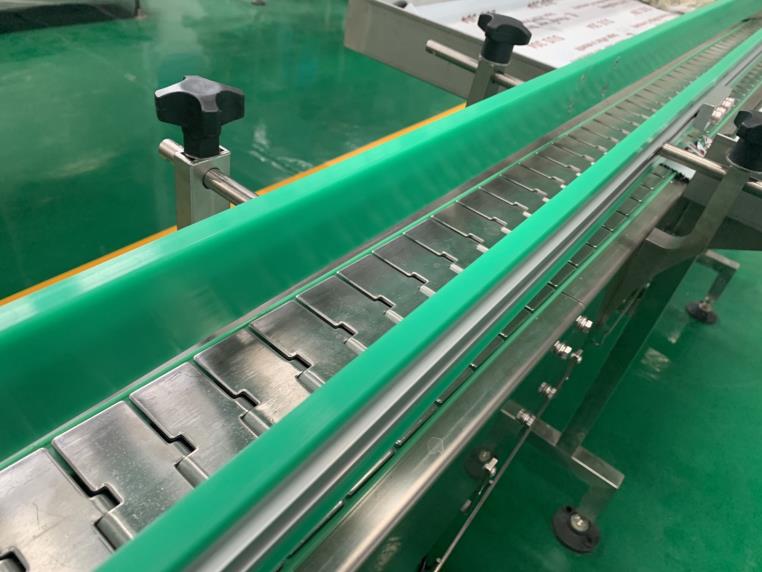

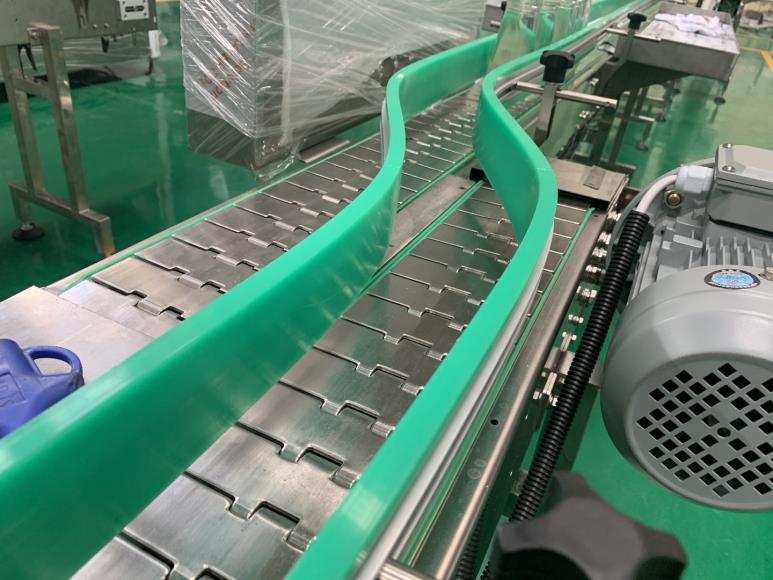

Полностью автоматическая конвейерная лента

Он в основном состоит из цепной ленты и устройства регулирования скорости преобразования частоты.

Скорость транспортировки регулируется, что снижает трудоемкость ручной обработки и обеспечивает автоматизацию производства.

Основные технические параметры:

Ширина конвейерной ленты: 82,6 мм

Скорость подачи: 2 ~ 6 м / с

Номинальное напряжение: 3 фазы 380 В

Система регулирования скорости: регулирование скорости преобразования частоты

Вес: около 210 кг

Направление работы: слева направо (влево внутрь и вправо наружу)
