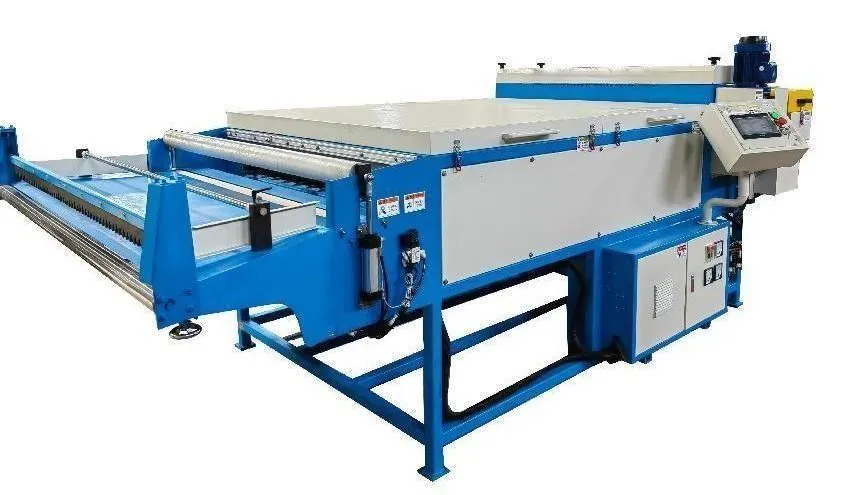

Предназначена для растяжки и формовки сотовых бумажных сердечников, имеет функции продольной и поперечной резки.

Машина для растяжки и формовки сотовых бумажных сердечников— это высокоэффективная, стабильная по качеству, простая в эксплуатации и практичная машина. Данная машина подходит для растяжки и формовки сотовых бумажных сердечников, а также оснащена функциями разделения бумаги с помощью ножей для продольной и поперечной резки.

Сварные станины обладают достаточной прочностью и жесткостью, обеспечивая прочную и устойчивую основу для плавной подачи материала.

Наличие длинного подающего стола и соответствующей длинной направляющей линейки обеспечивает высокую точность обработки продукции.

Подающий и разгрузочный столы оснащены комплектами активных подающих роликов; износостойкая резина на поверхности роликов повышает силу трения и обеспечивает стабильное усилие подачи.

Верхний прижимной ролик использует прижим за счет собственного веса, обладает достаточной массой для плотного прижатия листового материала к поверхности ролика.

Имеет функцию задания длины для поперечного ножа и ширины для продольного ножа. Оснащен цепным подающим устройством.

Стены нагревательной камеры оборудованы слоем огнеупорной ваты для теплоизоляции и сохранения тепла, что обеспечивает хорошие условия работы.

Основные технические параметры:

Ширина до растяжки 1600 мм

Максимальная длина растяжки: Без ограничений (задается произвольно)

Толщина гофрированной бумаги 10–90 мм

Скорость подачи 0–8 м/мин

Производительность сушки 0–8 м/мин

Мощность серводвигателя подающего ролика 0,75 кВт

Мощность серводвигателя цепной подачи 0,75 кВт

Мощность двигателя продольного ножа 1,5 кВт

Количество нагревательных трубок 5 снизу, 4 сверху, всего 9 шт.

Мощность нагревательной трубки 9 × 2 кВт = 18 кВт

Температура нагрева 100–150 градусов Цельсия (регулируется в зависимости от температуры окружающей среды)

Комплектация ножей: 1 поперечный нож ЧПУ фиксированная длина

Общая мощность оборудования 21 кВт

Сжатый воздух: P = 0,6–0,8 МПа

Компрессор не включен в стоимость

Габаритные размеры: Длина 3000 мм × Ширина 2200 мм × Высота 1600 мм

Вес: 1400 кг

Реле: Delixi

Электрические компоненты: Schneider

Пневмоцилиндр: Taiwan Airtac

Преимущества оборудования

Интегрированный отрезной нож обеспечивает резку без образования пыли и следов реза, не требуется система вакуумной очистки.

Срез сотовой бумаги после резки получается гладким.

Независимый сервоприводный механизм протяжки бумаги обеспечивает стабильную протяжку без замятий.

Оснащен передними и задними подающими прижимными роликами с управлением от серводвигателей, что обеспечивает более высокую точность подачи.

Нагревательные трубки мощностью 2 кВт: 4 сверху и 5 снизу, обеспечивают стабильную и более высокую внутреннюю температуру.
