Это целая линия по производству бумаги, тип цилиндрической формы, используйте макулатуру для вторичной переработки бумаги в качестве сырья. Готовая бумага представляет собой гигантский рулон крафт-бумаги, ширина бумаги нетто 1600 мм, производительность составляет 5 тонн в день.

Состав линии:

1.линия для производства целлюлозы;

2.машина для изготовления бумаги;

3.Машина для перемотки бумаги;

4.секция котла;

Потребность в воде, электричестве, паре

.Чистая вода и прозрачное водоснабжение

Требования: чистый, бесцветный, обесцвечивающий

Давление: 3 МПа, 2 МПа, 0,5Мпа

PH: 6~8

Параметр мощности：

Высокое напряжение: AC10000V± 10%

Низкое напряжение: AC380V / 220V± 10%

Частота: 50 Гц±1%

Давление пара в сушилке： рабочее давление: 0,3Мпа

сжатый воздух:

исходное давление: 0,6 ~ 0,7 Мпа

рабочее давление: ≤0,5 Мпа

требования к качеству：

1.прибор, использующий воздух: фильтрация, без масла, без воды

2.воздух для обслуживания станции: обычный сжатый воздух (после высыхания)

температура подачи пара: ≤35°C

Макулатура, например, старая картонная коробка, использованный гофрокартон, упаковочная коробка из коричневой бумаги.

Электричество около 300 кВт.ч

добавление воды 10 тонн

Уголь около 500 кг

Технические параметры бумагоделательной машины:

Выходная бумага: Гигантский рулон крафт-бумаги ;

Сырье: макулатура

Вместимость: 5 тонн/24 часа;

Net ширина бумаги: 1600 мм

Вес: 80-150 г/м2;

Ширина цилиндрической формы: 1950 мм;

Расстояние от центра подшипника до центра: 2400 мм;

Расчетная скорость: 80 м/мин;

рабочая скорость: 20 м/мин;

Способ привода: переменный ток, преобразование частоты, регулирование скорости, секционный привод;

Степень сухости бумагоделательной машины

Концентрация цилиндрической формы: 0,5－1,0％

Из цилиндрической формы ：12%~ 15% (±1%)

Из секции пресса: 40-45% (± 1%)

Перед машиной для намотки бумаги: 92%

Поперечная усадка: около 3,5-4%

Линия для производства целлюлозы:

Примечание: Каждое оборудование, имеющее мощность, будет включать в себя электродвигатель

1. Горизонтальный гидропульпер 1,2 м3/ 1 комплект

Производительность: 6 т/сут

Рабочая концентрация％: 3-5

30 кВт

измельчите макулатуру на мелкие кусочки, смешанные с водой

2 Пульповый насос. 1 комплект

Выход: φ80 мм

Скорость потока: 50 мм

Напор: 6 м

Мощность: 2,2кВт

транспортируйте суспензию к следующей машине

3 Поддон для осаждения песка

он может удалять тяжелые примеси в пульпе, такие как песок, мелкий камень и так далее.

4 Вибрационный конвейер1 комплект

Концентрация исходной пульпы: 0,5-0,8%

Производительность отверстий разного размера: 25 т/сут

Мощность3 кВт

Эта машина устанавливается на пульповый ящик. удалите легкие примеси, такие как металл, пластиковая пленка в пульпе. поток пульпы поступает в пульповый ящик

5 Толкатель φ500

Объем пульпового бассейна: 3.5X3.5X3.5=42 м3

концентрация ≥5％

Мощность:3 кВт

1 комплект

заставьте мякоть вращаться и не допускайте ее оседания, поддерживайте плотность мякоти равной

6 Пульповый насос C2

Выход: φ80 мм

Скорость потока: 55 мм

Напор: 25 м

Мощность 7,5кВт

1 комплект

Транспортируйте мякоть из пульпового ящика в следующую машину

7 Большой конический рафинер

Эффективность (т/сут): 12

Концентрация исходной пульпы: 2-5％

Давление подачи: 0,1-0,2Мпа

Мощность: 15 кВт

1 комплект

измельчите волокно до получения мелкого волокна

8 Сито для сгущения

Размер: 4мХ2м

отфильтруйте сточные воды, промойте пульпу, чтобы получить чистое волокно, улучшите плотность пульпы.

9 Толкатель φ500

(Объем пульпового бассейна: 3.5X3.5X3.5=42 м3

концентрация ≥5％

Мощность: 3 кВт

1 комплект

заставьте мякоть вращаться и не допускайте ее оседания, поддерживайте плотность мякоти равной

10 Пульповый насос

Выход: φ80 мм

Скорость потока: 50 мм

Напор: 6 м

Мощность: 2,2кВт

1 комплект

Транспортируйте мякоть из пульпового ящика в следующую машину

11 Сито для сгущения

размер: 4мХ2м

1 комплект

отфильтруйте сточные воды, промойте мякоть, чтобы получить чистое волокно, улучшите плотность мякоти.

12 Толкатель φ500

Объем пульпового бассейна: 3.5X3.5X3.5=42 м3

концентрация ≥5％

Мощность: 3 кВт

1 комплект

заставьте мякоть вращаться и не допускайте ее оседания, поддерживайте плотность мякоти равной

13 Пульповый насос

Выход: φ80 мм

Скорость потока: 50 мм

Напор: 12 м

Мощность 4 кВт

1 комплект

Транспортируйте мякоть из пульпового ящика в следующую машину

14 двухдисковый рафинер диаметром φ330 мм

Эффективность: 15 т/сут

Концентрация притока: 2-5％

Давление на входе: 0,1-0,2Мпа

Мощность: 22 кВт

1 комплект

Измельчите мякоть, сделайте мякоть более мягкой и превратите ее в тонкое волокно.

15 двухдисковый рафинер диаметром φ330 мм

Эффективность: 15 т/сут

Концентрация притока: 2-5％

Давление на входе: 0,1-0,2Мпа

Мощность: 22 кВт

1 комплект

Измельчите мякоть, сделайте мякоть более мягкой и превратите ее в тонкое волокно

16 Сито для сгущения

Размер: 4мХ2м

1 комплект

фильтрует сточные воды, промывает мякоть, чтобы получить чистое волокно, улучшает плотность мякоти.

17 Толкатель φ500

Объем пульпового бассейна: 3.5X3.5X3.5=42 м3

концентрация ≥5％

Мощность: 3 кВт

1 комплект

заставьте мякоть вращаться и не допускайте ее оседания, поддерживайте плотность мякоти равной

18 Пульповый насос

Выход: φ150 мм

Скорость потока: 130 мм

Напор: 5 м

Мощность: 3 кВт

1 комплект

Транспортируйте мякоть из пульпового ящика в следующую машину

19 Система контроля концентрации пульпы, часть 1

Мощность 2,2кВт

1 комплект

Контролируйте концентрацию пульпы

20 Толкатель φ500

Объем пульпового бассейна: 3.5X3.5X3.5=42 м3

концентрация ≥5％

Мощность: 3 кВт

1 комплект

заставьте мякоть вращаться и не допускайте ее оседания, поддерживайте плотность мякоти равной

21 Пульповый насос

Выход: φ50 мм

Скорость потока: 22 мм

Напор: 15 м

Мощность: 2,2кВт

Транспортируйте мякоть из пульпового ящика в следующую машину

22 Система контроля концентрации пульпы, часть 2

Мощность: 0,2кВт

1 комплект

Контролируйте толщину бумаги (gsm)

23 Пульповый насос

Выход: φ80 мм

Расход: 60 м3

Напор: 3-5 м

Мощность: 11 кВт

1 комплект

Транспортируйте пульпу к следующей машине

24 осушитель

производительность одиночного потока ≥15 м3/ч

1 комплект

Снова отфильтруйте примеси в мякоти

25 GM0.6m3 Напорный экран притока

Рабочая концентрация: 0,15-1%

Давление на входе: ≈0,4Мпа

Производительность слота: 45 т/сутки

Мощность: 7,5кВт

1 комплект

Отфильтруйте примеси снова, тем временем, сохраняйте концентрацию пульпы равной, и сделайте волокно однородной суспензией, хорошая пульпа поступает в бумагоделательную машину для производства бумаги

26 Пульповый насос

Выход: φ80 мм

Скорость потока: 50 мм

Напор: 6 м

Мощность: 2,2кВт

1 комплект

Транспортируйте крупнозернистую пульпу обратно на вибрационный грохот для повторной обработки

Общая мощность: 148,8 кВт

Секция бумагоделательной машины:

Макет бумагоделательной машины выглядит следующим образом:

Проволочная секция цилиндрической формы + ролик для отжима воды + пресс-секция + сушильная группа + каландровая машина + машина для сверления бумаги + машина для перемотки.

Подробное введение основных частей бумагоделательной машины:

1 Часть цилиндрической формы

Функция: формируя влажную бумагу, удалите воду с влажного бумажного листа. полагайтесь на силу тяжести и всасывания, вода в пульпе будет вытекать из сетки, в течение

периода обезвоживания пульпы, в то же время, волокно и наполнитель сформируют влажный бумажный лист.

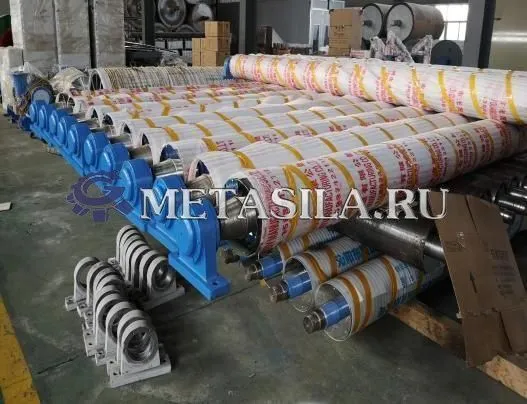

1.1 Рулон

Кол-во: 1 комплект

Размер: Ф380мм×1950мм×2400мм

Материал: стальная труба, покрытая резиной

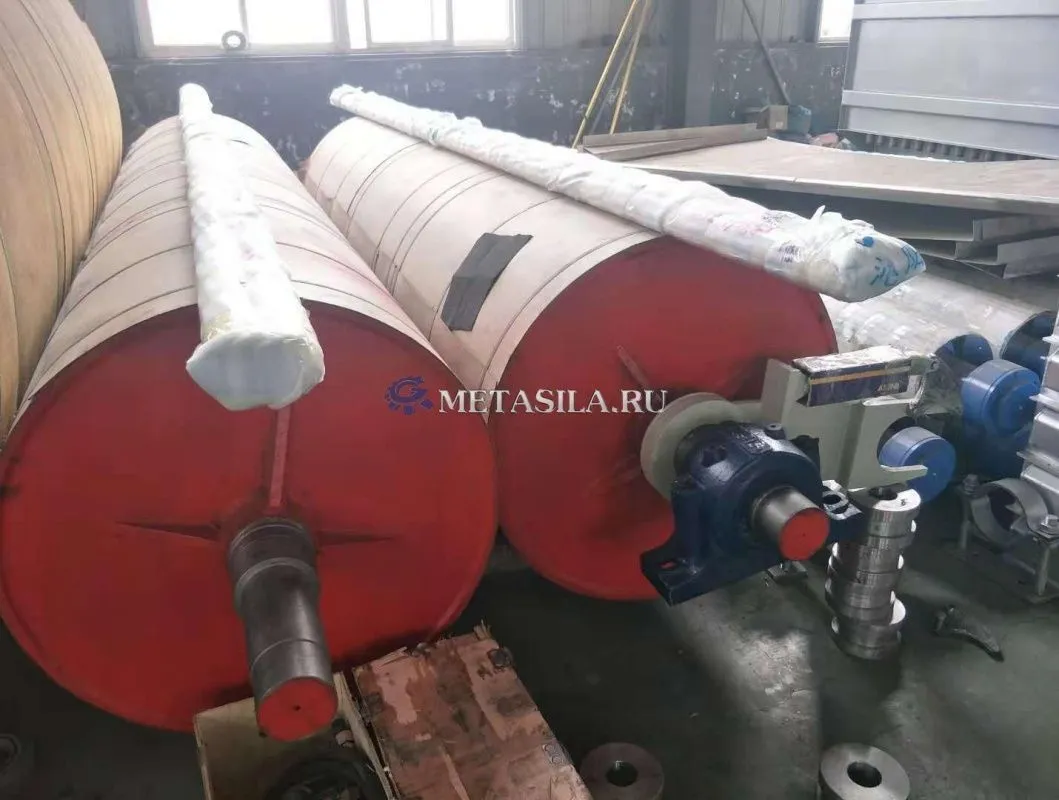

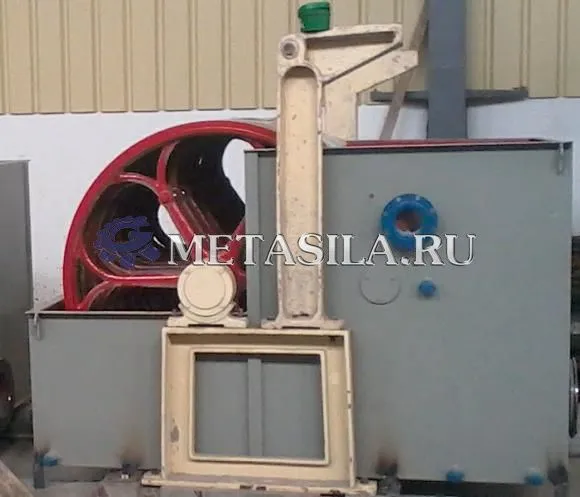

1.2 Цилиндрическая форма

Кол-во: 2 комплекта

Размер: Ф1250мм × 1950мм × 2400мм цилиндрическая форма,

материал: Сетка со спицами изготовлена из чугуна

Обертка изготовлена из нержавеющей стали

Вал изготовлен из толстой бесшовной стальной трубы толщиной 12 мм

Головка вала изготовлена из стали 45#

1.3 раскладное устройство

Кол-во: 2 комплекта

Размер: Ф380мм×1950мм×2400мм

Материал: Корпус ролика: Он изготовлен из стальной трубы.

Поверхность ролика покрыта резиной, твердость составляет 38°±2.

Подъемное устройство: Подъемник для наддува баллона

1.4 всасывающая коробка:

Кол-во: полные комплекты

Тип: Изготовлен из высокомолекулярного полиэтилена

Всасывающая коробка работает вместе с проволокой для формования цилиндров, всасывает и удаляет воду.

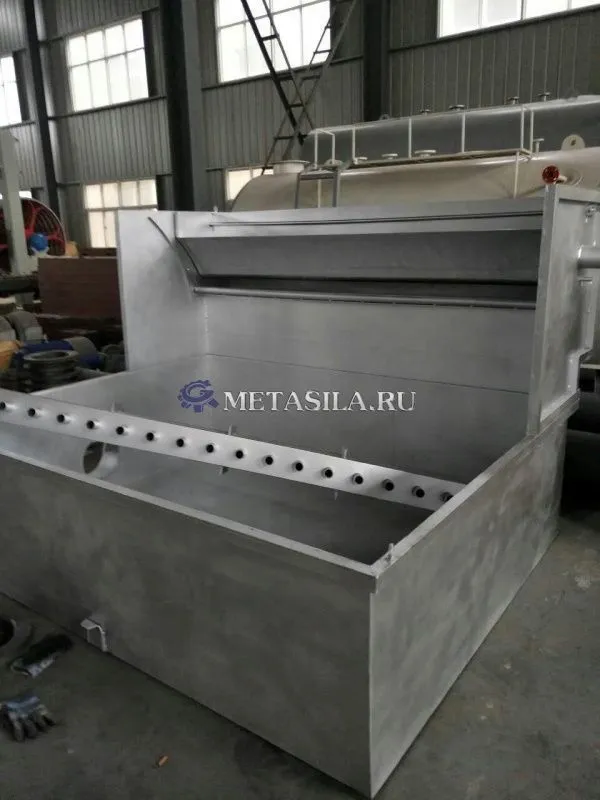

1,5-цилиндровая рама пресс-формы:

Кол-во: полные комплекты

Каркас цилиндрической формы сварен из профилированной стали толщиной 10 мм.

1.6 Моечное устройство

Кол-во: полные комплекты

Введение: Формирователь давления для распыления пульпы адаптирует тип водяного прессования.

распылительная трубка из нержавеющей стали. керамическая износостойкая насадка.

1.7 каркас:

Кол-во: полные комплекты

Материал: Рама корпуса - чугунное литье. материал - HT200.вертикальная стойка (400 мм). Высота поперечной балки сушилки составляет 400 мм.

2 Отжим воды раскатайте и отожмите детали

Функция: удалите воду с влажного бумажного листа.

2.1 ролик для отжима воды

Кол-во: 2шт

Размер: Φ260mm

Спецификация: резиновый ролик., корпус ролика изготовлен из чугуна, покрытого резиной, твердость резины составляет “A” 95 ° ± 2.

2.2 Нажимная часть

2.2.1 прижимной ролик

Кол-во: 1 шт.

Размер: Φ400mm

Спецификация: корпус ролика выполнен из натурального камня, поверхность полируется. Носик шпинделя выполнен из Сталь 45 #. Наконечник шпинделя изготовлен из стали 45#.

2.2.2 прижимной ролик, резиновый ролик

Кол-во: 1 шт.

Размер: Φ400mm

Спецификация: корпус ролика изготовлен из чугуна, покрытого резиной, твердость резины “A” 95 ° ± 2

пневматическое управление

2.3 Скребок

Кол-во: 2 комплекта

Спецификация: Скребок верхнего прижимного ролика: корпус скребка изготовлен из чугуна (HT250), держатель ножа типа K35, нож T8, самонагружающийся прижимной механизм, скребок с ручным подъемом. 1 комплект

2.4 Регулировка плотности

Кол-во: 1 комплект

Спецификация: рука может регулировать натяжение обеих сторон войлока, она оснащена

дистанционным устройством.1 комплект

2.5Направляющий ролик

Кол-во: полные комплекты

Спецификация: корпус ролика изготовлен из паяных стальных труб, оснащен корпусом подшипника и опорой корпуса подшипника.

2.6 Распылительная труба высокого давления

Кол-во: 1 комплект

Спецификация: возвратно-поступательный движущийся тип (будет разработан электрический или пневматический тип), подача воды составляет 0,5-1,5 МПа, материал распылительной трубы - нержавеющая сталь SUS304.

2.7 Веерообразная движущаяся распылительная труба

Кол-во: 1 комплект

Спецификация: возвратно-поступательный движущийся тип (будет разработан электрический или пневматический тип), подача воды составляет 0,2-0,3 МПа, материал распылительной трубы - нержавеющая сталь SUS304. 1 комплект

2.8Рама основной части пресса

Кол-во: полные комплекты

Профилированная сталь, покрытая нержавеющей сталью.

2.9 Крепежные элементы - это болты из нержавеющей стали между прижимной частью, остальные крепежные элементы - оцинкованные болты или болт A3.

3 Сушильная секция

Функция: сушилка удалит воду из бумажного листа. улучшит прочность и гладкость бумаги.

3.1 Сушилка:

Размер: ɸ1500 мм

Компонент: наборы сушилок

Спецификация: Твердость поверхности сушильного цилиндра равномерна, поверхность гладкая.

подшипник сушильной банки является антифрикционным подшипником, на поверхности цилиндра сушилки нет заплаты, твердость по шору сушильной банки составляет более 210°.

Материал: чугун с шаровидным графитом

Материал корпуса цилиндра: HT250

Степень твердости: HB 190-220

Максимальное рабочее давление: 0,3 Мпа

Испытательное давление воды: 0,6 МПа"

Подшипник сушилки: оба конца оснащены подшипником и корпусом подшипника

3.2 Соединители для конденсации пара и воды

кол-во: 2 комплекта

Примечание: разъем для подачи пара и конденсата на стороне привода

Тип сифона: стационарный

Дренажная водопроводная труба: низкоуглеродистая сталь

3.3 Сенсорный ролик и ролик заднего цилиндра

3.3.1 Размер сенсорного ролика

Кол-во: 1 комплект

Размер: Ф400мм×1950мм×2400мм

Спецификация: резиновый ролик, корпус ролика изготовлен из чугуна, покрытого резиной, твердость резины составляет “A” 95 ° ± 2

3.3.2 Ролик заднего цилиндра

Кол-во: 1 комплект

Размер: Ф400мм×1950мм×2400мм

Оба ролика резиновые, корпус ролика выполнен из чугуна, покрытого резиной, твердость резины “A” 95°±2

3.4Направляющий ролик

Кол-во: полные комплекты

Спецификация: корпус ролика изготовлен из паяных стальных труб, оснащен корпусом подшипника и опорой корпуса подшипника.

3.5 Скребок

Кол-во: полные комплекты

Спецификация: самонагружающийся пресс, ручной подъемный скребок.

3.6 Плотность

Кол-во: полные комплекты

Спецификация: рука может регулировать плотность обеих сторон или одной стороны войлока, она оснащена дистанционным устройством.

3.7 Вытяжной колпак и осевой вентилятор

Вытяжной колпак представляет собой полуоткрытый колпак

материал: Пластина из алюминиевого сплава, толщина 1 мм, поверхность рифленая. внутренняя часть верхней пластины - пластина из алюминиевого сплава, толщина 1 мм, внешний слой - пластина из алюминиевого сплава, толщина 1 мм, изоляционный слой - пластина из стекловолокна, толщина 60 мм.

Осевой вентилятор установлен на вытяжном колпаке.

Вытяжной колпак позволяет избежать потери тепла, осевой вентилятор отводит влажный воздух / пар. Будет регулировать открытие и закрытие клапана воздуходувки для контроля теплопотерь. это управление требует ручного управления.

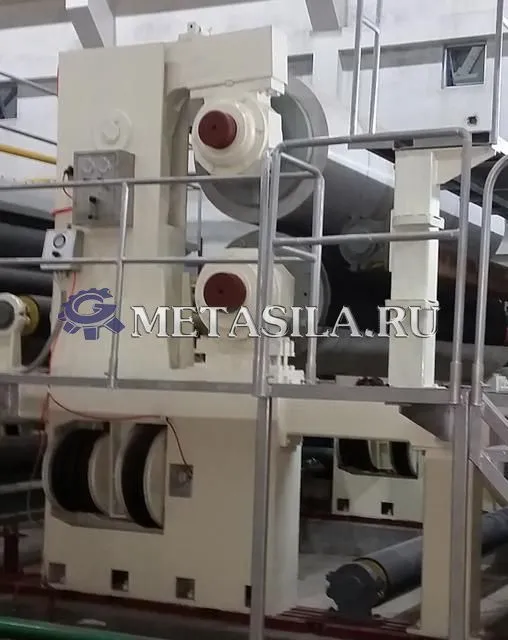

4 Каландровая машина

Функция: придайте бумаге большую гладкость, плотность и глянец, а также обеспечьте равномерность толщины бумаги в каландровой машине

Кол-во: 1 комплект

Размер: ɸ400 мм/ɸ400 мм

Способ добавления пресса: пневматический тип;

Спецификация: машина 1set с 2 роликами, чугун, верхний валок ɸ400 мм, нижний валок ɸ400 мм.

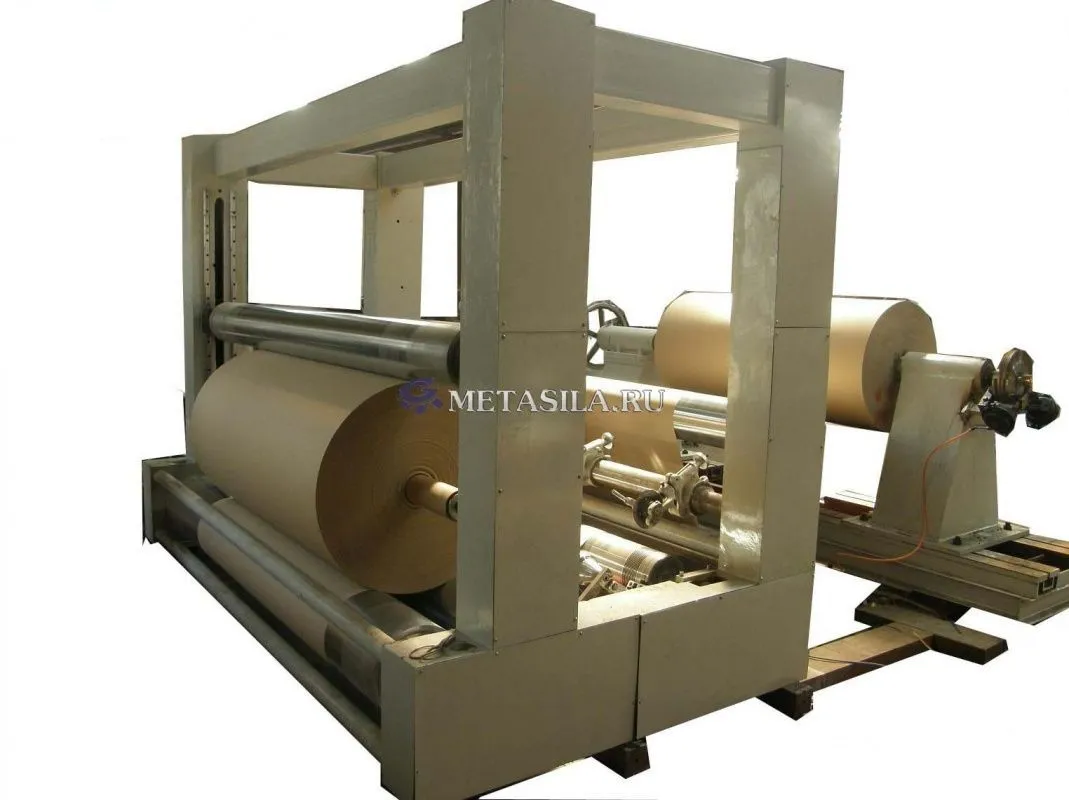

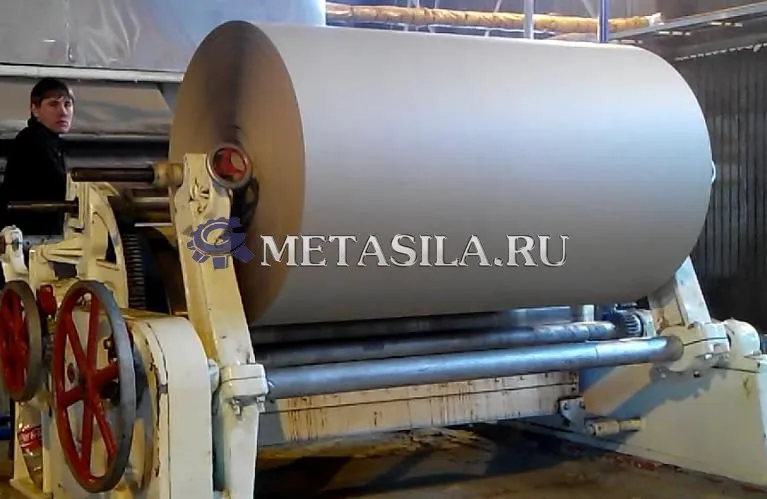

5 Машина для намотки бумаги

Функция: намотайте готовую бумагу в большой гигантский рулон

5.1 Машина для намотки бумаги

Кол-во: 1 комплект 1 комплект.

Спецификация: охлаждающий цилиндр составляет ≈ 900 мм (чугун), рама сварена из стальной пластины и сочетается с чугуном, максимальный диаметр намотки составляет ≈ 1200 мм.

5.2 наматывающий ролик: 3шт

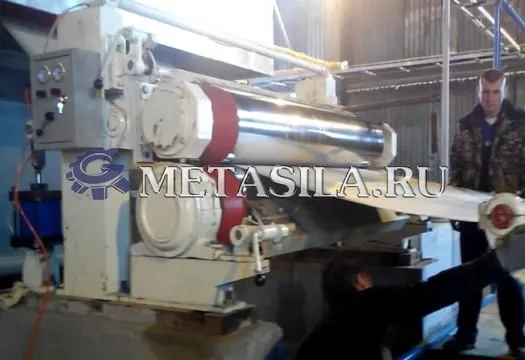

машина для перемотки бумаги диаметром 6 1575 мм

Плотность бумаги-основы: 80-150 г/м2

Ширина перемотки: 1600 мм

Максимальная ширина размотки: 1600 мм Минимальная: 300 мм

Скорость набора: 20 м/мин

Максимальный диаметр рулона бумаги-основы: 1200 мм

Максимальный диаметр готового рулона бумаги: ≈ 1200 мм

Стиль подбора: Верхний подбор

Опорный ролик: Ф300X2400

Межосевое расстояние подшипника: 2400 мм

Главный электродвигатель: 11 кВт

Ножевой блок: 2 комплекта

Краткое описание структуры:

Машина для перемотки в основном состоит из рамы машины, нижнего роликового устройства для перемотки бумаги, устройства для продольной резки, устройства для затягивания рулонной бумаги, приемного устройства, выталкивания бумаги устройство, приводное устройство, электронная система управления и другие компоненты.

7 Сжатие воздуха

7.1 Воздушный компрессор

Кол-во: 1 комплект

Спецификация: резервуар для хранения воздуха, компоненты пневматического сжатия, воздуховод, фильтр, рабочий стол

8 Основная часть

Вся опорная плита, Т-образный паз, начиная с формы цилиндра и заканчивая трансмиссией и рабочей частью намоточной машины, изготовлены из чугуна HT150, оснащены анкерными болтами, гайками, шайбами и крепятся с помощью утюга. Все плиты изготавливаются на основе местной термообработки, черновой обработки, чистовой отделки, фундаментной плиты для обеспечения прямолинейности и отсутствия деформации под напряжением.

9 Стол

От цилиндрической формы до устройства для намотки бумаги (механическая трансмиссионная часть опорной плиты, в отделе трансмиссии) на опорной плите со стороны трансмиссии и со стороны эксплуатации.

10 Механическая трансмиссия

Используя преобразователь частоты переменного тока, приводите деталь за деталью, каждая деталь состоит из 1 комплекта частотного двигателя переменного тока

Основная мощность бумагоделательной машины

1 Пресс-секция мощностью 11 кВт

2 Первая сушилка мощностью 7,5 кВт

3 Вторая сушилка 5,5 кВт

4 Каландровая машина мощностью 11 кВт

5 Машина для намотки бумаги мощностью 3 кВт

6 Машина для перемотки бумаги мощностью 11 кВт

7 осевой нагнетатель 7,5 кВт

8 13 вакуумный насос типа Roots 7,5 кВт

9 Воздушный компрессор мощностью 7,5 кВт

Общая мощность электродвигателя бумагоделательной машины 71,5 кВт

Секция котла:

Топливо: все виды угля, древесина, отходы сельского хозяйства

Номинальная производительность по испарению 2 т/ч

Номинальное давление пара 1,0МП

Номинальная температура пара 170/184℃

Температура подачи воды 20℃

Площадь обогрева 87,3 м2

Эффективная площадь - 3,7 м2

Расход топлива 270 кг/ч (уголь)

Тепловой КПД 80%

Вес 19 тонн

Габаритные размеры транспортировки котла 5,6 м×2,3 м×3,4 м (Д×Ш×В)

Общая мощность 19,65 кВт

Функция: котел нагревает воду для получения пара, подает пар в сушилку, сушит бумагу.

 Общая мощность этой производственной линии 239,95 кВт

В стоимость включены пуско-наладочные работы
