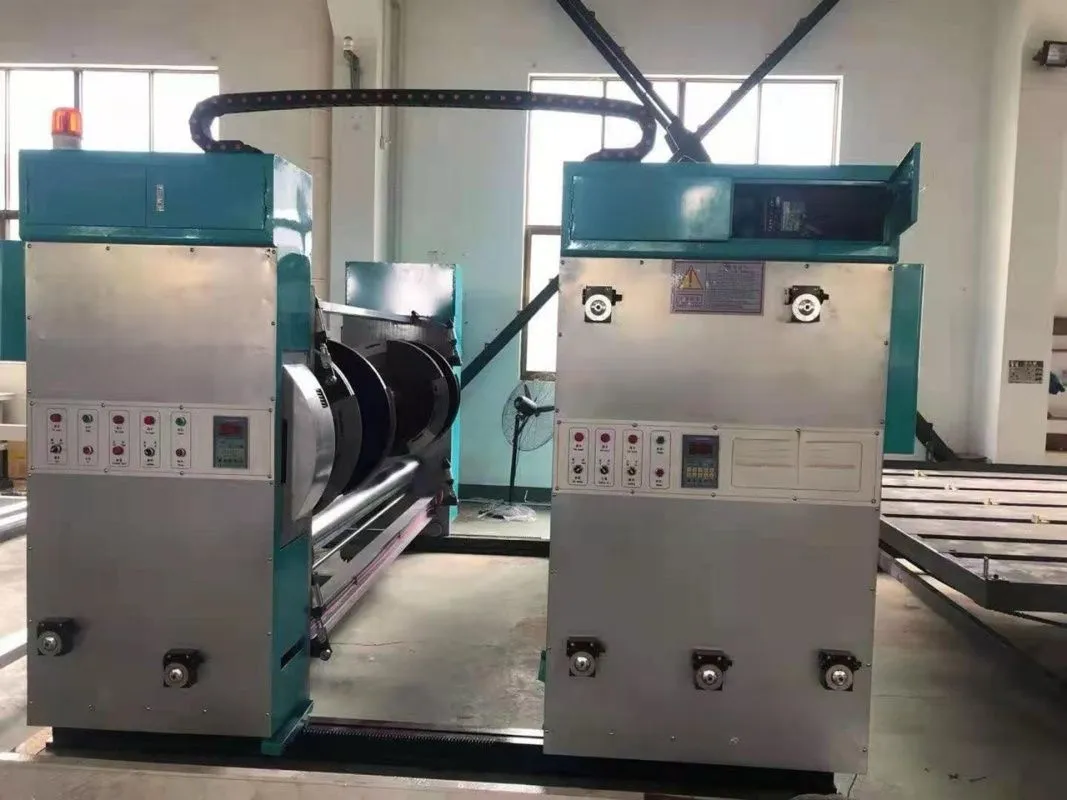

Основные технические характеристики:

Данный станок позволяет за один проход выполнить многоцветную печать картона, резку, биговку, обрезку, прорезку паза и другие операции. Оснащён механизмом автоматической подачи заготовки цепного типа, главный привод с частотным регулированием. Станок целиком управляется многофункциональной системой на базе ПЛК (программируемый логический контроллер) с цветным дисплеем, что обеспечивает удобство, высокую скорость и гибкость работы. Фазировка регулируется электрически через ПЛК. Зубчатые колёса трансмиссии изготовлены из высококачественной стали, закалены, зубофрезерованы. Станина выполнена из чугуна толщиной 50 мм и не подвержена деформации. Обработка отверстий производится на высокоточном крупногабаритном обрабатывающем центре, точность межцентрового расстояния отверстий может достигать ±0,01 мм. Станок оснащён системой электрического разведения и пневматической блокировки, отдельные модули соединены плотно, приводка при печати не сбивается. Машина обладает следующими характеристиками: точное совмещение красок, превосходное качество печати, удобство в эксплуатации и обслуживании, высокая степень автоматизации.

Печатный узел:

Печатный цилиндр

·         Внешний диаметр Ø800 мм (включая толщину формы).

·         Стальная труба с шлифованной поверхностью, покрыта твёрдым хромом.

·         Динамически сбалансирован для обеспечения плавного вращения.

Стальной анилоксовый вал

Внешний диаметр стального анилоксового вала составляет Ø215 мм. Толщина стенки 28 мм.

Стальная труба со шлифованной поверхностью, нанесённой растровой структурой, покрыта твёрдым хромом.

Динамически сбалансирован для обеспечения плавного вращения.

Линиатура стального анилоксового вала составляет 200-250 линий/см, на выбор.

Анилоксовый вал оснащён клиновой обгонной муфтой модульного типа, что удобно и быстро для дозирования и промывки краски.

Прижимной печатный валик

Внешний диаметр Ø156 мм, толщина стенки 25 мм.

Стальная труба со шлифованной поверхностью, покрыта твёрдым хромом.

Динамически сбалансирован для обеспечения плавного вращения.

Зазор прижимного печатного валика регулируется вручную с помощью градуированного диска, диапазон регулировки от 2,2 до 12 мм.

Верхний и нижний подающие валики

Верхний валик: толстостенная стальная труба внешним диаметром Ø99 мм.

Нижний валик: толстостенная стальная труба внешним диаметром Ø156 мм, со шлифованной поверхностью, покрытой твёрдым хромом.

Зазор между подающими валиками регулируется вручную с помощью градуированного диска, диапазон регулировки от 2,2 до 12 мм.

Резиновый валик

Внешний диаметр Ø200 мм.

Стальная труба с покрытием из износостойкой резины, динамически сбалансирована.

Резиновый валик специально профилирован (шлифовка по среднему и высокому участку) для хорошего эффекта передачи краски. Конструкция с планетарной зубчатой передачей.

Механизм регулировки фазы

Конструкция с планетарной зубчатой передачей.

Поперечное положение регулируется вручную.

Система автоматического возврата после очистки печатной формы в процессе печати.

Система циркуляции краски

Пневматический диафрагменный насос обеспечивает стабильную подачу краски, простое управление и обслуживание.

Фильтрующая сетка для краски удаляет примеси и разделяет краску и воду.

Фиксирующее устройство для печатной фазы

Автоматическое тормозное устройство пневмоцилиндрового типа.

При разведении секций станка или регулировке фазы тормозной механизм блокирует вращение секций, сохраняя исходное фиксированное положение шестерён.

Зубчатые колёса трансмиссии

Главная зубчатая передача
Материал: высококачественная сталь, цементация и закалка, зубофрезерованная обработка.

Бесшпоночная (натяжная) соединительная муфта
Используется соединение с натяжением, позволяющее соединить вал и шестерню без зазора. При использовании с большим крутящим моментом зазор отсутствует, монтаж и обслуживание более удобны. Обеспечивает высокую точность передачи на длительный срок, гарантируя точность совмещения при печати.

Основные технические параметры

Макс. размер печати 2300 x 2000 мм

Мин. размер обработки (Д x Ш) 500 x 600 мм

Макс. механическая скорость: 80 Листов/мин

Мощность главного двигателя 7.5 кВт

Точность совмещения красок 0.5 мм
