1 Стол для раскладки материала перед загрузкой в сварочный аппарат 1 единица

2 Сварочный аппарат шириной 3100 мм, 63 пары электродов.1 единица

3 Верхний бункер для поперечного материала, с шаговым двигателем 1 единица

4 Конструкция для протяжки сварной сетки, с кареткой и шаговым двигателем. 1 комплект

5 Шкаф управления с панелью управления, система управления с логистическим компьютером и сенсорным экраном. 1 единица

6 Станок для правки и резки стальной проволоки 2 комплекта

7 Станок для гибки 3D-ограждений 1 комплект

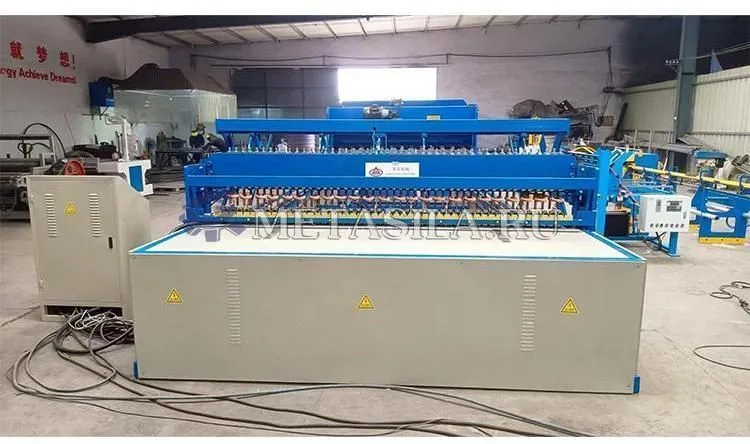

Сварочный аппарат для заборной сетки

Диаметр сварочной проволоки Φ3.0-6.0 (мм)

Расстояние между линейными проволоками регулируется на 50-250 мм

Расстояние между поперечными проволоками регулируется на 50-250 мм

Максимальная длина сетки 3100 мм

Максимальная ширина сетки 3100 мм

Количество точек сварки 63шт

Скорость сварки 80-90 раз/мин

Номинальное напряжение 380 В, 50 Гц, 3 фазы

Номинальная мощность 125 кВА*8 (система водяного охлаждения)

Главный двигатель 5,5 кВт (электродвигатель с электромагнитным тормозом)

Время сварки 10 мс-100 мс

Способ управления ПЛК + сенсорный экран

Режим давления Регулируемое давление пружины

Вес около 5,3 Т

Габаритные размеры 6100*4700*2200 мм

Внешний источник питания 380 В±5% 60 Гц, трехфазный,≦100м от шкафа управления.

Система водяного охлаждения: Чистая, от нейтральной до слабощелочной (ph: 7~8) вода, расход 5.12м3/ч, температура подачи 25~30℃.

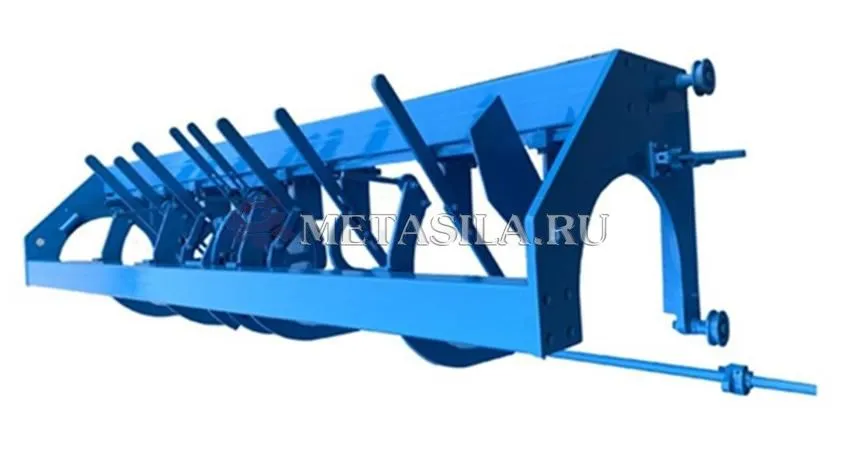

Автоматический электрический падающий бункер для поперечной проволоки:

Он в основном используется для автоматической подачи поперечных проводов серводвигателем, и он будет установлен со специальным переключателем контроля. Если нет провода для подачи, он автоматически подаст сигнал тревоги, затем работник может отрегулировать его, затем он может вернуться, чтобы продолжить производство. Это может значительно снизить отказ оборудования и частоту повреждения проволочной сетки.

Каретка для протяжки сварной сетки:

В основном используется для вытягивания сетки из одного отверстия в другое, приводимое в движение серводвигателем.

Шкаф управления работой (ПЛК + управление с сенсорным экраном и Вспомогательная ручка)

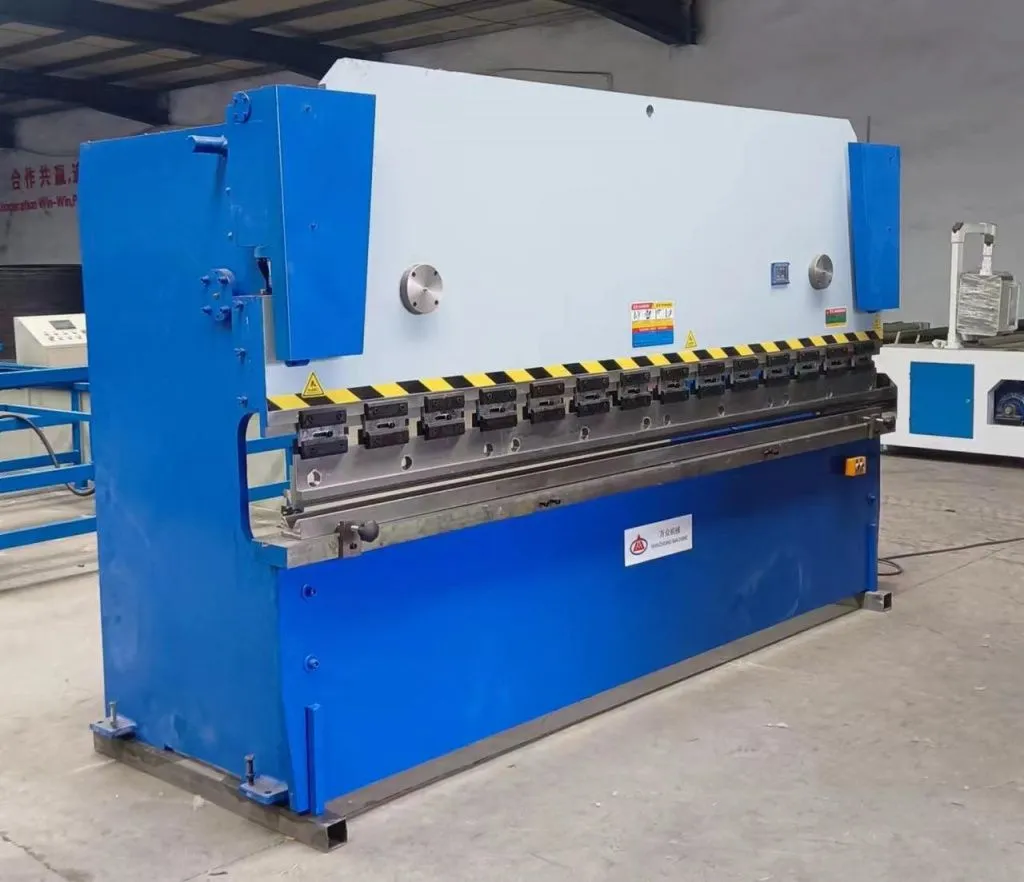

Станок для гибки 3D ограждений

Давление 63 Т

Номинальное давление 630 КН

Длина рабочей доски 3200 мм

Ширина рабочей доски 130 мм

Мощность 5,5 кВт

Скорость 1460 об/мин

Давление масляного насоса 32 МПа

Максимальное рабочее давление 26,5 МПА

Станок для правки и резки стальной проволоки

Диапазон диаметров проволоки 3,0-6,0 мм

Максимальная длина резки 4000 мм

Погрешность длины резки ± 1,0 мм

Двигатель для правки 2,2 кВт

Двигатель для резки 0,75 кВт

Рабочая скорость 30-40 м/мин

Система водяного охлаждения

Двигатель вентилятора 0,18 кВт

Расход воды 7,8 м3/ч

В сетчатом сварочном аппарате линейная проволока и поперечная проволока используют предварительно нарезанные провода, и поперечные провода будут сбрасываться из специального электрического бункера, приводимого в движение шаговым двигателем, один за другим автоматически, а линейные провода будут подаваться вручную.

Каждый сварочный трансформатор управляется с помощью одного микрокомпьютера, что обеспечивает более интеллектуальное управление сварочным давлением за один раз. Контроллер подключается к сенсорному экрану, и есть возможность установить сварочный ток и время сварки на сенсорном экране, что очень удобно.

Оборудован устройством для проверки линии и поперечной проволоки. Когда поперечная проволока не может надлежащим образом упасть или поперечной проволоки нет, машина автоматически остановится, что значительно предотвратит появление брака.

Этот сварочный аппарат для сетки забора работает совместно с 3d-гибочной машиной для забора, чтобы завершить производство 3d-панелей для забора.

В стоимость включены:

Сварочный аппарат

Включая

Сварочный аппарат для основной сетки ограждения

Автоматический электрический падающий бункер для поперечной проволоки

Каретка для протяжки сварной сетки

Шкаф управления

Система водяного охлаждения

Станок для гибки 3D-ограждений 1 комплект

Станок для правки и резки стальной проволоки 2 комплекта

В стоимость включены пуско-наладочные работы

ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 50-55 ДНЕЙ
