Линия по производству тейпов D987F
Состав линии:

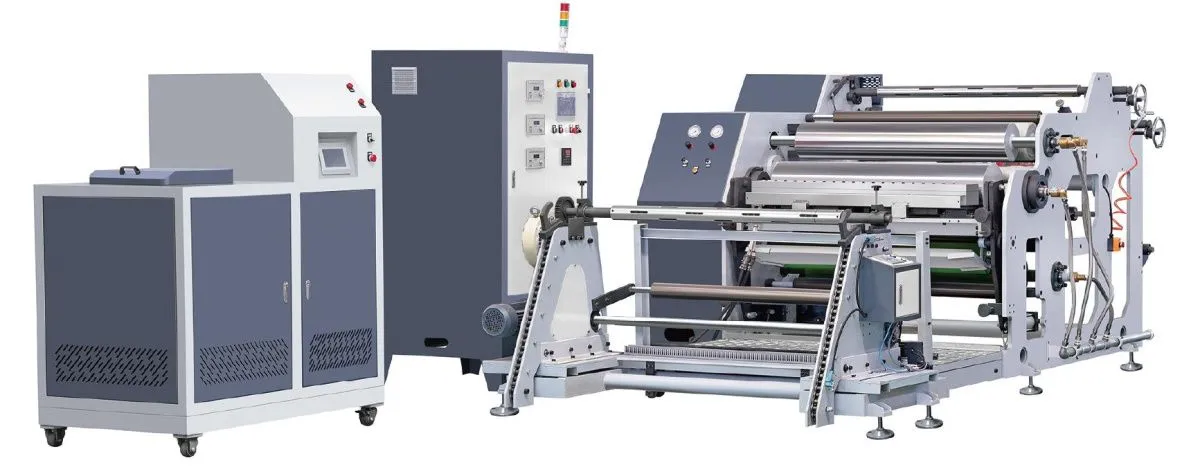

Машина для нанесения клеевого покрытия и ламинирования материала
Машина для продольной резки и перемотки тейпов
Описание:
Машина для нанесения горячего расплава и ламинации (1100мм) медицинских лент
Макс. ширина нанесения: 1100 мм;
Макс. скорость нанесения: 10–50 м/мин (фактическая скорость зависит от толщины слоя);
Нанесение щелевым дозирующим устройством
Плавильный аппарат для горячего расплава: 300 кг;
Водяной валик: 1 шт.
Водяной чиллер: 10 л.с.
Контроллер температуры пресс-формы: мощность нагрева 18 кВт

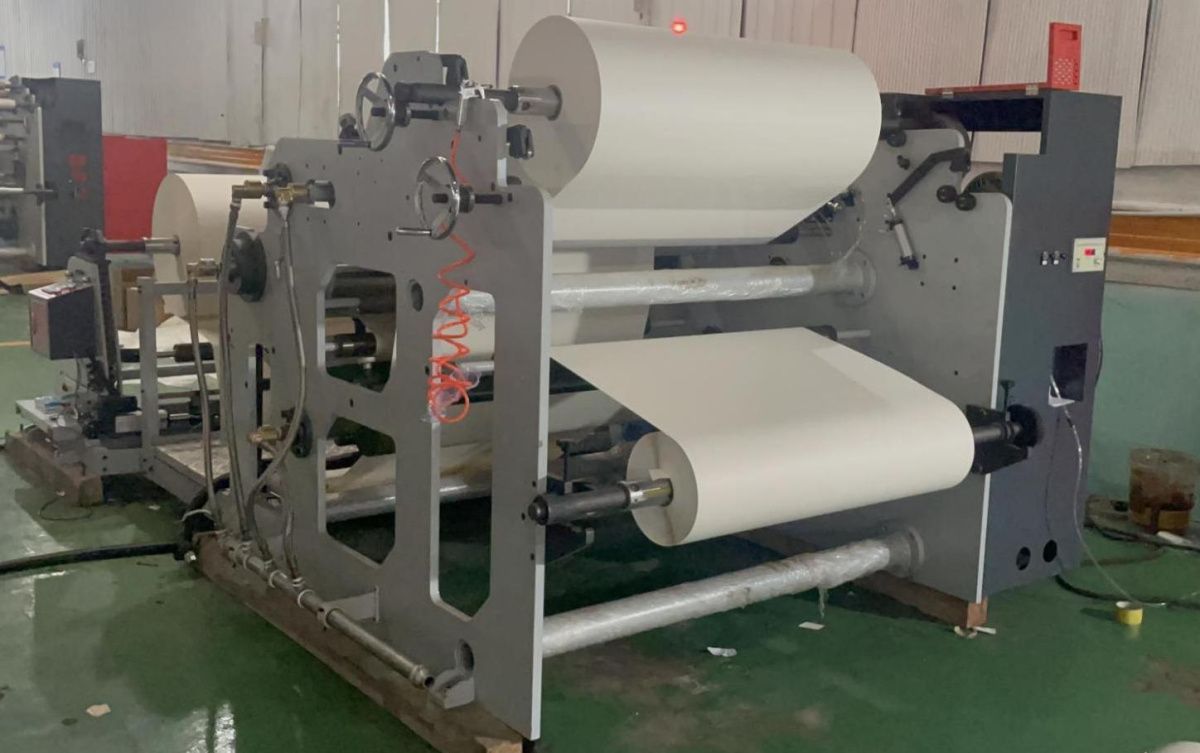

Машина для нанесения клеевого покрытия и ламинирования
Система нанесения покрытия
Разматывающее устройство
Плавильный аппарат для горячего расплава: 300 кг
Водяной гофрированный ролик
Напряжение 380 В / 50 Гц, 3 фазы
Установленная мощность 48 кВт (включая контроллер температуры формы)
Способ нанесения: Щелевое нанесение (сплошное, полосовое), нанесение с помощью водяного гофрированного валика
Подходящий материал: Четырехсторонняя растяжимая эластичная лента, нетканый материал, ацетат, спондекс, ПУ, ПЭ, силикон
Подходящий клей: Блочный термопластичный клей (горячего расплава)
Макс. скорость нанесения 50 м/мин (фактическая скорость зависит от толщины слоя)
Вес 7000 кг
Ширина нанесения 1100 мм
Вес нанесения 10–200 г/м²
Равномерность нанесения клея 60–150 г/м² ±4 г; 150–300 г/м² ±10 г
Ширина ролика 1200 мм
Диаметр размотки Ø1000 мм
Разматывающих устройств 2 шт.
Диаметр намотки Ø700 мм
Наматывающих устройств 1 шт.
Плавильный аппарат для клея 300 кг
Длина шланга подачи клея 3000 мм
Описание основных компонентов:
Рама. Первые разматывающие устройства изготовлены путем сварки квадратной стали, швеллеров и стальных листов, оснащены системой EPC и электрической загрузкой.
Защитный кожух привода изготовлен из нержавеющей сталью толщиной 1,2 мм (марка 304).
Основная конструкция машины состоит из стеновых панелей толщиной 80 мм и соединительных тяг. Стеновые панели обработаны с высокой точностью на портальном расточно-фрезерном центре с ЧПУ, а для сборки конструкции используются большие жесткие соединительные тяги, что обеспечивает эстетичный, высокожесткий и точный несущий каркас оборудования.

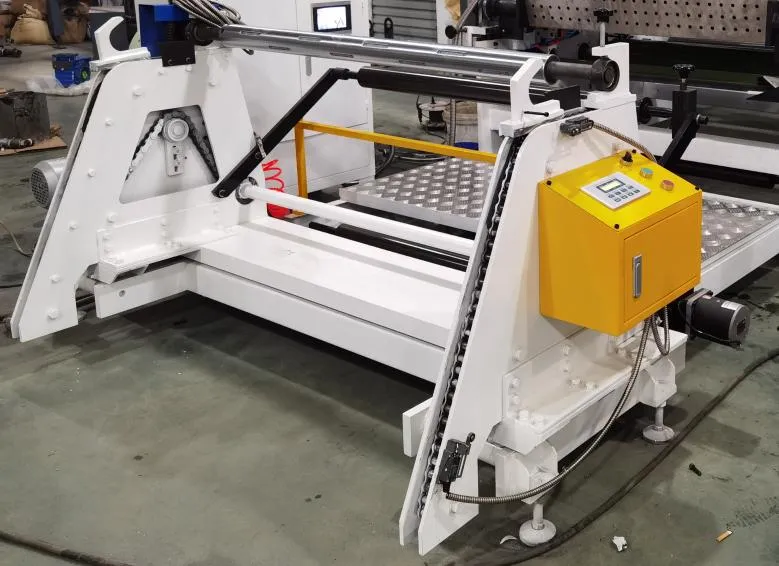

Первое разматывающее устройство:
Разматывающее устройство: Независимая одиночная станция × 1 шт., с электрической загрузкой
Двигатель 1,5 кВт
Тормоз на магнитной пудре 100 Н·м × 1 шт.
Автоматический контроллер натяжения 1 шт.
Пневмовал 3 дюйма × 1 шт.
Система EPC (электронного регулирования кромки) 1 шт.
Второе разматывающее устройство:
Устройство для разматывания, устанавливаемое на основную машину× 1 комплект
Двигатель мощностью 1,5 кВт, активный тяговый двигатель для управления без натяжения
Магнитный порошковый тормоз 50 Н·М×1 комплект;
Воздушный вал 3 ”×1 шт
Устройство для перемотки
Устройство для перемотки на одну станцию, 1 комплект
Магнитная порошковая муфта 100 Н·М×1 комплект
Автоматический регулятор натяжения 1 комплект
Воздушный вал 3 ” × 1 шт
Длина перемотки может регулироваться автоматически или вручную.
Резервуар для горячего расплава клея 300 кг
Рама изготовлена методом сварки из швеллерной стали, квадратной стали и стального листа толщиной 2,0 мм.
Плавильный бак выполнен из алюминиевого сплава методом литья, имеет двухслойную конструкцию с нагревом. Поверхность и внутренняя стенка обработаны тефлоном проницаемого типа (DuPont, США), что значительно снижает явление обугливания.
Применен внутренний нагрев.
Клеевой насос использует стойкий к высоким температурам дозирующий шестеренный насос (обеспечивает равномерный и стабильный выход клея).
Установлен внешний точный фильтр (двойная фильтрация).
Регулировка скорости клеевого насоса осуществляется через редуктор и частотный преобразователь.
Температура контролируется PID-системой, 3 зоны нагрева независимо управляются контроллерами температуры.
Макс. температура нагрева: 300°C
Мощность нагрева: около 12 кВт
Емкость: 300 кг
Двигатель: 2,2 кВт
Резиновый шланг (для подачи клея)
Материал: PTFE
Внутренний диаметр: 14 мм
Длина: 3000 мм
Сопротивление давлению: 60 кг /㎝2
Максимальная температура: 230 ℃
Мощность нагрева: 900 Вт
Минимальный радиус изгиба: 20 см

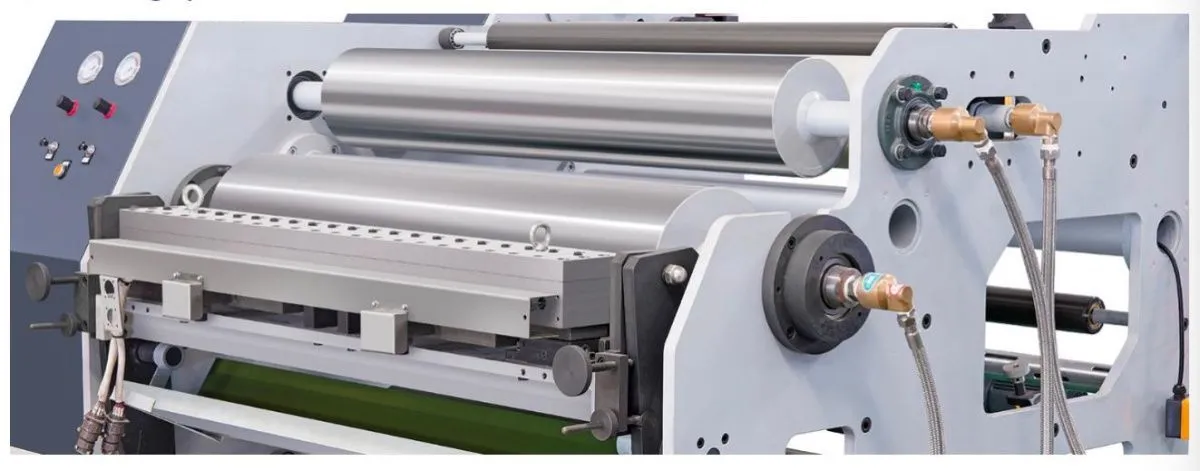

Система нанесения покрытия
Материал дозирующей головки: Жаростойкий, износостойкий и устойчивый к деформации сплав.
Мощность нагрева дозирующей головки 10 кВт
Клеевой (резиновый) валик нанесения Ø215 мм × 1200 мм × 1 шт., импортный силиконовый валик, стойкий к высоким температурам, толщина силикона 10 мм, оснащен двумя вращающимися соединениями для водяного охлаждения (вход/выход), отбалансирован.
Водяной гофрированный валик Ø215 мм × 1200 мм × 1 шт., стальной валик, оснащен двумя вращающимися соединениями для водяного охлаждения (вход/выход), отбалансирован.
Прижимной резиновый валик ламинации Ø215 мм × 1200 мм × 1 шт., импортный силиконовый валик, стойкий к высоким температурам, толщина силикона 10 мм, оснащен двумя вращающимися соединениями для водяного охлаждения (вход/выход), отбалансирован.
Прижимной стальной валик ламинации Ø215 мм × 1200 мм × 1 шт., стальной валик, оснащен двумя вращающимися соединениями для водяного охлаждения (вход/выход), отбалансирован.
Электрическая комплектация:
Главный двигатель: 2.2 кВт × 1 шт., бренд Dongbang
Преобразователь частоты (Driver): 2.2 кВт × 1 шт., бренд Inovance
Двигатель клеенаносной системы: 1.5 кВт × 1 шт., бренд Dongbang
Преобразователь частоты для клеенаносной системы: 1.5 кВт × 1 шт., бренд Inovance
Двигатель размотки: 1.5 кВт × 2 шт., бренд Dongbang
Преобразователь частоты размотки: 1.5 кВт × 2 шт., бренд Inovance
Переключатели-ручки: несколько шт., бренд CHNT (Chint)
Сенсорная панель (Touch screen): бренд Kunlun (известный китайский бренд)
Пневмоцилиндры (Cylinder): бренд AirTac (тайваньский бренд)
Покупателем должны быть подготовлены:
Воздушный компрессор
Подача охлаждающей воды: температура ниже 30°C, расход воды 18 м³/мин
Подача сжатого воздуха: давление 0,6–0,8 МПа
Смазочные масла, необходимые для оборудования (гидравлическое масло 32#, трансмиссионное масло N220)
Монтажные элементы и опоры для трубопроводов, необходимые для специальной планировки во время установки
Чиллер (охладитель жидкости)

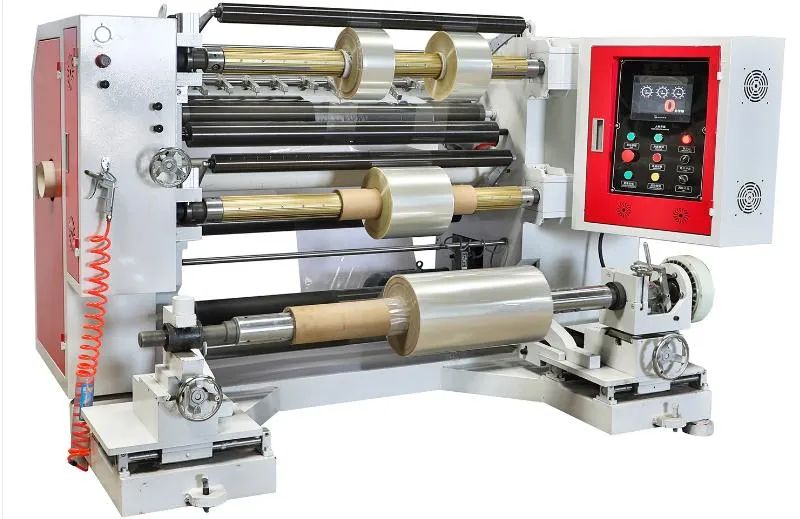

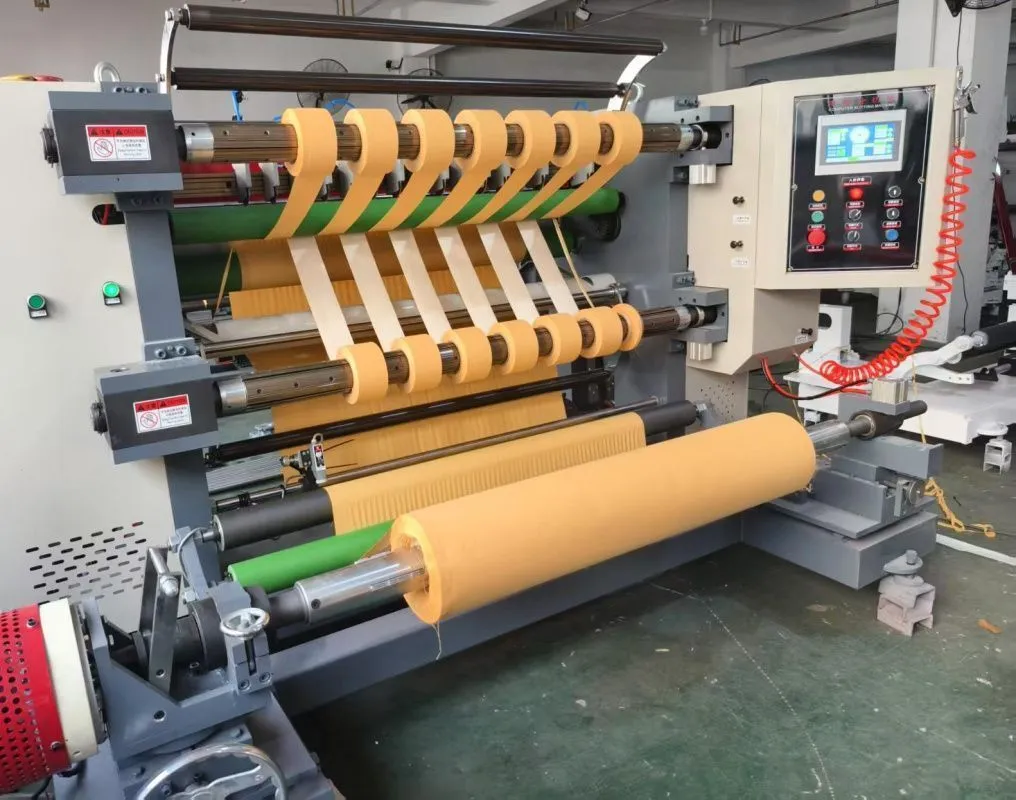

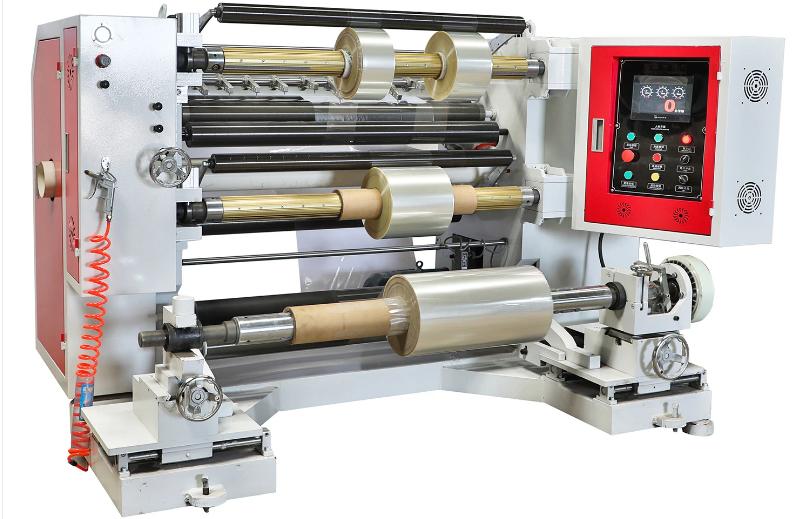

Вертикальная машина для продольной резки и перемотки тейпов
Данная машина предназначена для продольной резки медицинских лент, осуществляет разрез кромки в процессе производства, выполняет разделение на полосы и другие операции в соответствии с различными потребностями к материалу.
Машина оснащена программируемой системой управления на базе ПЛК; автоматическое управление натяжением осуществляется через ПЛК.
Операция через сенсорный человеко-машинный интерфейс, централизованный дисплей и управление такими параметрами, как рабочее состояние, скорость, натяжение.
Конструкция с кнопкой «Пуск/Стоп» реализует согласованное управление включением/выключением натяжения; перед запуском машины требуется ввести лишь несколько простых параметров, таких как толщина и диаметр сырья, скорость и т.д., вся дальнейшая работа выполняется автоматическим расчетом на компьютере. ПЛК позволяет реализовать функции подсчета метража при перемотке, предустановки метража для автоматической остановки и автоматической остановки при окончании размоточного рулона.
Главный двигатель оснащен частотным регулированием скорости.

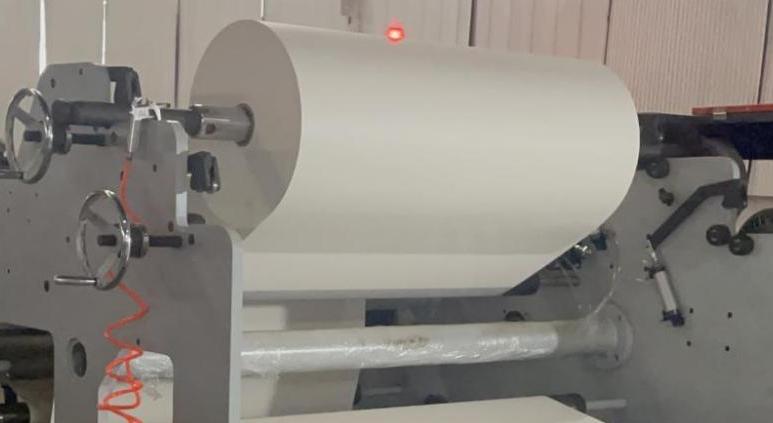

Размотка осуществляется с помощью пневмовала; весь вал может быть разобран, один его конец является поворотным. На первом размоточном устройстве установлена фотоэлектрическая система E.P.C.

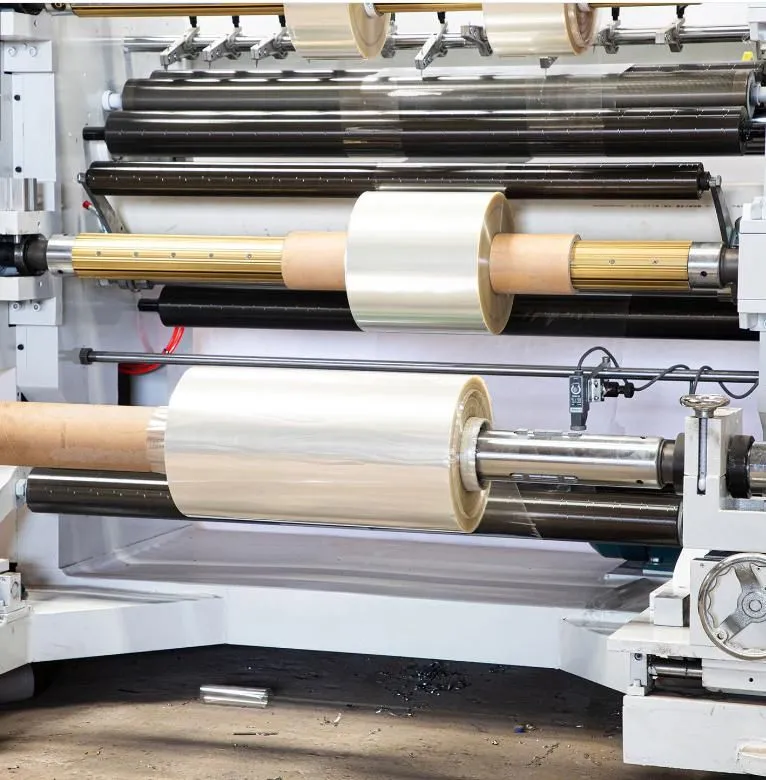

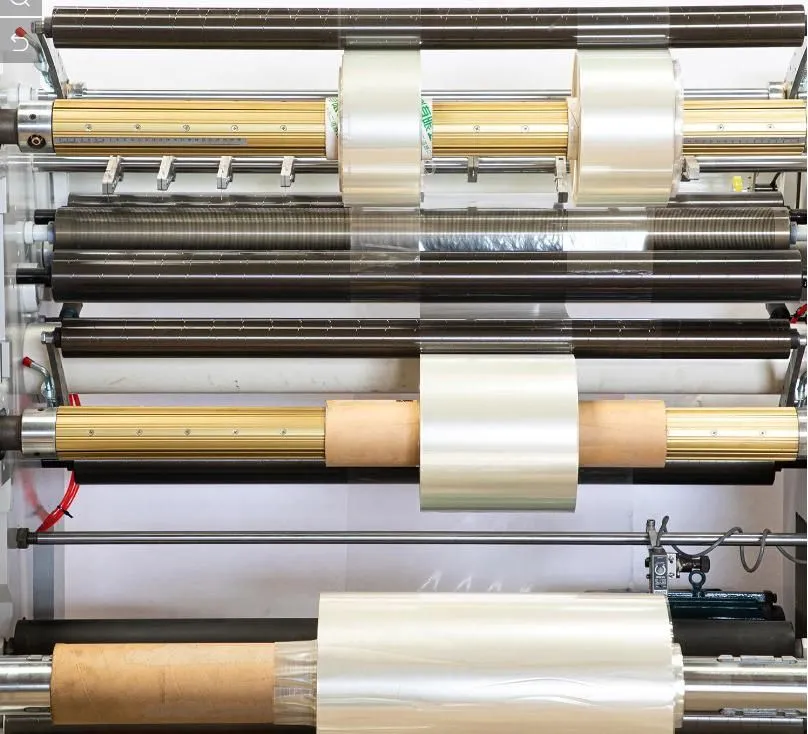

Как верхняя, так и нижняя перемотка используют пневмовалы с прижимными роликами. Валы перемотки имеют один поворотный конец для удобства разгрузки, оснащены тяжелой вращающейся конструкцией (не карданный вал), которая является долговечной. Валы фиксируются пневматически.
Перемотка осуществляется с помощью высококачественной внешней магнитной порошковой муфты с быстрым охлаждением. Передача на магнитную порошковую муфту осуществляется синхронным ремнем.
Обрезки от резки выдуваются мощным вентилятором через трубку для рециркуляции с правой стороны машины.
Все направляющие ролики изготовлены из высокозакаленного алюминиевого сплава и прошли статическую и динамическую балансировку.
Технические параметры:
Микрокомпьютерный автоматический контроллер: ПЛК с системой автоматического контроля натяжения
Ширина материального рулона: 1300 мм
Толщина разрезаемого материала: 20–300 г/м²
Макс. диаметр размотки: Ø 600 мм
Макс. диаметр перемотки: 2 × Ø 200 мм
Пневмовал размотки: Ø 74 мм × 1 шт.
Пневмовал перемотки: Ø 25 мм × 2 шт.
Точность резки: ± 0,5 мм
Точность коррекции: ± 0,5 мм
Скорость резки: 10–150 м/мин
Суммарная мощность: 5 кВт
Главный двигатель: 4 кВт
Преобразователь частоты: 4 кВт
Дисковые ножи: 8 комплектов
Рабочее напряжение: трехфазная четырехпроводная сеть, 380 В, 50 Гц
Вес: 1500 кг
В стоимость включены пуско-наладочные работы
