Раздел 1. Процесс сбора и смешивания сырья

Высокоэффективный автоматический смеситель подачи с пневматической разгрузкой: (равномерно перемешайте материал) с низким расходом, пневматический ленточный смеситель, CV смешивания <5%.

Раздел 2. Процесс гранулирования

Гранулы могут быть 2-8мм.

Смешанный порошок с содержанием воды около 13% поступает в питатель из бункера ожидания, а затем поступает в мешалку. Он перемешивается смесительным стержнем и смешивается с паром для темперирования, чтобы улучшить температуру и влажность смешанного порошка. Порошок, попадающий в камеру прессования равномерно подается в две зоны прессования кольцевой формы с помощью центробежной силы. При сильном выдавливании прижимного ролика и кольцевой формы материал постепенно уплотняется, выдавливается в отверстие кольцевой формы и формируется в отверстии формы. Сформованный материал выгружается из отверстия формы в виде столбика, а затем разрезается резаком на требуемую длину.

Раздел 3. Процесс сушки

Раздел 4. Процесс охлаждения гранул и просеивания

Охладитель гранул высокой эффективности, он может охлаждать гранулы, использовать вибрационный просеиватель, затем конечный продукт для упаковки.

Раздел 5. Электрическая система управления

Она будет использоваться для контроля всего производственного участка, обеспечения бесперебойной работы и обеспечения непрерывности и безопасности процесса производства кормов.

Состав оборудования:

Раздел 1. Смешивание сырья, гранулирование

01 Круговой винтовой элеватор (Ф160)

1.Длина винтового подъемника 4,5 м

2.Грузоподъемность: 2-4 т/ч.

3.Привод: ременная передача, быстрый винтовой подъемник.

4.Изготовлен из бесшовной трубы Ф140 * 2 мм.

5.Мощность 2,2 кВт

6.Ручной подающий затвор для регулировки скорости подачи.

7.Включая загрузочный бункер и ручную вставную пластину, ременной привод.

02 Мешок для сбора пыли

Используйте для сбора пыли

03 Горизонтальный ленточный смеситель для подачи

1, Ручная подача; специально для кошачьего туалета

2, Эффективный объем 1;

3, скорость смешивания 3-6мин/партия 0,5 тонны/партия.

4, режим передачи: ременная передача с редуктором

5, мотор: Двигатель отечественного бренда.

6, ручной затвор выгружает подачу.

04 Арочный разрушитель. Предотвращает выгибание сырья

Раздел 2. Кормовая грануляторная мельница и процесс охлаждения и размягчения гранул

05 Круглый винтовой подъемник

1.Длина винтового лифта около 6 м.

2.Грузоподъемность: 2-4 т/ч.

3.Привод: ременная передача, быстрый винтовой подъемник.

4.Изготовлен из бесшовной трубы Ф163 * 2 мм.

5.Ручной подающий затвор для регулировки скорости подачи.

06 Бункер для гранулятора 2м

Использование: Храните достаточное количество сырья для кошачьего туалета, установите на питатель гранулятор, это может улучшить непрерывность производства

07 Мельница для производства гранул с кольцевой головкой

1.Размеры: 1.65*1.2*1.5 м, вес: 850 кг.

2.Производственная мощность: 1 т/ч, гранулы Ф2-6 мм.

3.Главный двигатель: двигатель подачи мощностью 22 кВт, 0,75 кВт, двигатель парового

кондиционера мощностью 2,2 кВт.

8.Кольцевая пресс-форма и прижимной ролик изготовлены из легированной стали.

08 ленточный конвейер

Функция: Отправьте материал в сушилку

L около 7 метров; содержит простой бункер.

09 сушилка

1.материал подавителя: алюминий толщиной 3 мм, 1,5 мм

2.Длина: 85000 мм Ширина: 500 мм

10 ленточный конвейер

Функция: Отправьте материал из сушилки

L около 7 метров; содержит простой бункер.

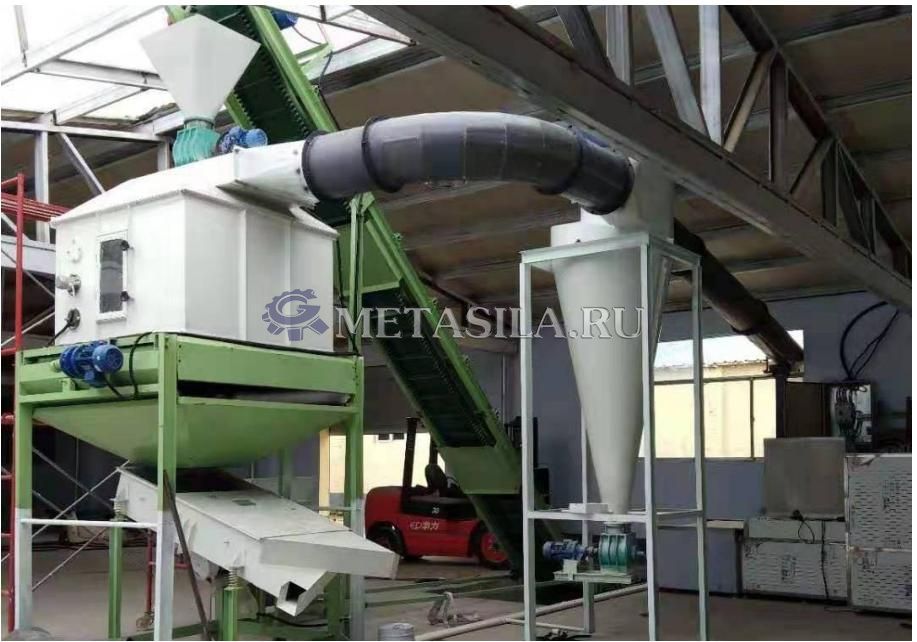

11 Охладитель гранул противоточного типа

1.Включая воздушный шлюз объемом 5 литров

2. эффект: охлаждение 6-15 мин, охлаждение до комнатной температуры + 3-5 ℃.

Включая воздушный шлюз

12 Вентилятор

Ротор подвергается испытанию на динамическую балансировку с помощью прокладки.

13 Циклон Ф700

14 Воздушный шлюз

15 Просеиватель гранул

Двухслойный просеиватель, изготовленный из стальной пластины толщиной 3 мм. производительность просеивателя гранул: 5 т/ч.

16 ленточный конвейер

Функция: Отправьте материал в упаковочную машину

L около 7 метров; содержит простой бункер.

17 Хранение готовой продукции

Буферный бункер

18 вакуумная упаковочная машина

Размер сумки 300X350

Общая мощность: 83,18 кВт

Занимаемая площадь: : 26 м * Ширина: 4 м * Высота: 5,5 м
