Линия по производству лакомства (палочек) для животных (100 кг/ч)
Линия по производству лакомства (палочек) для животных (100 кг/ч)

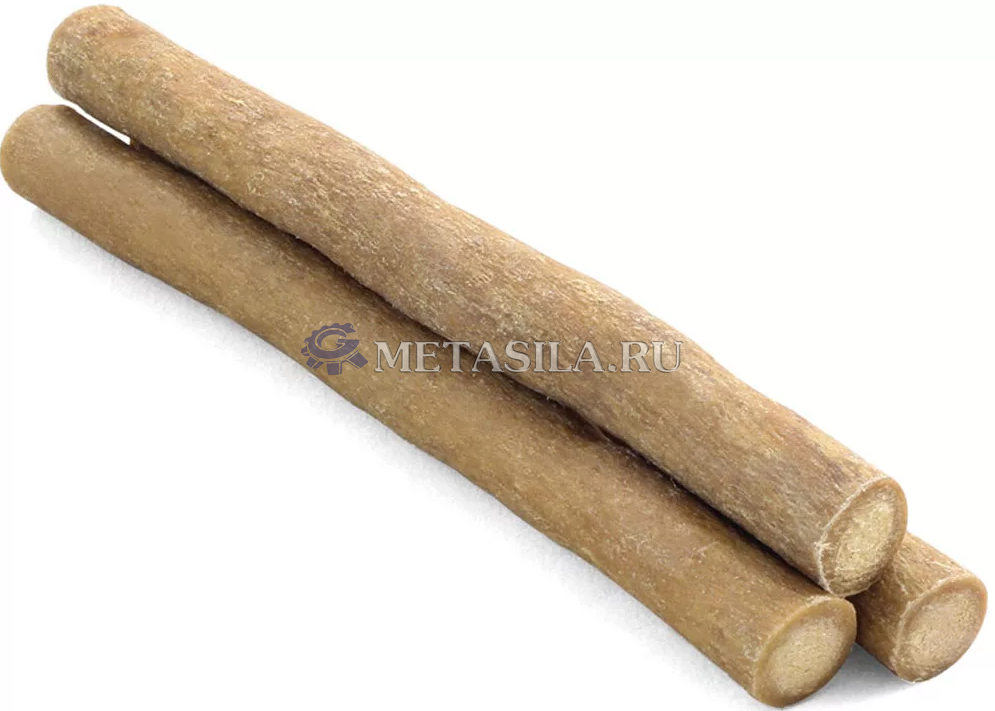

Образцы готовой продукции
Состав линии:
1 Миксер
Производительность: 40 кг/нагрузка
Мощность: 3 кВт
Размер бака: φ 470 x450 мм
Размер: 720 x 510 x 1050 мм
Мукомольный миксер используется для смешивания сырья, такого как кукурузная мука, рисовая мука, мука из рыбьих костей, мука из бычьих костей, с жидкостью и другими добавками.
Конструкция из нержавеющей стали, особенно детали, контактирующие с сырьем или продуктами;
Покрывает небольшую площадь, легко моется и стабильно работает.
2 Шнековый конвейер
Мощность вибрации: 0,03 кВт
Размер: 2900 x 1000 x 3100 мм
Шнековый транспортер используется для подачи материалов к питателю экструдера.
Конструкция из нержавеющей стали, особенно детали, контактирующие с сырьем или продуктами;
Материалы транспортируются герметичным роликом из нержавеющей стали в загрузочный бункер экструдера без выхода пыли;
Оснащен вибрационным просеивателем для стабильной и равномерной подачи материалов;
Простота очистки и эксплуатации; стабильная работа.
3 Экструдер
Производительность: 100 кг/час
Размер экструдера: 2850 x 900 x 2100 мм
Система подачи:
Мощность подачи: 0,75 кВт
Диаметр подающего шнека: 55 мм
Скорость подающего шнека: 0-150 об/мин
Привод и выдавливание
Мощность главного двигателя: 30 кВт
Длина основного винта: 2570 мм
Диаметр главного винта: 100 мм
Скорость главного винта: 0-250 об/мин
Зона нагрева: 5 зон
Мощность нагрева: 2 кВт x 7 = 14 кВт (7 нагревательных колец)
Одношнековый экструдер предназначен для непрерывного и автоматического желатинирования муки и крахмалов. После дозирования материалы обрабатываются одним шнеком, состоящим из секционных модулей для следующие функции: транспортировка вперед и назад, смешивание, приготовление и формование.
ПЛК и 10-дюймовый сенсорный экран с дружественным интерфейсом для управления всей линией, а не одним или двумя отдельными устройствами;
При возникновении неполадок в каких-либо деталях на сенсорном экране будет отображаться сигнал о неисправности;
Пароль можно установить на сенсорном экране, чтобы избежать каких - либо неправильных действий со стороны работников;
Конструкция изготовлена из углеродистой стали, а корпус крышки, смесительный бак и все детали, контактирующие с сырьем, изготовлены из нержавеющей стали;
Широкий ассортимент продукции можно приобрести в множество различных способов, и вы можете просто и быстро сконфигурировать различные штампы;
Два комплекта одношнекового экструдера могут работать вместе для производства двухцветных лакомств для домашних животных, также можно подключить скручивающее устройство для скручивания лакомств для домашних животных;
Использование непрерывного автоматического процесса обеспечивает большую производительность, чем при использовании традиционных систем, при экономии энергии и снижении затрат на управление;
Весь винт изготовлен из сплава 38CrMoAlA, и
Система управления:
Электрический шкаф
Размер: 630 x 470 x1740 мм
поверхность обрабатывается азотной обработкой, поэтому твердость может достигать 55 hrc, что является твердым и прочным материалом и имеет более длительный срок службы;
Бочка разделена на 4 температурные зоны, и каждая зона контролируется отдельно;
Система автоматического контроля температуры обеспечивает более прямой контроль температуры и более точный параметр;
Оснащен системой охлаждения wit для охлаждения цилиндра и шнека;
Шкаф управления имеет три вида защиты: защита от перегрузки, защита от перегрузки по току и защита от перегрева.
Приятный внешний вид благодаря обтекаемому моделированию.
4. Охлаждающий конвейер
Мощность привода: 0,37 кВт
Мощность вентилятора: 1200 Вт
Размер: 8000 x 400 x 1500 мм
Вес: 300 кг
Охлаждающий конвейер предназначен для охлаждения экструдированных жевательных закусок.
Вся машина изготовлена из нержавеющей стали.
Сверху имеется сетчатая лента, которая транспортирует экструдированную жевательную резинку вперед.
Для охлаждения экструдированной жевательной кости предусмотрены вентиляторы;
Скорость конвейера можно регулировать
5 Станок для резки
Длина резки: 10-250мм
Мощность: 1,5 кВт
Размер: 1200 x 1000 x 1200 мм
Автомат для резки предназначен для нарезки лакомств для домашних животных на требуемую длину.
Управляется ПЛК и сенсорным экраном для установки различной длины резки;
Имеется синхронный ремень для транспортировки лакомств для домашних животных, а также для выравнивания формы и размера;
Цилиндр для нажатия на лакомство для домашних животных, чтобы заставить его двигаться вперед , не сбиваясь с траектории;
Нож выполняет процедуру нарезки, как только проверяет поступление лакомств для домашних животных. Изменение частоты для реализации различной длины;
Когда крышка открыта, режущий аппарат перестает работать автоматически.
6 Подъемник
Мощность: 1,75 кВт
Скорость вращения: 85 об/мин
Вес: 200 кг
Размер: 5000 x 800 x 1200 мм
Подъемник - это конвейер, который используется для транспортировки сырья к следующему оборудованию.
Конструкция из нержавеющей стали, особенно детали, контактирующие с сырьем или продуктами;
Конвейерная лента изготовлена из материалов, соответствующих пищевым стандартам;
Скорость транспортировки можно регулировать;
Простота эксплуатации и технического обслуживания, стабильная работа.
7 20-тонная градирня
Скорость потока: 20 тонн/час
Мощность: 0,37 кВт
Диаметр впускной трубы: DN50
Диаметр выпускной трубы: DN50
Сливная выпускная труба
Диаметр: DN25
Размер: φ 1400 x1800 мм
20-тонная градирня соединяется одним винтом. Экструдер для охлаждения шнекового барабана. По нему течет холодная вода, чтобы охладить шнековый барабан до требуемой температуры, также слейте теплую воду и охладите ее, затем повторно залейте в экструдер в режиме циркуляции.
Схема расположения:
