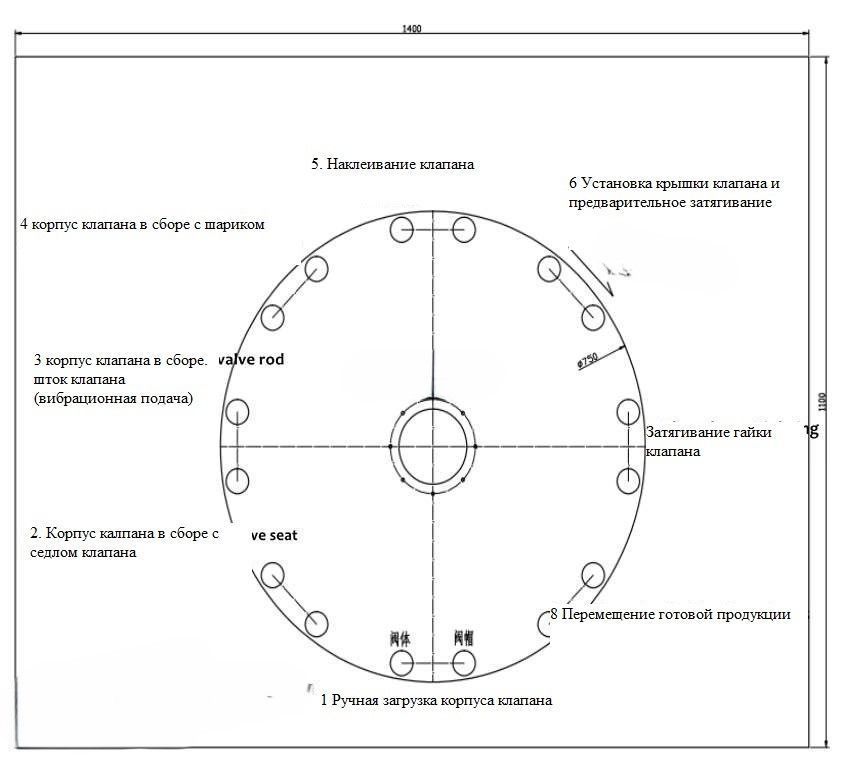

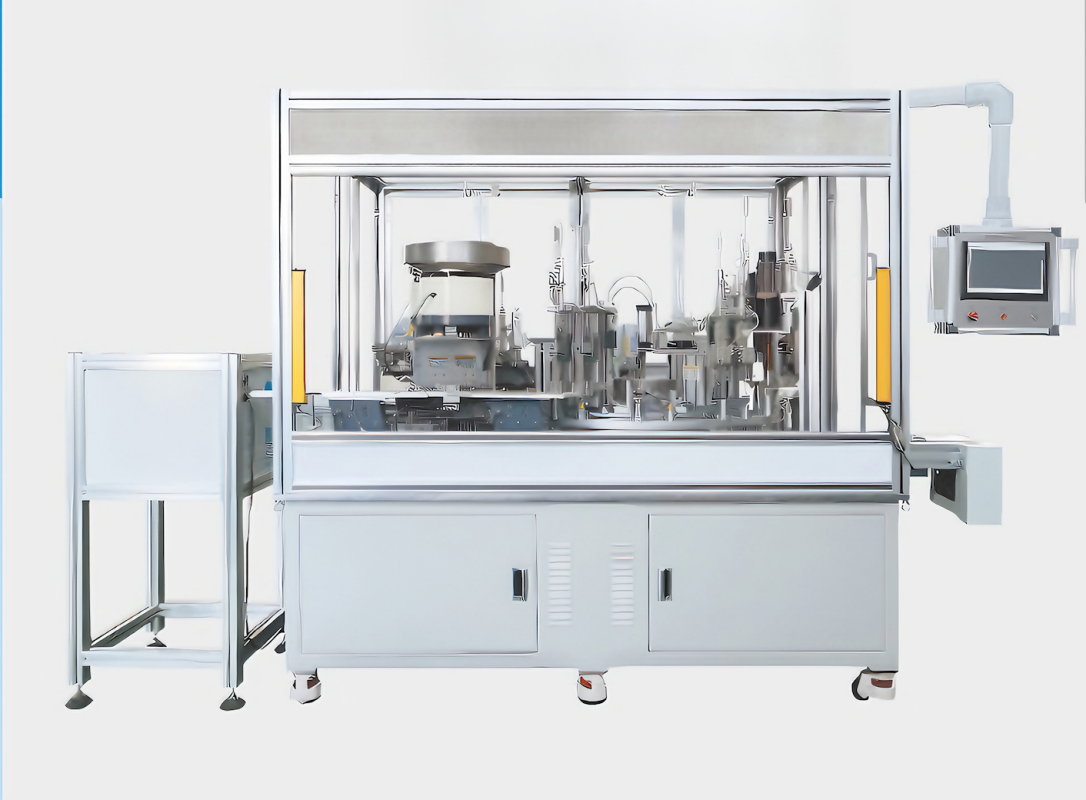

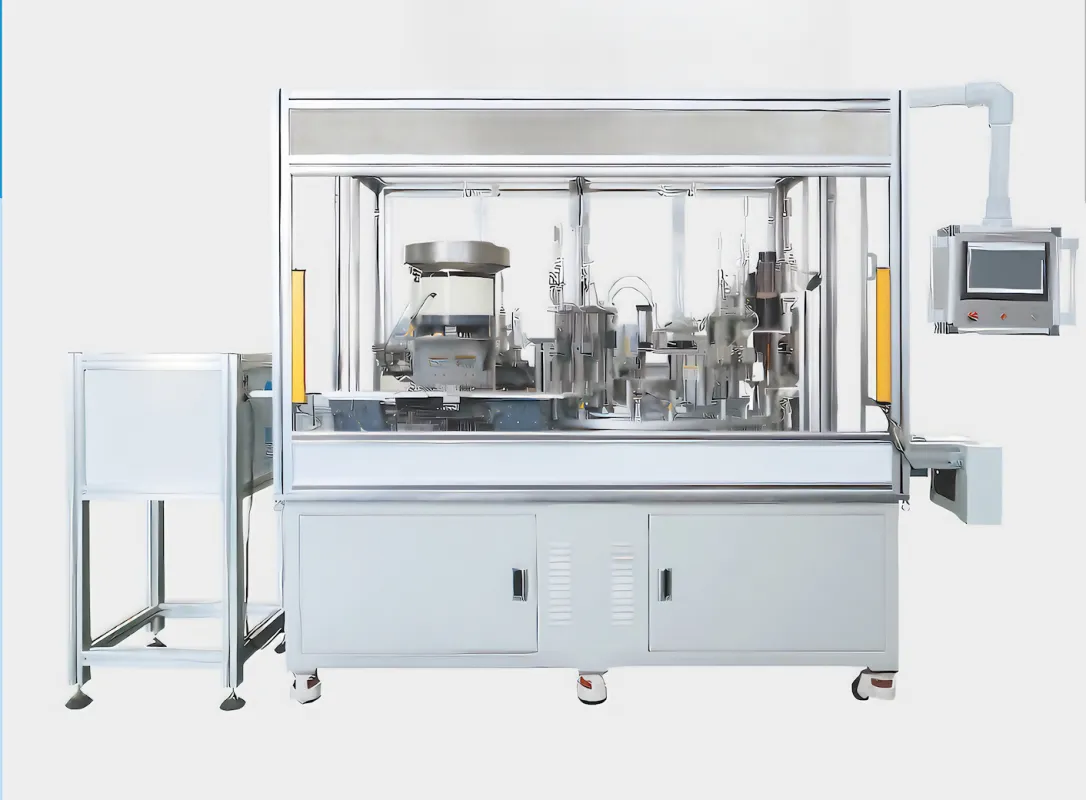

Оборудование состоит из поворотного стола (индексатора) на 8 позиций, автоматически открывающихся и закрывающихся зажимов и функциональных узлов для каждой операции. Включает три системы вибрационной подачи, два сервопривода для создания натяжения и одну дозирующую систему. Индексатор обеспечивает смену позиций, все функциональные узлы работают синхронно и скоординированно. За исключением ручной установки корпуса крана в зажимы, все остальные операции выполняются автоматически.

В соответствии с требованиями заказчика, данное оборудование должно обеспечивать совместимость с четырьмя типами шаровых кранов. Среди этих четырех типов шаровых кранов имеется четыре варианта корпусов кранов, три типоразмера седел клапанов, два типа штоков и четыре типа крышек кранов, для которых требуются два метода затяжки. Поэтому данный план должен быть скорректирован в соответствии с фактической ситуацией.

Технические характеристики

Область применения: Индивидуальная настройка (под конкретный продукт)

Эффективность сборки 5 шт/м

Количество вибрационных питателей 3 шт.

Мощность сервопривода 0,4–0,75 кВт

Сжатый воздух ≥4 кгс/см² (≈0,4 МПа)

Электропитание 220 В переменного тока

Основная комплектация оборудования

Пневмоцилиндр AirTAC

Электромагнитный клапан AirTAC

ПЛК (программируемый логический контроллер) XINJIE

Серводвигатель XINJIE

Сенсорный экран (HMI) XINJIE

В стоимость включены пуско-наладочные работы
